| 証明: | CE, RoHS |
|---|---|
| 最小注文数量: | 1 |
| 価格: | 15 |
| 型番: | BP156 | 測定媒体: | ガス |
|---|---|---|---|
| 精度グレード: | 0.2g | 圧力範囲: | 0kpa~10kpa...5MPa |
| IP等級: | ip65 | 圧力式: | 測定圧,絶対圧,密封圧 |
| ハウジング材質: | 316L | 動作温度。: | -20℃〜80℃ |
| 過負荷: | 定格範囲の1.5倍以下 | 精度 @25ºC: | ±0.25％（typ。）±0.5％（最大） |
| 長期 安定性: | ±0.1％FS/年（typ。）±0.2％FS/年（最大） | 周波数応答: | 2.4kHz |
| 横隔膜材料: | 316L | 絶縁抵抗: | 100MΩ100VDC |
| 重さ: | 〜0.05kg | ||

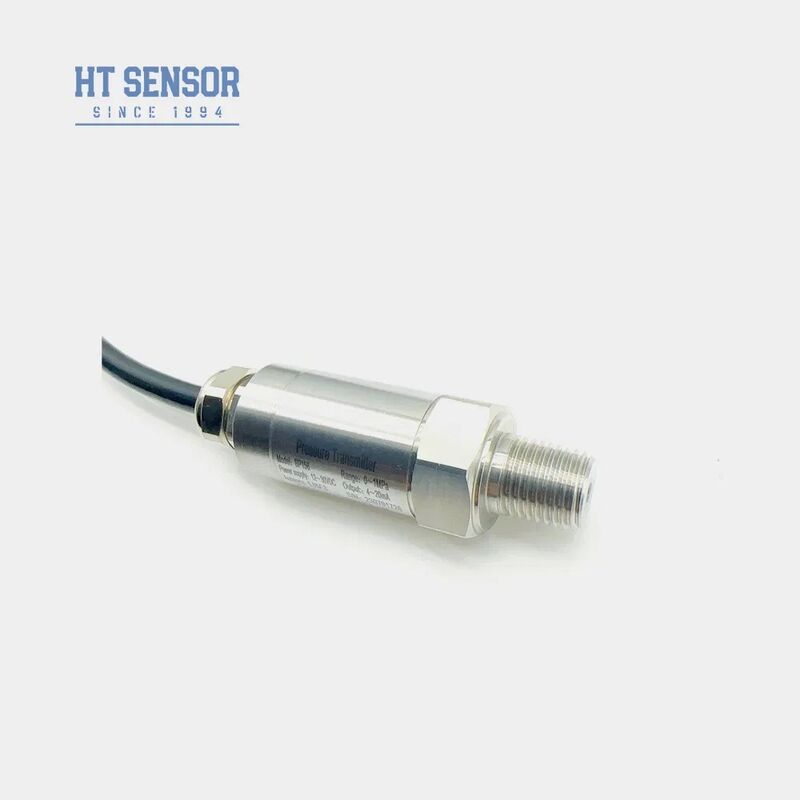

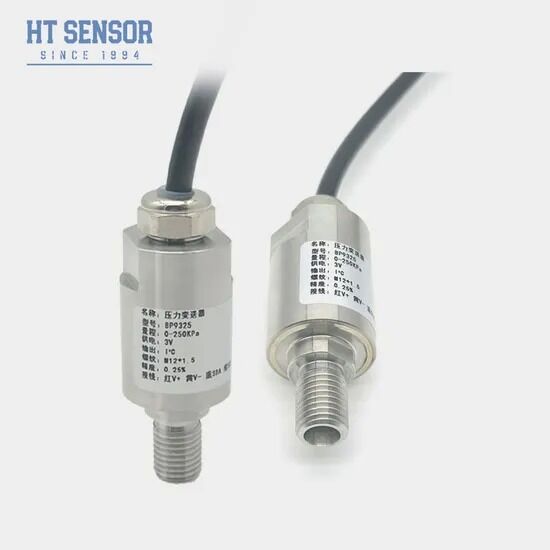

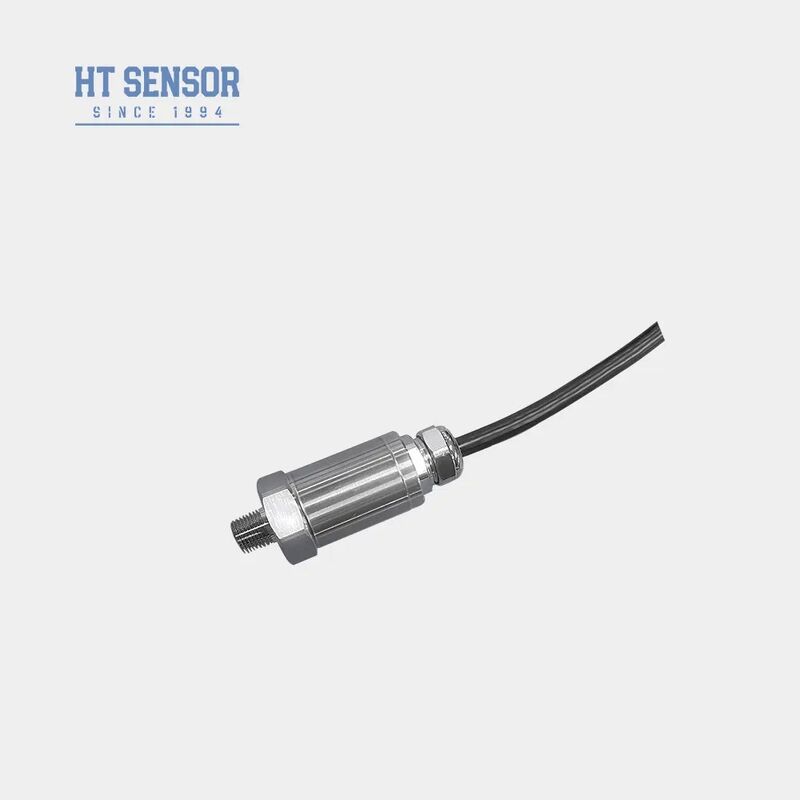

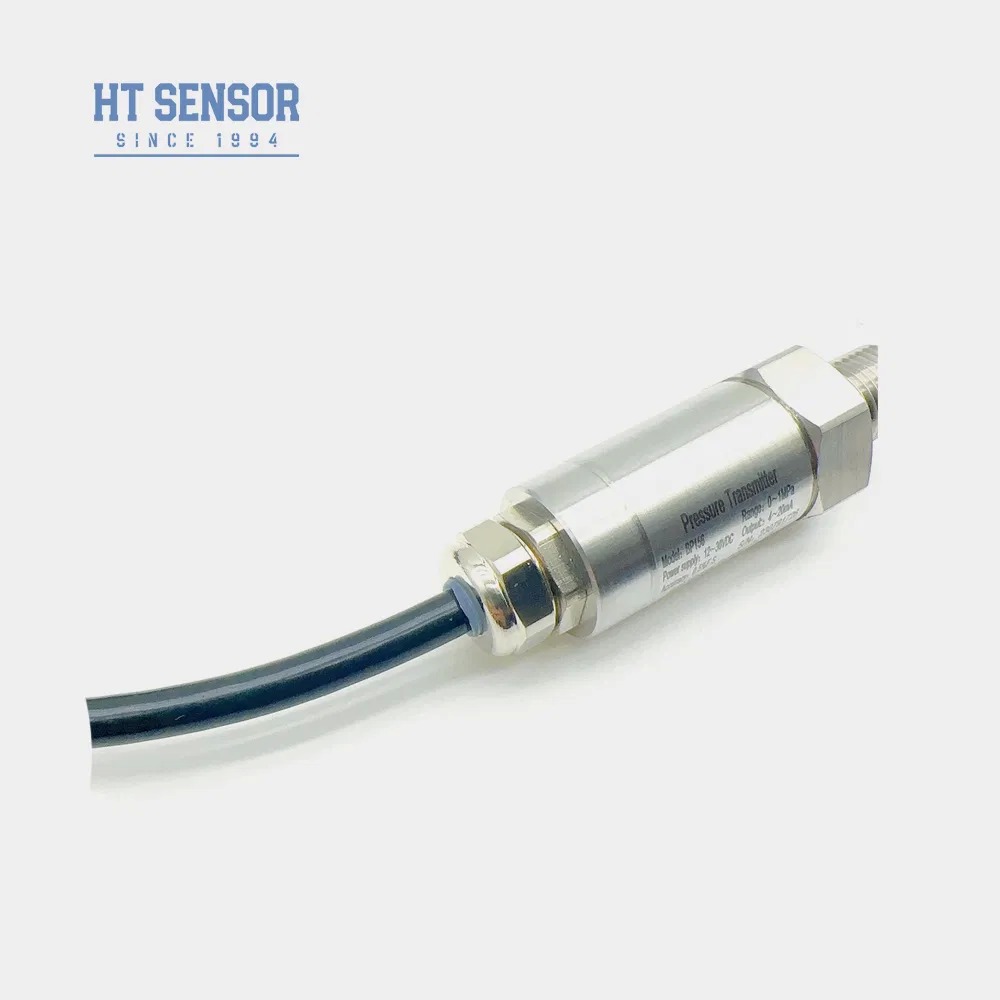

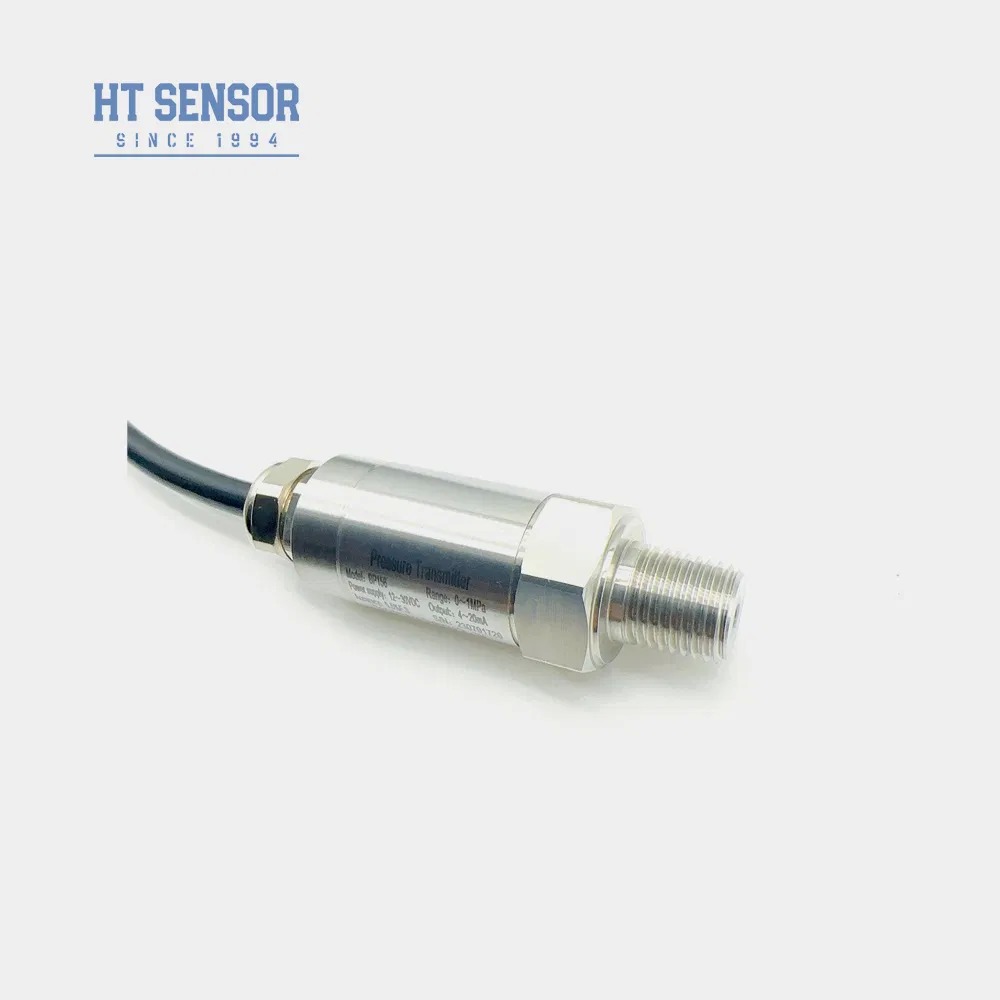

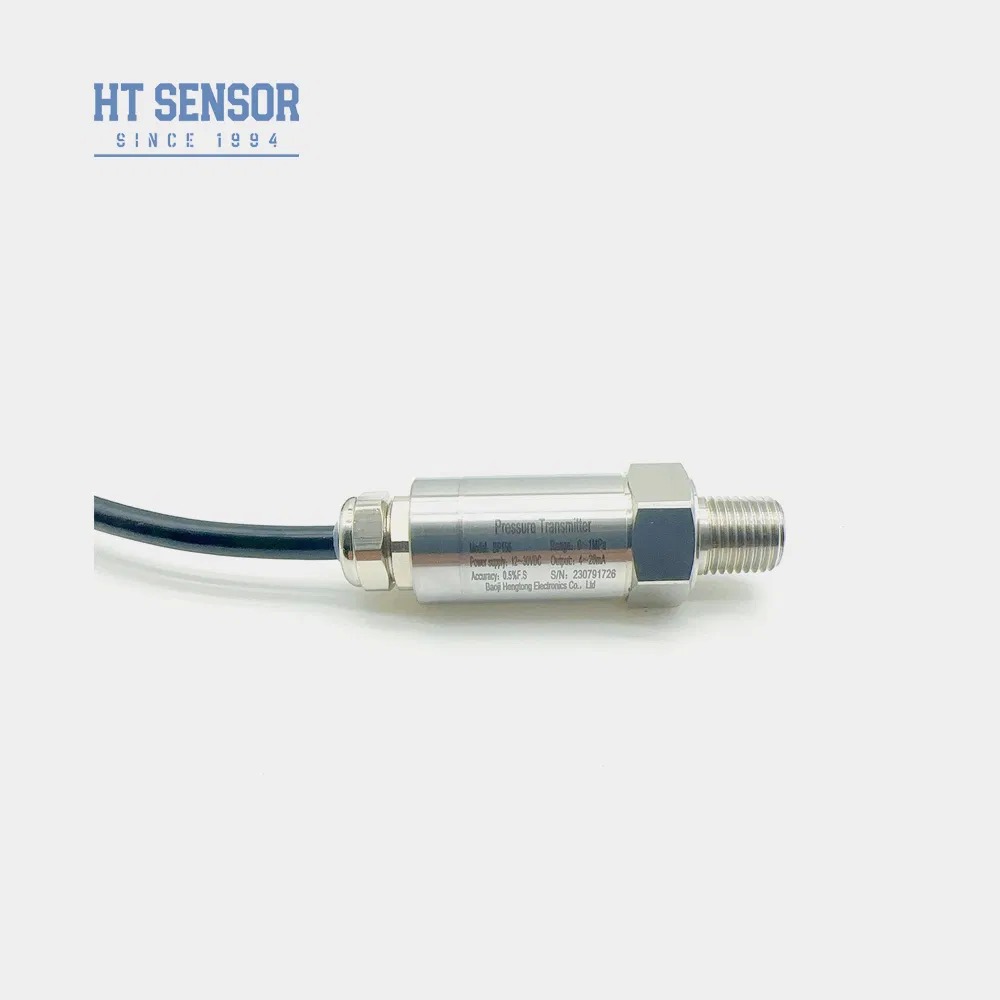

| ハイライト: | コンパクト 4-20mA 圧力トランスデューサ,空気圧センサー送信機,保証付きのシリコン圧力センサー |
||
| 測定範囲 | 0kPa ~ 10kPa...5MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10MPa,調整可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz~2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.05kg |
| 出力信号 | 供給電圧 | 出力型 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
| BP15X | アナログ圧力トランスミッター |
| 図面 建設 | |
| 5 | パッカードプラグ |
| 6 | 密封された直接出力ケーブル 1.5m |
| 7 | ミニヒルシュマン接続器 |
| 8 | 大型ヒルシュマン接続器 |
| 測定範囲 | |
| 0kPa ~ 10kPa...5MPa | |
| (0-X) Kpa または MPa | X:実際の測定範囲 |
| 電源 | |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | ほか |
| 出力信号 | |
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| 圧力接続 | |
| J1 | M20×15 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | 他のもの (¢50.4 フレンズ) |
| 電気接続 | |
| B1 | ヒルシュマン |
| B2 | PG7 |
| B3 | ケーブル 密閉 出口 1.5m |
| B4 | ほか |
| 圧力の種類 | |
| G | 計測圧 |
| A について | 絶対 的 圧力 |
| S | 密封された基準圧 |
