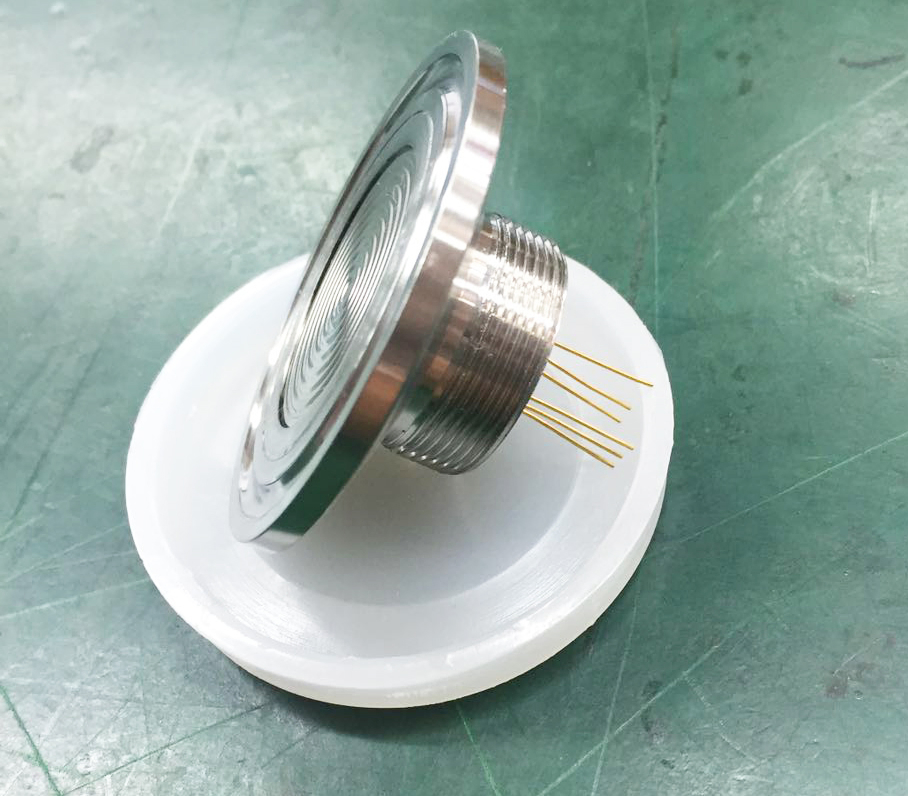

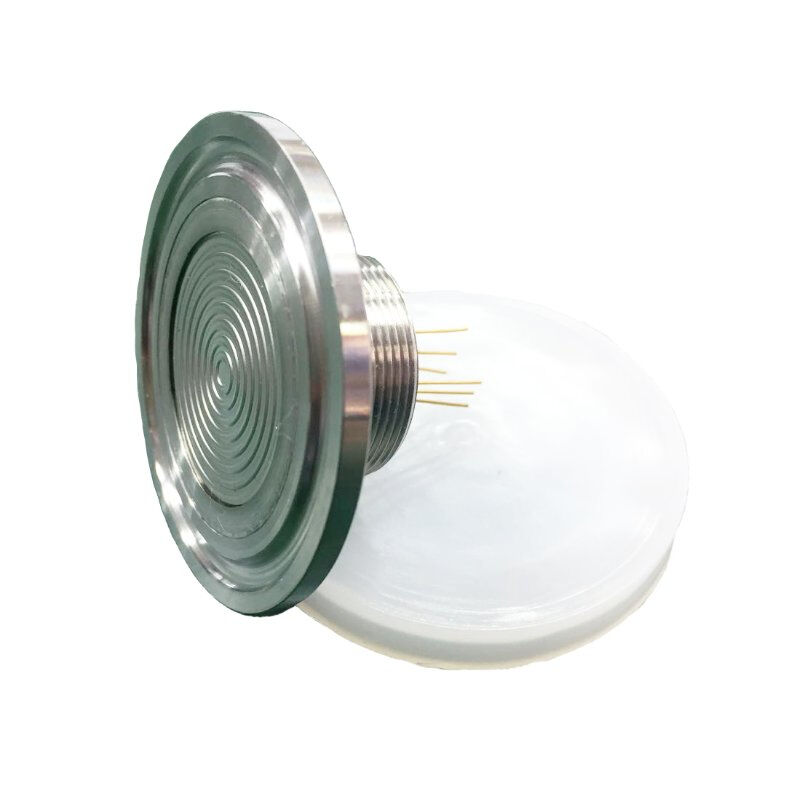

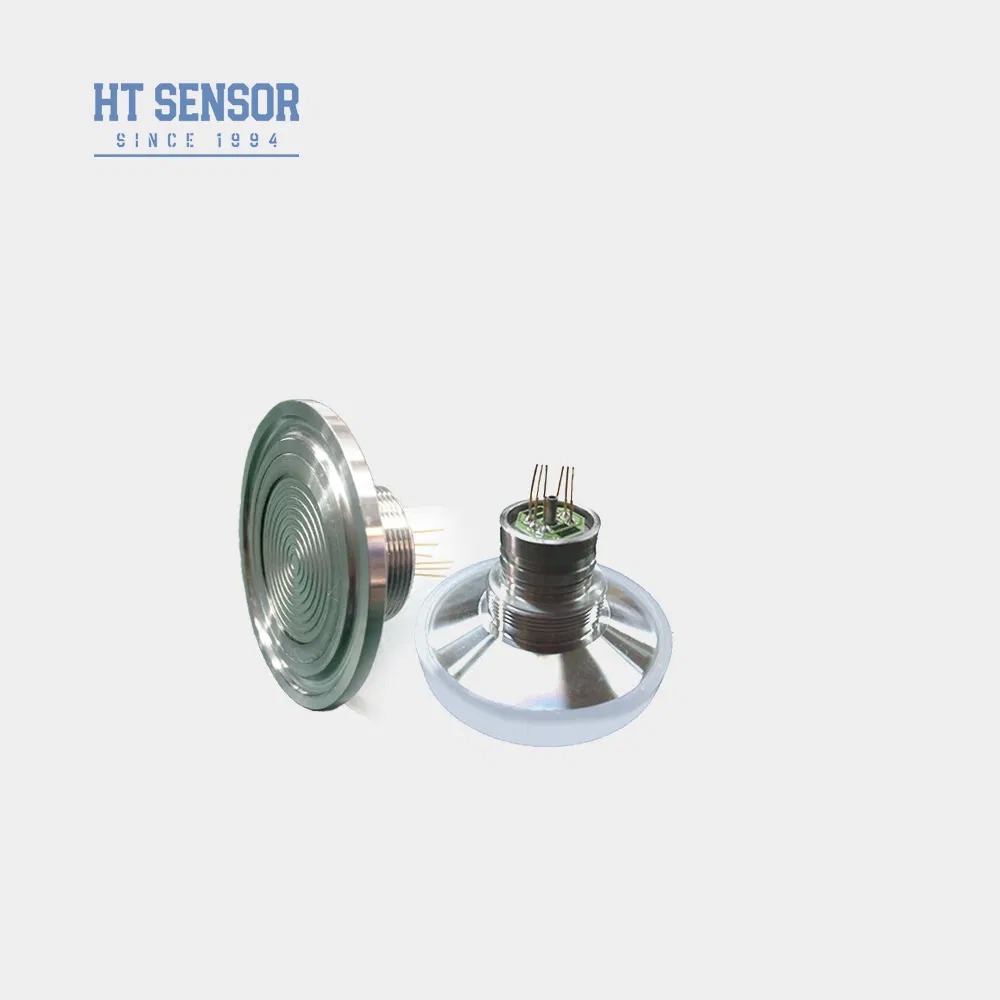

HT-IQ 50.4mm 大口径シリコンピエゾ抵抗型圧力センサー紹介 フラッシュセンサーコア
Product Details
| 出力信号: | アナログタイプ | 材料: | ステンレス鋼 |
|---|---|---|---|
| 力: | 1.5mA | 繋がり: | 金メッキコバールピンまたは100mmワイヤー |
| ねじサイズ: | 1.5" | ダイヤフラムのサイズ: | 50.4mm |
| 動作温度: | -20~80°c | 保管温度: | -40~125°c |
| 横隔膜材料: | 316L | 重さ: | ～150g |
| ハイライト |
50.4mm 大口径圧力センサー,シリコンピエゾ抵抗型フラッシュセンサー,高性能シリコン圧力センサー |
||
Product Description
- 316L ステンレススチールハウジングとチタンやハステロイなどの高級ダイヤフラム素材を使用した高度なテクノロジー
- 厚膜回路による正確な温度補償とゼロ点補正
- 優れた信頼性、再現性、安定性

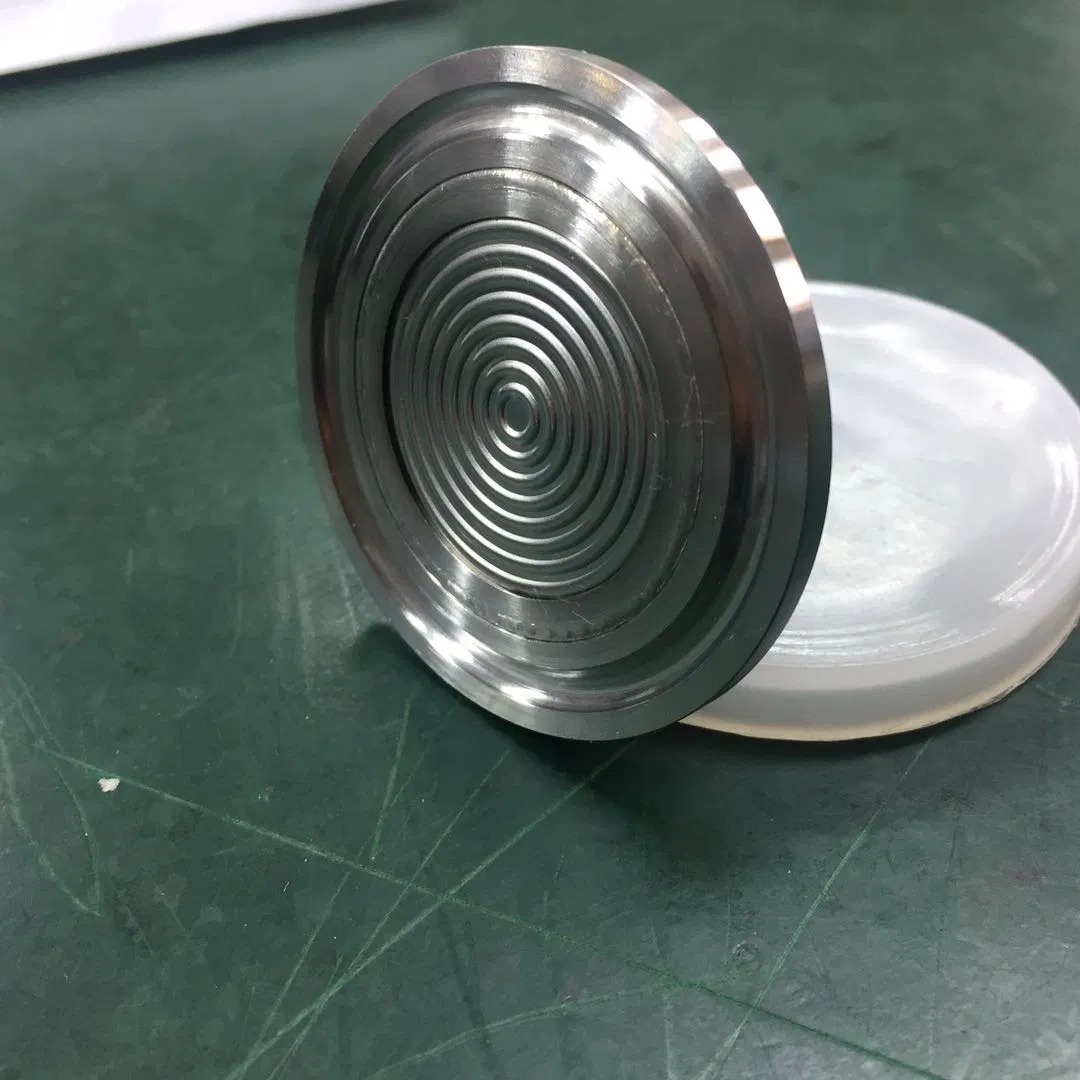

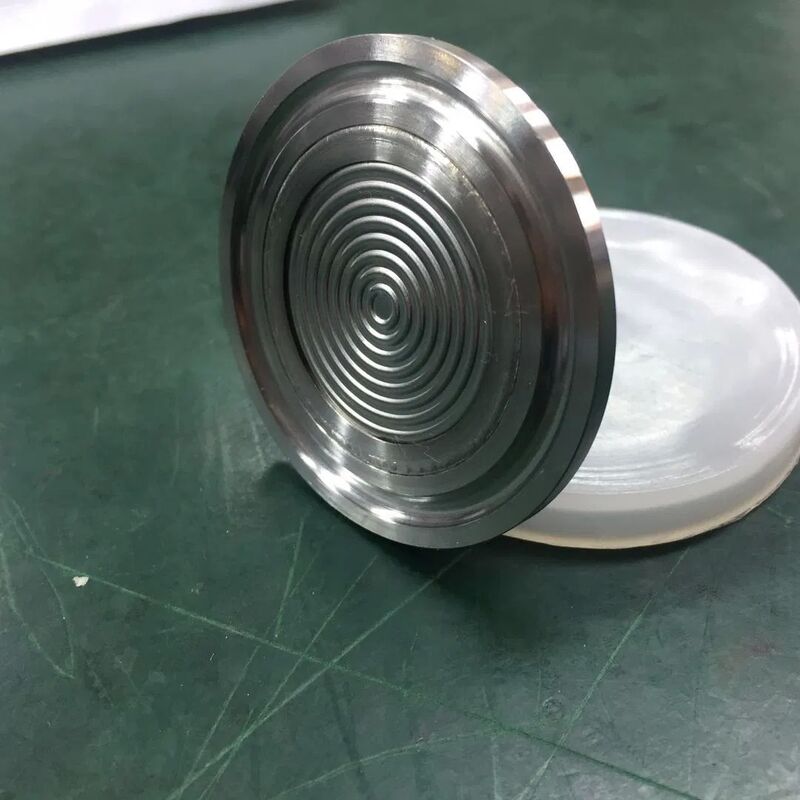

- 洗浄やメンテナンスが容易なフラッシュダイヤフラム構造
- 316L ステンレス鋼との互換性により、非腐食性の気体および液体の圧力を測定
- 食品・飲料加工業
- 産業用プロセス制御システム
- 医薬品の製造および加工
- 電源: ≤2mA DC (通常 1.5mA DC)
- 入力インピーダンス：2.5KΩ～6KΩ
- 出力インピーダンス：2.5KΩ～6KΩ

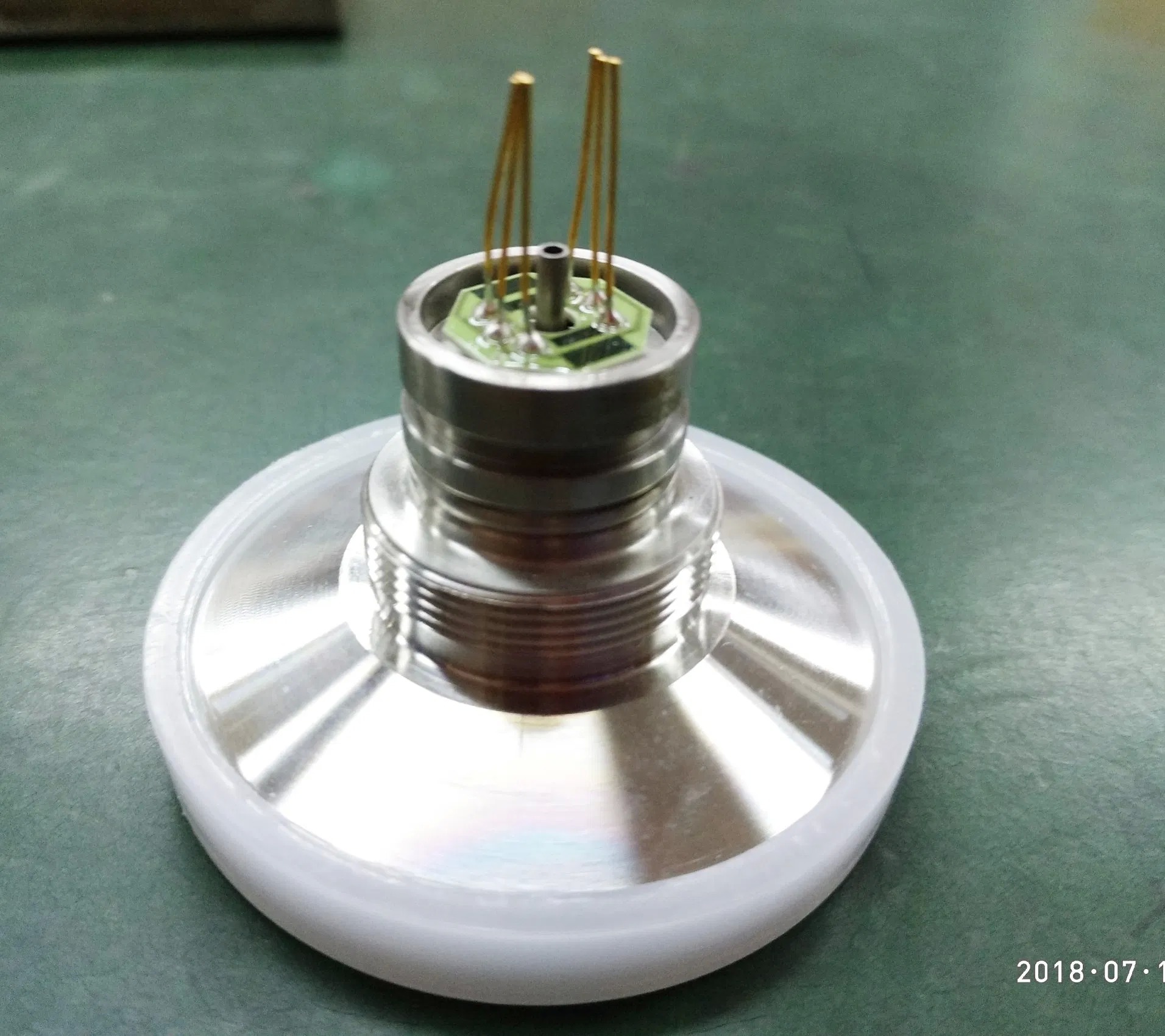

- 電気接続: 金メッキコバールピンまたは100mm高温ワイヤー
| 測定範囲 | ゲージ(G) | 35KPa、100KPa、200KPa、350KPa、1000KPa、2000KPa | |
|---|---|---|---|
| 絶対値(A) | 100KPaA、200KPaA、350KPaA、700KPaA、1000KPaA、2000KPaA | ||
| シールド(S) | 3500KPaS | ||
| パラメータ | タイプ | マックス | ユニット |
| 非線形性 | ±0.15 | ±0.3 | %FS |
| 再現性 | 0.05 | 0.1 | %FS |
| ヒステリシス | 0.05 | 0.1 | %FS |
| ゼロオフセット出力 | 0±1 | 0±2 | mV |
| フルスケール出力 (≤20KPa) | 50±10 | 50±30 | mV |
| フルスケール出力 (≥35kPa) | 100±10 | 100±30 | mV |
| ゼロオフセット温度ドリフト(≤20KPa) | ±1 | ±2 | %FS |
| ゼロオフセット温度ドリフト（≧35kPa） | ±0.5 | ±1 | %FS |
| フルスケール温度ドリフト(≤20KPa) | ±1 | ±2 | %FS |
| フルスケール温度ドリフト（≧35kPa） | ±0.5 | ±1 | %FS |
| 補償温度(≤20KPa) | 0～50℃ | ||
| 補償温度(≧35kPa) | 0～70℃ | ||
| 動作温度 | -20～80℃ | ||
| 保管温度 | -40～125℃ | ||
| 許容過負荷 | フルスケールの3倍または120MPaのうち小さい方の値を採用 | ||
| バースト圧力 | フルスケールの5倍 | ||
| 長期安定性 | 0.2%FS/年 | ||
| ダイヤフラム材質 | 316L | ||
| 絶縁抵抗 | ≧200MΩ DC100V | ||
| 振動 | 10gRMS、20Hz～2000Hzの条件では変化なし | ||
| ショック | 100g、11ms | ||
| 応答時間 | ≤1ms | ||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||
| 充填媒体 | シリコンオイル | ||
| 重さ | ～150g | ||
- 必要な気密性を達成するために、組み立て中にコア サイズとトランスミッタ ハウジングが適切に適合していることを確認します。
- ハウジングの組み立て中は、補償プレートの詰まりや損傷を避けるために、垂直方向の位置合わせを維持し、均一な圧力を加えてください。
- 測定媒体がコアダイヤフラムおよびハウジング材質 (316L) と互換性がない場合は、注文時に特別な指示を提供してください。
- 変形や突き刺しによる損傷を防ぐため、センサーのダイヤフラムを手や鋭利な物体で押さないようにしてください。
- ゲージ圧力コアの圧力ポートを大気に開放し、水、水蒸気、または腐食性媒体の侵入を防止してください。
- ピン リード構成の変更については、実際のコアのラベルを参照してください。
Product Highlights
HT-IQ 50.4 mm フラッシュ ダイヤフラム圧力センサー、316L ステンレス鋼構造。掃除が簡単なデザイン、高い安定性、IP65 等級が特徴です。食品、製薬、および工業用プロセス制御アプリケーションに最適です。カスタマイズと大量注文のオプションが利用可能です。
