| 証明: | CE, RoHS, ISO9001 |
|---|---|
| 最小注文数量: | 1 |
| 価格: | 20 |
| 型番: | BP156 | 測定媒体: | 液体 |
|---|---|---|---|
| 精度グレード: | 0.2g | 圧力範囲: | 0kpa~10kpa...5MPa |
| IP等級: | ip65 | 圧力式: | 測定圧,絶対圧,密封圧 |
| ハウジング材質: | 316L | 補償温度: | -10℃〜70℃ |
| 動作温度: | -20ºC〜80ºC | 保管温度: | -40ºC〜120ºC |
| 横隔膜材料: | 316L | 絶縁抵抗: | 100MΩ100VDC |
| 防爆等級: | 前db IIC T6 GB | Oリングシール: | フロアゴム |
| 重さ: | 〜0.05kg | ||

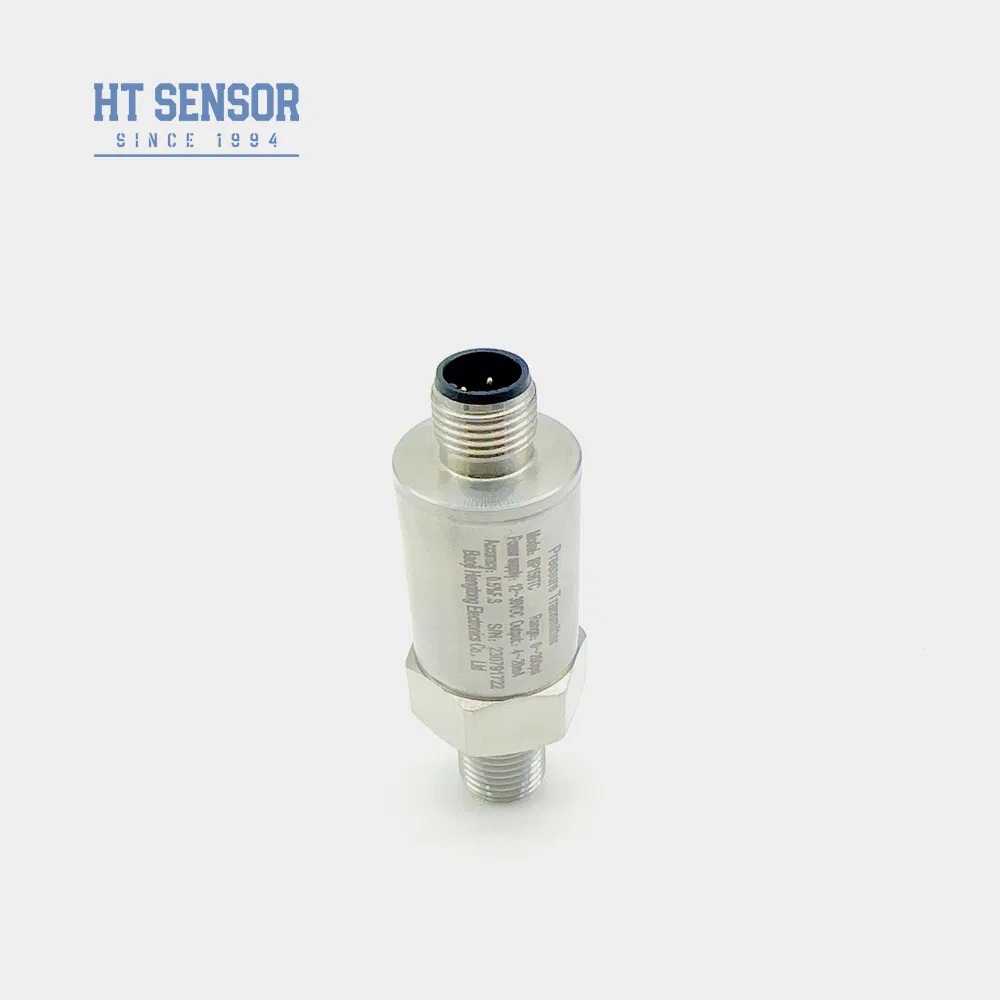

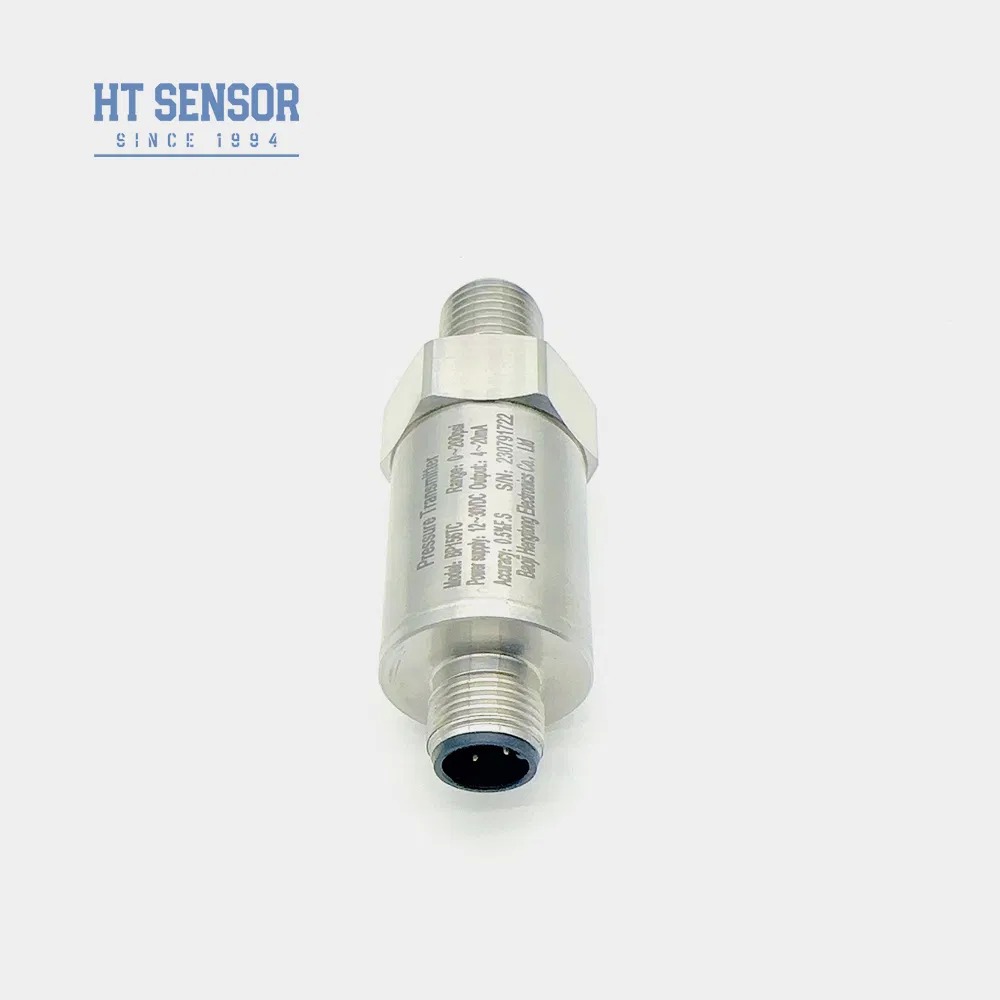

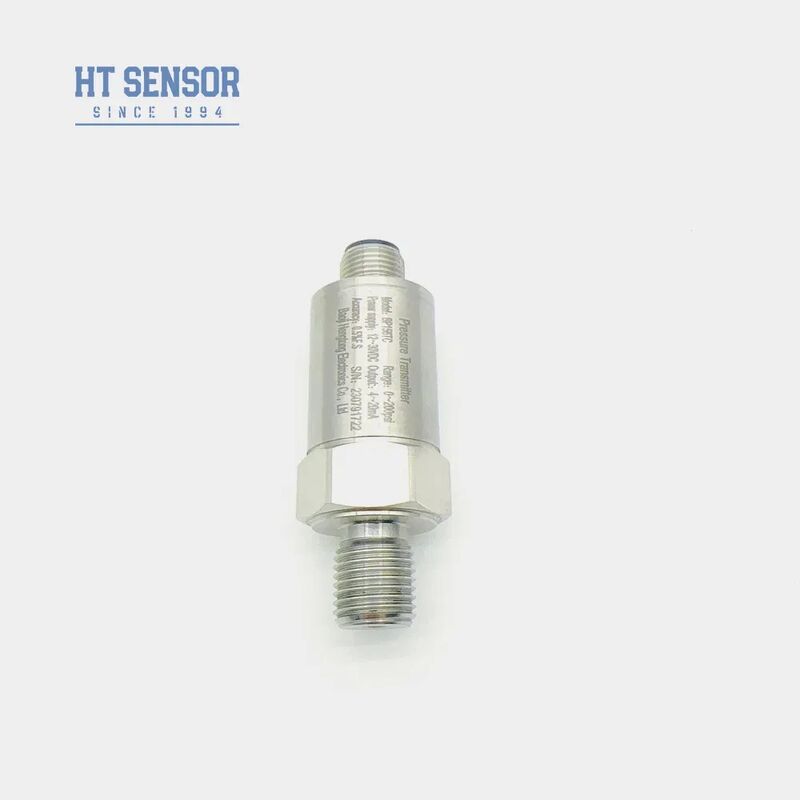

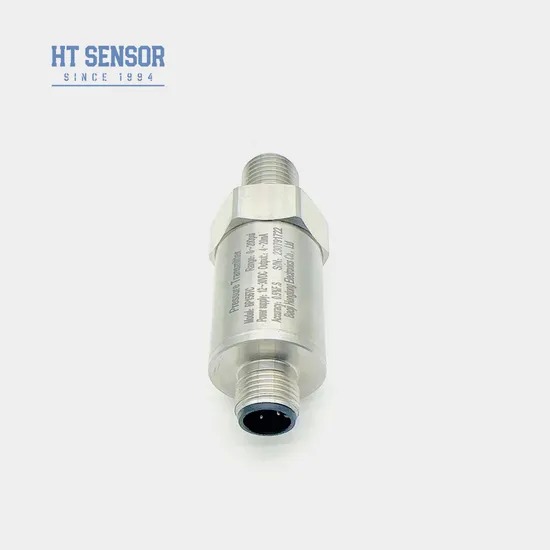

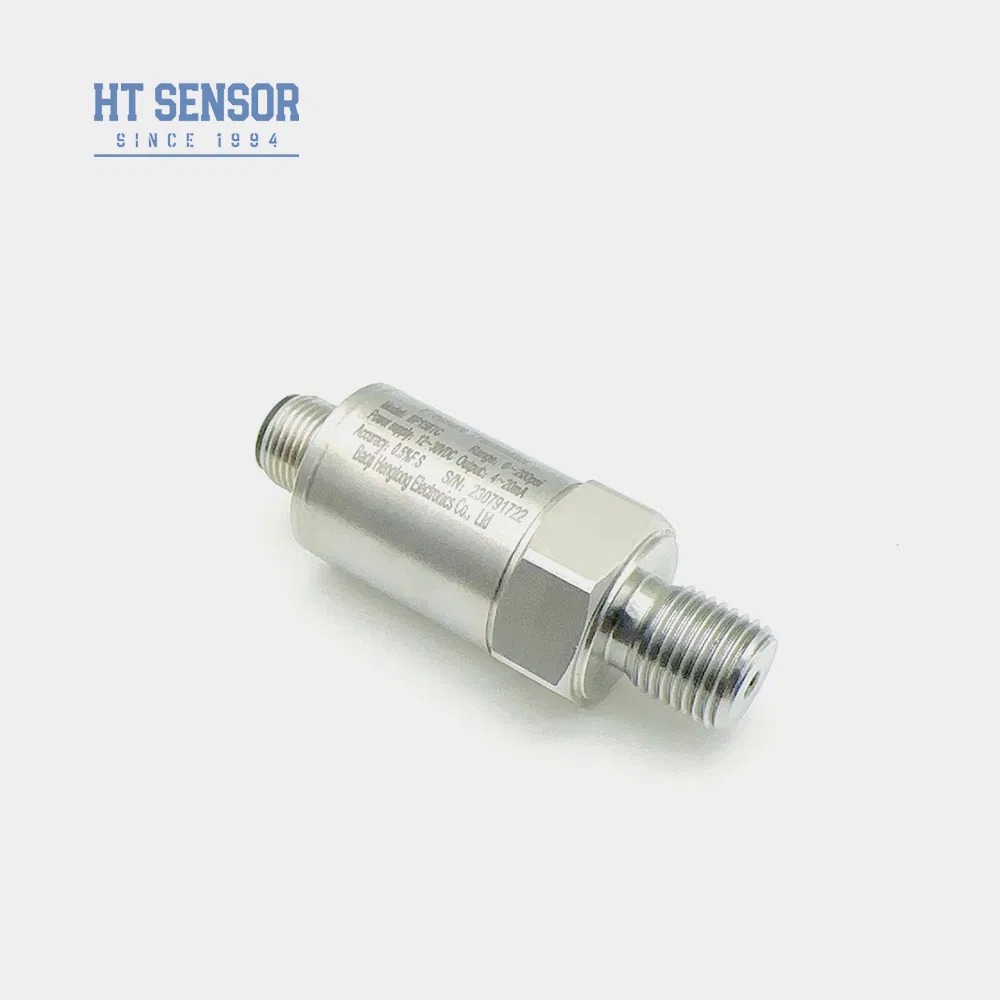

| ハイライト: | 316Lステンレス鋼圧力センサー,4-20mA オイルガス圧力トランスミッター,HTセンサー 保証付き 圧力変圧器 |
||
| 測定範囲 | 0kPa ~ 10kPa...5MPa |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 超負荷容量 | ≤ 1.5 倍 定数範囲 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10MPa,調整可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動抵抗 | 10g,55Hz~2kHz |
| 住宅用材料 | 304316L 不同鋼 |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.05kg |
| 出力信号 | 供給電圧 | 出力型 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
| コード | 図面 建設 |
|---|---|
| 5 | パッカードプラグ |
| 6 | 密封された直接出力ケーブル 1.5m |
| 7 | ミニヒルシュマン接続器 |
| 8 | 大型ヒルシュマン接続器 |
| 測定範囲 | 0kPa ~ 10kPa...5MPa (0-X) Kpa または MPa X:実際の測定範囲を表示する |
|---|---|
| 電源 | D1: 24VDC D2: 5VDC D3: その他 |
| 出力信号 | S1: 4~20mADC S2: 1~5VDC S3: 0~5VDC S4: 0~10mADC S5: 0~20mADC S6: 0~10VDC S7:0.5~4.5VDC |
| 圧力接続 | J1:M20×15 J2: G1/2 J3: G1/4 J4: 7/16-20UNF J5: その他 (Flange) |
| 電気接続 | B1: ヒルシュマン B2:PG7 B3:ケーブル 密閉出口 1.5m B4: その他 |
| 圧力の種類 | G: 計量圧 A: 絶対的な圧力 S: 密封された基準圧 |
