詳細情報

型番:	BPK-III	測定範囲:	中気圧計
正確さ:	1	表示タイプ:	デジタル
電源:	AC85-260V	LEDディスプレイ:	-1999年から1999年まで
スイッチポイント:	2点	独自の電源:	24VDC
電源電圧:	AC220V/DC24V(±10%)	周囲温度:	0~50°C
相対湿度:	≤85% 非腐食性ガス	入力インピーダンス:	100K
アナログ出力:	4～20mAまたは0～20mA	リレー接点容量:	AC250V/120V、AC120V/48V、AC48V未満
リレー寿命:	>100000回
ハイライト:	AC85-260V 圧力計 , 複数の信号の入力圧力計 , シリコン圧力センサー

製品の説明

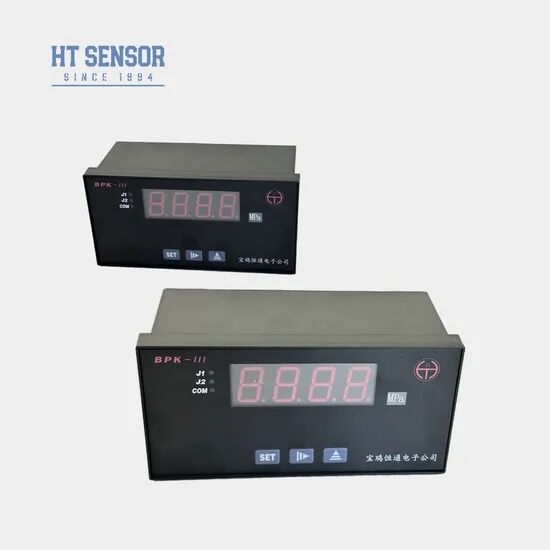

AC85-260V 多信号入力統合ディスプレイ計圧力計

多信号入力統合表示計

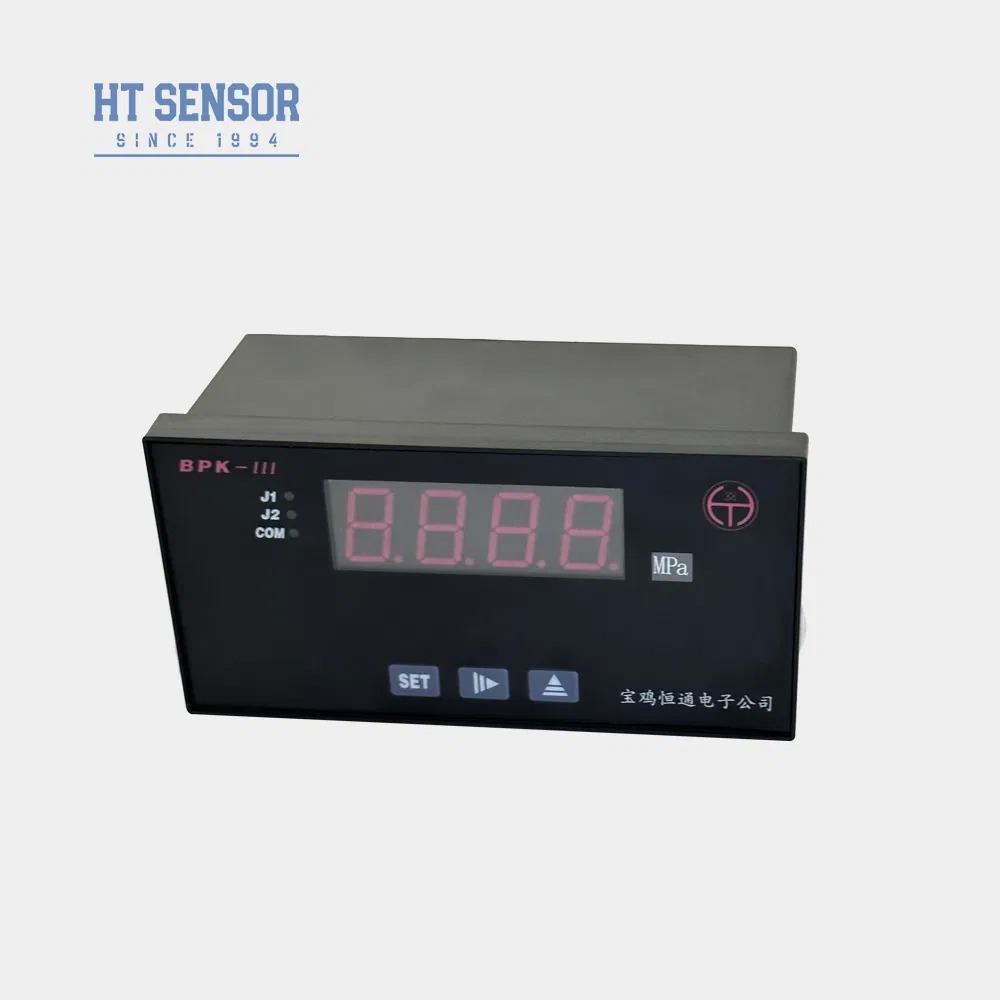

BPK-III 圧力計/スイッチ

製品概要

BPK-IIIシリーズのコントローラには表示,制御,伝送機能があり,様々な自動制御分野で広く適用されている.

主要な特徴

テクニカル仕様

供給電圧:220VAC / 24VDC (± 10%)

周囲の温度:0~50°C

相対湿度:≤85% 腐食性のないガス環境

入力信号パラメータ

入力信号コード	入力信号	表示範囲	決議	精度	入力インペデンス
00	T TC	0~400°C	1°C	00.2%	100K
01	R TC	0~1600°C	1°C	00.2%	100K
02	J TC	0~1200°C	1°C	00.2%	100K
03	WRe3-WRe25 TC	0~2300°C	1°C	00.2%	100K
04	B TC	350〜1800°C	1°C	00.2%	100K
05	S TC	0~1600°C	1°C	00.2%	100K
06	K TC	0~1300°C	1°C	00.2%	100K
07	E TC	0~900°C	1°C	00.2%	100K
08	Pt100 RTD	-200~600.0°C	0.1°C	00.2%	0.2mA
09	Cu50 RTD	-50.0〜150.0°C	0.1°C	00.2%	0.2mA
10	0~375Ω 遠隔圧	-1999から999まで設定可能	16ビット A/D サンプル	00.2%	0.2mA
11	0~75mVの電流分割器			00.1%	100K
12	0~30mV			00.1%	100K
13	0~5V標準信号			00.1%	100K
14	1~5V標準信号			00.1%	100K
15	0~10V標準信号			00.1%	100K
16	0~10 mA の標準信号			00.1%	20Ω
17	0~20 mA の標準信号			00.1%	20Ω
18	4~20 mA の標準信号			00.1%	20Ω

アナログ電流出力パラメータ

出力信号を送信する	現在の出力	送信範囲	隔離電圧	最大解像度	精度	負荷容量	オープン回路電圧
00	4~20mA	範囲内のデータを標準電流信号で送信する	1500V	12ビット	00.3%	≤500Ω	15V
01	0~20mA

この製品は,出力電流信号を4~20mAまたは0~20mAで製造されています.ユーザは,メーカーからカスタマイズを要求したり,1~5Vの250または500オム抵抗と接続することができます.0~5V,または0~10V出力電圧 (注:レジスタの精度は,送信出力電圧の精度に直接影響する).

リレー出力接触容量

電圧	最大電流 (抵抗負荷)	最大電流 (インダクション負荷)	リレー寿命
250V/120V	3A AC / 2A DC	0.3A AC / 0.2A DC	>100,000 取引
120V/48V	4A AC / 3A DC	0.4A AC / 0.3A DC
< 48V	5A AC / 4A DC	0.5A AC / 0.4A DC

ほかの特徴

モデルの寸法

モデル	図面の次元	パネルの出力寸法 (mm)	注記
BPK-IIIS1	160×80×80 (水平)	152+0.8×76+0です. この2つの数字は,7
BPK-IIIS2	96×48×112 (水平)	92+0.7×44+0です. これは,5

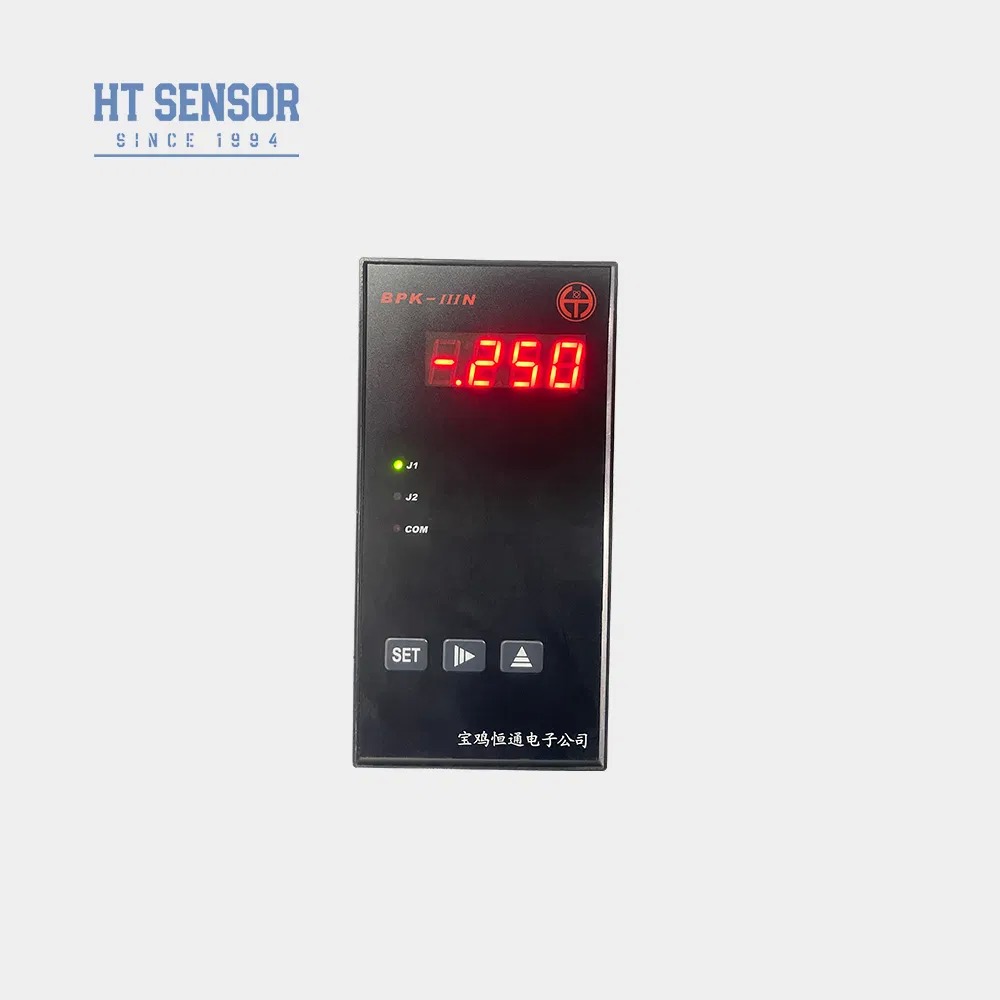

BPK-IIIN1	80×160×80 (垂直)	ほら,これは,8
BPK-IIIN2	48×96×112 (垂直)	44+0.5×92+0です. この数字は,7
BPK-IIIF1	96×96×112 (平方)	92+0.7×92+0です. これは,7
BPK-IIIF2	48×48×108 (平方)	44+0.5×44+0です. この4つの数字は,5	J2 リレーなしのJ2 警報ランプ
BPK-IIIF3	72×72×112	67+0.7×67+0です. これは,7
