| 証明: | CE, RoHS, ISO9001 |
|---|---|
| 最小注文数量: | 1 |
| 価格: | 15 |
| 型番: | BP156 | 測定媒体: | ガス |
|---|---|---|---|
| 精度グレード: | 0.2g | 圧力範囲: | 0kpa~10kpa...5MPa |
| IP等級: | ip65 | 圧力式: | 測定圧,絶対圧,密封圧 |
| ハウジング材質: | 316L | 動作温度。: | -20℃〜80℃ |
| 過負荷容量: | 定格範囲の1.5倍以下 | 正確さ: | ±0.25％（typ。）±0.5％（最大） |
| 長期 安定性: | ±0.1％FS/年（typ。）±0.2％FS/年（最大） | 周波数応答: | 2.4kHz |
| 横隔膜材料: | 316L | 出力信号: | 4〜20mA、0〜10/20mA、0/1〜5V、0/1〜10V、0.5〜4.5V |
| 電源電圧: | 12〜30VDC、5VDC | ||

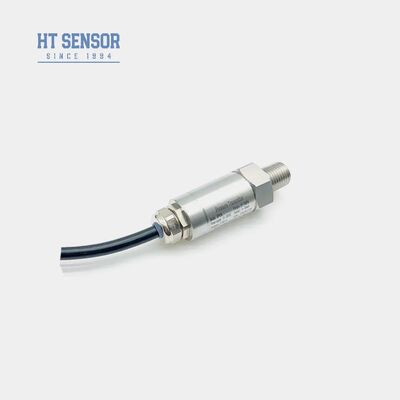

| ハイライト: | 液体測定用4-20mA圧力トランスミッタ,水ガス用高安定圧力センサ,保証付きOEMシリコン圧力トランスミッタ |
||
| 測定範囲 | 0kPa～10kPa…5MPa |
| 圧力タイプ | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | ≤定格範囲の1.5倍 |
| 精度 @ 25ºC | ±0.25% (Typ.) ±0.5% (Max.) |
| 再現性＆ヒステリシス | 0.02%F.S(Typ.) 0.05%F.S(Max.) |
| 長期安定性 | ±0.1%F.S/年(Typ.) ±0.2%F.S/年(Max.) |
| ゼロ点温度ドリフト | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| フルスケール温度ドリフト | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| 周波数応答 | 2.4Khz |
| 補償温度 | 0-70ºC(≤10MPa、カスタマイズ可能) |
| 動作温度 | -20ºC～80ºC |
| 保管温度 | -40ºC～120ºC |
| 振動 | 10g、55Hz～2kHz |
| ハウジング材質 | 304、316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 重量 | ～0.05kg |
| 出力信号 | 供給電圧 | 出力タイプ |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4線式 |
| 0～10/20mA | 5VDC | 3線式 |
| 0/1～5V | - | |
| 0/1～10V 0.5～4.5V |
| 5 | Packardプラグ |
| 6 | 密閉型直接出力ケーブル1.5メートル |
| 7 | ミニHirschmannコネクタ |
| 8 | 大型Hirschmannコネクタ |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | その他 |
| S1 | 4～20mADC |
| S2 | 1～5VDC |
| S3 | 0～5VDC |
| S4 | 0～10mADC |
| S5 | 0～20mADC |
| S6 | 0～10VDC |
| S7 | 0.5～4.5VDC |
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | その他（¢50.4フランジ） |
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | ケーブル密閉型アウトレット1.5メートル |
| B4 | その他 |
| G | ゲージ圧 |
| A | 絶対圧 |
| S | 密閉基準圧 |
