| 証明: | CE, RoHS, ISO9001 |
|---|---|
| 最小注文数量: | 1 |
| 価格: | 20 |
| 型番: | BP156 | 測定媒体: | 液体 |
|---|---|---|---|
| 精度グレード: | 0.2g | 圧力範囲: | 0kpa~10kpa...5MPa |
| IP等級: | ip65 | 圧力式: | 測定圧,絶対圧,密封圧 |
| ハウジング材質: | 316L | 補償温度: | -10℃〜70℃ |
| 動作温度: | -20ºC〜80ºC | 保管温度: | -40ºC〜120ºC |
| 横隔膜材料: | 316L | 絶縁抵抗: | 100MΩ100VDC |
| 防爆等級: | 前db IIC T6 GB | 重さ: | 〜0.05kg |
| 周波数応答: | 2.4kHz | ||
| ハイライト: | M12 圧力トランスミッタセンサ,小型オイル圧力トランスミッタ,保証付きのシリコン圧力センサー |
||

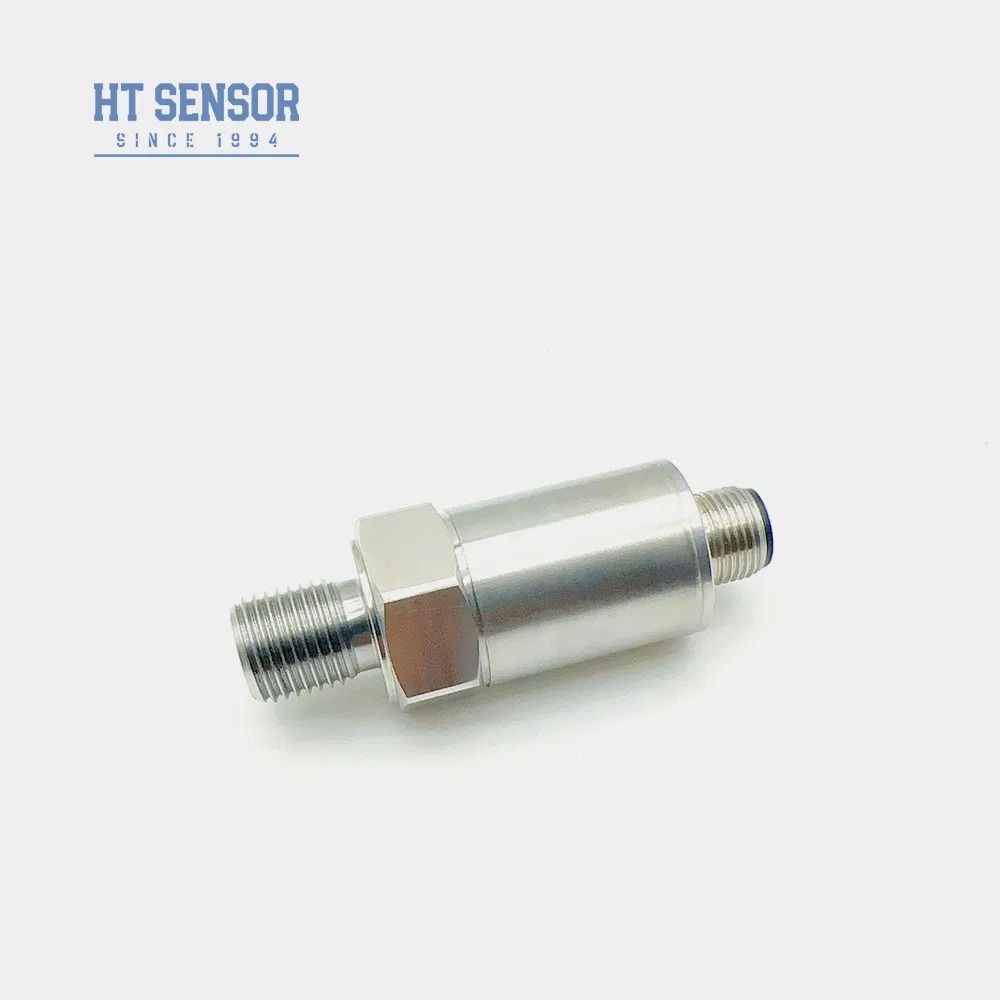

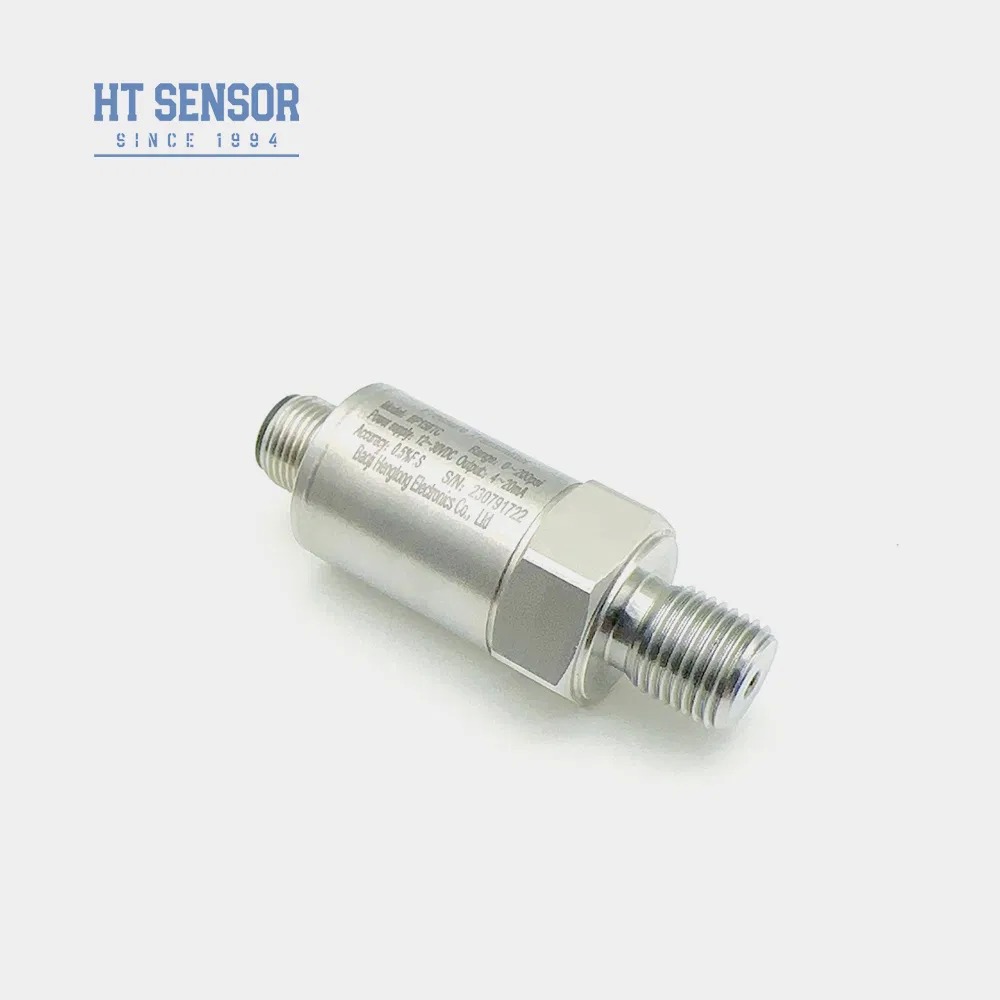

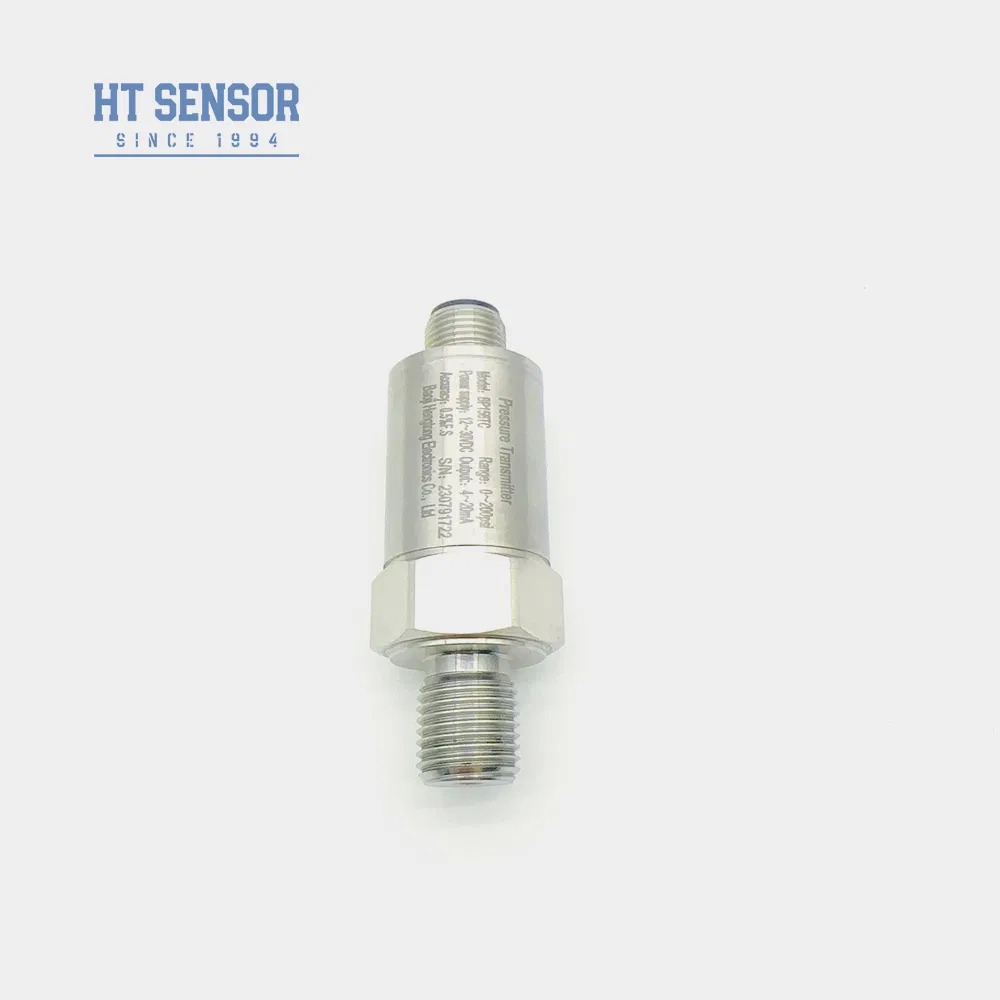

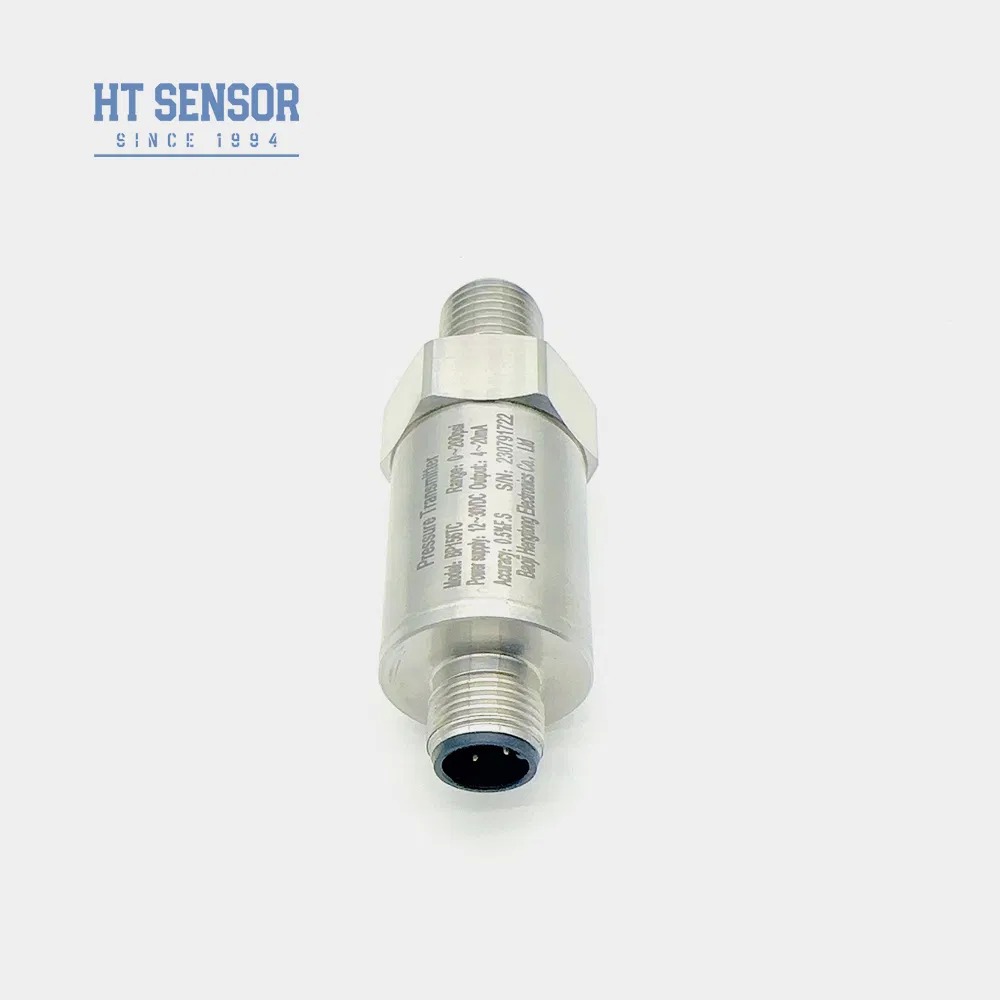

BP156 圧力トランスミッタは、HT シリーズのシリコン耐圧絶縁膜油入コア技術を信号測定素子として使用しています。信号処理回路はステンレス鋼製のエンクロージャ内に収容されており、センサー信号を標準出力信号に変換します。コンポーネント、半製品、完成品の厳格なテストとエージングスクリーニングにより、安定した信頼性の高い性能が保証されます。
| 測定範囲 | 0kPa ～ 10kPa…5MPa |
| 圧力タイプ | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | ≤ 定格範囲の 1.5 倍 |
| 精度 @ 25ºC | ±0.25% (標準) ±0.5% (最大) |
| 再現性 & ヒステリシス | 0.02%F.S(標準) 0.05%F.S(最大) |
| 長期安定性 | ±0.1%F.S/年(標準) ±0.2%F.S/年(最大) |
| ゼロ点温度ドリフト | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| フルスケール温度ドリフト | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| 周波数応答 | 2.4Khz |
| 補償温度 | 0-70ºC(≤10mpa、カスタマイズ可能) |
| 動作温度 | -20ºC~80ºC |
| 保管温度 | -40ºC~120ºC |
| 振動 | 10g,55Hz ~ 2kHz |
| ハウジング材質 | 304,316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 重量 | ~0.05kg |
| 出力信号 | 供給電圧 | 出力タイプ |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 線 |
| 0~10/20mA | 3 線 | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |

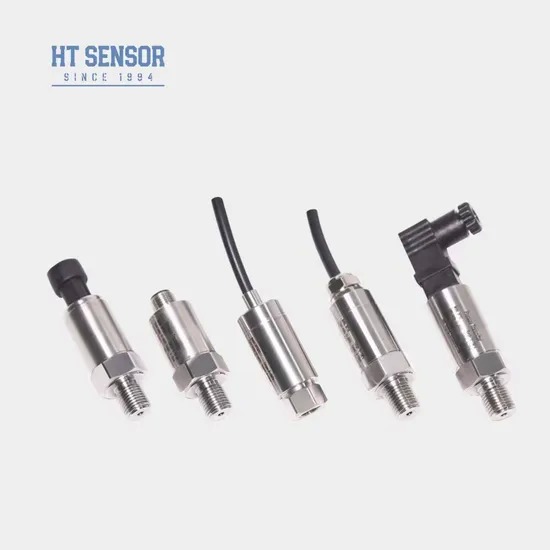

| BP15X | アナログ圧力トランスミッタ |
| 外形構造 | 5: Packard プラグ | 6: シールドダイレクト出力ケーブル 1.5 メートル | 7: ミニ Hirschmann コネクタ | 8: ラージ Hirschmann コネクタ |
| 測定範囲 | 0kPa ～ 10kPa…5MPa (0-X)Kpa または MPa (X は実際の測定範囲を示します) |
| 電源 | D1: 24VDC | D2: 5VDC | D3: その他 |
| 出力信号 | S1: 4~20mADC | S2: 1~5VDC | S3: 0~5VDC | S4: 0~10mADC | S5: 0~20mADC | S6: 0~10VDC | S7: 0.5~4.5VDC |
| 圧力接続 | J1: M20×1.5 | J2: G1/2 | J3: G1/4 | J4: 7/16-20UNF | J5: その他(¢50.4 フランジ) |
| 電気接続 | B1: Hirschmann | B2: PG7 | B3: ケーブルシールドアウトレット 1.5 メートル | B4: その他 |
| 圧力タイプ | G: ゲージ圧 | A: 絶対圧 | S: 密閉基準圧 |
高精度、耐久性、優れた性能。カスタマイズ可能。
はい、当社のエンジニアは特定のニーズに合わせて製品を調整できます。OEM および ODM サービスを提供しています。
当社の製造施設では、毎月最大 30,000 個の圧力センサー送信機を生産できるため、大規模な注文のニーズに十分に対応できます。ただし、スムーズな生産と納期のスケジュールを確保するために、事前に当社の営業チームにご連絡いただくことをお勧めします。
標準モデルの場合は 5 ～ 8 営業日。カスタマイズされた製品は異なる場合があります。
大量注文または長期パートナー向けの割引を含む競争力のある価格設定。
当社の保証期間は出荷後 24 か月で、アフターサービスは 24 時間以内にご質問にお答えします。PC ネットワークによるリモート指示は常に利用可能です。
