| 証明: | CE, RoHS |
|---|---|
| 最小注文数量: | 1 |
| 価格: | 45 |
| 型番: | BP93420-IQ | 測定媒体: | 空気と液体 |
|---|---|---|---|
| 精度グレード: | 0.5％ | 圧力範囲: | -100kpa...0kpa ~10kpa...100MPa 試聴する |
| IP等級: | ip65 | 圧力式: | 測定圧,絶対圧,密封圧 |
| ハウジング材質: | 304S.S | 重さ: | ~0.3kg |
| 測定範囲: | 0～35Kpa…～35MPa | 過負荷: | 定格範囲の1.5倍以下 |
| 精度 @25ºC: | ±0.25％（典型）±0.5％（最大） | 再現性: | 0.1%FS |
| 長期 安定性: | ±0.1％FS/年（典型）±0.2％FS/年（最大） | 動作温度: | -20ºC〜80ºC |
| 横隔膜材料: | 316L | ||

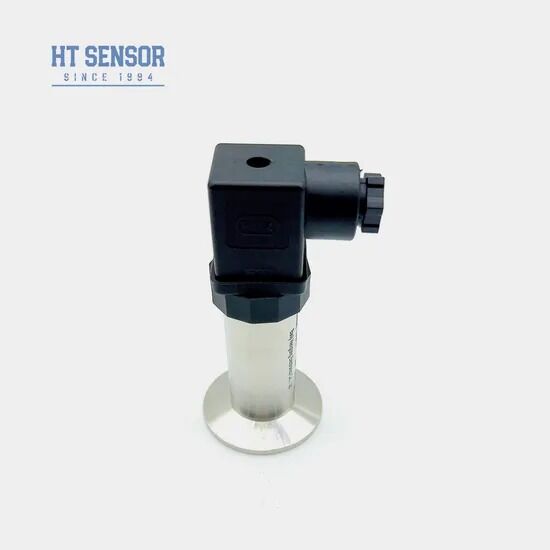

| ハイライト: | 1.5mm クランプ 圧力変換器,大型弁レベル送信機,保証付きのシリコン圧力センサー |
||
| 測定範囲 | 0～35Kpa…～35MPa |
| 圧力式 | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | 定格レンジの1.5倍以下 |
| 25℃での精度 | ±0.25% (標準) ±0.5% (最大) |
| 再現性 | 0.1%FS |
| ヒステリシス | 0.1%FS |
| 長期安定性 | ±0.1%FS/年(標準) ±0.2%FS/年(最大) |
| ゼロ点温度ドリフト | ±0.02%FS/℃(≤100KPa) ±0.01%FS/℃(>100KPa) |
| フルスケール温度ドリフト | ±0.02%FS/℃(≤100KPa) ±0.01%FS/℃(>100KPa) |
| 周波数応答 | 2.4Khz |
| 補償温度 | -20-70℃(≤10mpa、カスタマイズ可能) |
| 動作温度 | -20℃～80℃ |
| 保管温度 | -40℃～120℃ |
| 振動 | 10g、55Hz～2kHz |
| ハウジング材質 | 304,316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ DC100V |
| 防爆定格 | Ex db IIC T6 GB |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 重さ | ～0.3kg |
| 出力信号 | 供給電圧 | 出力タイプ |
|---|---|---|
| 4～20mA | DC12～30V | 2/3/4線 |
| 0～10/20mA | 3線 | |
| 0/1～5V 0/1～10V 0.5～4.5V | DC5V | |
| RS485通信プロトコル | 3.6～30V / バッテリー | 4線 |
| コード | 概要 構造図 |
|---|---|
| IB | 一般圧力伝送器 |
| IX | 表示圧力伝送器 |
| IE | 耐衝撃性航空圧力伝送器 |
| IIC/III | 産業用一般・表示圧力発信器 |
| もし | 防湿型圧力伝送器 |
| IIE/IIIE | 一般/表示圧力伝送器 |
| で | 空調専用圧力発信器 |
| IC | 高温用圧力発信器 |
| IQ/IQT | 大型ダイヤフラム・高温圧力発信器 |
| コード | 電源 |
|---|---|
| D1 | DC24V |
| D2 | DC5V |
| D3 | 他の |
| コード | 出力信号 |
|---|---|
| S1 | DC4～20mA |
| S2 | DC1～5V |
| S3 | DC0～5V |
| S4 | 0～10mADC |
| S5 | 0～20mADC |
| S6 | DC0～10V |
| S7 | DC0.5～4.5V |
| コード | 電気接続 |
|---|---|
| B1 | ハーシュマン |
| B2 | PG7プラグ |
| B3 | シールドケーブル出力 |
| B4 | 2088 工業用ケーシング |
| B5 | 2088 ディスプレイ付き産業用ケーシング |
| B6 | 他の |
| コード | 圧力式 |
|---|---|
| G | ゲージ圧 |
| あ | 絶対圧力 |
| S | 密閉基準圧力 |
