| 証明: | RoHS |
|---|---|
| 最小注文数量: | 5 |
| 価格: | 16 |
| 型番: | HT26V | 出力信号: | アナログタイプ |
|---|---|---|---|
| 材料: | ステンレス鋼 | ワイヤリングタイプ: | 4本のワイヤー |
| 測定媒体: | ガスと液体 | IP等級: | ip65 |
| 電源: | 5〜10VDC | 出力: | 10mv/v |
| 直径: | 19mm | 身長: | 7mm |
| 入力インピーダンス: | 4KΩ～20KΩ | 出力インピーダンス: | 2.5kΩ〜6kΩ |
| 動作温度: | -20~80°C | 保管温度: | -40～125℃ |
| 重さ: | ~25g | ||
| ハイライト: | HT26V 圧力センサーセル,トランスミッタ用シリコン圧力センサー,保証付き宝鶏恒通圧力センサー |
||

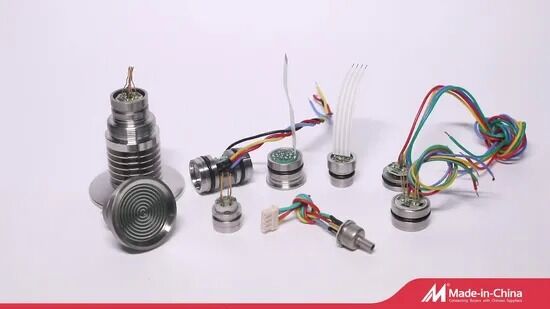

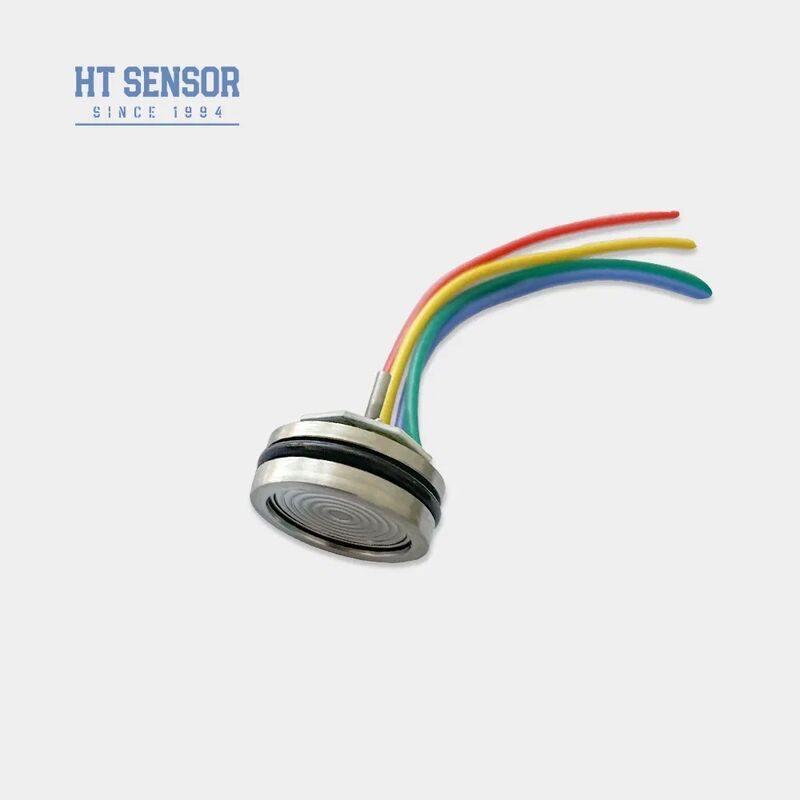

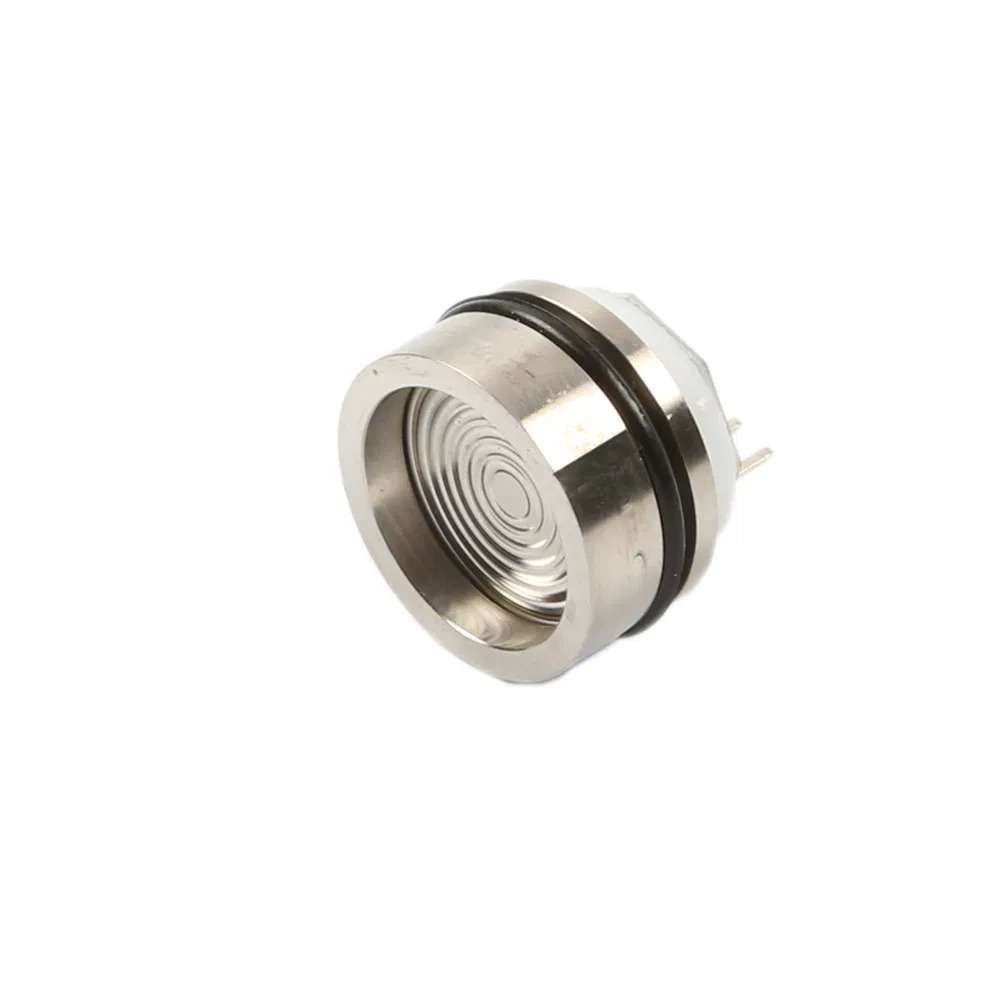

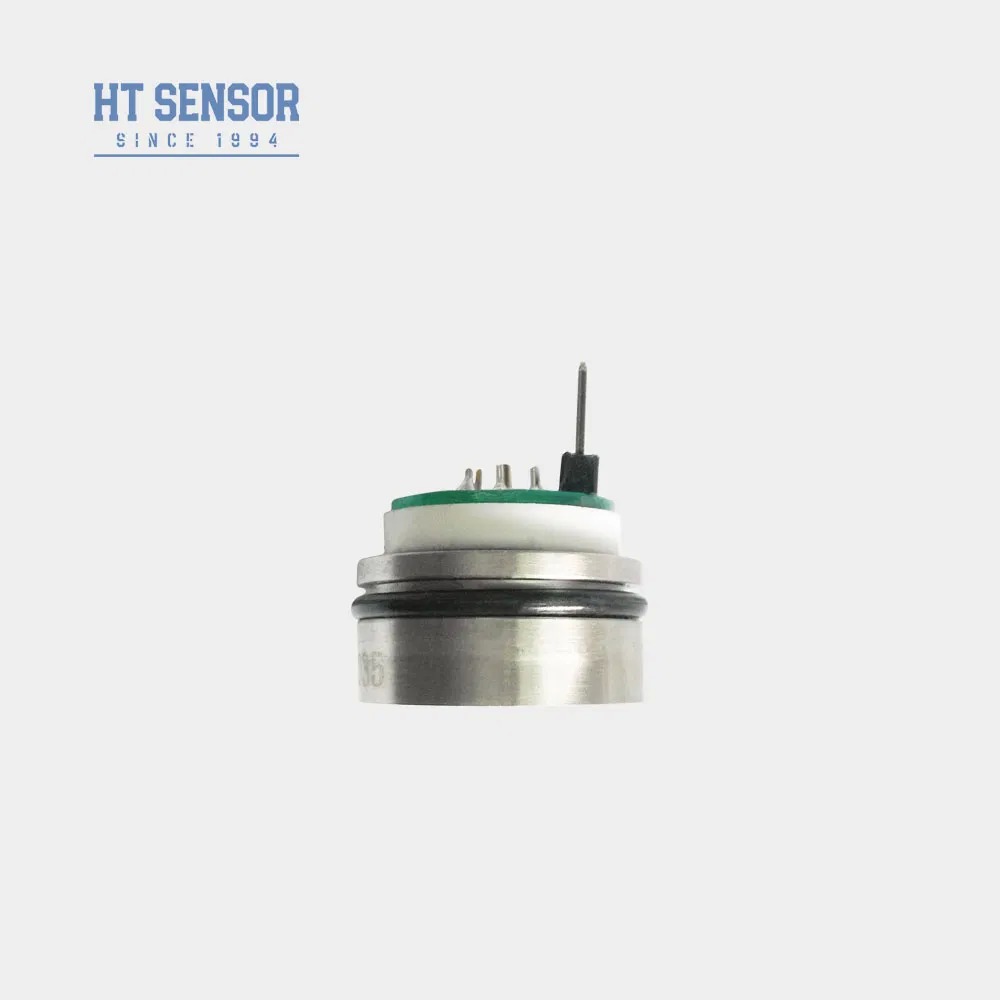

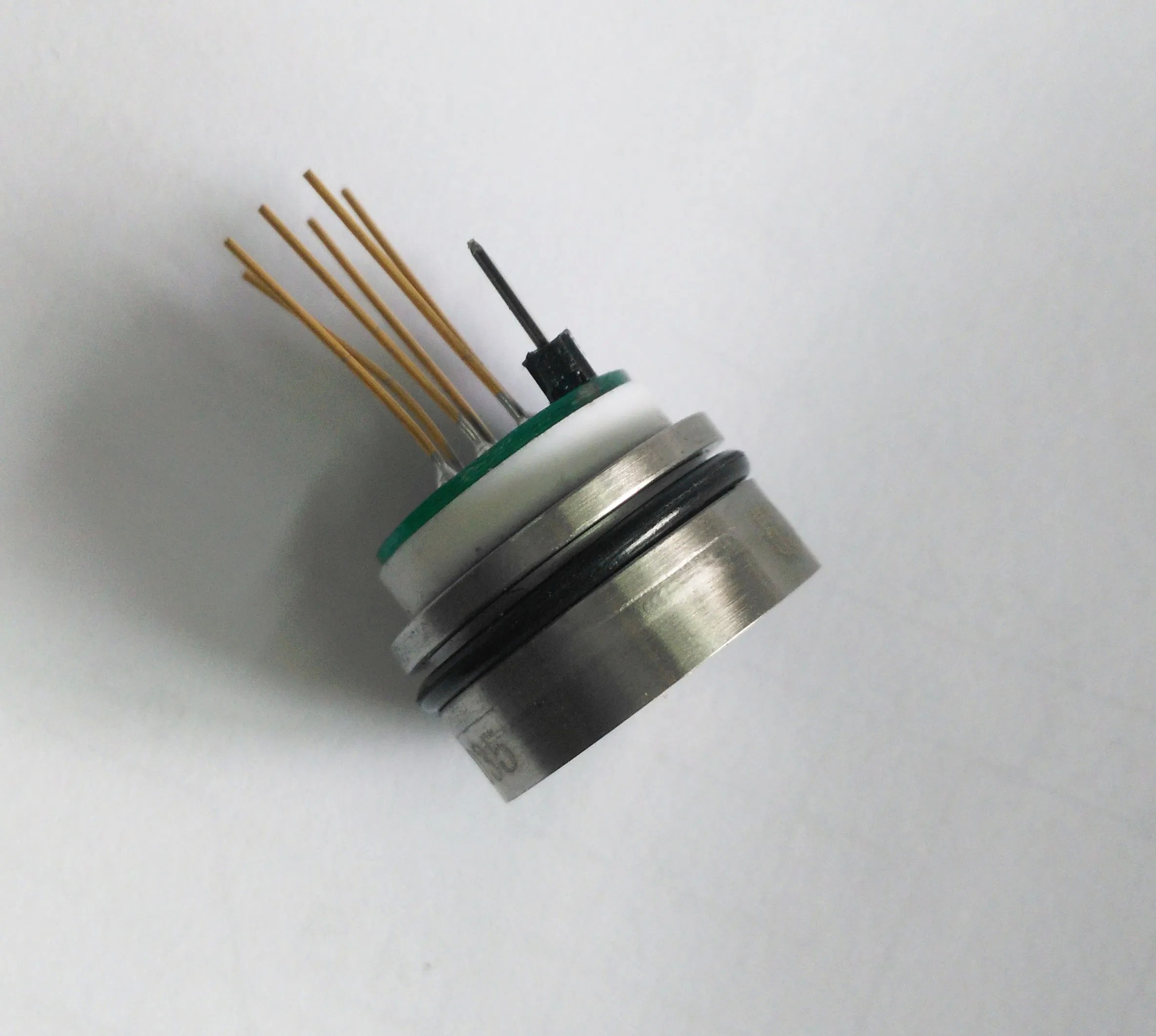

HT26Vは、高安定性の拡散シリコン素子コアを特徴とするシリコンピエゾ抵抗型圧力センサーです。測定媒体の差圧は、316L分離ダイアフラムと密閉されたシリコンオイルを介してシリコンダイアフラムに伝達されます。拡散シリコンのピエゾ抵抗効果を利用して、液体とガスの圧力を正確に測定します。センサーには、取り付けを容易にするための圧力シール用のOリングが含まれています。
| 測定範囲 | ゲージ(G) | 10KPa、20KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000KPa | |
|---|---|---|---|
| 絶対(A) | 100KPaA、200KPaA、350KPaA、700KPaA、1000KPaA、2000KPaA | ||
| 密閉(S) | 3500KPaS、7MPaS、10MPaS | ||
| パラメータ | Typ | 最大 | 単位 |
| 非線形性 | ±0.15 | ±0.3 | %F.S |
| 再現性 | 0.05 | 0.1 | %F.S |
| ヒステリシス | 0.05 | 0.1 | %F.S |
| ゼロオフセット出力 | 0±1 | 0±2 | mV |
| フルスケール出力（≤20KPa） | 50±1 | 50±2 | mV |
| フルスケール出力（≥35kPa） | 100±1 | 100±2 | mV |
| ゼロオフセット温度ドリフト（≤20KPa） | ±1 | ±2.5 | %F.S |
| ゼロオフセット温度ドリフト（≥35kPa） | ±0.8 | ±1.5 | %F.S |
| フルスケール温度ドリフト（≤20KPa） | ±1 | ±2 | %F.S |
| フルスケール温度ドリフト（≥35kPa） | ±0.8 | ±1.5 | %F.S |
| 補償温度（≤20KPa） | 0~50 | ºC | |
| 補償温度（≥35kPa） | 0~70 | ºC | |
| 動作温度 | -20~80 | ºC | |
| 保管温度 | -40~125 | ºC | |
| 許容過負荷 | フルスケールの3倍 | ||
| バースト圧力 | フルスケールの5倍 | ||
| 長期安定性 | 0.2 % | F.S/年 | |
| ダイアフラム材質 | 316L | ||
| 絶縁抵抗 | ≥200MΩ 100VDC | ||
| 振動 | 10gRMS、20Hz～2000Hzの条件下で変化なし | ||
| 衝撃 | 100g、11ms | ||
| 応答時間 | ≤1ms | ||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||
| 充填媒体 | シリコンオイル | ||
| 重量 | ~25g |
パラメータは、10Vの定電圧および25ºCの周囲温度でテストされています
1. 組み立て中に、コアサイズとトランスミッタハウジングが適切に適合していることを確認し、必要な気密性を実現します。
2. ハウジングの組み立て中は、垂直方向の位置合わせを維持し、均等な圧力を加えて、詰まりや補償プレートの損傷を防ぎます。
3. 測定媒体がコアダイアフラムおよびハウジング材料（316L）と互換性がない場合は、注文時に特別な指示を提供してください。
4. 変形や貫通による損傷を防ぐため、手や鋭利なものでセンサーダイアフラムを押さないでください。
5. ゲージ圧力コアの圧力ポートを大気に開放し、水、水蒸気、または腐食性媒体がコア負圧室に入らないようにしてください。
6. ピンリードに変更を加える場合は、適切な接続については実際のコアのラベルを参照してください。
