| 証明: | CE, RoHS |
|---|---|
| 最小注文数量: | 1 |
| 価格: | 45 |

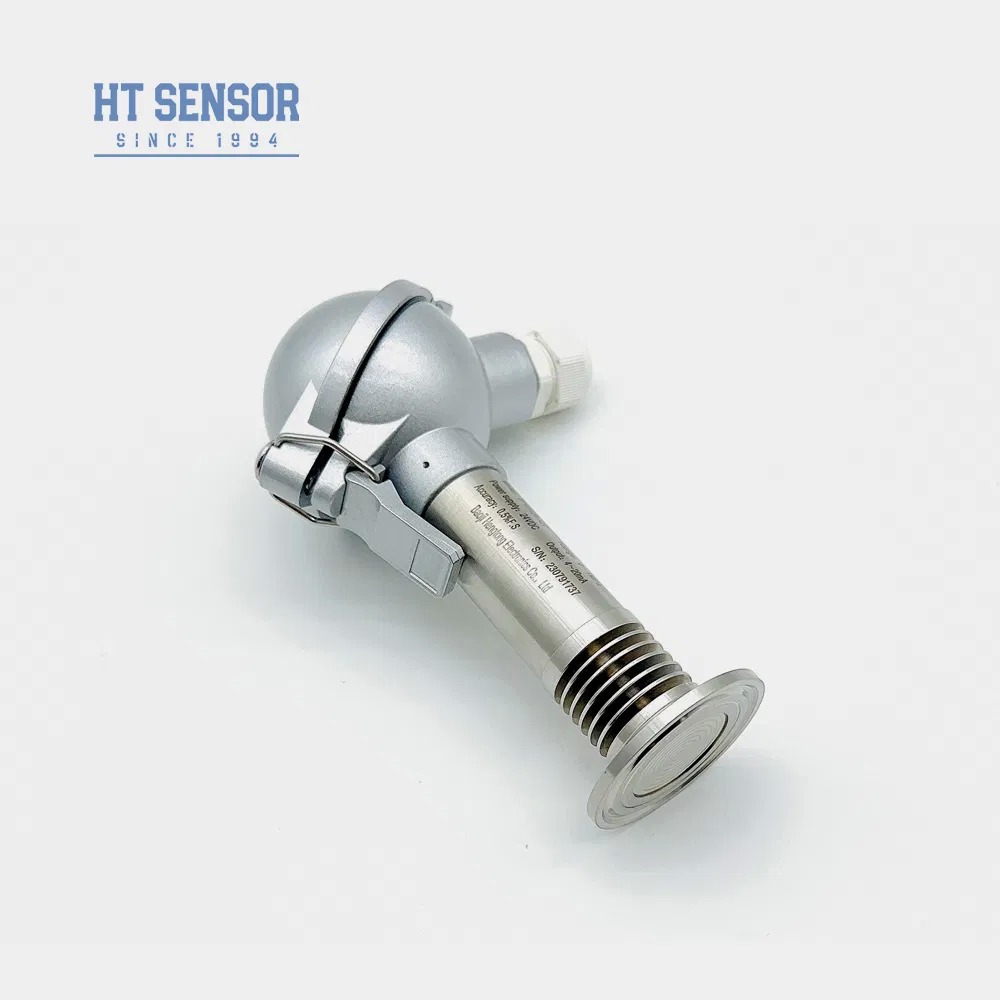

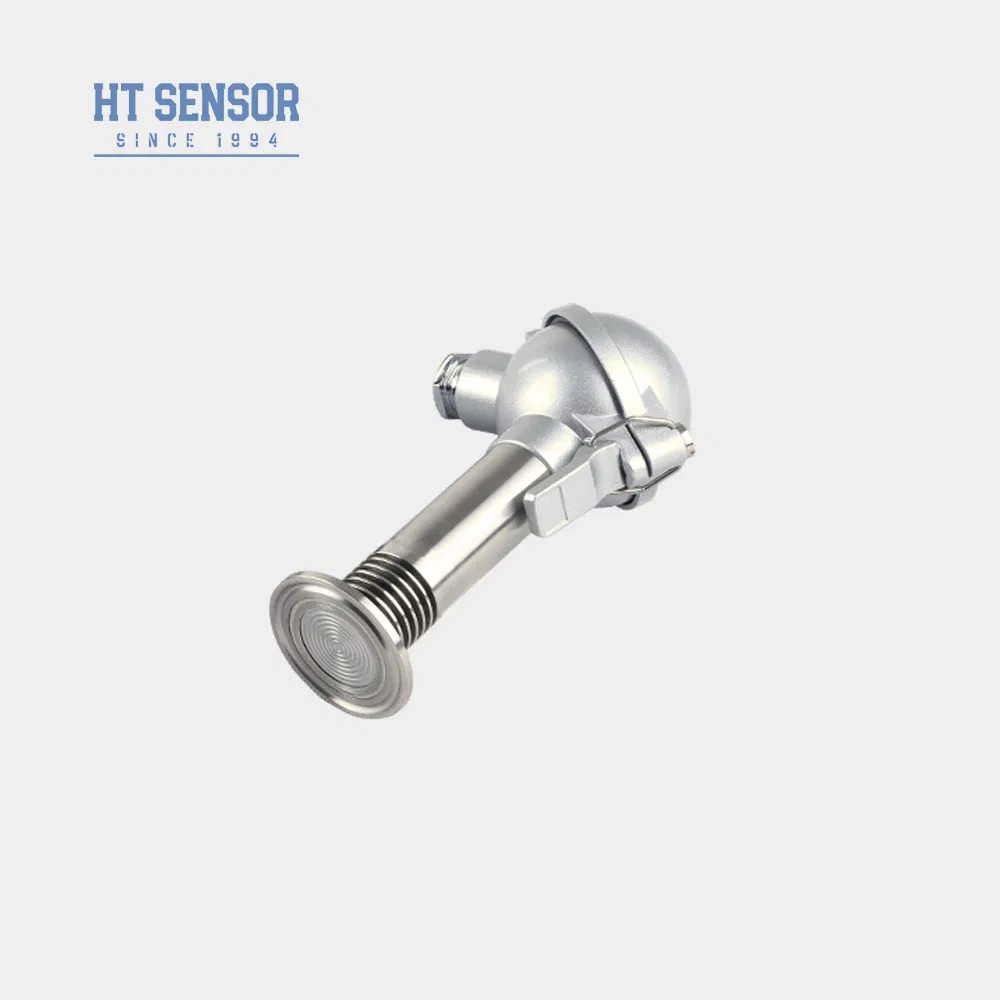

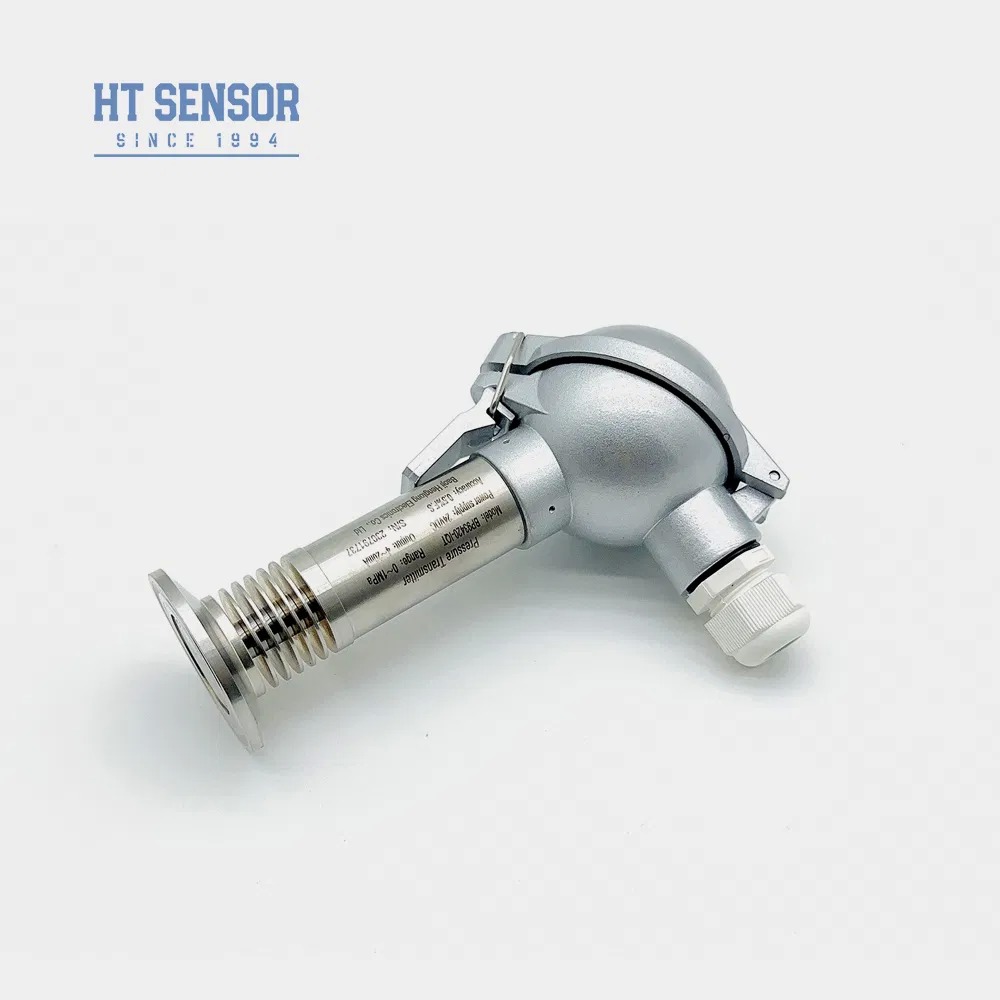

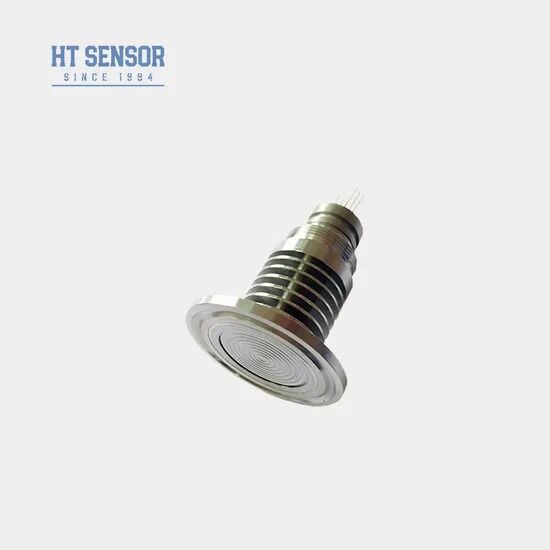

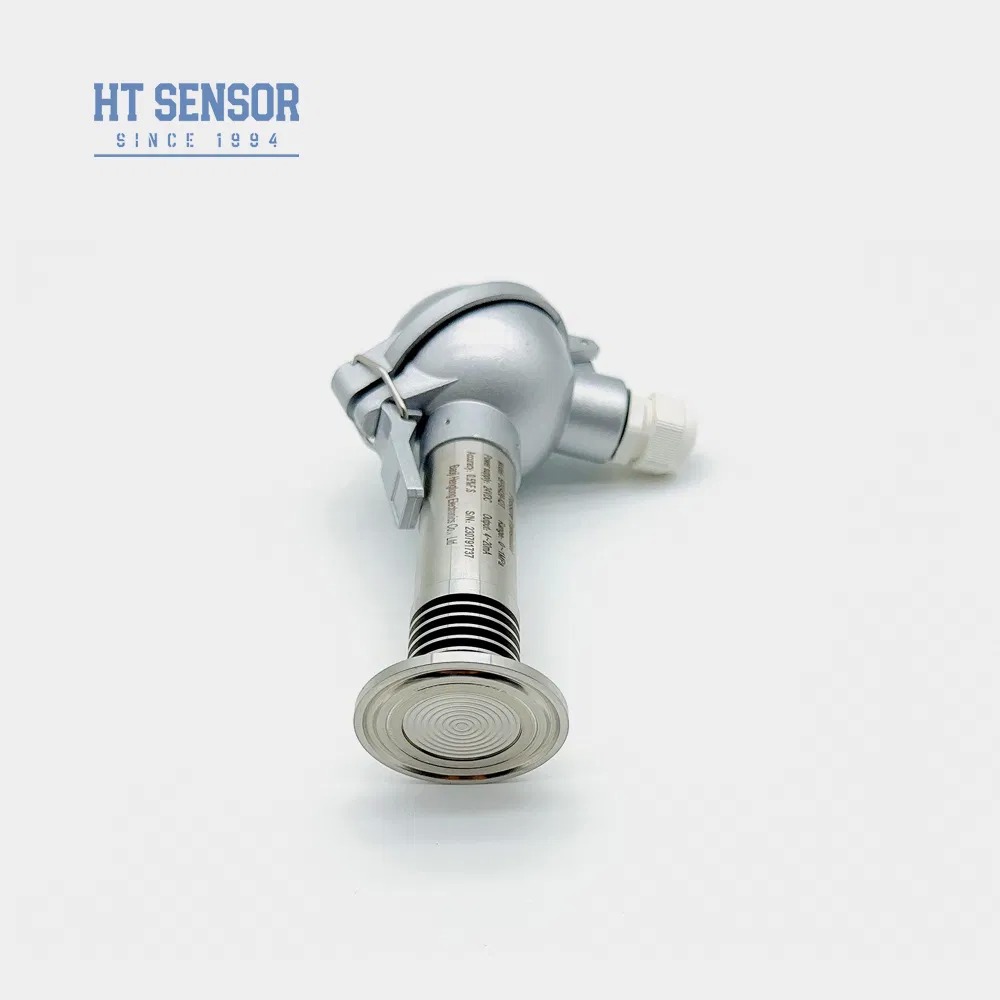

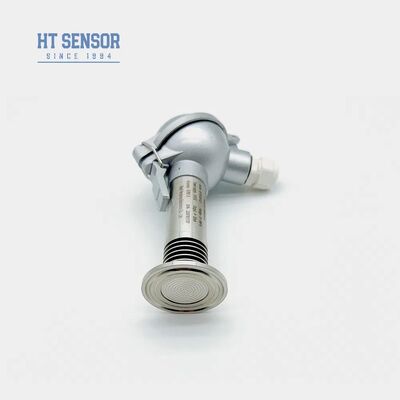

| 型番: | BP93420-IQT | 測定媒体: | 液体 |
|---|---|---|---|
| 精度グレード: | 0.5％ | 圧力範囲: | - 100kpa... 0kpa ~35kpa... - わかった3.5MPa |
| IP等級: | ip65 | 圧力式: | 測定圧,絶対圧,密封圧 |
| ハウジング材質: | 316L | 周波数応答: | 2.4kHz |
| 過負荷容量: | 定格範囲の1.5倍以下 | 再現性: | ≤0.1%FS |
| 長期 安定性: | ±0.1％FS/年（典型）±0.2％FS/年（最大） | 動作温度: | -20ºC〜80ºC |
| 保管温度: | -40ºC〜120ºC | 横隔膜材料: | 316L |
| 重さ: | ～0.5kg | ||
| ハイライト: | 高温圧力トランスミッター,弁圧感センサー,BP93420-IQT シリコン圧力センサー |
||
| 測定範囲 | -100kPa...0kPa ~ 35kPa...3.5MPa オーバーパック |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ≤0.1%FS |
| ヒステレシス | ≤0.1%FS |
| 長期 安定性 | ±0.1%F.S/年 (典型) ±0.2%F.S/年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.5kg |
| 出力信号 | 供給電圧 | 出力型 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC | |
| RS485通信プロトコル | 3.6~30V / バッテリー | 4本のワイヤ |
| BP93420XX | 圧力トランスミッター |
| 建築 規範 の 概要 | |
| IB | 一般圧力トランスミッター |
| 第9回 | プレッシャートランスミッタを表示 |
| IE | 衝撃耐性航空圧力トランスミッター |
| IIC/III | 工業用 一般型/ディスプレイ用 圧力トランスミッター |
| IF について | 防湿圧力トランスミッター |
| IIE/IIIE | 一般/ディスプレイ圧力トランスミッター |
| IN | 空調専用圧力トランスミッター |
| IC | 高温圧力トランスミッター |
| IQ1/IQ2 | 大型弁/高温圧力トランスミッター |
| 測定範囲 | |
| -100kPa...0kPa ~ 35kPa...3.5MPa オーバーパック (0-X) Kpa または MPa |
|
| 電源コード | |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | ほか |
| 出力信号コード | |
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| 圧力接続コード | |
| J1 | M20×15 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | ほか |
| 電気接続コード | |
| B1 | ヒルシュマン |
| B2 | PG7プラグ |
| B3 | 密封ケーブル出力 |
| B4 | 2088 工業用コーティング |
| B5 | 2088 ディスプレイ付き産業用ケース |
| B6 | ほか |
| 圧力型コード | |
| G | 計測圧 |
| A について | 絶対 的 圧力 |
| S | 密封された基準圧 |
