| 証明: | RoHS |
|---|---|
| 最小注文数量: | 5 |
| 価格: | 40 |
| 型番: | HT20 | 出力信号: | アナログタイプ |
|---|---|---|---|
| 製造工程: | 統合 | 材料: | ステンレス鋼 |
| ワイヤリングタイプ: | 4本のワイヤー | 測定媒体: | ガスと液体 |
| IP等級: | ip65 | 力: | 1.5mA |
| 出力: | ミリボルト電圧 | 範囲: | 0～10kpa～2mpa |
| 寸法: | 29.5mm | 入力インピーダンス: | 3KΩ～6KΩ |
| 出力インピーダンス: | 2.5kΩ〜6kΩ | 動作温度: | -20～80℃ |
| 重さ: | ～45g | ||
| ハイライト: | mini differential pressure sensor,liquid test pressure sensor,シリコン圧力センサーセル |
||

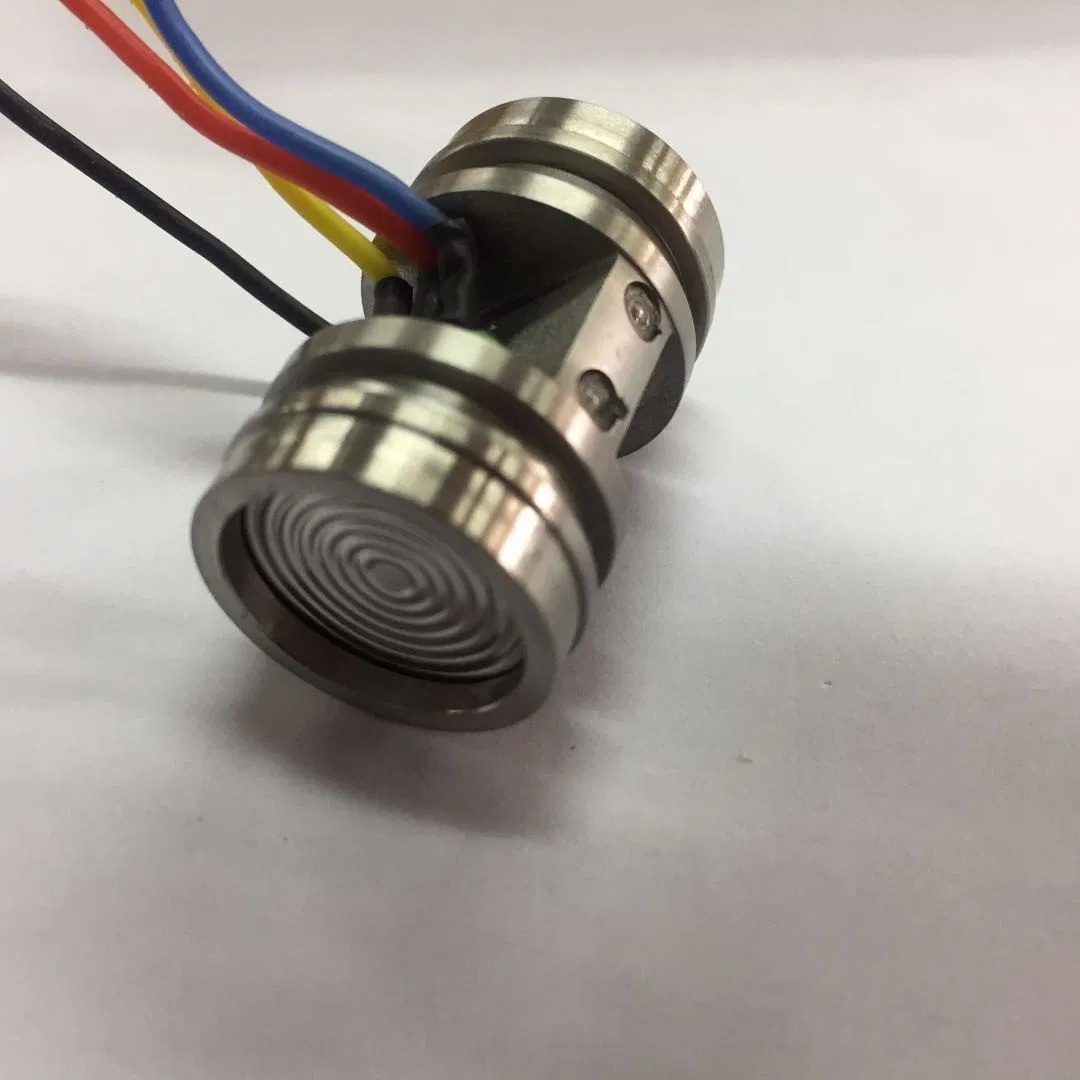

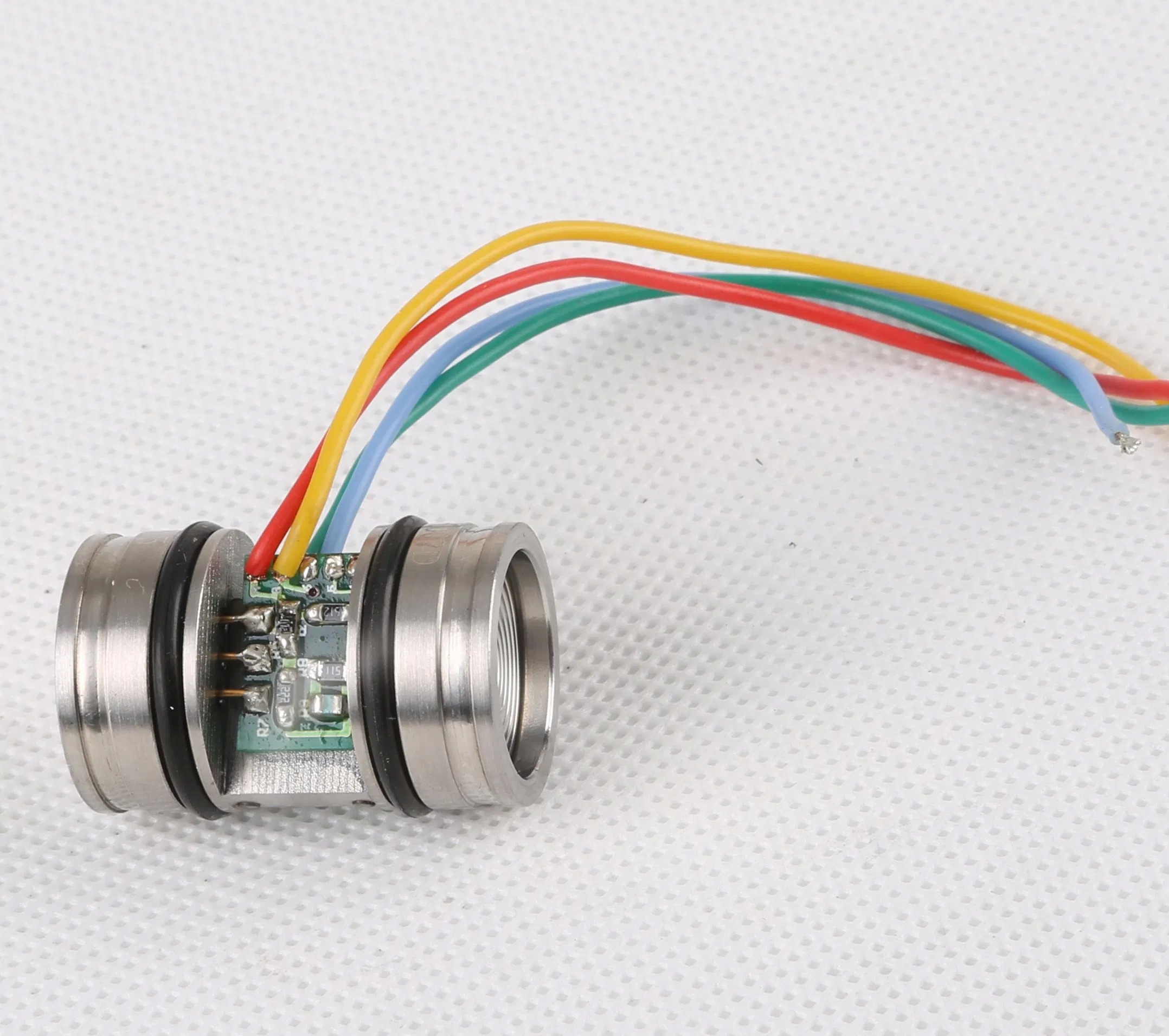

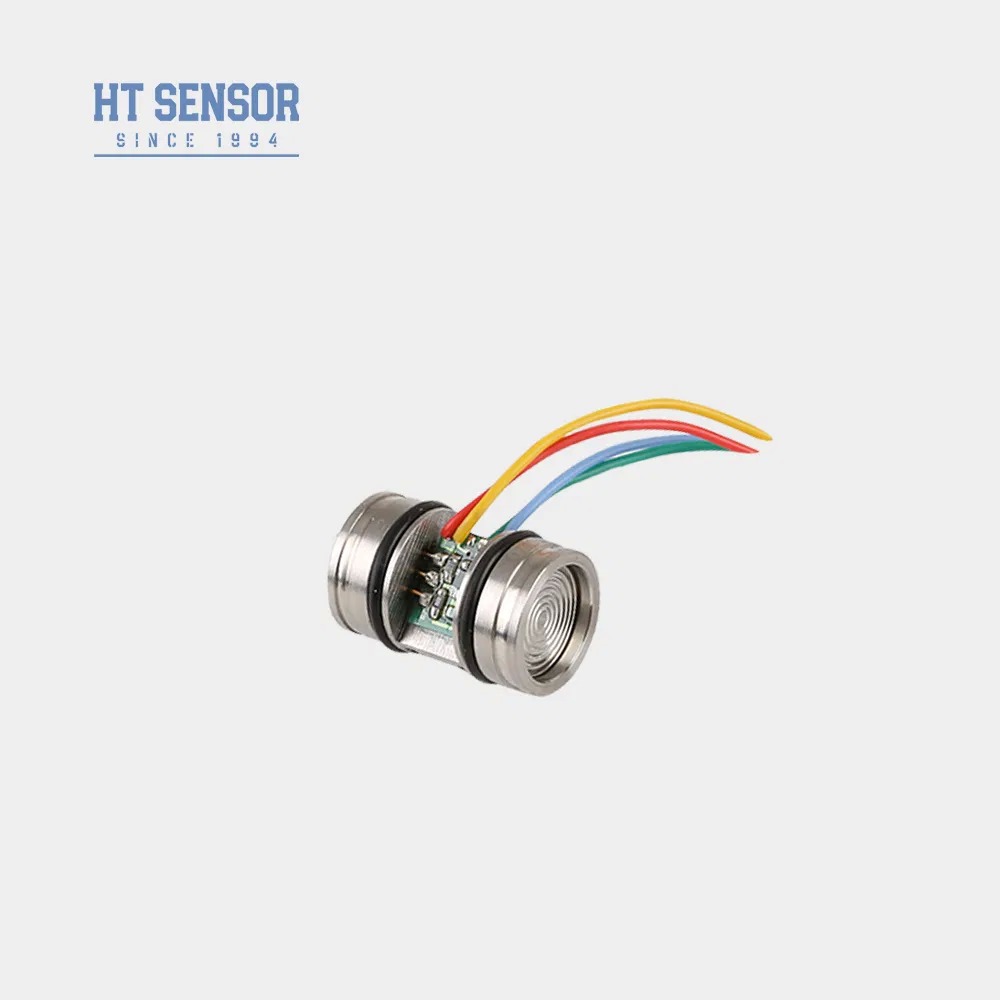

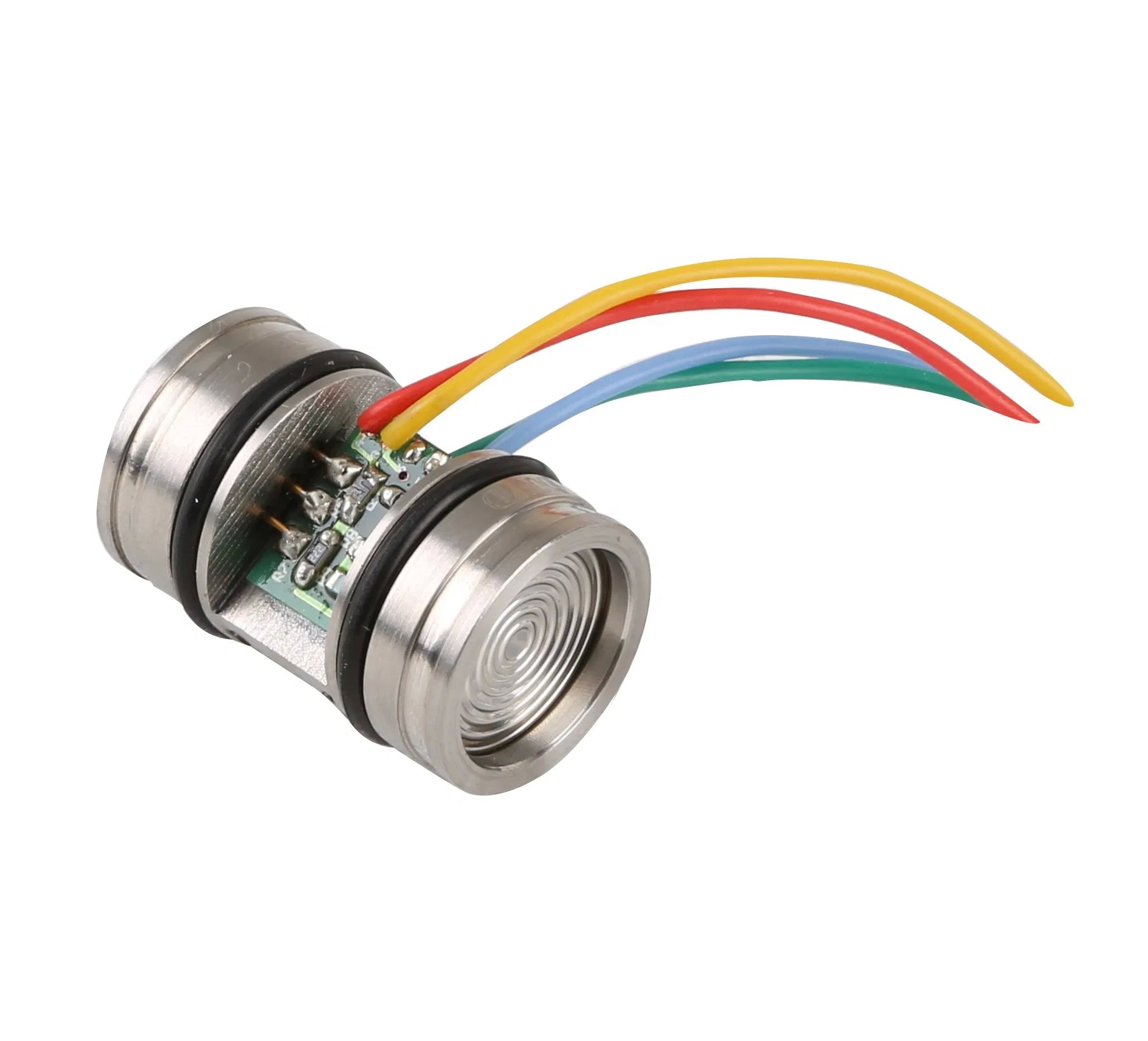

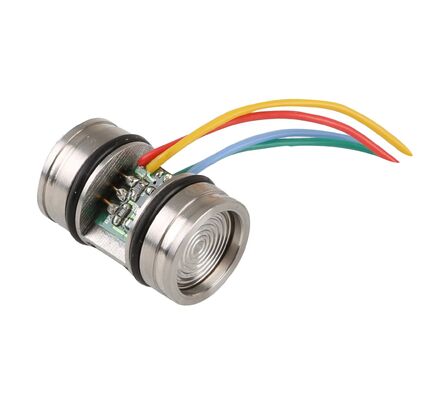

HT20は、高安定性の拡散シリコン素子を特徴とするシリコンピエゾ抵抗型差圧センサです。 感知コアは316Lステンレス鋼ハウジングに収められており、圧力はステンレス鋼ダイアフラムを介して伝達され、密閉されたシリコンオイルが感度チップに伝達されます。 この完全なソリッドステート構造により、チップと測定媒体との直接接触が防止され、過酷で腐食性の環境下でも正確な差圧測定が可能になります。
| パラメータ | Typ | 最大 | 単位 |
|---|---|---|---|
| 測定範囲 | 10KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000KPa | ||
| 直線性 | ±0.15 | ±0.3 | %F.S |
| 再現性 | 0.05 | 0.1 | %F.S |
| ヒステリシス | 0.05 | 0.1 | %F.S |
| ゼロオフセット出力 | 0±1 | 0±2 | mV |
| フルスケール出力（≤20KPa） | 50±10 | 50±30 | mV |
| フルスケール出力（≥35kPa） | 100±10 | 100±30 | mV |
| ゼロオフセット温度ドリフト（≤20KPa） | ±1 | ±2 | %F.S |
| ゼロオフセット温度ドリフト（≥35kPa） | ±0.5 | ±1 | %F.S |
| フルスケール温度ドリフト（≤20KPa） | ±1 | ±2 | %F.S |
| フルスケール温度ドリフト（≥35kPa） | ±0.5 | ±1 | %F.S |
| 補償温度（≤20KPa） | 0〜50ºC | ||
| 補償温度（≥35kPa） | 0〜70ºC | ||
| 動作温度 | -20〜80ºC | ||
| 保管温度 | -40〜125ºC | ||
| 許容過負荷 | フルスケールの3倍または4MPaの小さい方の値を選択してください | ||
| バースト圧力 | フルスケールの5倍 | ||
| 長期安定性 | 0.2％F.S/年 | ||
| ダイヤフラム材質 | 316L | ||
| 絶縁抵抗 | ≥200MΩ 100VDC | ||
| 振動 | 10gRMS、20Hz〜2000Hzの条件下で変化なし | ||
| 衝撃 | 100g、11ms | ||
| 応答時間 | ≤1ms | ||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||
| 充填媒体 | シリコンオイル | ||
| 重量 | 〜45g | ||
パラメータは、1.5mA @ 25°Cの条件下でテストされています
出力端子はプラス端子です。 ワイヤの色に変更がある場合は、正確な情報についてはセンサに添付されているラベルを参照してください。
