| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HT sensor |
| 証明: | CE,RoHs,ISO9001 |
| モデル番号: | BP93420DII |
| 最小注文数量: | 1 |
| 価格: | negotiable |
| パッケージの詳細: | 標準輸出パッケージ |
| 受渡し時間: | 5~8営業日 |
| 支払条件: | ウェスタン・ユニオン,L/C,T/T |
| 供給の能力: | 5000個/月 |
| モデルNO: | BP93420DII | カスタマイズされた: | カスタマイズされた |
|---|---|---|---|
| 保護基準: | IP65 | 体重: | ~0.45kg |
| 輸送パッケージ: | 標準輸出用 箱付きの梱包 | HSコード: | 9026201090 |
| タイプ: | 差圧トランスミッター | 構造型: | 分散型シリコン圧力トランスミッター |
| 測定中間: | 液体 | 精度: | 00.25%,0.5% |
| 圧力範囲: | 0〜10kpa~2MPa | IP 評価: | IP65 |
| ハイライト: | 弁差圧伝達機,SS316L 差圧トランスミッター,レベル測定差圧トランスミッター |
||

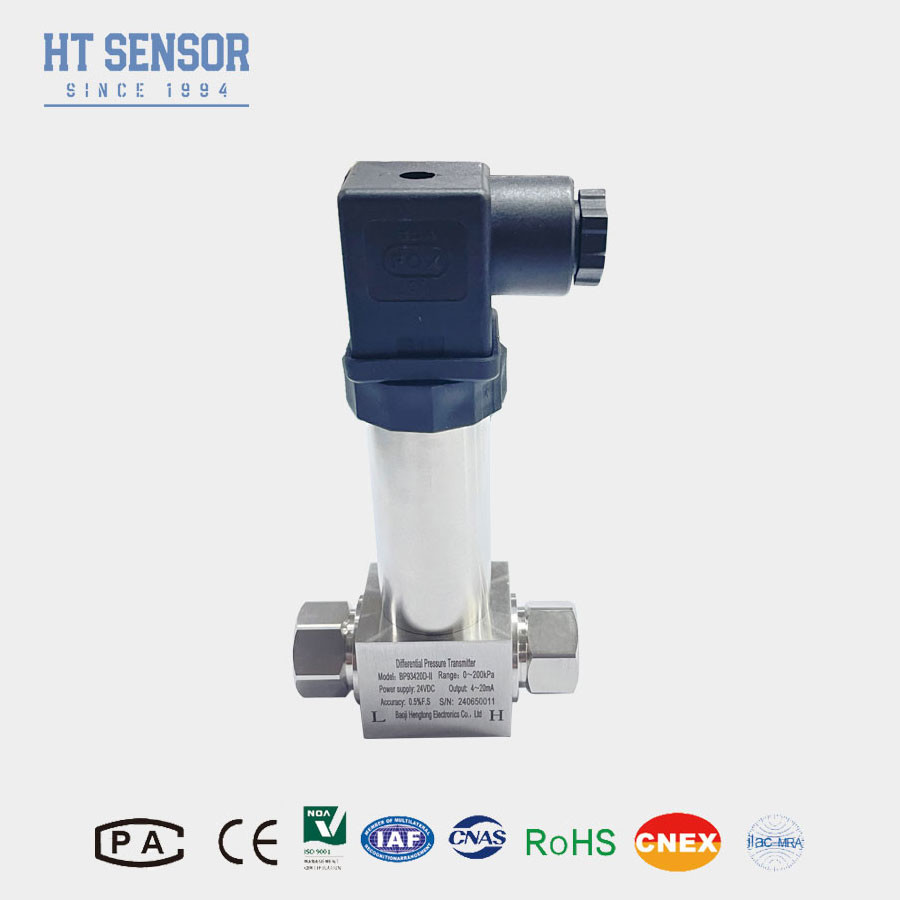

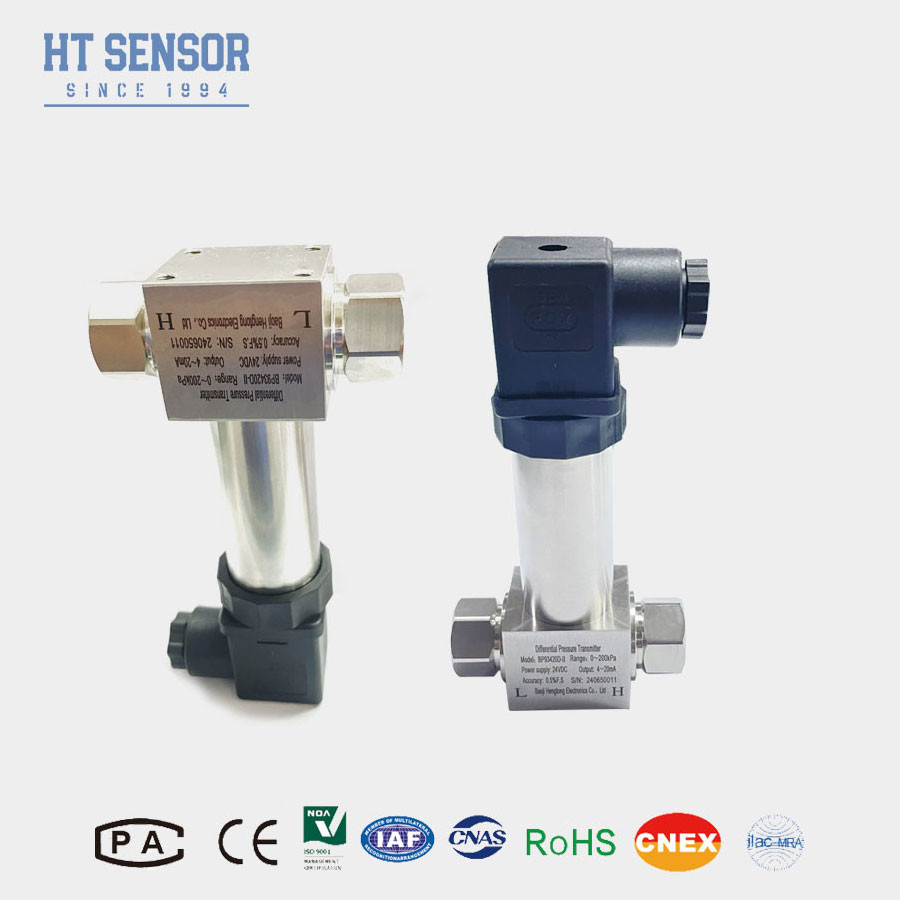

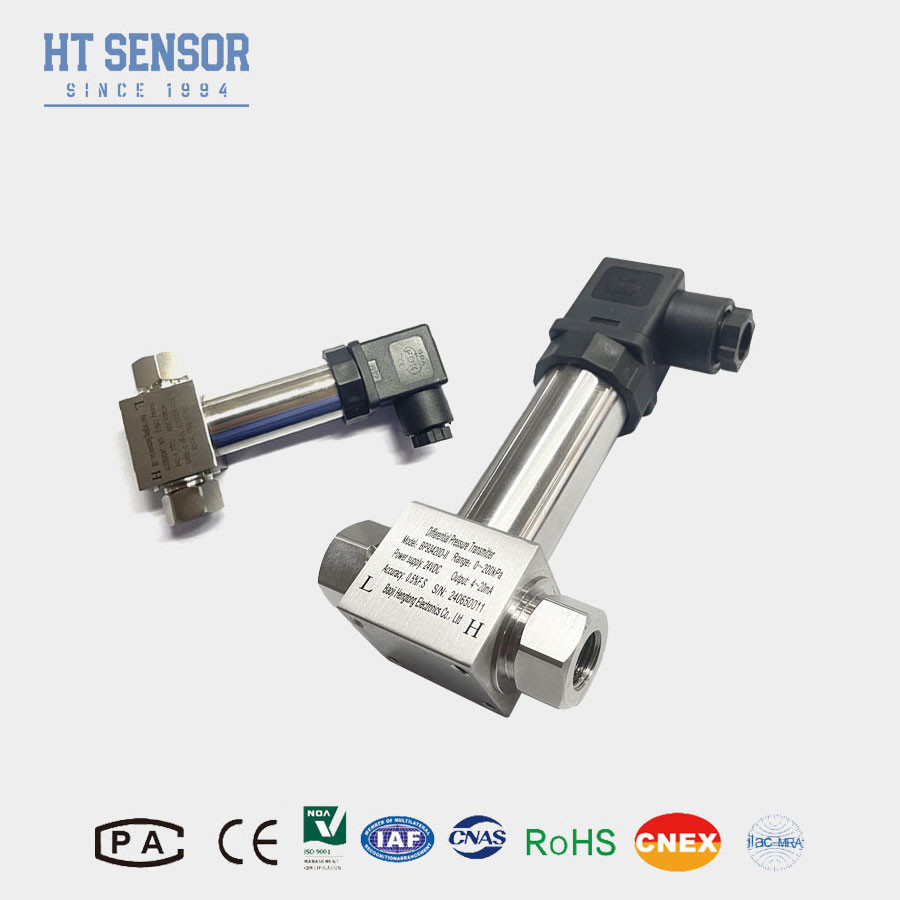

BP93420DII についてD差分PリュッサーTランスミッター
差圧伝達器の導入:
BP93420DII差圧トランスミッターピエゾレシシブで組み立てられる-シリコン差圧センサーで,ホイスはステンレス鋼構造について 差圧トランスミッター湿気 防水 腐食 耐性 厳しい環境や屋外環境でも動作する 容量も小さく軽量プロセスのパイプラインに設置され,サポートできるベースまたはブレーキットを必要とするトランスミッターと比較して,それは非常に安装と保守コストを削減するか,プレスリードチューブを通して接続.
製品の特徴:
1SS316L 弁構造
2簡単に設置できます
3. 製品のゼロポイントと全スパンプは,外部から調整することができます
4ショート回路保護と逆極性保護
5衝撃耐性,抗振動性,抗電磁性
申請:
1.産業プロセス試験と制御
2.レベル測定と制御
3.酸素,CO2,窒素,ガス蒸気に利用可能
4管道圧力の試験
| 性能パラメータ | |
| 測定範囲 | 0〜10KPa~2MPa |
| 圧力の種類 | 差異 的 圧力 |
| 片側過負荷 | 定数範囲の ≤3倍 |
| 静的圧力 | 最低値は,定数範囲の5倍または7 MPa |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.5%F.S/年 ((≤200KPa) ±0.2%F.S/年 ((>200KPa) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C ((0〜10KPa,0〜20KPa) 0〜70°C 10〜70°C |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質的に安全で爆発性がある |
| 保護評価 | IP65 |
| 体重 | ~0.45kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3 ワイヤー |
|
| 0/1~5V | ||
| 0.5~4.5V | 5VDC |
| 注文のヒント |
1製品を選択する際には,測定基質が製品の接触部位と互換性があることを確認してください.
2測定点と送信機の間には3つのバルブのマニポルトを設置することが推奨されます.送信機の正圧室と負圧室にゆっくりと均質な圧力を施す.
3設置中に,両端の圧力インターフェースを水平に配置して,装置の位置が製品に与える影響を最小限に抑えるのが推奨されます.
4強い振動,即時の衝撃力,強い電磁気干渉,または無線周波数干渉などの特殊な要求のために,私たちの会社に通知し,注文にこれらの要件を指定してください

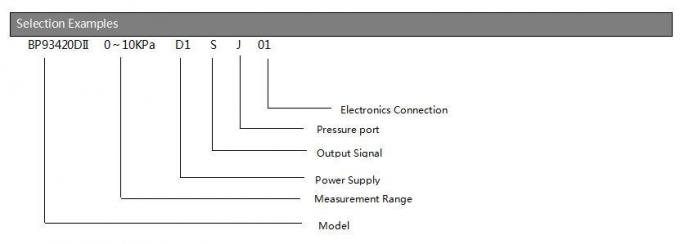

| 順序 ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||
| コード | 図面 建設 | |||||||
| DII | 差圧トランスミッター | |||||||
| 測定範囲 | 0〜10KPa~2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 男性 | |||||||
| J2 | G1/2 男性 | |||||||
| J3 | G1/4 男性 | |||||||
| J4 | 1/2 NPT 男性 | |||||||
| J5 | ほか | |||||||
| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| D | 差異 的 圧力 | |||||||
