24VDC 差圧トランスミッター G1/4 1/4NPT 4-20mA パイプ Dp トランスミッター
Product Details
| モデルNO: | BP93420DII | カスタマイズ: | カスタマイズ |
|---|---|---|---|
| 保護評価: | IP65 | 体重: | ~0.45kg |
| 輸送パッケージ: | 標準輸出用 箱付きの梱包 | HSコード: | 9026201090 |
| タイプ: | 差圧発信器 | 測定中間: | 液体 |
| 精度: | 00.25%,0.5% | 圧力範囲: | 0〜10kpa~2MPa |
| ハイライト |
24VDC 差圧変圧器,差圧変圧器 G1/4,4-20mA パイプDpトランスミッター |
||
Product Description

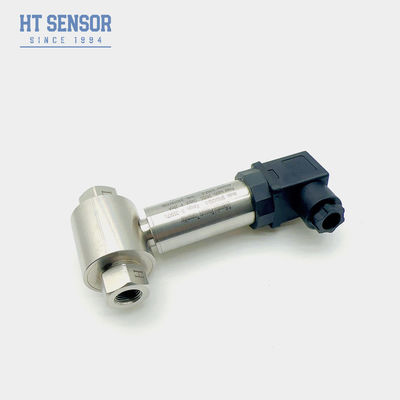

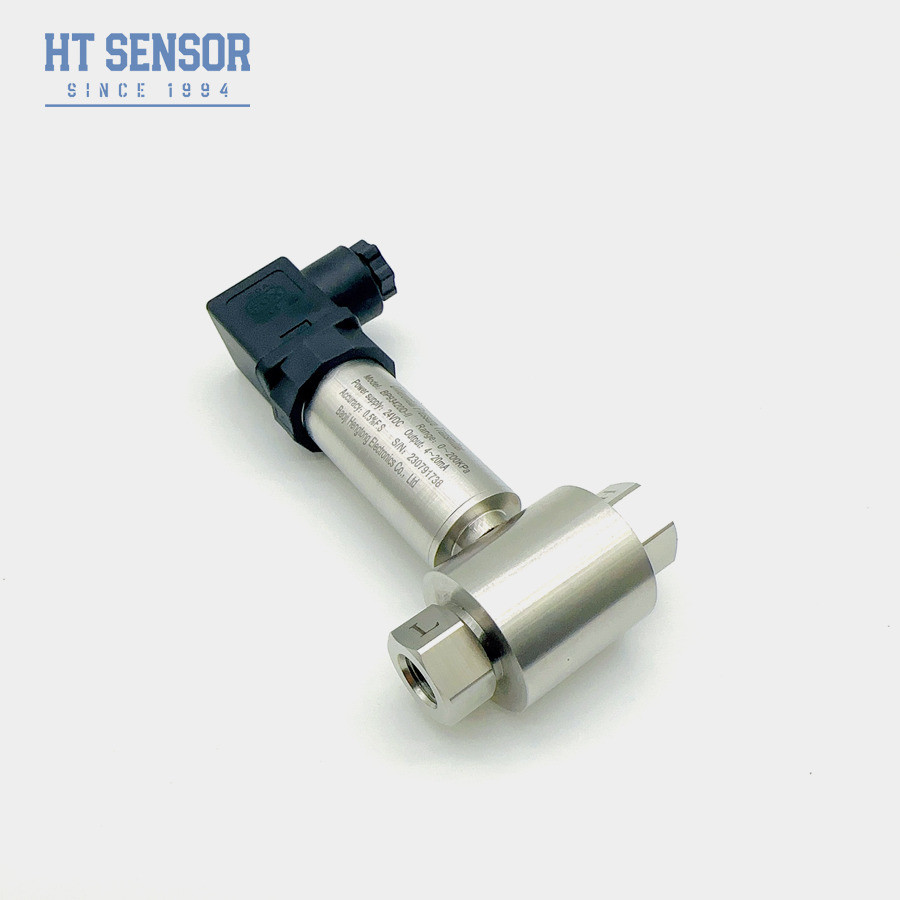

BP93420DII についてD差分PリュッサーTランスミッター
差圧伝達器の導入:
BP93420DIIの差圧トランスミッタは 工業用オイルで満たされた シリコン弁差センサーですこの工業用センサーは,精密な差圧測定のために油で満たされたシリコン弁を使用します産業用環境の信頼性の高い選択となります
差圧トランスミッターピエゾレシシブで組み立てられる-シリコン差圧センサーで,ホイスはステンレス鋼構造について 差圧トランスミッター湿気 防水 腐食 耐性 厳しい環境や屋外環境でも使えます 容積も小さく軽量ですプロセスのパイプラインに設置され,サポートできるベースまたはブレーキットを必要とするトランスミッターと比較して,それは非常に安装と保守コストを削減するか,プレスリードチューブを通して接続.広く適用されています.アドボイラー,地下換気,その他の電気および鉱山産業の空気供給,超清潔のワークショップのための自動圧力検出のプロセス制御フィールド.これは,差圧に適しています.圧力医療,化学繊維,電気,無塵の家などのための測定送信機は,幅広い温度補償と特有の電流出力を使用し,トランスデューサー環境に関係なく安定したゼロを提供します..
製品の特徴:
1. 送信機は,コンパクトで安装が簡単にする,ステンレス鋼の構造設計を特徴とする
2厳格な温度補償と老化スクリーニングを受け,安定した信頼性の高いパフォーマンスを保証
3電気インターフェースは,プラグインまたは直接配線オプションとして選択できます.
申請:
1.産業プロセス試験と制御
2.レベル測定と制御
3.酸素,CO2,窒素,ガス蒸気に利用可能
4管道圧力の試験
| 性能パラメータ | |
| 測定範囲 | 0〜10KPa~2MPa |
| 圧力の種類 | 差異 的 圧力 |
| 片側過負荷 | 定数範囲の ≤3倍 |
| 静的圧力 | 最低値は,定数範囲の5倍または7 MPa |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.5%F.S/年 ((≤200KPa) ±0.2%F.S/年 ((>200KPa) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C ((0〜10KPa,0〜20KPa) 0〜70°C 10〜70°C |
| 動作温度 | -30°C~80°C |
| 貯蔵温度 | -40°C~100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質的に安全で爆発性がある |
| 保護評価 | IP65 |
| 体重 | ~0.45kg |
| 出力信号 | 供給電圧 | 出力型 |
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3 ワイヤー |
|
| 0/1~5V | ||
| 0.5~4.5V | 5VDC |
設置ポイント:
1設置位置選択: 送信機が差圧を正確に測定できるように適切な設置位置を選択します.振動のある場所に設置しないでください.ショックや温度変化
2パイプの準備:差圧伝達器を設置する前に,汚れや詰まりの問題のない清潔なパイプを含むパイプシステムが準備されていることを確認します.
3密度検査: 漏れを避けるため,設置中に密度を確保します. 合結の信頼性の高い密封を確保するために,適切な密封材料と固定材を使用します.
4設置方向: 差圧伝達器の設計と要求に応じて,送信機の入口と出口方向が正常に設置され,正常な流体流量を確保し,誤った差圧測定を避ける.
5地面保護: 差圧トランスミッタは安全性と信頼性を確保するために地面保護が必要です.設置環境と要求に応じて送信機を正しく接地する.接地がしっかりしているようにします
| 順序 ガイド | ||||||||
| BP93420XX | 圧力トランスミッター | |||||||

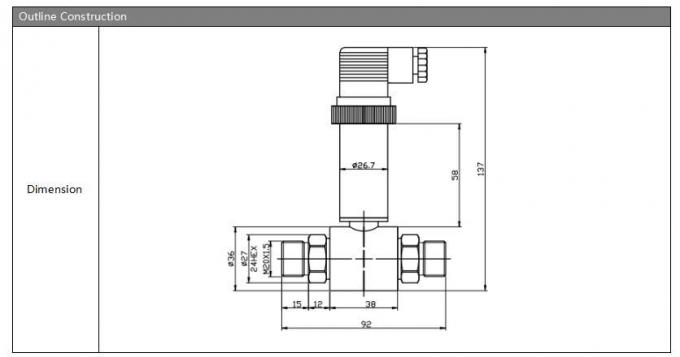

| コード | 図面 建設 | |||||||
| DII | 差圧トランスミッター | |||||||
| 測定範囲 | 0〜10KPa~2MPa | |||||||
| コード | 電源 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | ほか | |||||||
| コード | 出力信号 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| コード | 圧力接続 | |||||||
| J1 | M20×1.5 男性 | |||||||
| J2 | G1/2 男性 | |||||||
| J3 | G1/4 男性 | |||||||
| J4 | 1/2 NPT 男性 | |||||||
| J5 | ほか | |||||||

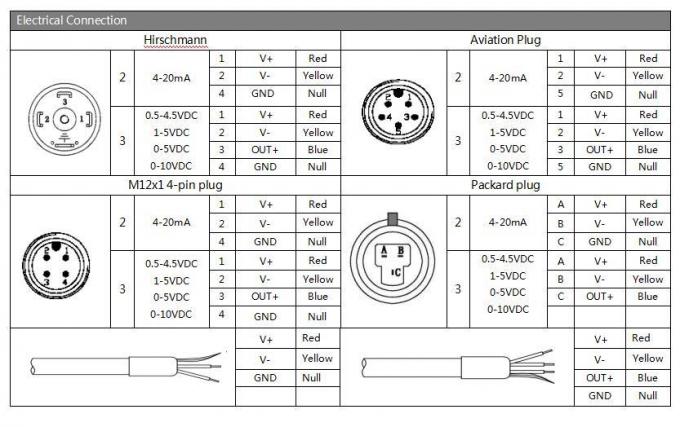

| コード | 電気接続 | |||||||
| B1 | ヒルシュマン | |||||||
| B2 | PG7プラグ | |||||||
| B3 | 密封ケーブル出力 | |||||||
| B4 | ほか | |||||||
| コード | 圧力の種類 | |||||||
| D | 差異 的 圧力 | |||||||
FAQ:
Q:どのくらいの時間ですか?
A: できるだけ早くご連絡いたしますが 12 時間以内にご連絡ください
Q:サンプルを貰えますか?
A: はい,サンプルオーダーは品質チェックと市場テストのために利用できます. しかし,あなたはエクスプレスコストを支払う必要があります.
Q: どのくらい早く生産を予定できるのですか?
A: 商品の確認を受け,手前の支払いを受けると,すぐに生産を開始します.
Q: 配達時間は?
A: 通常は,小規模な注文には3~5日,大規模な注文には10~15日かかります.
Q: どんな証明書を持っていますか?
A:ISO9000,CE,爆破防止認証,RoH準備済み.そして,商品の配達前に,第三者によって発行された品質と安全性検査証明書も提供できます.
Q: 保証条件は?
A: 24ヶ月保証期間を提供しています.
Q:あなたはOEM&カスタマイズされたサービスを提供できますか?
A:はい,OEMとODMの両方が利用可能です,私たちはあなたのための専門的なソリューションを提供できるプロのR&D部門を持っています.
