| 証明: | CE, RoHS, ISO9001 |
|---|---|
| 最小注文数量: | 1 |
| 価格: | 60 |
| モデル番号: | BH93420-I | 圧力範囲: | 0-1m-400mH2O |
|---|---|---|---|
| 精度等級: | 00.25%00.5% | IP等級: | IP68 |
| 正味重量: | 0.3KG | ダイヤフラム材質: | 316L ステンレス鋼 |
| ケーブルの材質: | PE,PU,PTFE | ハウジング材質: | ステンレス鋼 |
| 測定範囲: | 0〜10m…400m | 動作温度: | -20~80°C |
| 保管温度: | -30〜100ºC | 絶縁抵抗: | > =100MΩ@100VDC |
| 防爆等級: | エキシアルCT6 | 出力信号: | 4〜20mA、0〜10/20mA、0/1〜5V、0/1〜10V、0.5〜4.5V、RS485 |
| 供給電圧: | 12〜30VDC、5VDC | ||

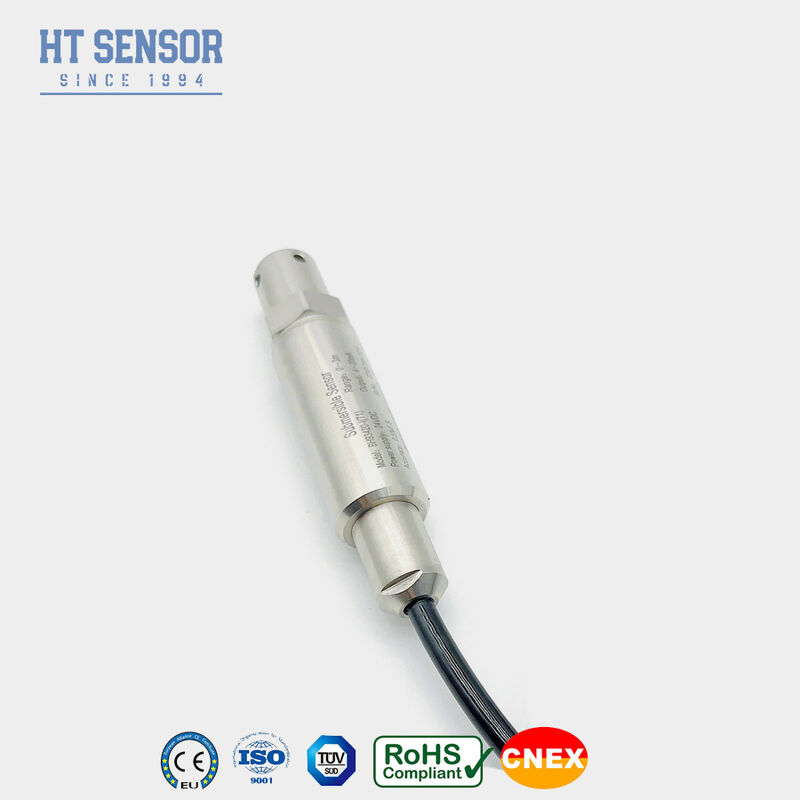

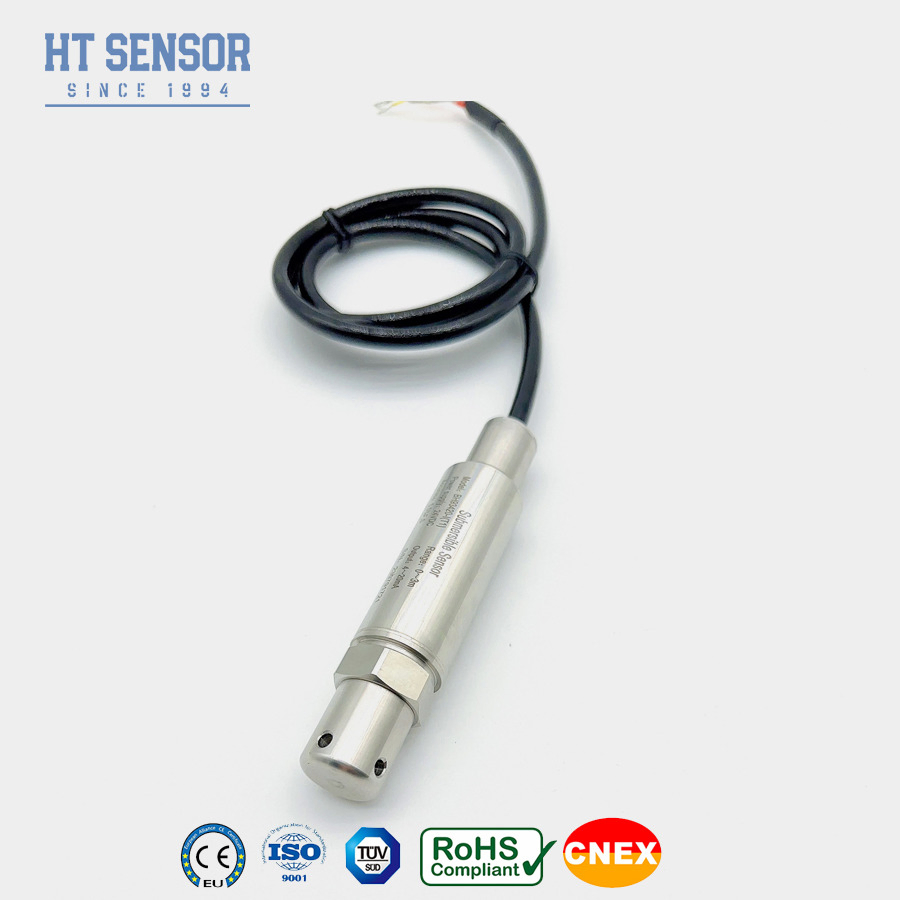

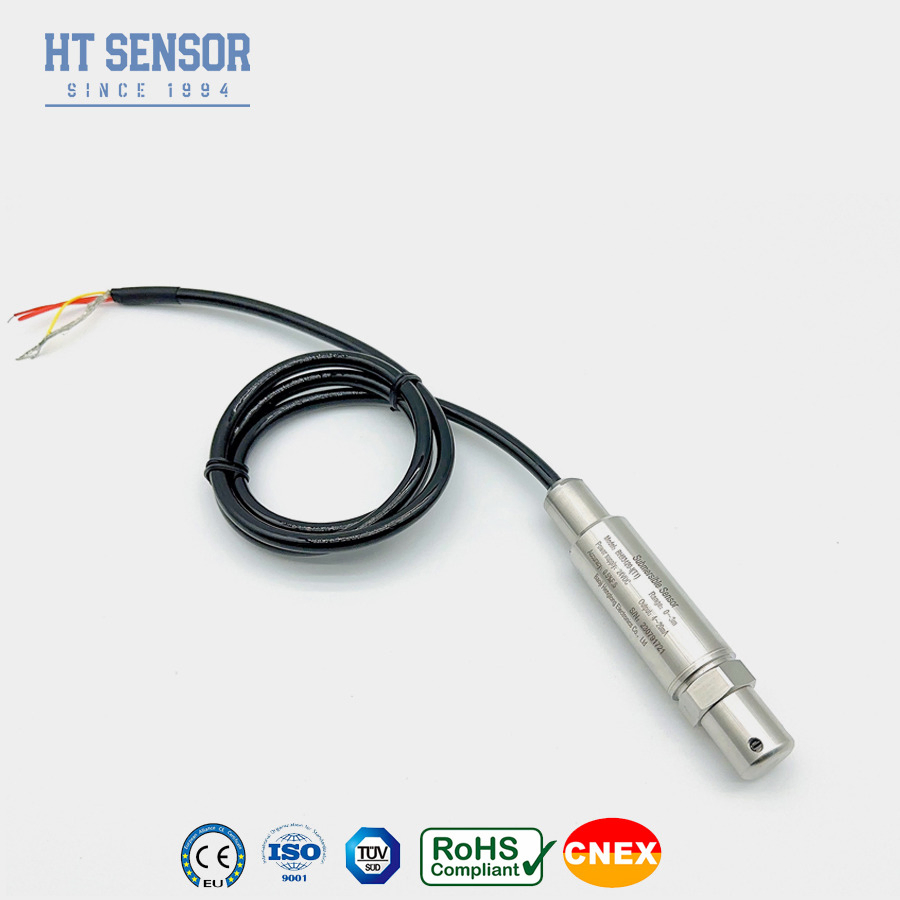

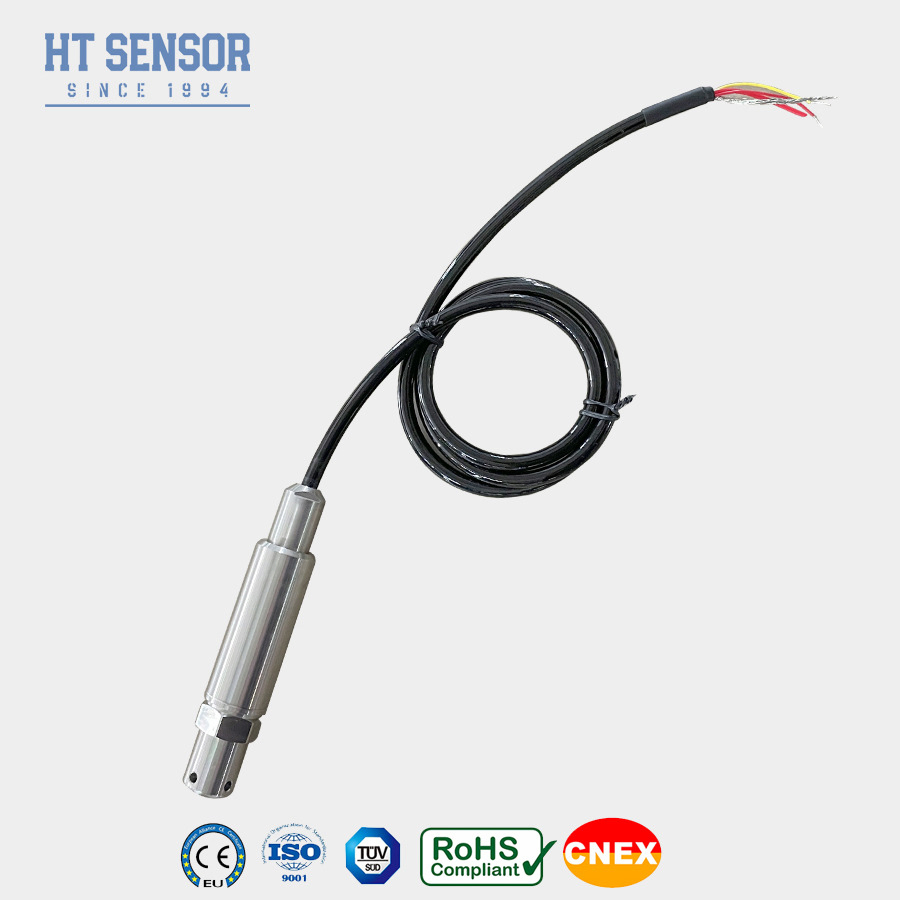

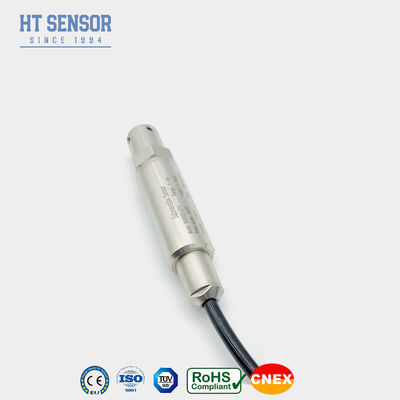

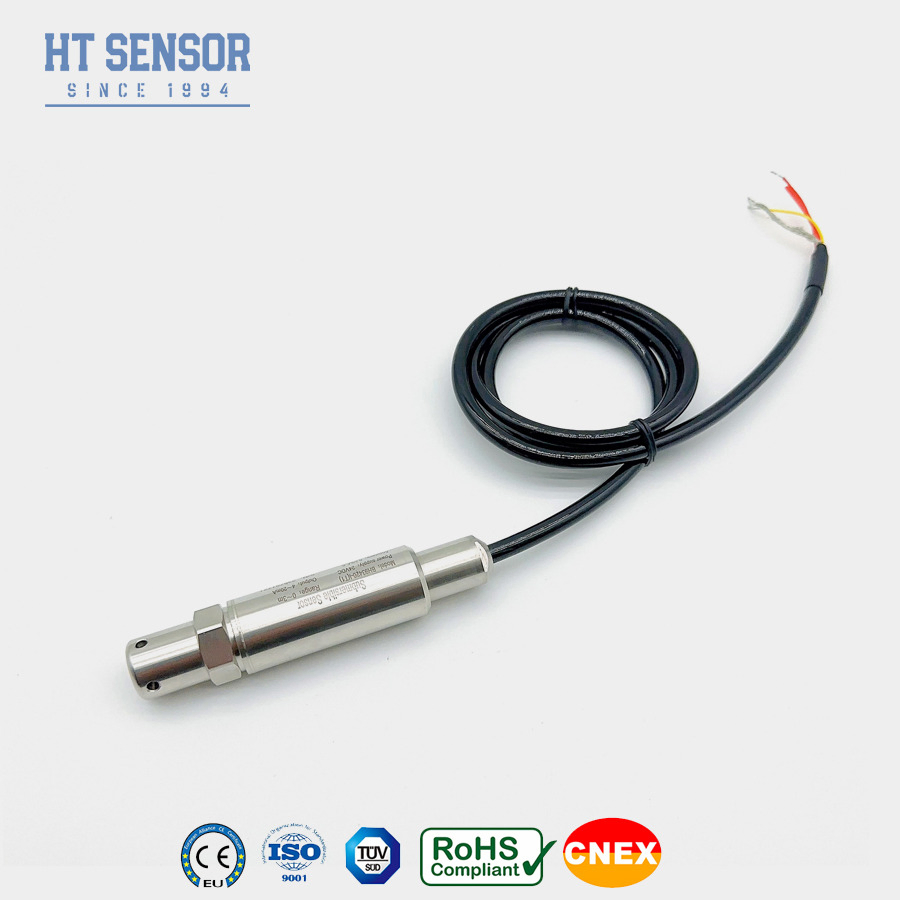

| ハイライト: | 316L ステンレス鋼の液体レベル発信器,IP68防水圧力トランスミッターセンサー,0.25% 精度の水位センサー |
||
| 測定範囲 | 0~10m...400m |
| 過負荷 | 定数範囲の ≤ 2 X |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.2%F.S/年 (最大) |
| ゼロ点温度変動 | ±1.5%F.S (典型) ±2%F.S (最大) |
| 全尺度温度変動 | ±1.5%F.Sr (典型) ±2%F.S (最大) |
| 補償温度 | 0〜50°C (0-1m. 0〜2m); 0〜70°C |
| 動作温度 | -20~80°C |
| 貯蔵温度 | -30〜100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 1Cr18Ni9Ti |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | >=100MΩ@100VDC |
| 防爆等級 | エキシアルCT6 |
| 保護評価 | IP67,IP68 |
| Oリングシール | フロアゴム |
| 体重 | ~0.3Kg (ケーブルなし) |
| ケーブル材料 | ポリエチレン,ポリウレタン |
| 出力信号 | 供給電圧 | アウトプットタイプ |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC | |
| RS485通信プロトコル |
| BH93420 | コード | 図面 建設 | |
| 私は | 圧力トランスミッター | ||
| 測定範囲 | 0~10m...400m | ||
| コード | 電源 | ||
| D1 | 24VDC | ||
| D2 | 5VDC | ||
| D3 | ほか | ||
| コード | 出力信号 | ||
| S1 | 4~20mADC | S5 | 0~20mADC |
| S2 | 1~5VDC | S6 | 0~10VDC |
| S3 | 0~5VDC | S7 | 0.5~4.5VDC |
| S4 | 0~10mADC | S8 | RS485 |
| コード | 圧力の種類 | ||
| G | 計測圧 | ||
| A について | 絶対 的 圧力 | ||
| S | 密封された基準圧 | ||
| コード | 材料 | ||
| 01 | 304 ステンレス | ||
| 02 | 316L ステンレス | ||
| コード | ケーブル材料 | ||
| C1 | PE | ||
| C2 | PU |
