| 証明: | CE, RoHS, ISO9001 |
|---|---|
| 最小注文数量: | 1 |
| 価格: | 50 |
| 型番: | BH93420-III | 出力信号: | 4-20mA |
|---|---|---|---|
| 製造工程: | ピエゾレシスティブ・ディフューズ・シリコン圧力センサー | 材料: | ステンレス鋼 |
| IP等級: | IP68 | 正味重量: | 1.5KG |
| ダイヤフラム材質: | 316L ステンレス鋼 | 正確さ: | 0.25％、0.3％、0.5％ |
| ケーブルの材質: | PE,PU,PTFE | 測定範囲: | 0～1m…400mH2O |
| 圧力式: | 測定圧,絶対圧,密封圧 | 動作温度: | -20~80°C |
| 保管温度: | -30〜100ºC | 防爆等級: | エキシアルCT6 |
| 絶縁抵抗: | > =100MΩ@100VDC | ||

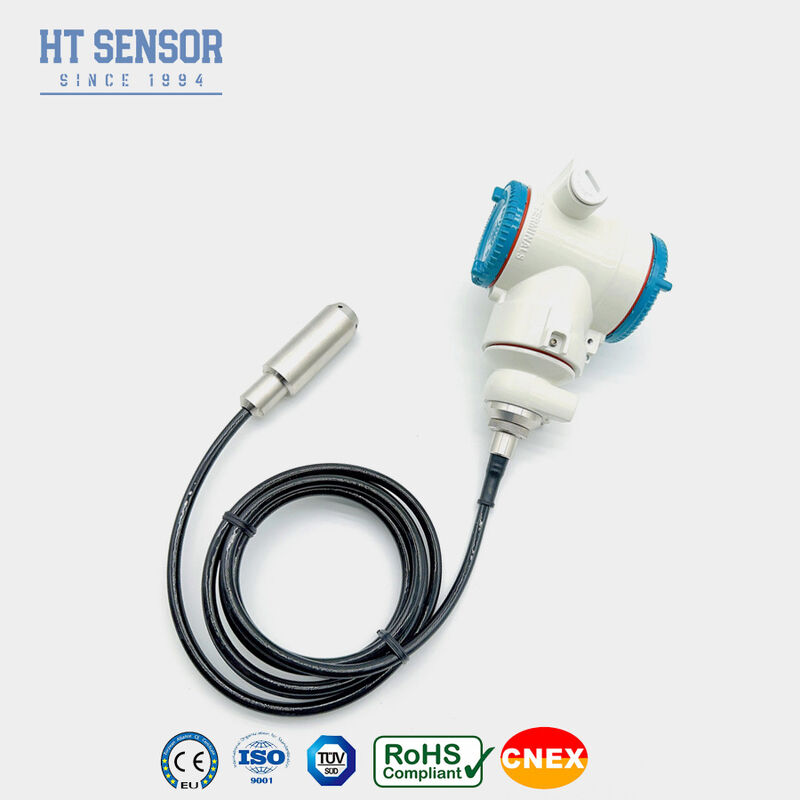

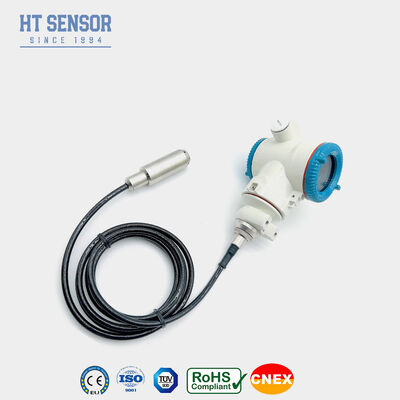

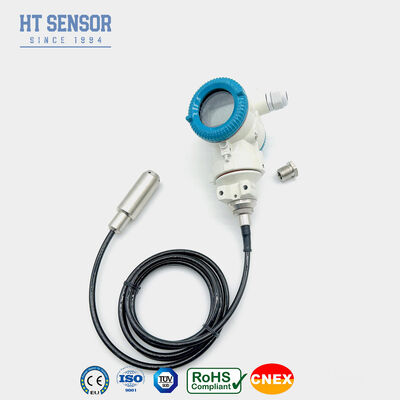

| ハイライト: | 4-20mA出力液体レベル発信器,316Lステンレス鋼圧力センサー,IP68 防水レベルセンサー |
||
| 測定範囲 | 0～1m…400mH2O |
| 圧力タイプ | ゲージ圧、絶対圧、封じ込め圧 |
| 過負荷 | 定格範囲の2倍以下 |
| 精度 @ 25℃ | ±0.25% (標準) ±0.5% (最大) |
| 再現性 | ±0.03% (標準) ±0.05%FS (最大) |
| ヒステリシス | ±0.03% (標準) ±0.05%FS (最大) |
| 長期安定性 | ±0.15%F.S/年 (最大) |
| ゼロ点温度ドリフト | ±0.01%FS/℃ (>100KPa)、±0.02%FS/℃ (≦100Kpa) |
| スパン温度ドリフト | ±0.01%FS/℃ (>100KPa)、±0.02%FS/℃ (≦100Kpa) |
| 補償温度 | 0～50℃ (0～1m、0～2m); 0～70℃ |
| 動作温度 | -20～80℃ |
| 保管温度 | -30～100℃ |
| 振動 | 10g、55Hz～2kHz |
| 衝撃 | 100g |
| ハウジング材質 | 鋳造アルミニウム、1Cr18Ni9Ti |
| ダイヤフラム材質 | 316Lステンレス鋼 |
| 絶縁抵抗 | 100MΩ以上 @100VDC |
| 防爆等級 | ExiaIICT6 |
| 保護等級 | IP68 |
| Oリングシール | フッ素ゴム |
| 重量 | 約1.5Kg (ケーブルなし) |
| ケーブル材質 | ポリエチレン、ポリウレタン、PTFEケーブル |
| 出力信号 | 供給電圧 | 出力タイプ |
|---|---|---|
| 4～20mA | 15～30VDC | 2/3/4線式 |
| RS485通信プロトコル | 4線式 |
| BH93420 | コード | 外形構造 |
| I | 圧力送信機 | |
| 測定範囲 | 0～10m…400m | |
| コード | 電源 | |
| D1 | 24VDC | |
| D2 | 5VDC | |
| D3 | その他 | |
| コード | 出力信号 | |
| S1 | 4～20mADC | S5 - 0～20mADC |
| S2 | 1～5VDC | S6 - 0～10VDC |
| S3 | 0～5VDC | S7 - 0.5～4.5VDC |
| S4 | 0～10mADC | S8 - RS485 |
| コード | 圧力タイプ | |
| G | ゲージ圧 | |
| A | 絶対圧 | |
| S | 封じ込め基準圧 | |
| コード | 材質 | |
| 01 | 304ステンレス鋼 | |
| 02 | 316Lステンレス鋼 | |
| コード | ケーブル材質 | |
| C1 | PE | |
| C2 | PU |
