| 証明: | CE, RoHS, ISO9001 |
|---|---|
| 最小注文数量: | 1 |
| 価格: | 40 |
| 出力信号: | アナログタイプ | 製造工程: | 拡散シリコン |
|---|---|---|---|
| 材料: | ステンレス鋼 | IP等級: | IP68 |
| 正味重量: | 0.3KG | ダイヤフラム材質: | 316L ステンレス鋼 |
| 長期 安定性: | +-0.2%F.S/年 | 動作温度: | -20~80°C |
| 測定範囲: | 0〜10m…400m | 正確さ: | ±0.25％（typ。）±0.5％（最大） |
| 再現性: | ±0.03％（typ。）±0.05％FS（最大） | 梱包の詳細: | ±0.03％（typ。）±0.05％FS（最大） |
| ゼロポイントドリフト: | ±1.5％FS（typ。）±2％fs（最大） | フルスケールドリフト: | ±1.5％f.sr（typ。）±2％fs（最大） |
| 絶縁抵抗: | > =100MΩ@100VDC | ||

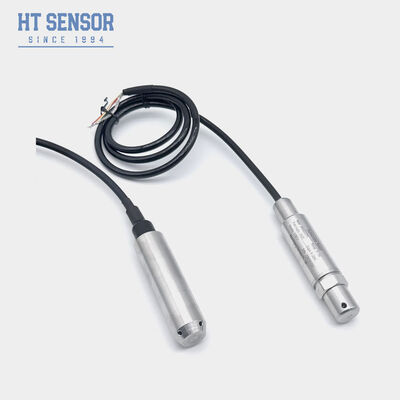

| ハイライト: | 316L ステンレス鋼の液体レベル発信器,IP68レベル送信機,4-20mA 出力圧力センサ |
||
| 測定範囲 | 0～10m…400m |
| 過負荷容量 | 定格範囲の2倍以下 |
| 精度 @ 25℃ | ±0.25% (標準) ±0.5% (最大) |
| 再現性 | ±0.03% (標準) ±0.05%FS (最大) |
| ヒステリシス | ±0.03% (標準) ±0.05%FS (最大) |
| 長期安定性 | ±0.2%F.S/年 (最大) |
| ゼロ点温度ドリフト | ±1.5%F.S (標準) ±2%F.S (最大) |
| フルスケール温度ドリフト | ±1.5%F.Sr (標準) ±2%F.S (最大) |
| 補償温度 | 0-50℃ (0-1m, 0-2m); 0-70℃ |
| 動作温度 | -20～80℃ |
| 保管温度 | -30～100℃ |
| 耐振動性 | 10g, 55Hz～2kHz |
| ハウジング材質 | 1Cr18Ni9Ti |
| ダイヤフラム材質 | 316Lステンレス鋼 |
| 絶縁抵抗 | 100MΩ以上 @ 100VDC |
| 防爆等級 | ExiaIICT6 |
| 保護等級 | IP67, IP68 |
| Oリングシール | フッ素ゴム |
| 重量 | 約0.3Kg (ケーブルなし) |
| ケーブル材質 | ポリエチレン、ポリウレタン |
| 出力信号 | 供給電圧 | 出力タイプ |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4線式 |
| 0～10/20mA | 3線式 | |
| 0/1～5V 0/1～10V 0.5～4.5V | 5VDC | |
| RS485通信プロトコル | 3.6～30V / バッテリー | 4線式 |
| カテゴリ | コード | 説明 |
|---|---|---|
| 製品シリーズ | BH93420 | 圧力トランスミッター |
| 外形構造 | I | 圧力トランスミッター |
| 測定範囲 | 0～10m…400m | |
| 電源 | D1 | 24VDC |
| 電源 | D2 | 5VDC |
| 電源 | D3 | その他 |
| 出力信号 | S1 | 4～20mADC |
| 出力信号 | S2 | 1～5VDC |
| 出力信号 | S3 | 0～5VDC |
| 出力信号 | S4 | 0～10mADC |
| 出力信号 | S5 | 0～20mADC |
| 出力信号 | S6 | 0～10VDC |
| 出力信号 | S7 | 0.5～4.5VDC |
| 出力信号 | S8 | RS485 |
| 圧力タイプ | G | ゲージ圧 |
| 圧力タイプ | A | 絶対圧 |
| 圧力タイプ | S | 封止基準圧 |
| 材質 | 01 | 304ステンレス鋼 |
| 材質 | 02 | 316Lステンレス鋼 |
| ケーブル材質 | C1 | PE |
| ケーブル材質 | C2 | PU |
