| 証明: | CE, RoHS, ISO9001 |
|---|---|
| 最小注文数量: | 1 |
| 価格: | 60 |
| 型番: | BH93420-I | 圧力範囲: | ゲージ圧力、絶対圧力 |
|---|---|---|---|
| 精度等級: | 00.25%00.5% | IP等級: | IP68 |
| 正味重量: | 0.3KG | ダイヤフラム材質: | 316L ステンレス鋼 |
| ケーブルの材質: | PE,PU,PTFE | 測定範囲: | 0-1m~200m |
| 過負荷容量: | ≤2x定格範囲 | 動作温度: | -20~80°C |
| 保管温度: | -30〜100ºC | ハウジング材質: | 1CR18NI9TI、316Lステンレス鋼 |
| 絶縁抵抗: | > =100MΩ@100VDC | 防爆等級: | エキシアルCT6 |
| 出力信号: | 4〜20mA、0〜10/20mA、0/1〜5V、0/1〜10V、0.5〜4.5V | ||

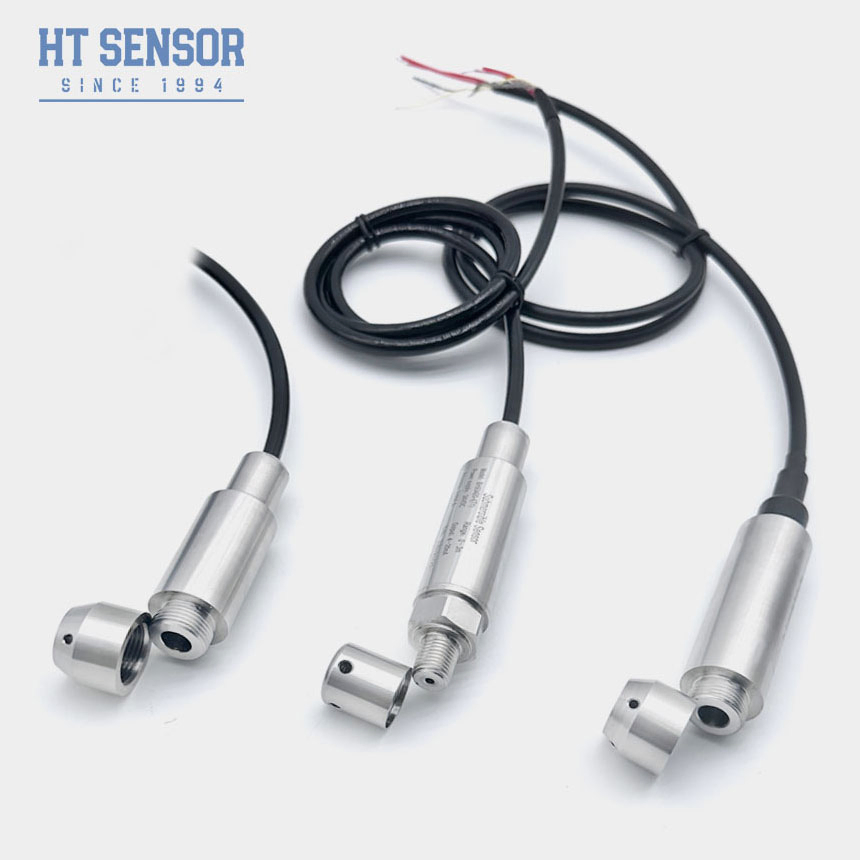

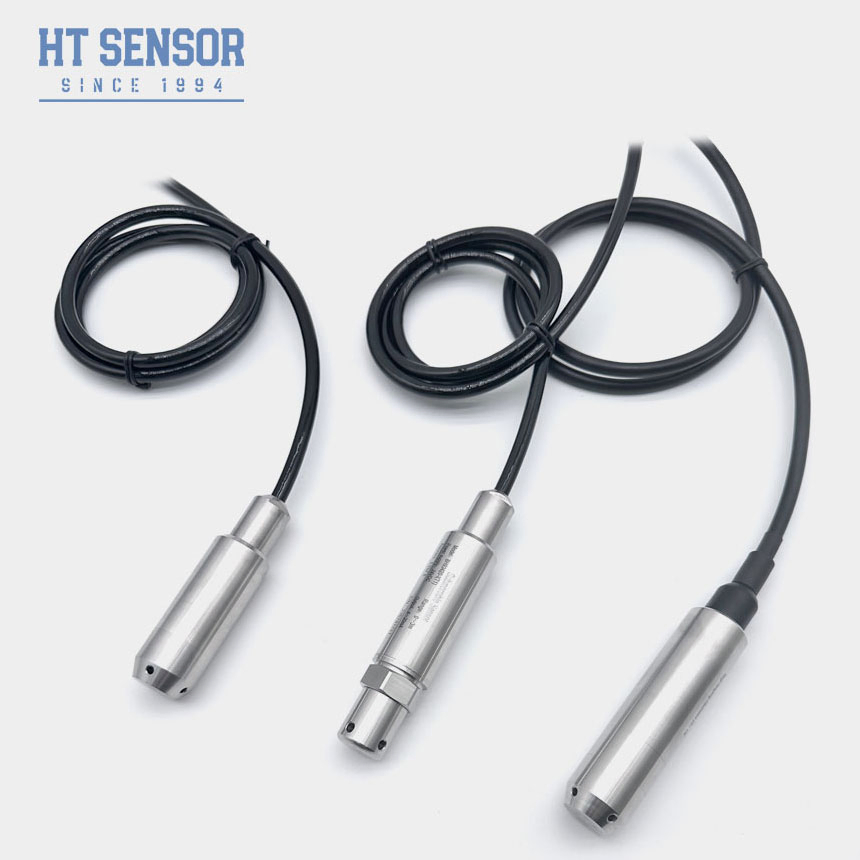

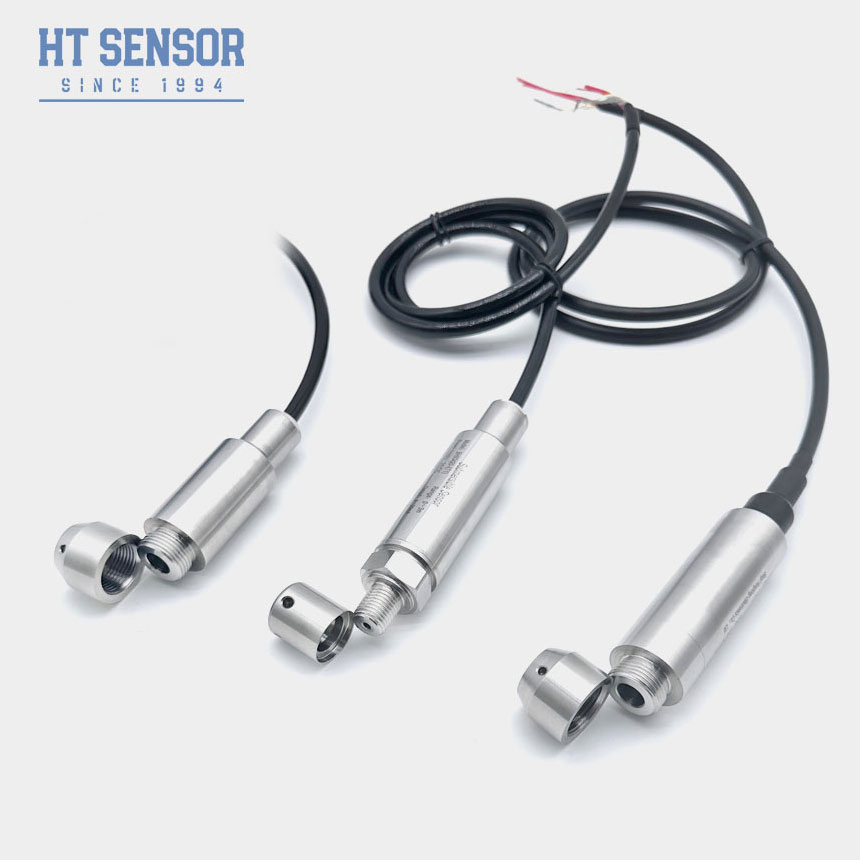

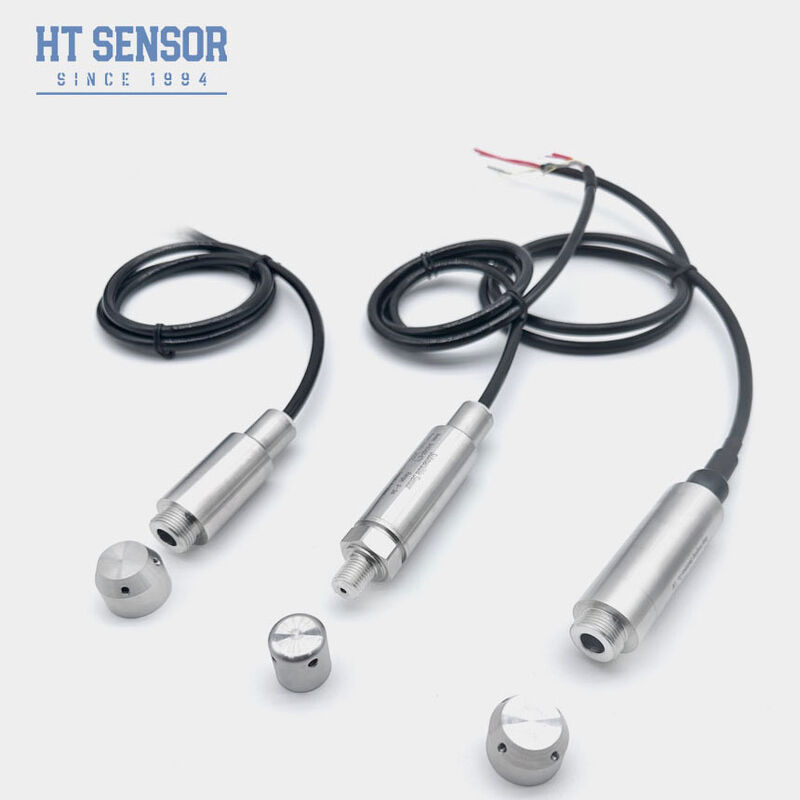

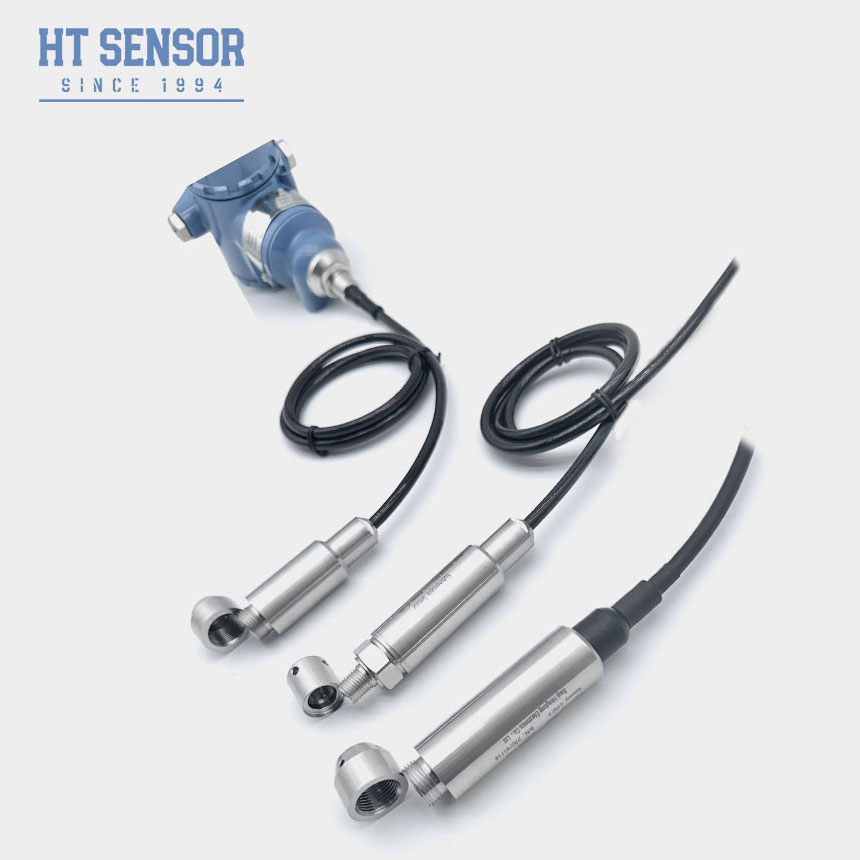

| ハイライト: | 4-20mA 液体レベルトランスミッター,316Lステンレス鋼圧力センサー,IP68レベル送信機 |
||
| 測定範囲 | 0~10m...400m |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | ≤ 2X 指定範囲 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.2%F.S/年 (最大) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C (0-1m. 0〜2m) 0〜70°C |
| 動作温度 | -20~80°C |
| 貯蔵温度 | -30〜100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| ショック | 100g |
| 住宅用材料 | 1Cr18Ni9Ti,316Lステンレス鋼 |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | >=100MΩ@100VDC |
| 防爆等級 | エキシアルCT6 |
| 保護評価 | IP67,IP68 |
| Oリングシール | フロアゴム |
| 体重 | ~0.3Kg (ケーブルなし) |
| ケーブル材料 | ポリエチレン,ポリウレタン |
| 出力信号 | 供給電圧 | アウトプットタイプ |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
| BH93420 | コード | 図面 建設 | |
| IT | 圧力トランスミッター | ||
| 測定範囲 | 0~10m...400m | ||
| コード | 電源 | ||
| D1 | 24VDC | ||
| D2 | 5VDC | ||
| D3 | ほか | ||
| コード | 出力信号 | ||
| S1 | 4~20mADC | S5 | 0~20mADC |
| S2 | 1~5VDC | S6 | 0~10VDC |
| S3 | 0~5VDC | S7 | 0.5~4.5VDC |
| S4 | 0~10mADC | S8 | RS485 |
| コード | 圧力の種類 | ||
| G | 計測圧 | ||
| A について | 絶対 的 圧力 | ||
| S | 密封された基準圧 | ||
| コード | 材料 | ||
| 01 | 304 ステンレス | ||
| 02 | 316L ステンレス | ||
| コード | ケーブル材料 | ||
| C1 | PU | ||
| C2 | PTFE |
