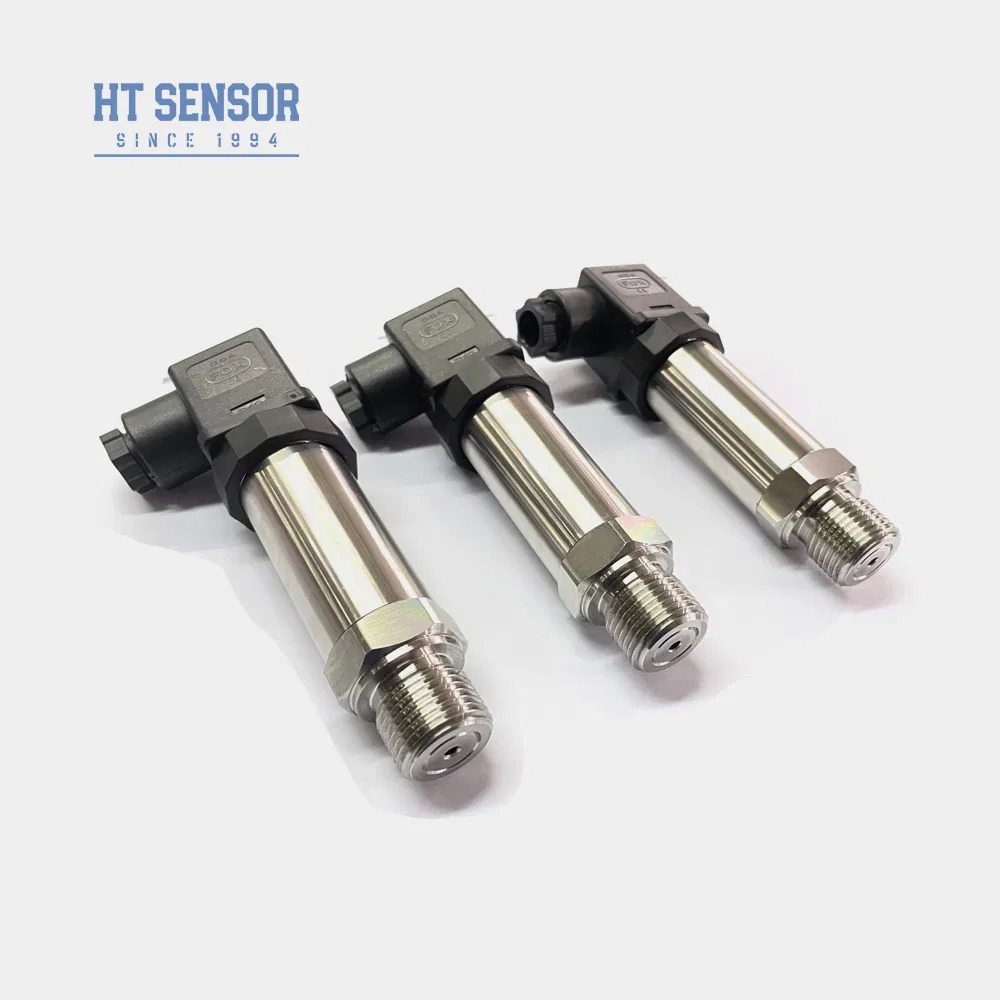

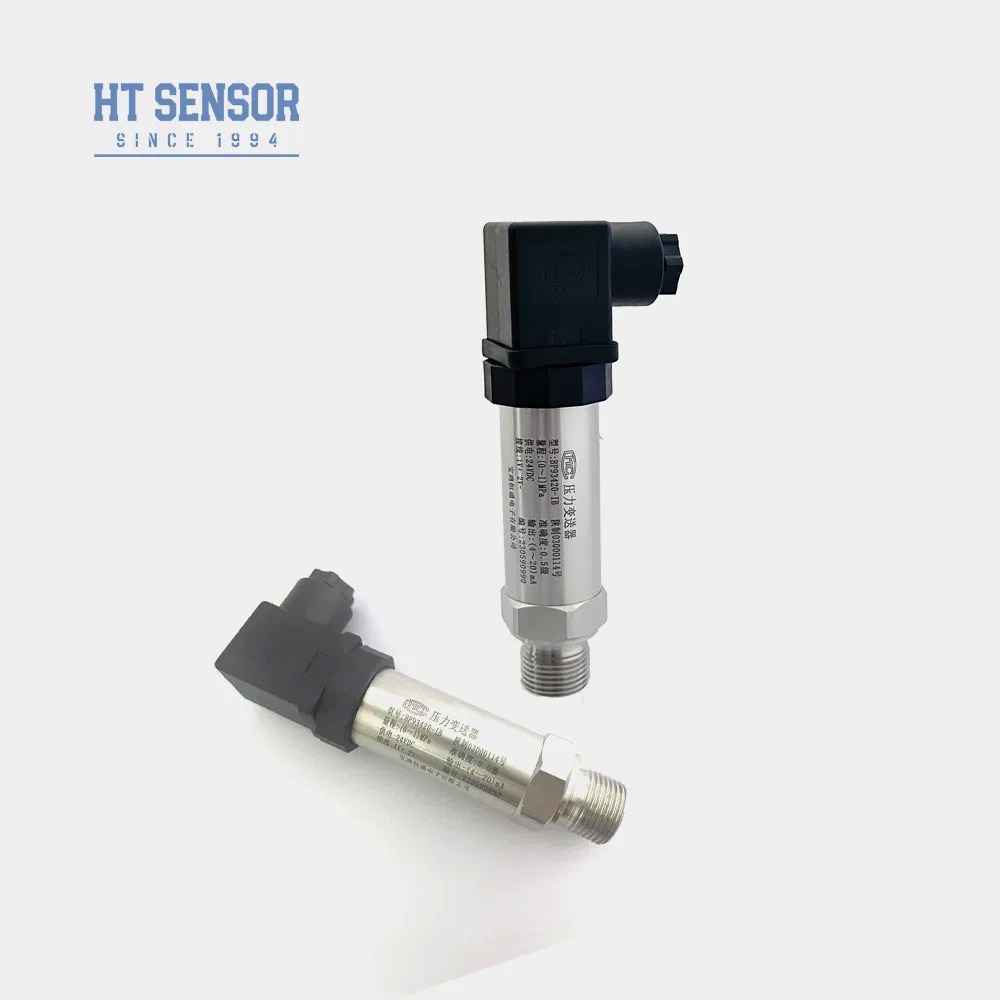

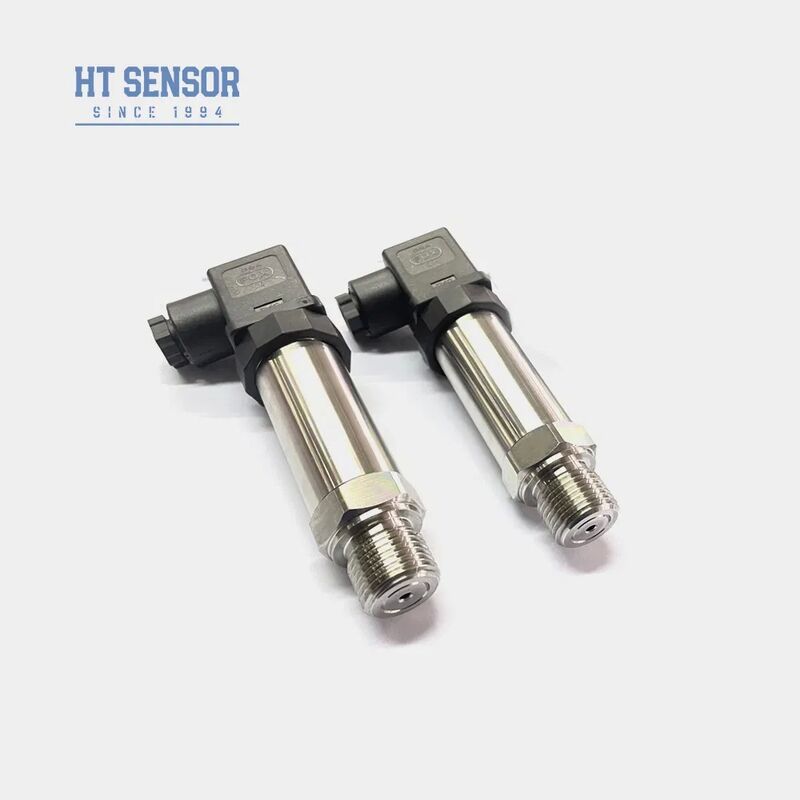

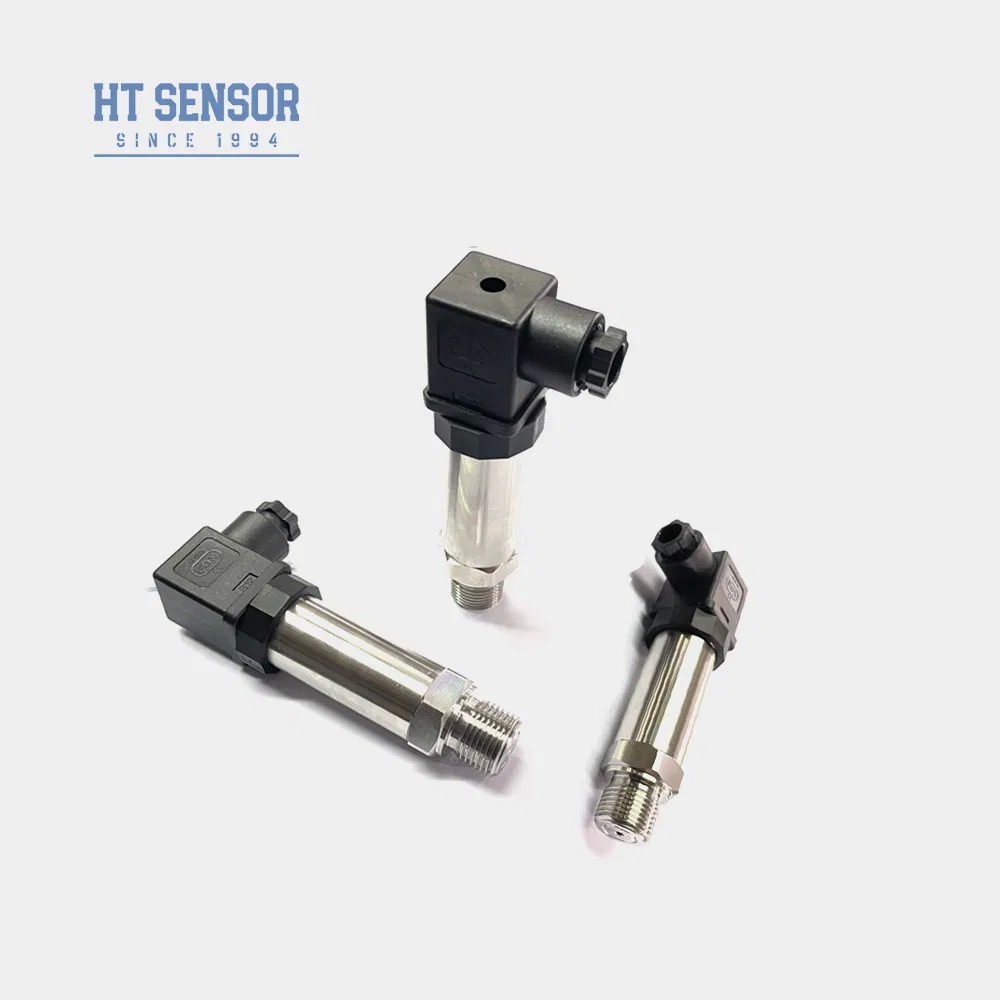

4-20mA 316L ステンレス鋼 IP65 液体測定用 圧力トランスミッターレベルセンサー
Product Details
| 型番: | BP93420-IB | 測定媒体: | 液体 |
|---|---|---|---|
| 精度等級: | 0.5g | 圧力範囲: | 0kpa~10kpa...100MPa |
| IP等級: | IP65 | 圧力式: | 測定圧,絶対圧,密封圧 |
| ハウジング材質: | 316L | 長期 安定性: | +-0.2%F.S/年 (タイプ) |
| ダイヤフラム材質: | 316L | 絶縁抵抗: | 100MΩ100VDC |
| 防爆等級: | 前db IIC T6 GB | Oリングシール: | フロアゴム |
| 重さ: | ~0.15kg | 出力信号: | 4〜20mA、0〜10/20mA、0/1〜5V、0/1〜10V、0.5〜4.5V |
| 動作温度: | -20ºC〜80ºC | ||
| ハイライト |
4-20ma圧力送信機,316Lステンレス鋼のレベルセンサー,IP65 圧力トランスデューサ |
||
Product Description
- ステンレス鋼の構造で広い測定範囲
- 複数の圧力インターフェースの構成が利用可能
- コンパクトで軽量な設計で 簡単に設置できます
- 調節可能なゼロとフルスケール校正
- 高精度測定 完全不?? 鋼構造
- 316Lステンレス鋼を用いた不腐食性ガスと液体の圧力測定
- 海洋および航空産業のアプリケーション
- 石油,化学,メタルルギー,発電,水文学の産業プロセス制御
- 水力・空気制御システム
| 測定範囲 | -100kPa...0kPa ~ 10kPa...100MPa オーケー |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 超負荷容量 | ≤ 1.5 倍 定数範囲 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | 0.1%FS |
| ヒステレシス | 0.1%FS |
| 長期 安定性 | ±0.1%F.S/年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 補償温度 | 0〜70°C (≤10MPa,調整可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動抵抗 | 10g,55Hz~2kHz |
| 住宅用材料 | 304316L 不同鋼 |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.15kg |
| 出力信号 | 供給電圧 | アウトプットタイプ |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
- 製品と接触する材料との互換性を確認する
- 爆発防止型は,デジタルディスプレイヘッドを除く
- LCD/LEDディスプレイの送信機には20VDC以上の電源が必要です.
- 防雷装置を設置し,適切な接地を確保する
- フルーアゴムOリング -20oCから250oCまで指定; -20oC以下の温度ではEPDMを指定する.
- デフォルトの1.5mポリエチレンケーブル;必要に応じて代替材料を指定する.
- 特殊条件の通知:強い振動,衝撃力,電磁/RF干渉
| コード | 図面 建設 |
|---|---|
| IB | 一般圧力トランスミッター |

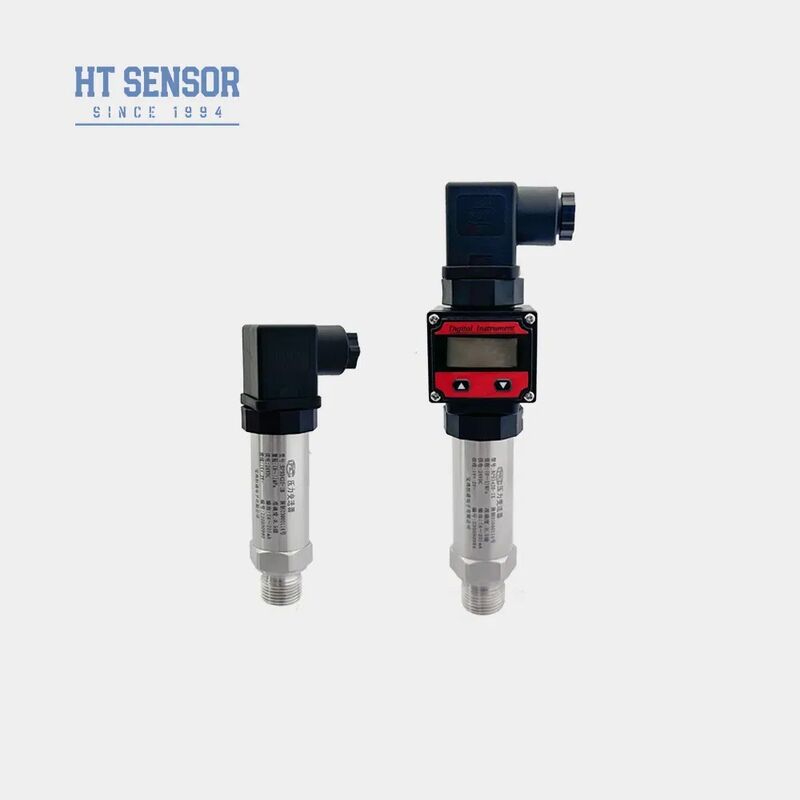

| 第9回 | プレッシャートランスミッタを表示 |
| IE | 衝撃耐性航空圧力トランスミッター |
| IIC/III | 工業用 一般型/ディスプレイ用 圧力トランスミッター |
| IF について | 防湿圧力トランスミッター |
| IIE/IIIE | 一般/ディスプレイ圧力トランスミッター |
| IN | 空調専用圧力トランスミッター |
| IC | 高温圧力トランスミッター |
| IQ1/IQ2 | 大型弁/高温圧力トランスミッター |
| カテゴリー | コード | 記述 |
|---|---|---|
| 測定範囲 | -0だった1...0~0だった01...100MPa | 各種範囲で利用可能 |
| (0-X) Kpa または MPa | X は実際の測定範囲を示します. | |
| 電源 | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | ほか | |
| 出力信号 | S1 | 4~20mADC |
| S2 | 1~5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5~4.5VDC | |
| 圧力接続 | J1 | M20×15 |
| J2 | G1/2 | |
| J3 | G1/4 | |
| J4 | 7/16-20UNF | |
| J5 | ほか | |
| 電気接続 | B1 | ヒルシュマン |
| B2 | PG7プラグ | |
| B3 | 密封ケーブル出力 | |
| B4 | 2088 工業用コーティング | |
| B5 | 2088 ディスプレイ付き産業用ケース | |
| B6 | ほか | |
| 圧力の種類 | G | 計測圧 |
| A について | 絶対 的 圧力 | |
| S | 密封された基準圧 | |
Product Highlights
BP93420-IB 4 ～ 20mA 圧力トランスミッタは、0.5% の精度、IP65 保護、および 316L ステンレス鋼構造を提供します。 ±0.2%FS/年の安定性、幅広い圧力範囲、工業用液体測定アプリケーション向けのカスタマイズ可能なオプションが特徴です。
