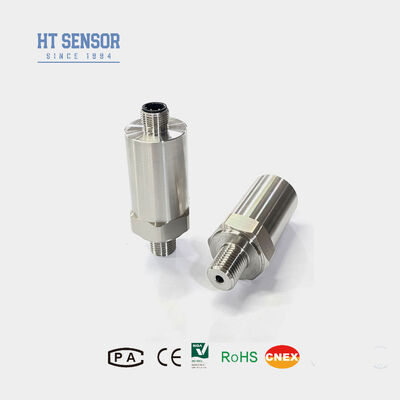

工業用圧力センサー BP156 M12*1 G1/4 レベルセンサーの圧力トランスミッター
Product Details
| 型番: | BP156 | 測定媒体: | 液体 |
|---|---|---|---|
| 精度グレード: | 0.5g | 圧力範囲: | 0kpa～10kpa..……40MPa |
| 圧力式: | 測定圧,絶対圧,密封圧 | 補償温度: | -10℃〜70℃ |
| 過負荷: | 定格範囲の1.5倍以下 | 正確さ: | ±0.25％（typ。）±0.5％（最大） |
| 長期 安定性: | ±0.1％FS/年（typ。）±0.2％FS/年（最大） | 動作温度: | -20ºC〜80ºC |
| 保管温度: | -40ºC〜120ºC | 横隔膜材料: | 316L |
| 重さ: | ~0.25kg | ||
| ハイライト |
保証付きのシリコン圧力センサー,高精度シリコン圧力センサー,産業用シリコン圧力センサー |
||
Product Description
- ステンレス構造と多様な圧力界面形状による広い測定範囲
- IP65保護等級のステンレススチール構造
- ゼロおよびフルスケールの調整可能な校正
- オールステンレス構造による高精度
- 316L ステンレス鋼を使用した非腐食性気体および液体の圧力測定
- 海洋および航空産業のアプリケーション
- 石油、化学、冶金、発電、水文学などの産業用オンサイトプロセス
- 油圧および空圧制御システム
| 測定範囲 | 0kPa～10kPa…40MPa |
|---|---|
| 圧力式 | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | 定格範囲の1.5倍以下 |
| 25℃での精度 | ±0.25% (標準) ±0.5% (最大) |
| 再現性とヒステリシス | 0.02%FS(標準) 0.05%FS(最大) |
| 長期安定性 | ±0.1%FS/年(標準) ±0.2%FS/年(最大) |
| ゼロ点温度ドリフト | ±0.02%FS/℃(≤100KPa) ±0.01%FS/℃(>100KPa) |
| フルスケール温度ドリフト | ±0.02%FS/℃(≤100KPa) ±0.01%FS/℃(>100KPa) |
| 周波数応答 | 2.4Khz |
| 補償温度 | 0～70℃(≤10MPa、カスタマイズ可能) |
| 動作温度 | -20℃～80℃ |
| 保管温度 | -40℃～120℃ |
| 振動 | 10g、55Hz～2kHz |
| ハウジング材質 | 304,316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ DC100V |
| 防爆定格 | Ex ia IIC T6 Ga |
| 保護等級 | IP65 |
| 重さ | ～0.25kg |
| 出力信号 | 供給電圧 | 出力タイプ |
|---|---|---|
| 4～20mA 0～10/20mA | DC12～30V | 2/3/4線 |
| 0/1～5V 0/1～10V 0.5～4.5V | DC5V | 3線 |
- 測定媒体が製品の接触部分と互換性があることを確認してください
- 防爆タイプの製品にはデジタル表示ヘッドは含まれません
- LCD または LED ディスプレイ ヘッドを備えた送信機の場合、電源は 20VDC 未満であってはなりません
- 信頼性の高い動作のために、避雷装置を設置し、適切な接地を確保してください。
- -20℃以下の動作温度の場合は、フッ素ゴムの代わりにEPDM Oリングシールを選択してください。
- デフォルトのケーブル長は 1.5m (ポリエチレン素材) - 代替品を順番に指定してください
- 強い振動、衝撃力、電磁妨害などの特別な要件がある場合はお知らせください。
| コード | 概要 構造図 |
|---|---|
| 5 | パッカードプラグ |
| 6 | 密閉型ダイレクト出力ケーブル 1.5 メートル |
| 7 | ミニ ハーシュマン コネクタ |
| 8 | ラージ ハーシュマン コネクタ |
| コード | 電源 |
|---|---|
| D1 | DC24V |
| D2 | DC5V |
| D3 | 他の |
| コード | 出力信号 |
|---|---|
| S1 | DC4～20mA |
| S2 | DC1～5V |
| S3 | DC0～5V |
| S4 | 0～10mADC |
| S5 | 0～20mADC |
| S6 | DC0～10V |
| S7 | DC0.5～4.5V |
| コード | 圧力接続 |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | その他(¢50.4フランジ) |
| コード | 電気接続 |
|---|---|
| B1 | ハーシュマン |
| B2 | PG7 |
| B3 | ケーブル密閉コンセント 1.5 メートル |
| B4 | 他の |
| コード | 圧力式 |
|---|---|
| G | ゲージ圧 |
| あ | 絶対圧力 |
| S | 密閉基準圧力 |
Product Highlights
BP156 圧力伝送器BP156 圧力トランスミッタは、信号測定素子として HT シリーズシリコン耐圧絶縁膜油封入コアを使用しています。信号処理回路はステンレス鋼のハウジング内にあり、センサー信号を標準出力信号に変換します。この製品は、安定した信頼性の高い性能を保証するために、コンポーネント、半製品、完成品の厳格なテストと経年検査を受けています。製品の特徴ステンレス構造と多様な圧力界面形状による広い測定範囲IP65保護等級のステンレススチール構造ゼロおよびフルスケールの調整可能な校正オールステンレス構造による高精度アプリケーション316L ステンレス鋼を使用した非腐食性気体および液体の圧力測定...
