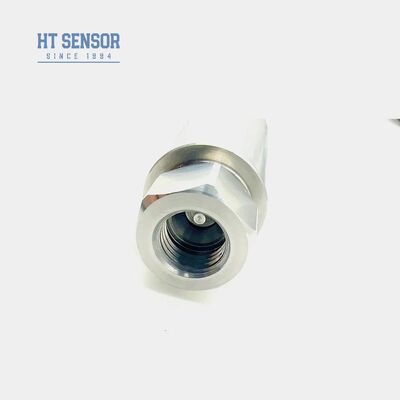

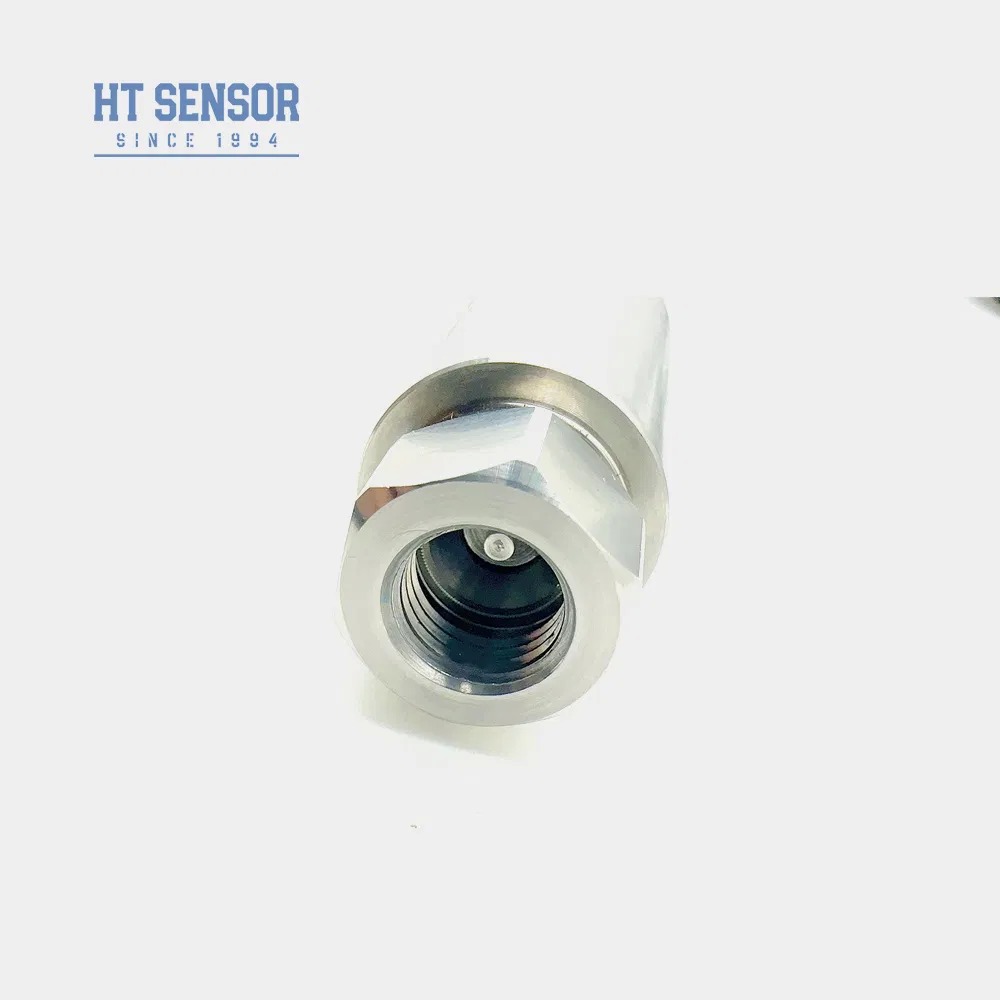

Hengtong 4-20mA エア圧力トランスミッタ シリコンピエゾ抵抗圧力センサ 工業用
Product Details
| 型番: | BP156 | 測定媒体: | ガスと液体 |
|---|---|---|---|
| 精度グレード: | 0.5％ | 圧力範囲: | 0kPa~10kPa...40MPa |
| IP等級: | ip65 | 圧力式: | 測定圧,絶対圧,密封圧 |
| ハウジング材質: | 304 | 補償時間: | 0-70℃ |
| 横隔膜材料: | 316L | 出力信号: | 4～20mA / 0.5～4.5V |
| 電源電圧: | DC12～30V / DC5V | 出力タイプ: | 2/3/4線 |
| 重さ: | ~0.25kg | ||
| ハイライト |
4-20mA エア圧力トランスミッタ,シリコンピエゾレシシブ圧力センサー,保証付きの工業圧力センサー |
||
Product Description
- ステンレス鋼の構造で広い測定範囲
- 複数の圧力インターフェースの構成が利用可能
- コンパクトで軽量な設計で 簡単に設置できます
- 高精度の測定 ステンレス鋼構造
- 調節可能なゼロとフルスケール校正
- 316Lステンレス鋼を用いた不腐食性ガスと液体の圧力測定
- 海洋および航空産業のアプリケーション
- 石油,化学,メタルルギー,発電,水文学の産業プロセス制御
- 水力・空気制御システム
| 測定範囲 | 0kPa ~ 10kPa...5MPa |
|---|---|
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 超負荷容量 | 指定範囲の ≤ 1.5 倍 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し性とヒステレシス | 0.02%F.S. (タイプ) 0.05%F.S. (最大) |
| 長期 安定性 | ±0.1%F.S./年 (典型) ±0.2%F.S./年 (最大) |
| ゼロ点温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 全尺度温度変動 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 周波数応答 | 2.4KHz |
| 補償温度 | 0〜70°C (≤10mpa,カスタマイズ可能) |
| 動作温度 | -20°C~80°C |
| 貯蔵温度 | -40°C~120°C |
| 振動抵抗 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 304316L |
| 弁膜材料 | 316L |
| 断熱抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb について |
| 保護評価 | IP65 |
| Oリングシール | フロアゴム |
| 体重 | ~0.05kg |
| 出力信号 | 供給電圧 | 出力型 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
- 測定基質が製品の接触材料と互換性を確保する
- 爆発防止型には,デジタルディスプレイヘッドは含まれない.
- LCDまたはLEDディスプレイの送信機は,電源 ≥20VDCを必要とする.
- 防雷装置を設置し,信頼性の高い動作のために適切な接地を確保する
- -20oC以下の動作温度では,フッロゴムではなくEPDMOリングシールを選択します.
- デフォルトのケーブル長さは1.5m (ポリエチレン材料)
- 振動,衝撃,電磁気干渉に関する特殊要件を指定する.
| コード | 図面 建設 |
|---|---|
| 5 | パッカードプラグ |

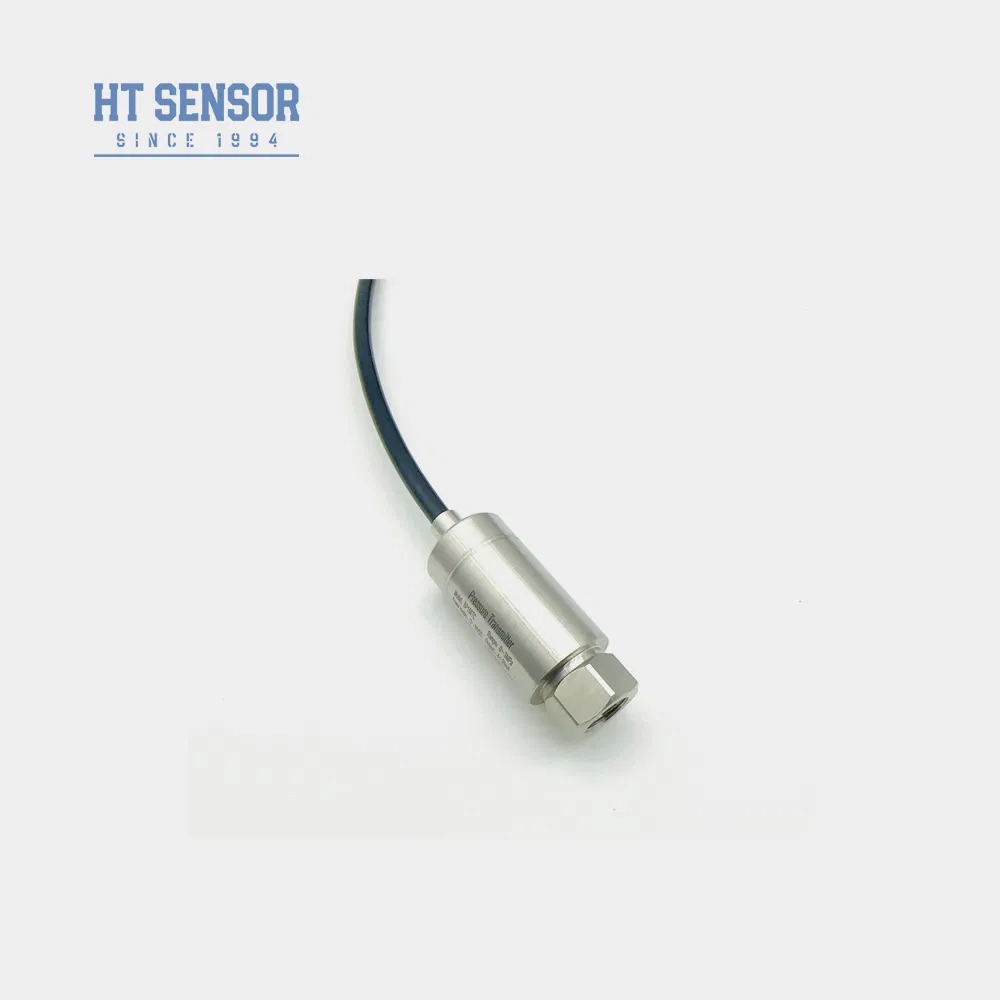

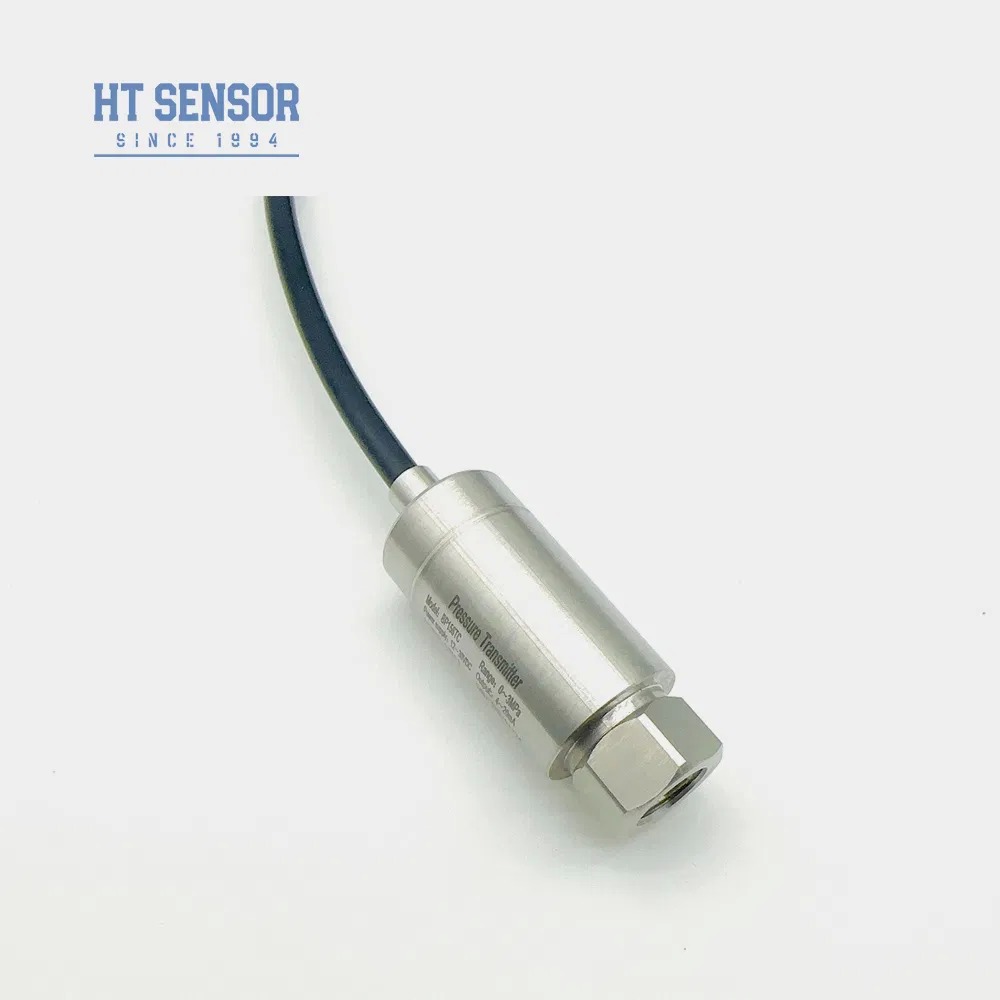

| 6 | 密封された直接出力ケーブル 1.5m |
| 7 | ミニヒルシュマン接続器 |
| 8 | 大型ヒルシュマン接続器 |
(0-X) Kpa または MPa
| コード | 電源 |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | ほか |
| コード | 出力信号 |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| コード | 圧力接続 |
|---|---|
| J1 | M20×15 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | 他の物 (※50,4 フレンズ) |
| コード | 電気接続 |
|---|---|
| B1 | ヒルシュマン |
| B2 | PG7 |
| B3 | ケーブル 密閉 出口 1.5m |
| B4 | ほか |
| コード | 圧力の種類 |
|---|---|
| G | 計測圧 |
| A について | 絶対 的 圧力 |
| S | 密封された基準圧 |
Product Highlights
BP156 圧力トランスミッターBP156 圧力トランスミッタは,気圧圧縮機や冷却機器用に特別に設計された費用対効果の高いソリューションです.高性能トランスミッター回路と先端技術を統合要求の高い産業環境でも 優れた信頼性を有します 主要 な 特徴ステンレス鋼の構造で広い測定範囲複数の圧力インターフェースの構成が利用可能コンパクトで軽量な設計で 簡単に設置できます高精度の測定 ステンレス鋼構造調節可能なゼロとフルスケール校正産業用用途316Lステンレス鋼を用いた不腐食性ガスと液体の圧力測定海洋および航空産業のアプリケーション石油,化学,メタルルギー,発電,水文学の産業プロセス制御水力・空気制御シ...
