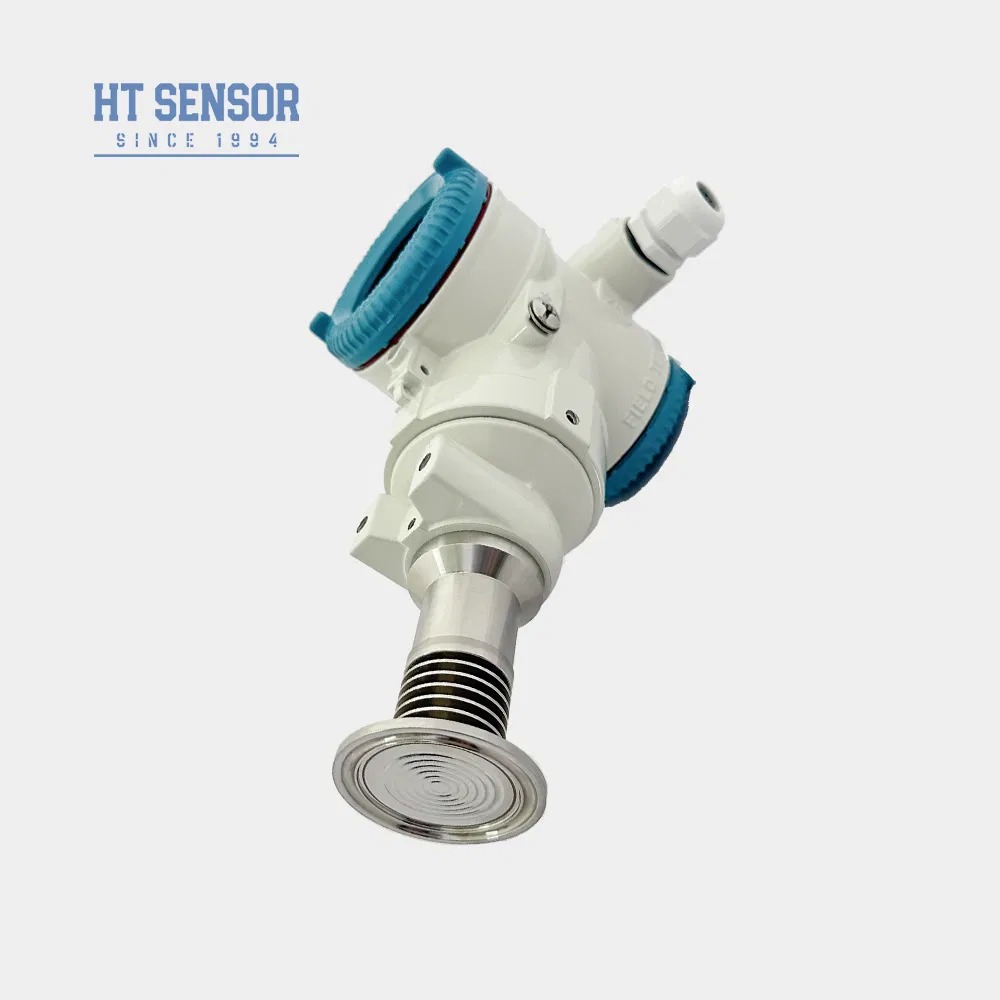

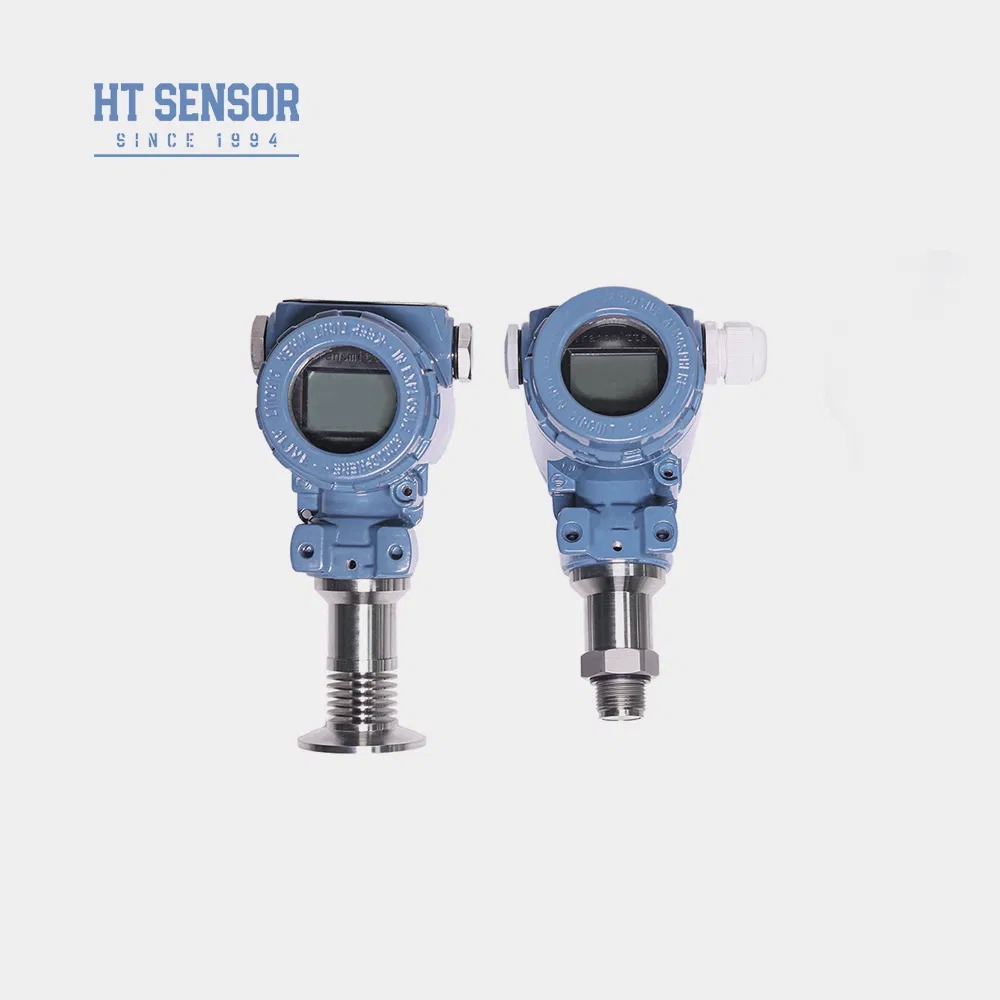

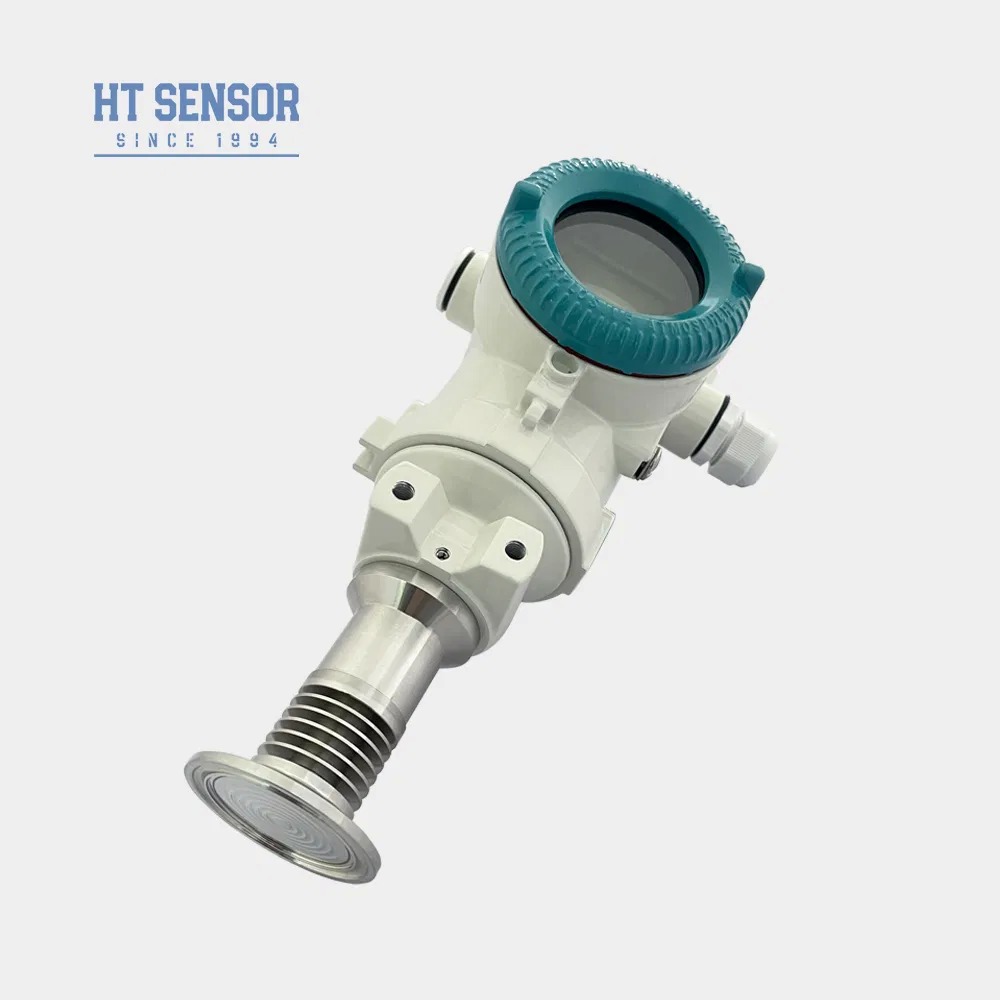

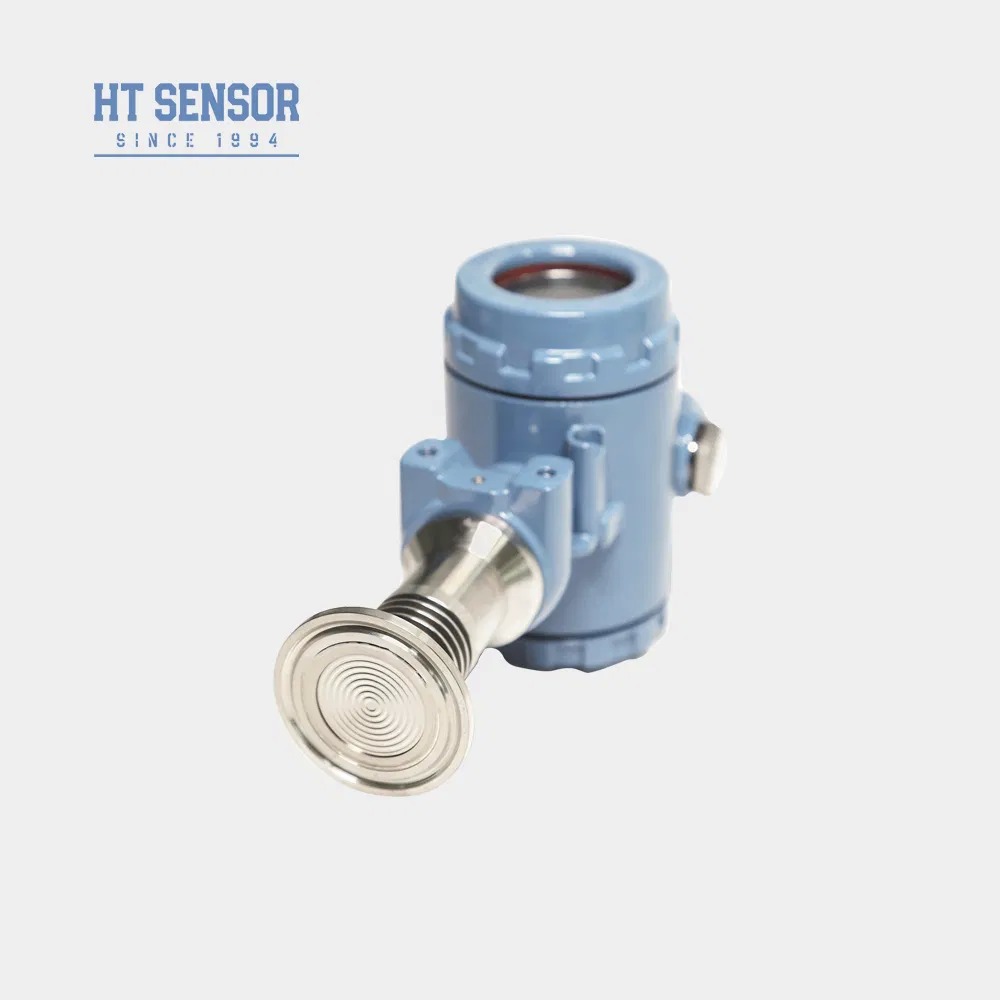

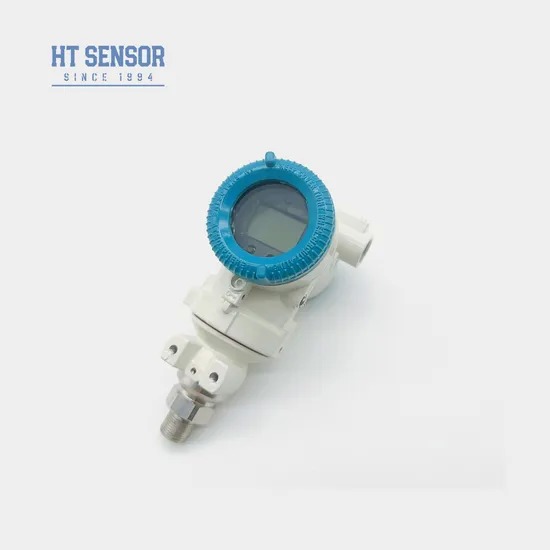

HTセンサー イージー クリーン デジタル トランスデューサー 4-20mA+Hart フラッシュ圧力センサー送信機
Product Details
| 型番: | BP93420-IIIQT | 測定媒体: | 空気と液体 |
|---|---|---|---|
| 精度グレード: | 0.5％ | 圧力範囲: | -100kpa...0kpa ～30kpa...3.5MPa |
| IP等級: | ip65 | 圧力式: | 測定圧,絶対圧,密封圧 |
| 長期 安定性: | +-0.1%F.S/年 (タイプ) | 出力信号: | 4-20mA/ハート/485 |
| 測定範囲: | -100kPa…0kPa〜35kPa…3.5MPa | 過負荷: | 定格範囲の1.5倍以下 |
| ゼロ点温度変動: | ±0.02％FS/ºC（≤100kpa）±0.01％FS/ºC（> 100kpa） | フルスケールの温度ドリフト: | ±0.02％FS/ºC（≤100kpa）±0.01％FS/ºC（> 100kpa） |
| ハイライト |
イージー クリーン デジタル圧力センサー,4-20mA+Hart フラッシュ圧力送信機,保証付きのシリコン圧力センサー |
||
Product Description
- さまざまな圧力インターフェースオプション
- 媒体のスケール付着を防ぐための衛生用途向け設計
- 完全ステンレス鋼構造による高精度
- 清掃が容易な設計
- 316L を使用した非腐食性ガスおよび液体の測定に適しています
- 環境保護および化学産業に最適
- 海洋および航空産業で使用
- 医療、バイオ医薬品、食品衛生産業に最適
| 測定範囲 | -100kPa…0kPa ~ 35kPa…3.5MPa |
|---|---|
| 圧力タイプ | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | 定格範囲の ≤ 1.5 倍 |
| 精度 @ 25ºC | ±0.25% (標準) ±0.5% (最大) |
| 再現性 & ヒステリシス | 0.02%F.S(Typ.) 0.05%F.S(Max.) |
| 長期安定性 | ±0.1%F.S/年(Typ.) ±0.2%F.S/年(Max.) |
| ゼロ点温度ドリフト | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| フルスケール温度ドリフト | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| 周波数応答 | 2.4Khz |
| 補償温度 | 0-70ºC(≤10mpa,カスタマイズ可能) |
| 動作温度 | -20ºC~80ºC |
| 保管温度 | -40ºC~120ºC |
| 振動 | 10g,55Hz ~ 2kHz |
| ハウジング材質 | 304,316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆等級 | Ex db IIC T6 Gb |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 重量 | ~1kg |
| 出力信号 | 電源電圧 | 出力タイプ |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 線式 |
| 0~10/20mA | 3 線式 | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC | |
| RS485 通信プロトコル | 3.6~30V / バッテリー | 4 線式 |
| コード | 概要構造 |
|---|---|
| IB | 一般圧力トランスミッタ |
| IX | 表示圧力トランスミッタ |
| IE | 耐衝撃航空圧力トランスミッタ |
| IIC/III | 産業用一般/表示圧力トランスミッタ |
| IF | 防湿圧力トランスミッタ |
| IIE/IIIE | 一般/表示圧力トランスミッタ |
| IN | 空調専用圧力トランスミッタ |
| IC | 高温圧力トランスミッタ |
| IQ/IQT | 大口径/高温圧力トランスミッタ |
(0-X)Kpa または MPa | X: 実際の測定範囲を示します
| コード | 電源 |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | その他 |
| コード | 出力信号 |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| コード | 電気接続 |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 プラグ |
| B3 | シールドケーブル出力 |
| B4 | 2088 産業用ケーシング |
| B5 | 2088 産業用ケーシング（ディスプレイ付き） |
| B6 | その他 |
| コード | 圧力タイプ |
|---|---|
| G | ゲージ圧 |
| A | 絶対圧 |
| S | 密閉基準圧力 |
- 製品を選択する際は、測定対象媒体が製品の接触部品と互換性があることを確認してください。
- ご注文の際は、防爆型製品にはデジタル表示ヘッドは含まれていないことにご注意ください。
- LCD または LED 表示ヘッド付きのトランスミッタを注文する場合、トランスミッタの電源は 20VDC 以上である必要があります。
- 信頼性の高い動作を確保するために、現場に避雷器を設置し、適切な接地を確保してください。
- フッ素ゴム O リングの定格動作温度範囲は -20ºC ～ 250ºC です。-20ºC 未満の温度の場合は、EPDM O リングシールを選択してください。
- デフォルトのケーブル長は 1.5m で、3 つの材質があります。指定がない場合は、ポリエチレンケーブル材が供給されます。
- 強い振動、瞬間的な衝撃力、または強い電磁干渉などの特別な要件については、ご注文時にご指定ください。
Product Highlights
BP93420-IIIQT 高温フラッシュ圧力トランスミッタ 高衛生条件を必要とする液体試験用途向けの、宝鶏恒通製高温フラッシュ圧力センサ。 製品紹介 BP93420-IIIQT は、ステンレス鋼ハウジング内に信号処理回路を内蔵した、1.5mm クランプで取り付け可能な大口径高温トランスミッタで、センサ信号を標準出力信号に変換します。この圧力トランスミッタは、主に高い衛生条件が要求される用途で使用され、衛生的な環境下での信頼性と正確な圧力測定を保証します。 製品の特徴 さまざまな圧力インターフェースオプション 媒体のスケール付着を防ぐための衛生用途向け設計 完全ステンレス鋼構造による高精度 清...
