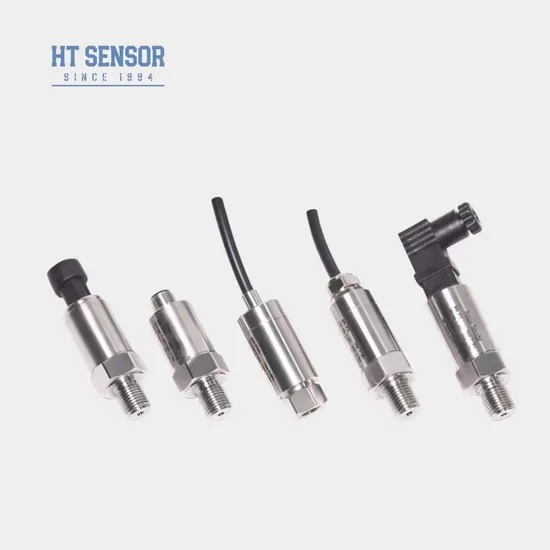

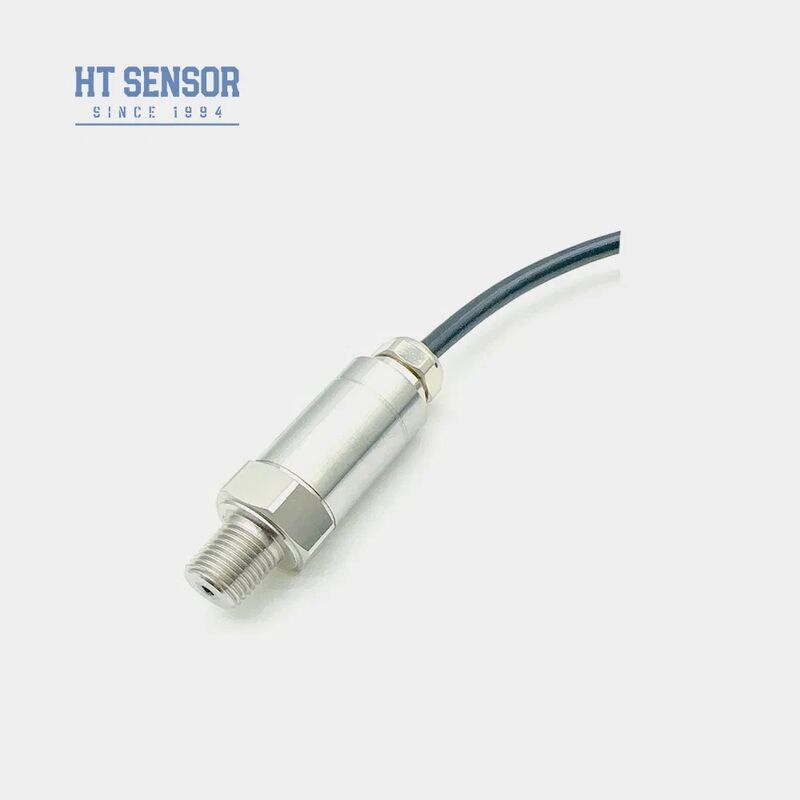

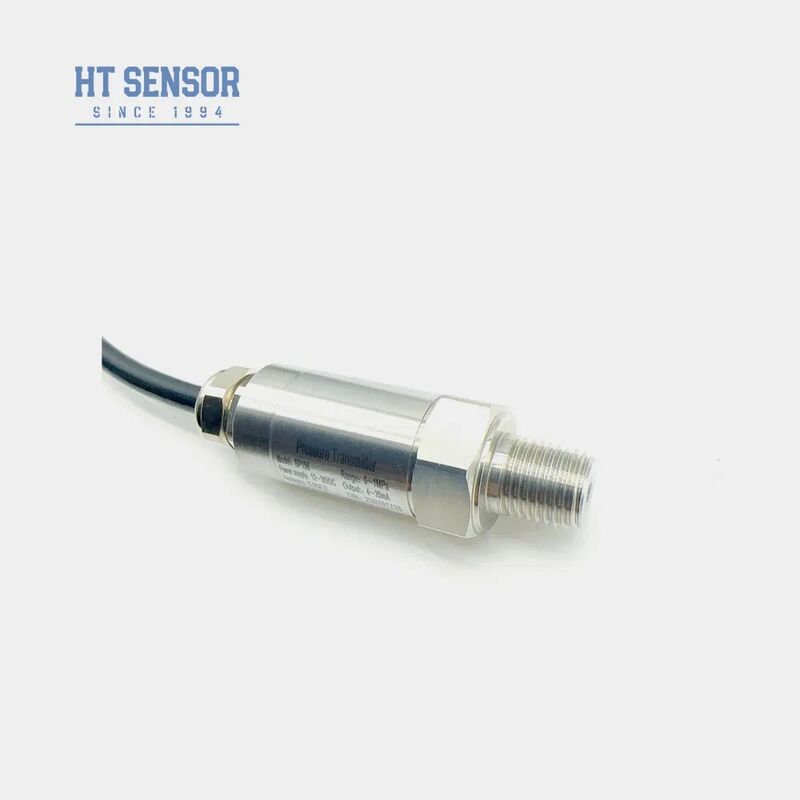

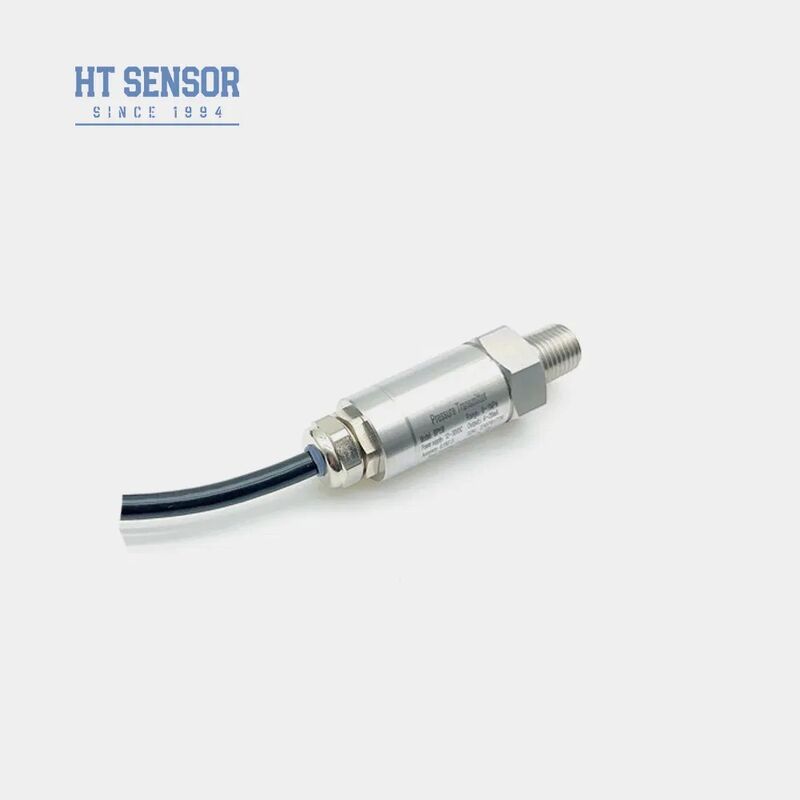

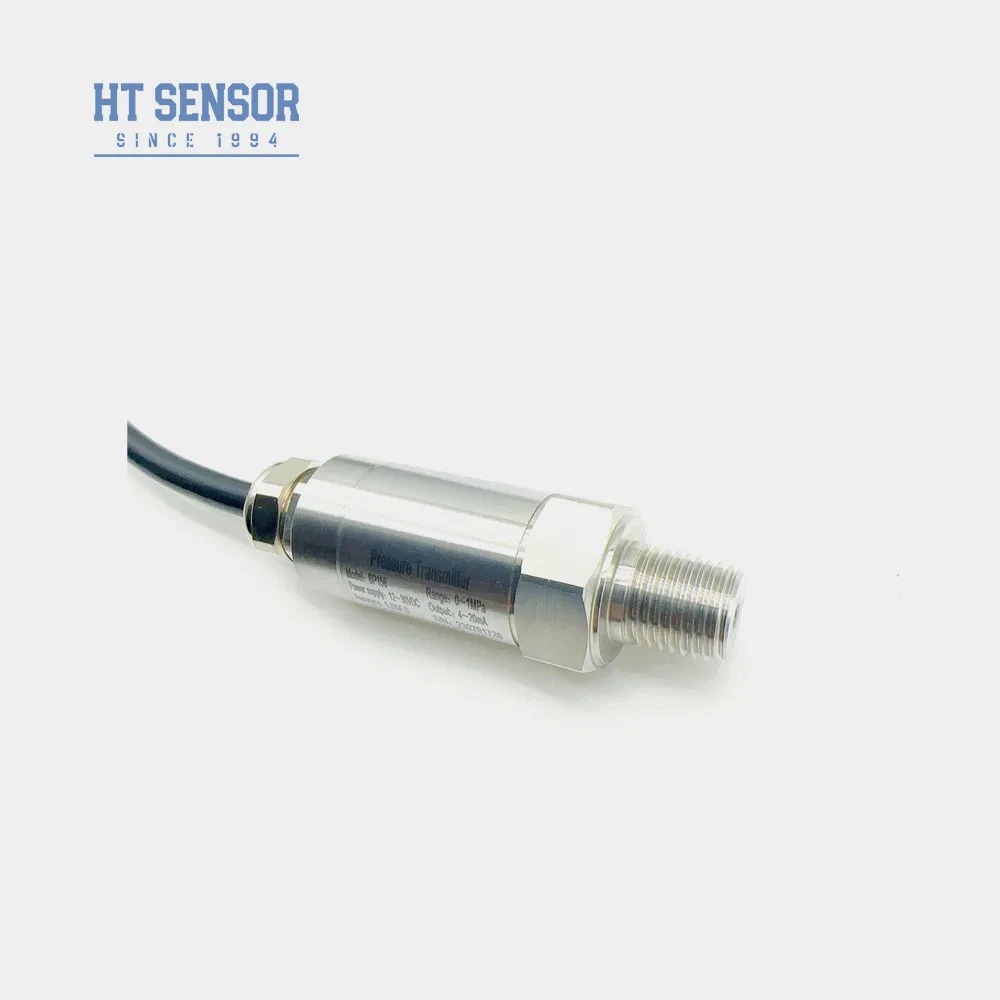

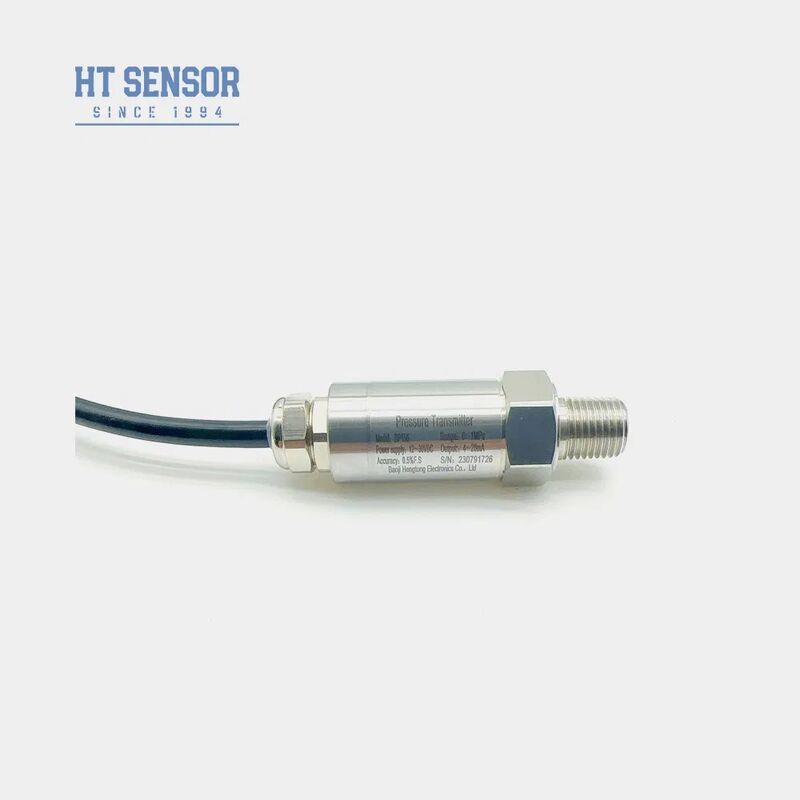

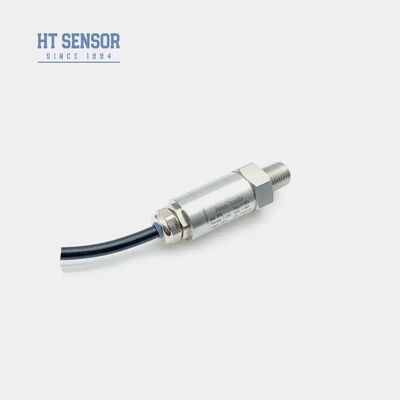

高精度シリコン圧力トランスミッタ 空気圧センサー HTセンサー付き産業用
Product Details
| 型番: | BP156 | 測定媒体: | ガスと液体 |
|---|---|---|---|
| 圧力範囲: | 0kPa~10kPa...40MPa | IP等級: | ip65 |
| 圧力式: | 測定圧,絶対圧,密封圧 | 動作温度。: | -20℃〜80℃ |
| 過負荷容量: | 定格範囲の1.5倍以下 | 精度 @25ºC: | ±0.25％（typ。）±0.5％（最大） |
| 長期 安定性: | ±0.1％FS/年（typ。）±0.2％FS/年（最大） | 横隔膜材料: | 316L |
| 絶縁抵抗: | 100MΩ100VDC | 重さ: | ~0.25kg |
| ハイライト |
高精度シリコン圧力センサー,工業用気圧伝達機,HTセンサー圧力トランスミッター |
||
Product Description
- ステンレス鋼構造による広い測定範囲
- 複数の圧力インターフェース構成が利用可能
- オールステンレス鋼構造による保護等級 IP65
- ゼロおよびフルスケール校正機能
- 高精度な測定精度
- 316Lステンレス鋼を使用した非腐食性気体および液体の圧力測定
- 海洋および航空産業のアプリケーション
- 石油、化学、冶金、発電、水文学における産業プロセスの監視
- 油圧および空圧制御システム
| 測定範囲 | 0kPa～10kPa…40MPa |
|---|---|
| 圧力式 | ゲージ圧、絶対圧、密閉圧 |
| 過負荷容量 | 定格範囲の1.5倍以下 |
| 25℃での精度 | ±0.25% (標準) ±0.5% (最大) |
| 再現性とヒステリシス | 0.02%FS(標準) 0.05%FS(最大) |
| 長期安定性 | ±0.1%FS/年(標準) ±0.2%FS/年(最大) |
| ゼロ点温度ドリフト | ±0.02%FS/℃(≤100KPa) ±0.01%FS/℃(>100KPa) |
| フルスケール温度ドリフト | ±0.02%FS/℃(≤100KPa) ±0.01%FS/℃(>100KPa) |
| 周波数応答 | 2.4Khz |
| 補償温度 | 0～70℃(≤10MPa、カスタマイズ可能) |
| 動作温度 | -20℃～80℃ |
| 保管温度 | -40℃～120℃ |
| 耐振動性 | 10g、55Hz～2kHz |
| ハウジング材質 | 304、316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ DC100V |
| 防爆定格 | Ex ia IIC T6 Ga |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 重さ | ～0.25kg |
| 出力信号 | 供給電圧 | 出力タイプ |
|---|---|---|
| 4～20mA | DC12～30V | 2/3/4線 |
| 0～10/20mA | 3線 | |
| 0/1～5V 0/1～10V 0.5～4.5V |
DC5V |
- 測定された媒体が製品の接触材料と互換性があることを確認してください
- 防爆モデルにはデジタルディスプレイヘッドは含まれません
- LCD または LED ディスプレイを備えた送信機には ≥20VDC の電源が必要です
- 信頼性の高い動作のために、避雷装置を設置し、適切な接地を確保してください。
- -20°C 未満の動作温度の場合は、EPDM O リング シールを選択してください
- デフォルトのケーブル長は 1.5m (ポリエチレン素材)
- 振動、衝撃、電磁干渉に対する特別な要件を指定する
| BP15X | アナログ圧力伝送器 |
|---|---|
| コード | 概要 構造図 |
| 5 | パッカードプラグ |
| 6 | 密閉型ダイレクト出力ケーブル 1.5 メートル |
| 7 | ミニ ハーシュマン コネクタ |
| 8 | ラージ ハーシュマン コネクタ |
| 測定範囲 | 0kPa～10kPa…5MPa (0-X)Kpa または MPa | X: 実際の測定範囲 |
| コード | 電源 |
| D1 | DC24V |
| D2 | DC5V |
| D3 | 他の |
| コード | 出力信号 |
| S1 | DC4～20mA |
| S2 | DC1～5V |
| S3 | DC0～5V |
| S4 | 0～10mADC |
| S5 | 0～20mADC |
| S6 | DC0～10V |
| S7 | DC0.5～4.5V |
| コード | 圧力接続 |
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | その他（¢50.4フランジ） |
| コード | 電気接続 |
| B1 | ハーシュマン |
| B2 | PG7 |
| B3 | ケーブル密閉コンセント 1.5 メートル |
| B4 | 他の |
| コード | 圧力式 |
| G | ゲージ圧 |
| あ | 絶対圧力 |
| S | 密閉基準圧力 |
Product Highlights
BP156 高精度シリコン圧力トランスミッタ 製品概要 BP156 圧力トランスミッタは、HT シリーズ シリコン耐圧絶縁膜油充填コア技術を信号測定素子として利用しています。信号処理回路は耐久性のあるステンレス鋼の筐体内に収容されており、センサー信号を標準出力信号に変換します。各ユニットは、安定した信頼性の高い性能を保証するために、コンポーネント、半製品、完成品の厳格なテストと経年検査を受けます。 主な特長 ステンレス鋼構造による広い測定範囲 複数の圧力インターフェース構成が利用可能 オールステンレス鋼構造による保護等級 IP65 ゼロおよびフルスケール校正機能 高精度な測定精度 産業用途 ...
