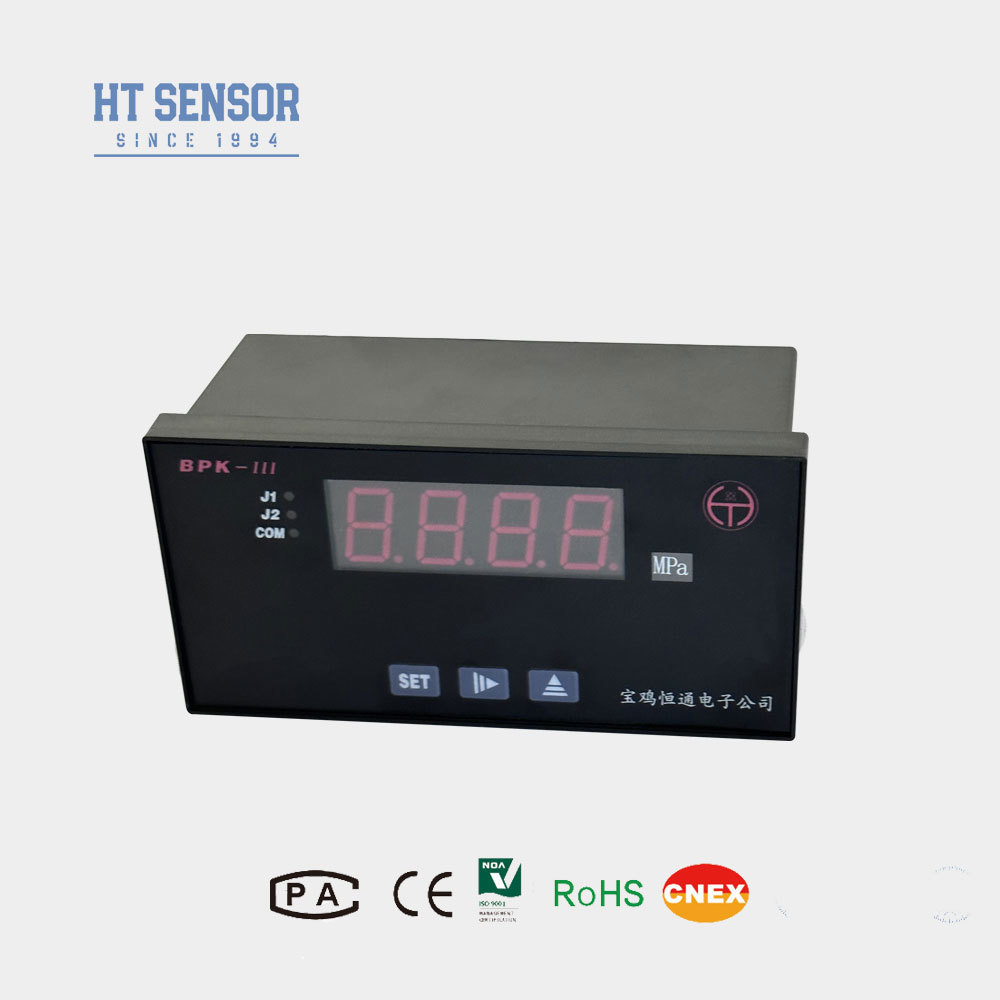

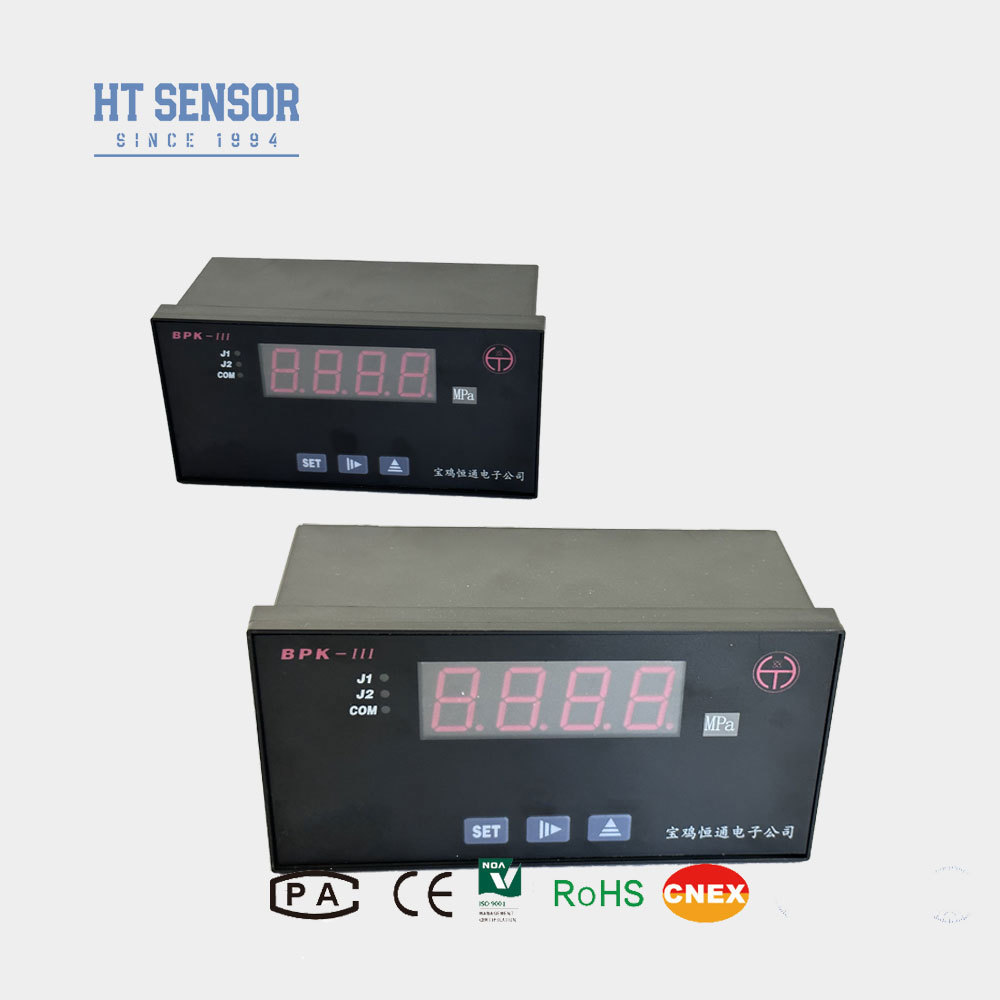

BPK-III 多種入力型圧力表示計 温度計 スイッチ表示計器
Product Details
| 型番: | BPK-IIIN | 測定範囲: | 中気圧計 |
|---|---|---|---|
| 出力: | 4〜20mA /0〜20mA | スイッチ: | 2 ピオンスイッチ |
| 入力: | PT100。 4-20mAなど | 電源電圧: | AC220V/DC24V(±10%) |
| 最大電流: | 3A(抵抗負荷)、0.3A(誘導負荷) | パネル寸法: | 152+0.8×76+0.7(BPK-IIIS) |
| ハイライト |
BPK-III 圧力表示計,保証付きの温度計スイッチ,シリコン圧力センサー入力 |
||
Product Description
- 複数のRTD,熱対,または標準入力信号のオプションが利用可能
- 非線形信号の表示範囲校正と線形信号の設定機能
- 12 ビット解像度と調整可能な範囲を持つ孤立した送信出力
- 2つのリレー出力,高/低,高/高-高,低/低-低アラームの操作タイプに設定可能
- 供給電圧: 220VAC / 24VDC (± 10%)
- 環境温度は0~50°C
- 相対湿度: ≤85% 腐食性のないガス環境
| 入力信号コード | 入力信号 | 表示範囲 | 決議 | 精度 | 入力インペデンス |
|---|---|---|---|---|---|
| 00 | T TC | 0~400°C | 1°C | 00.2% | 100K |
| 01 | R TC | 0~1600°C | 1°C | 00.2% | 100K |
| 02 | J TC | 0~1200°C | 1°C | 00.2% | 100K |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00.2% | 100K |
| 04 | B TC | 350~1800°C | 1°C | 00.2% | 100K |
| 05 | S TC | 0~1600°C | 1°C | 00.2% | 100K |
| 06 | K TC | 0~1300°C | 1°C | 00.2% | 100K |
| 07 | E TC | 0~900°C | 1°C | 00.2% | 100K |
| 08 | Pt100 RTD | -200〜600.0°C | 0.1°C | 00.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0~150.0°C | 0.1°C | 00.2% | (0.2mA) |
| 10 | 0~375Ω 遠隔圧 | 範囲の低限と高限は1999年から9999まで設定できます | 16ビット A/D サンプルを使用して -1999 から 9999 までの表示範囲は連続です | 00.2% | (0.2mA) |
| 11 | 0~75mVの電流分割器 | 00.1% | 100K | ||
| 12 | 0~30mV | 00.1% | 100K | ||
| 13 | 0~5V標準信号 | 00.1% | 100K | ||
| 14 | 1~5V標準信号 | 00.1% | 100K | ||
| 15 | 0~10V標準信号 | 00.1% | 100K | ||
| 16 | 0~10 mA の標準信号 | 00.1% | 20Ω | ||
| 17 | 0~20 mA の標準信号 | 00.1% | 20Ω | ||
| 18 | 4~20 mA の標準信号 | 00.1% | 20Ω |
| 出力信号を送信する | 現在の出力 | 送信範囲 | 隔離電圧 | 最大解像度 | 精度 | 負荷容量 | オープン回路電圧 |
|---|---|---|---|---|---|---|---|
| 00 | 4~20mA | 範囲内のデータを標準電流信号で送信する | 1500V | 12ビット | 00.3% | ≤500Ω | 15V |
| 01 | 0~20mA |
| 電圧 | AC | DC | AC | DC | AC | DC | リレー寿命 |
|---|---|---|---|---|---|---|---|
| 250V/120V | 120V/48V | < 48V | >100000回 | ||||
| 最大電流 (抵抗負荷) | 3A | 2A | 4A | 3A | 5A | 4A | |
| 最大電流 (インダクション負荷) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A |
- 送信機のための外部のDC24V/30mA電源能力
- 熱対センサーの自動温度補償機能
- 切断保護機能
| モデル | 図面の次元 | パネルの出力寸法 (mm) | 注記 |
|---|---|---|---|
| BPK-IIIS1 | 160×80×80 (水平) | 152+0.8×76+0です. この2つの数字は,7 | |
| BPK-IIIS2 | 96×48×112 (水平) | 92+0.7×44+0です. これは,5 | |
| BPK-IIIN1 | 80×160×80 (垂直) | ほら,これは,8 | |
| BPK-IIIN2 | 48×96×112 (垂直) | 44+0.5×92+0です. この数字は,7 | |
| BPK-IIIF1 | 96×96×112 (平方) | 92+0.7×92+0です. これは,7 | |
| BPK-IIIF2 | 48×48×108 (平方) | 44+0.5×44+0です. この4つの数字は,5 | J2 リレーなしのJ2 警報ランプ |
| BPK-IIIF3 | 72×72×112 | 67+0.7×67+0です. これは,7 |
Product Highlights
BPK-III 多種入力圧力表示計 温度計 スイッチ表示装置BPK-IIIN 圧力計/スイッチ製品概要BPK-IIINシリーズのコントローラには表示,制御,送信機能があり,さまざまな自動制御アプリケーションで広く適用されています.主要 な 特徴複数のRTD,熱対,または標準入力信号のオプションが利用可能非線形信号の表示範囲校正と線形信号の設定機能12 ビット解像度と調整可能な範囲を持つ孤立した送信出力2つのリレー出力,高/低,高/高-高,低/低-低アラームの操作タイプに設定可能 テクニカル仕様エネルギーと環境供給電圧: 220VAC / 24VDC (± 10%)環境温度は0~50°C相対湿度...
