詳細情報

型番:	BPK-IV	測定範囲:	中気圧計
タイプ:	デジタルディスプレイ	正確さ:	1
画面:	デジタル	構造:	表示ゲージ
関数:	ローカル表示タイプ,電気信号制御	コントロールポイント:	2ポイント
入力:	圧力/温度/PT100など	電源電圧:	AC220V/DC24V(±10%)
周囲温度:	0~50°C	相対湿度:	≤85%非腐食性ガス
解決:	12bits	リレー寿命:	>100000回
マックス。現在:	3A(抵抗負荷)、0.3A(誘導負荷)
ハイライト:	黒色プラスチック圧力計 , 温度制御計器 , シリコン圧力センサー表示

製品の説明

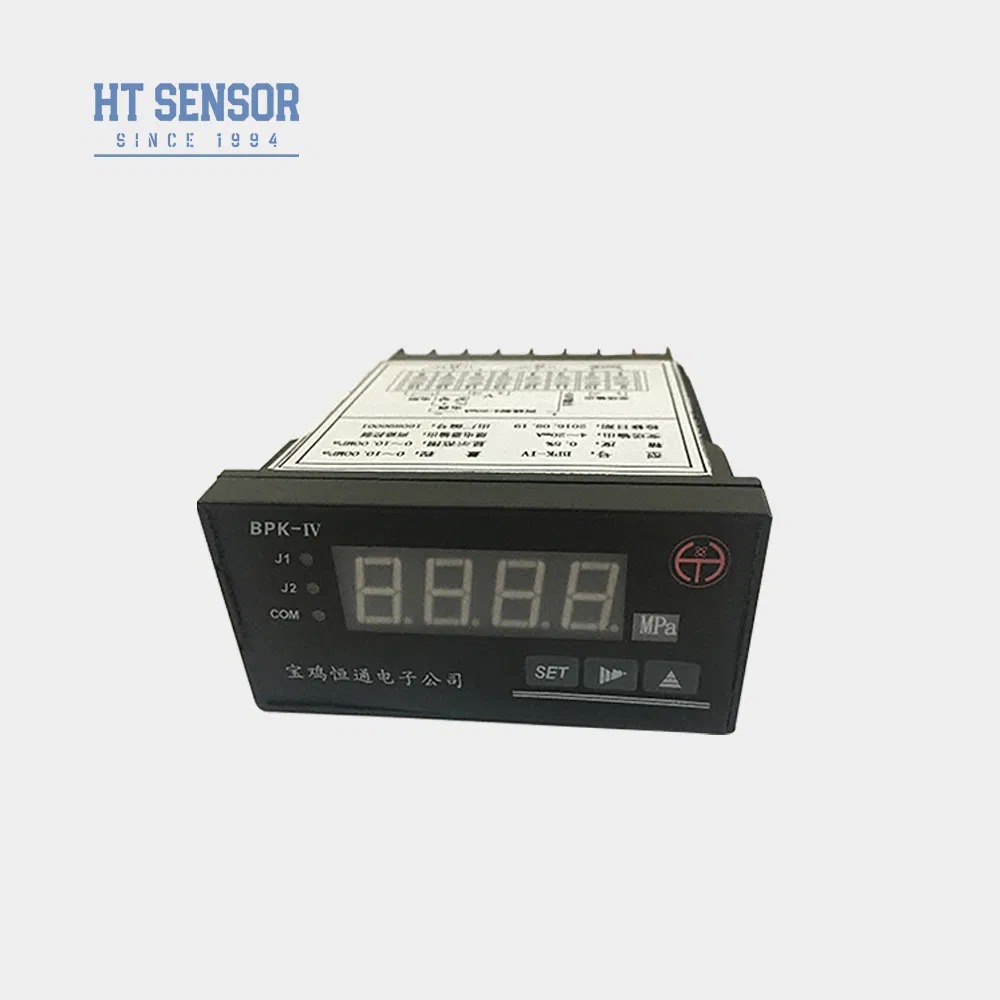

BPK-IV 圧力計/スイッチ

産業用計測装置用の制御機能を持つ黒いプラスチック素材のディスプレイ.

製品概要

BPK-IVシリーズのコントローラでは,インダストリアル環境における様々な自動制御アプリケーションのための表示,制御,および伝送機能を組み合わせています.

主要な特徴

テクニカル仕様

電源:220VAC / 24VDC (± 10%)

操作環境:0~50°Cの環境温度 ≤85%の相対湿度腐食性のないガス環境

入力信号パラメータ

入力信号コード	入力信号	表示範囲	決議	精度	入力インペデンス
00	T TC	0~400°C	1°C	00.2%	100K
01	R TC	0~1600°C	1°C	00.2%	100K
02	J TC	0~1200°C	1°C	00.2%	100K
03	WRe3-WRe25 TC	0~2300°C	1°C	00.2%	100K
04	B TC	350~1800°C	1°C	00.2%	100K
05	S TC	0~1600°C	1°C	00.2%	100K
06	K TC	0~1300°C	1°C	00.2%	100K
07	E TC	0~900°C	1°C	00.2%	100K
08	Pt100 RTD	-200〜600.0°C	0.1°C	00.2%	(0.2mA)
09	Cu50 RTD	-50.0~150.0°C	0.1°C	00.2%	(0.2mA)
10	0~375Ω 遠隔圧	1999年から999年までカスタマイズできる	16ビット A/D サンプル	00.2%	(0.2mA)
11	0~75mVの電流分割器			00.1%	100K
12	0~30mV			00.1%	100K
13	0~5V標準信号			00.1%	100K
14	1~5V標準信号			00.1%	100K
15	0~10V標準信号			00.1%	100K
16	0~10 mA の標準信号			00.1%	20Ω
17	0~20 mA の標準信号			00.1%	20Ω
18	4~20 mA の標準信号			00.1%	20Ω

アナログ電流出力

出力信号を送信する	現在の出力	送信範囲	隔離電圧	最大解像度	精度	負荷容量	オープン回路電圧
00	4~20mA	範囲内のデータを標準電流信号で送信する	1500V	12ビット	00.3%	≤500Ω	15V
01	0~20mA

この製品は,出力電流信号を4~20mAまたは0~20mAで製造されています.カスタムオーダーは利用可能か,ユーザーは 1 ~ 5V の外部抵抗 (250Ω または 500Ω) を接続することができます.0~5V,または0~10Vの電圧変換 (レジスタの精度は出力電圧の精度に直接影響する).

リレー出力仕様

電圧	最大電流 (抵抗負荷)	最大電流 (インダクション負荷)	リレー寿命
250V/120V	3A AC / 2A DC	0.3A AC / 0.2A DC	>100,000サイクル
120V/48V	4A AC / 3A DC	0.4A AC / 0.3A DC
< 48V	5A AC / 4A DC	0.5A AC / 0.4A DC

ほかの特徴

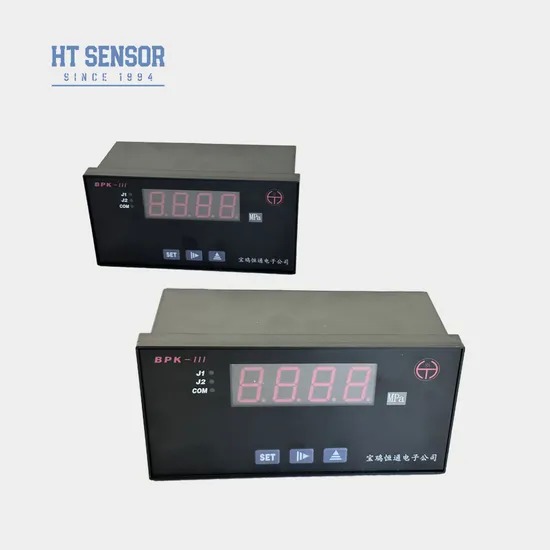

モデルの寸法

モデル	図面の次元	パネルの出力寸法 (mm)	注記
BPK-IIIS1	160×80×80 (水平)	152+0.8×76+0です. この2つの数字は,7
BPK-IIIS2	96×48×112 (水平)	92+0.7×44+0です. これは,5

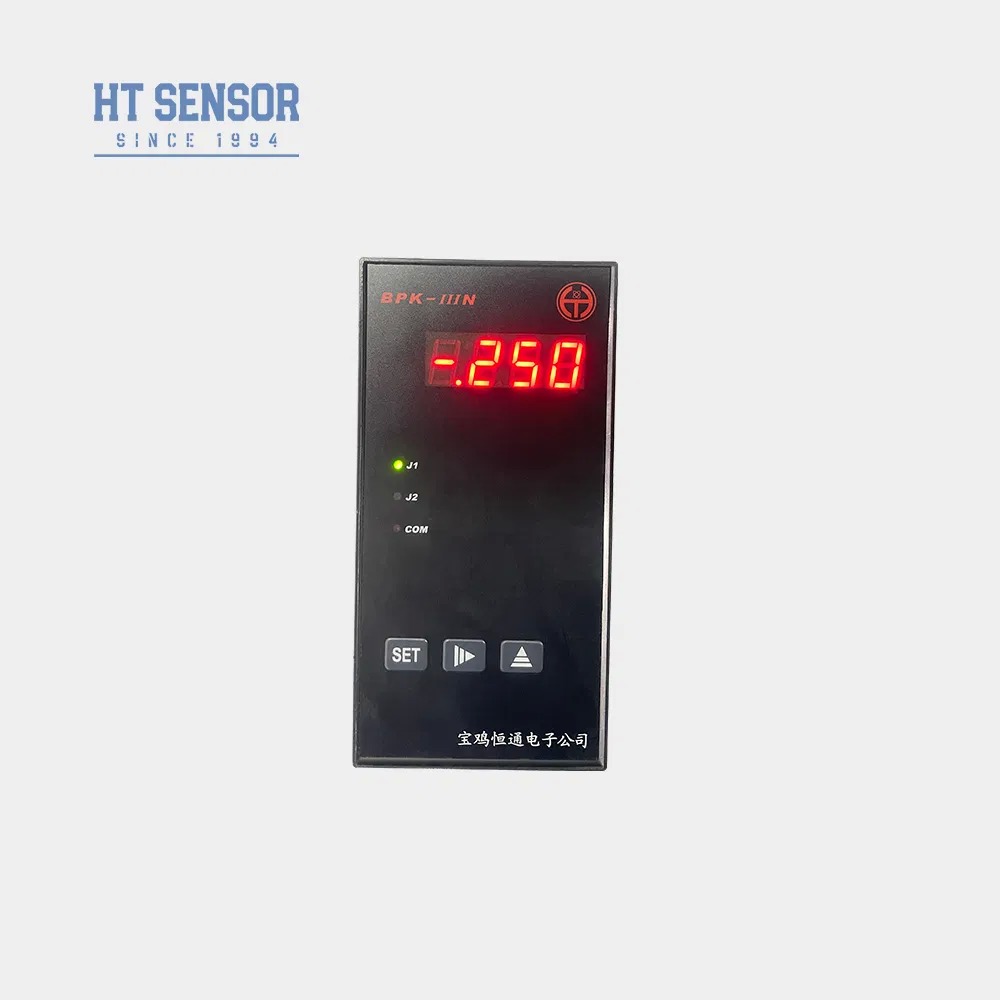

BPK-IIIN1	80×160×80 (垂直)	ほら,これは,8
BPK-IIIN2	48×96×112 (垂直)	44+0.5×92+0です. この数字は,7
BPK-IIIF1	96×96×112 (平方)	92+0.7×92+0です. これは,7
BPK-IIIF2	48×48×108 (平方)	44+0.5×44+0です. この4つの数字は,5	J2 リレーなしのJ2 警報ランプ
BPK-IIIF3	72×72×112	67+0.7×67+0です. これは,7
