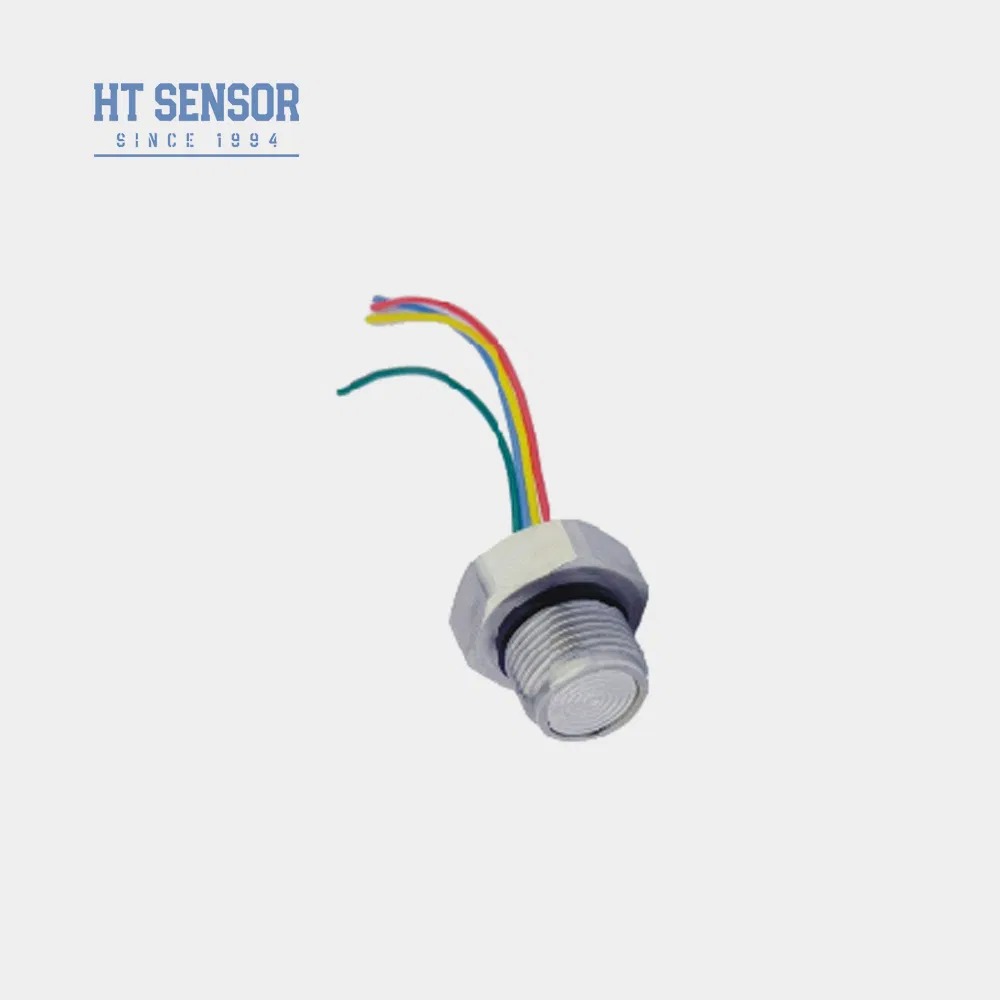

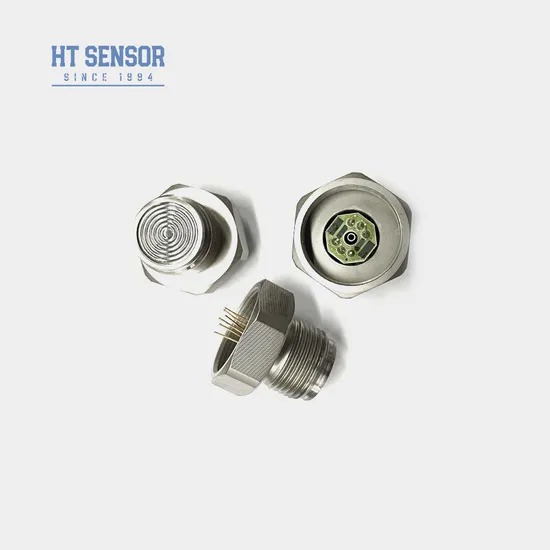

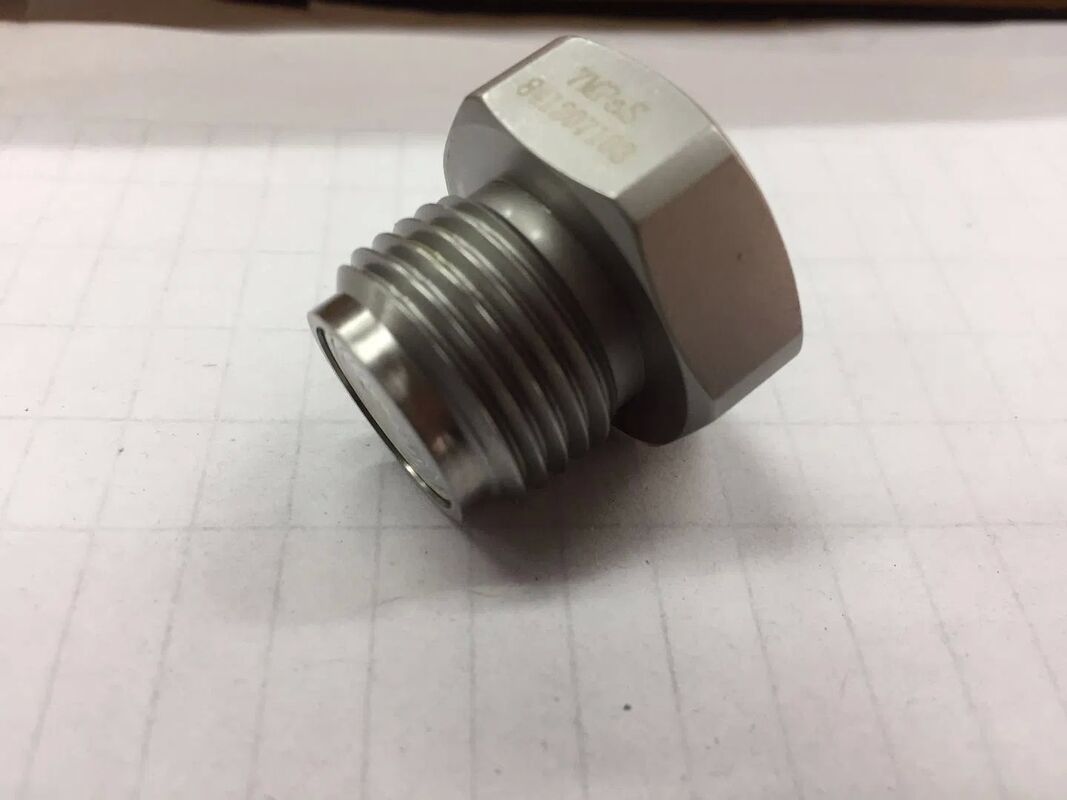

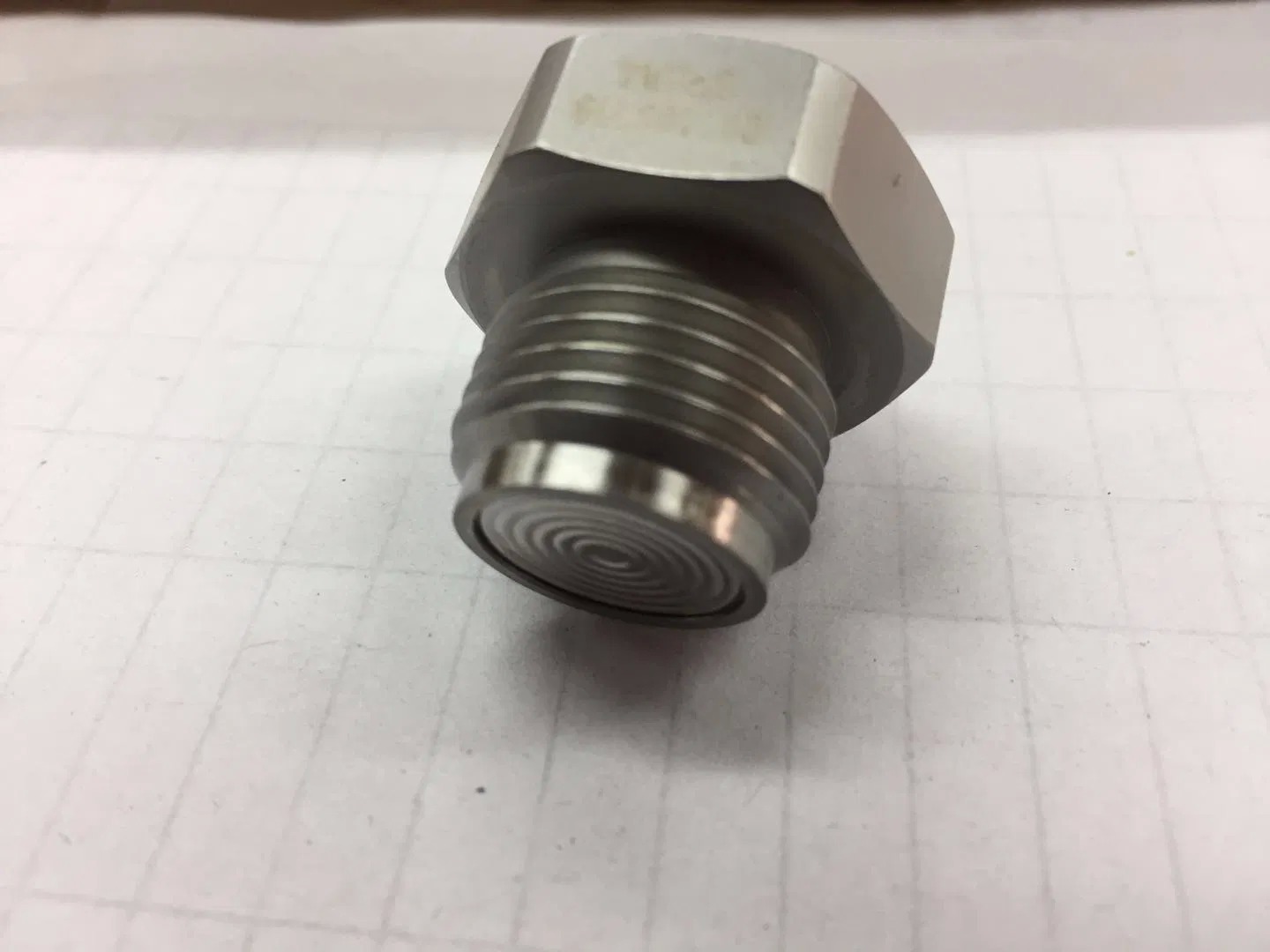

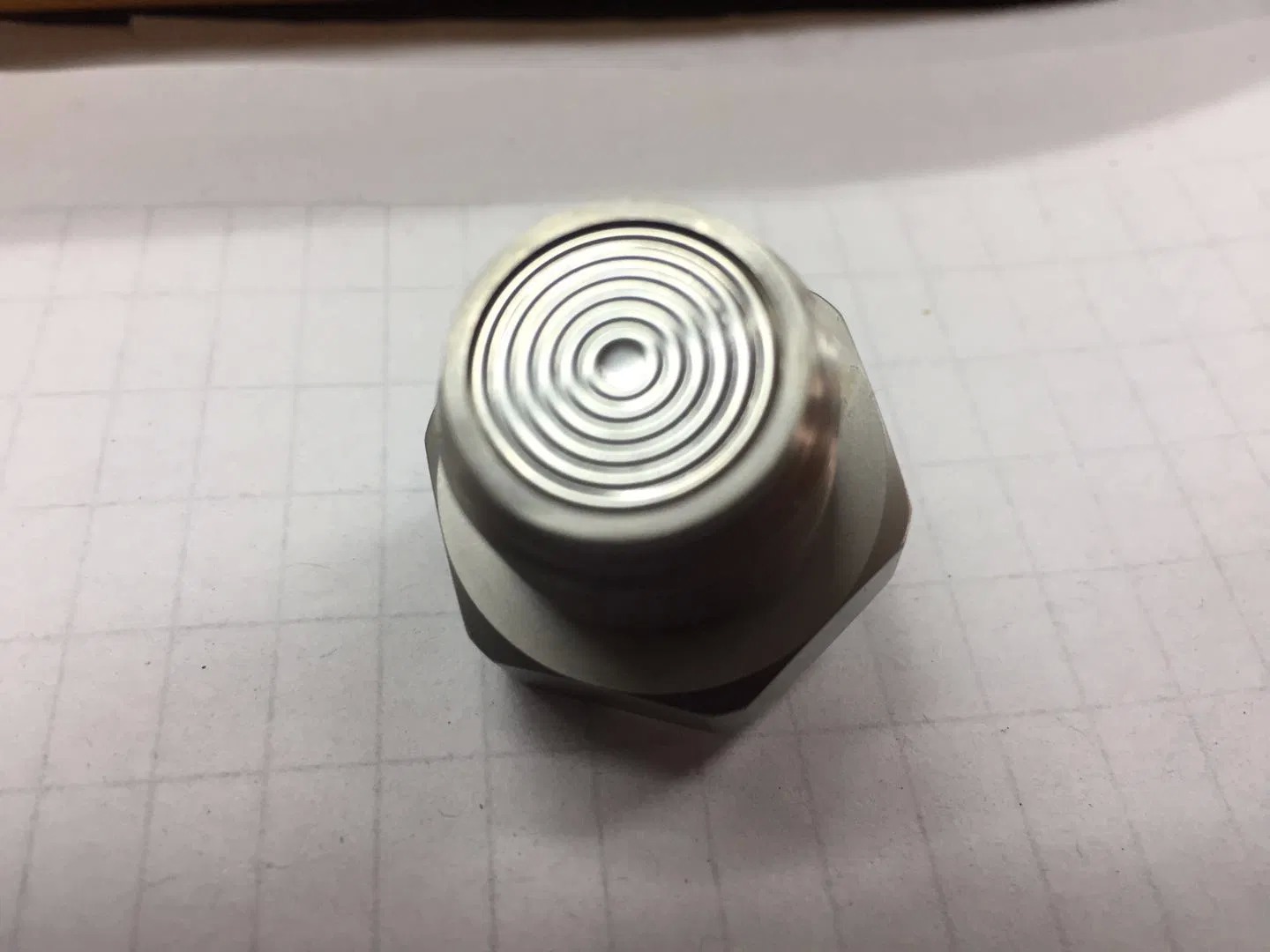

10VDC パワー HT24V シリコン 圧力センサー セル G1/2 レベル センサー フラッシュ 圧力 センサー コア
Product Details
| 出力信号: | アナログタイプ | 材料: | ステンレス鋼 |
|---|---|---|---|
| ワイヤリングタイプ: | 4本のワイヤー | IP等級: | IP65 |
| 電源: | 10VDC | ねじの種類: | G1/2 M20*1.5 1/2NPT |
| 入力インピーダンス: | 4KΩ～20KΩ | 出力インピーダンス: | 2.5kΩ〜6kΩ |
| 動作温度: | -20~80°C | 保管温度: | -40～125℃ |
| 重さ: | ～55g | 横隔膜材料: | 316L |
| ハイライト |
10VDC HT24V 圧力センサー,保証付きのG1/2レベルセンサー,シリコン圧力センサーセル |
||
Product Description
HT24Vは,非常に安定した分散シリコンチップを装備したフラッシュ弁圧感センサーです.その革新的なデザインは,不老鋼弁を通って敏感なチップに圧力を伝達します.密封されたシリコンオイルで保護洗浄用弁構造により,洗浄が容易になり,卓越した信頼性も備わっており,食品,衛生,厳格な清潔性と精度基準を必要とする他の産業.
- 316Lステンレス鋼のハウジングとチタンとハステロイを含む高級弁材を備えた先進技術
- 温度補償と零点修正のための厚膜回路
- 卓越した信頼性,繰り返し性,安定性
- 清掃と保守を容易にするため,洗浄用弁構造
- 316L不?? 鋼との互換性で不腐食性ガスと液体圧の測定
- 食品・飲料産業の加工
- 工業プロセス制御システム
- 医薬品製造用
- 電源: ≤10VDC
- 標準モード出力電圧: 入力の50% (典型)
- 入力阻力: 4KΩ~20KΩ
- 出力阻力: 2.5KΩ~6KΩ
- 電気接続: 100mm 高温線,紙リボンケーブル
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | |
|---|---|---|---|
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||
| パラメータ | タイプ | マックス | ユニット |
| 非線形性 | ±015 | ±03 | %F.S |
| 繰り返し可能性 | 0.05 | 0.1 | %F.S |
| ヒステレシス | 0.05 | 0.1 | %F.S |
| ゼロオフセット出力 | 0±1 | 0±2 | mV |
| フルスケール出力 (≤20KPa) | 50±1 | 50±2 | mV |
| フルスケール出力 (≥35kPa) | 100±1 | 100±2 | mV |
| ゼロオフセットテンプ・ドリフト (≤20KPa) | ±1 | ±25 | %F.S |
| ゼロオフセットテンプ (≥35kPa) | ±08 | ±15 | %F.S |
| 全スケール温度変動 (≤20KPa) | ±1 | ±2 | %F.S |
| 全スケール温度漂流 (≥35kPa) | ±08 | ±15 | %F.S |
| 補償温度 (≤20KPa) | 0~50 | oC | |
| 補償温度 (≥35kPa) | 0~70 | oC | |
| 動作温度 | -20~80 | oC | |
| 貯蔵温度 | -40~125 | oC | |
| 許容される過負荷 | 全スケールまたは60MPaの3倍間の小さい値を取ります | ||
| 爆発圧 | 5X 完全なスケール | ||
| 長期的安定性 | 0.2 % F.S/年 | ||
| 弁膜材料 | 316L | ||
| 断熱抵抗 | ≥200MΩ 100VDC | ||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||
| ショック | 100g 11ms | ||
| 応答時間 | ≤1ms | ||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||
| 充填 中間 | シリコンオイル | ||
| 体重 | ~55g | ||
パラメータは次の条件で試験する: 常電圧10V,環境温度は25oC
- 必要な気密度を達成するために,組み立て中にコアサイズと送信機ハウジングの適切なフィットを確保する
- ハウジングの組立中に,垂直のアライナメントを維持し,停止または補償プレートの損傷を避けるために均等な圧力を適用する
- 測定基質がコア・ダイアフレームとホイジング材料 (316L) と互換性がない場合は,注文時に特別な指示を与える.
- 変形または穴から損傷を防ぐために,手や鋭い物体でセンサー弁を押すのを避ける
- 圧力計の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体の入り口を核の負圧室に防止する
- ピンリード変更が必要な場合は,適切な構成のために実際のコア上のラベルを参照してください.
