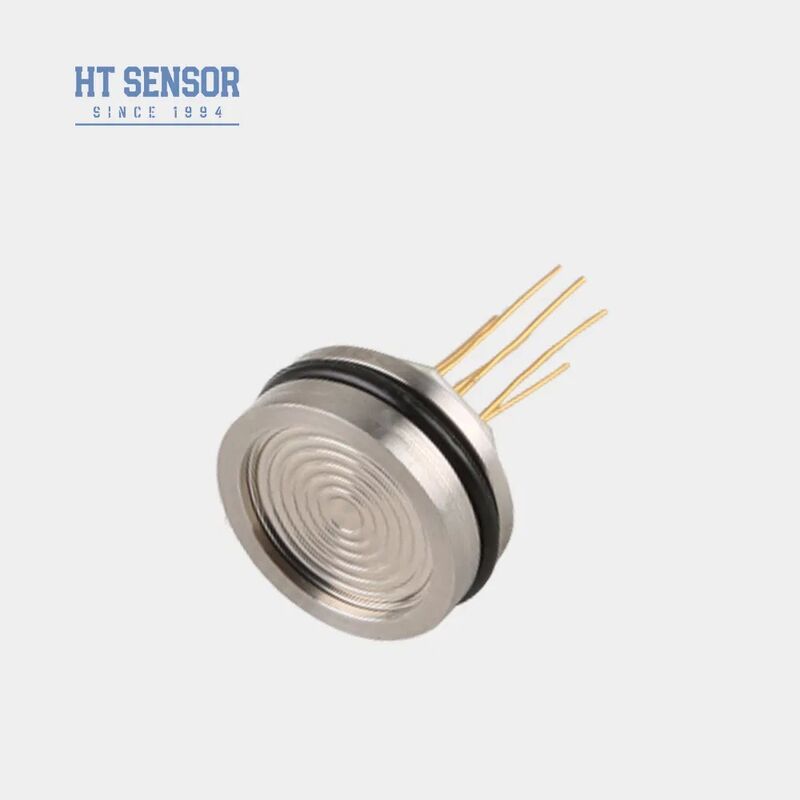

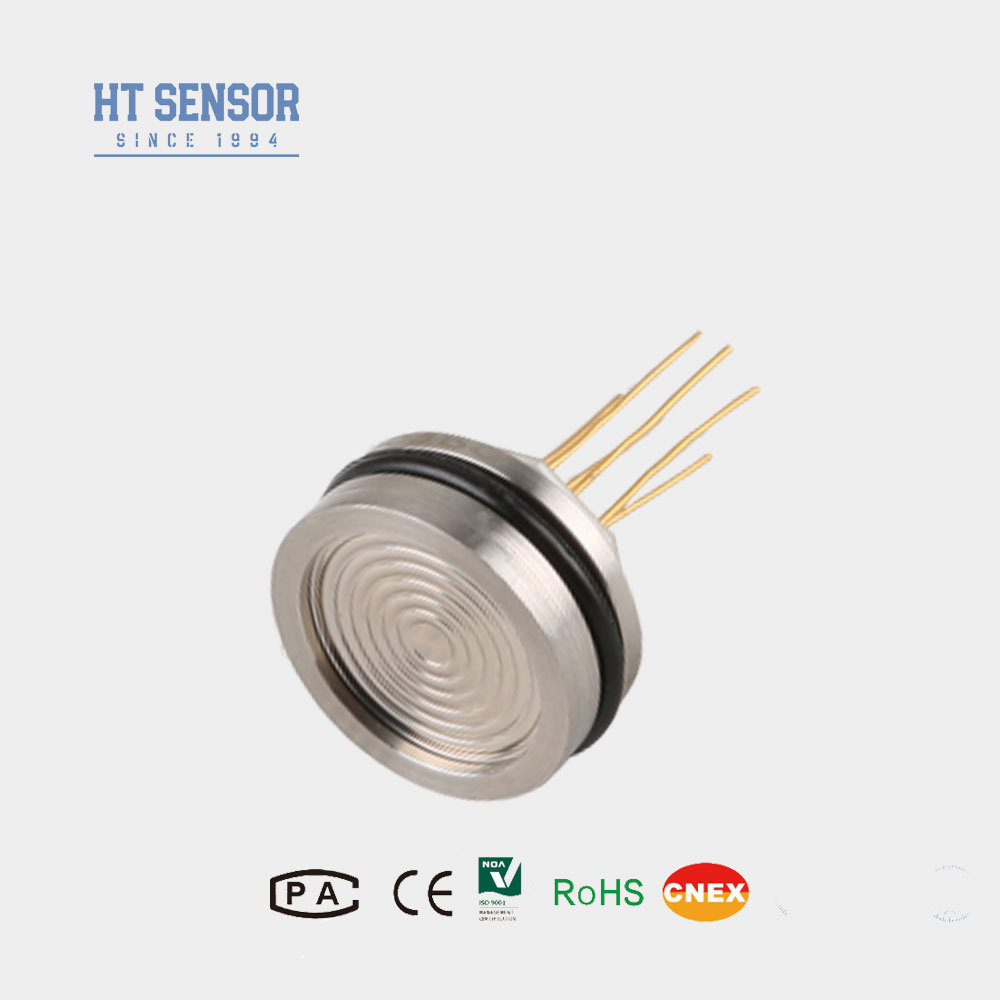

シリコン圧力センサー 19mm直径 ミニ圧力センサーコア 工業液体測定圧力センサー
Product Details
| 型番: | HT26 | 出力信号: | アナログタイプ |
|---|---|---|---|
| 製造工程: | 統合 | 材料: | ステンレス鋼 |
| ワイヤリングタイプ: | 4本のワイヤー | 測定媒体: | ガスと液体 |
| IP等級: | IP65 | 力: | 1.5mA /DC10V |
| 出力: | mv信号 | 身長: | 7mm |
| 入力インピーダンス: | 2.5kΩ〜6kΩ | 出力インピーダンス: | 2.5kΩ〜6kΩ |
| 動作温度: | -20～80℃ | 保管温度: | -40～125℃ |
| 重さ: | ～63g | ||
| ハイライト |
保証付きのシリコン圧力センサー,高精度シリコン圧力センサー,産業用シリコン圧力センサー |
||
Product Description
- 316L ステンレススチールハウジングを備えた高度なテクノロジー
- チタンやハステロイなどのプレミアムダイヤフラム素材
- 温度補償とゼロ点補正のための厚膜回路
- 優れた信頼性、再現性、安定性
- コンパクトな高さ 7mm、カスタマイズオプションあり
- 産業プロセス現場: 石油、化学、冶金、電力、水文学
- 海洋および航空産業
- 油圧および空圧制御システム
- プロセス制御アプリケーション
- 電源: ≤2mA DC (通常 1.5mA DC)
- 入力インピーダンス：2.5KΩ～6KΩ
- 出力インピーダンス：2.5KΩ～6KΩ

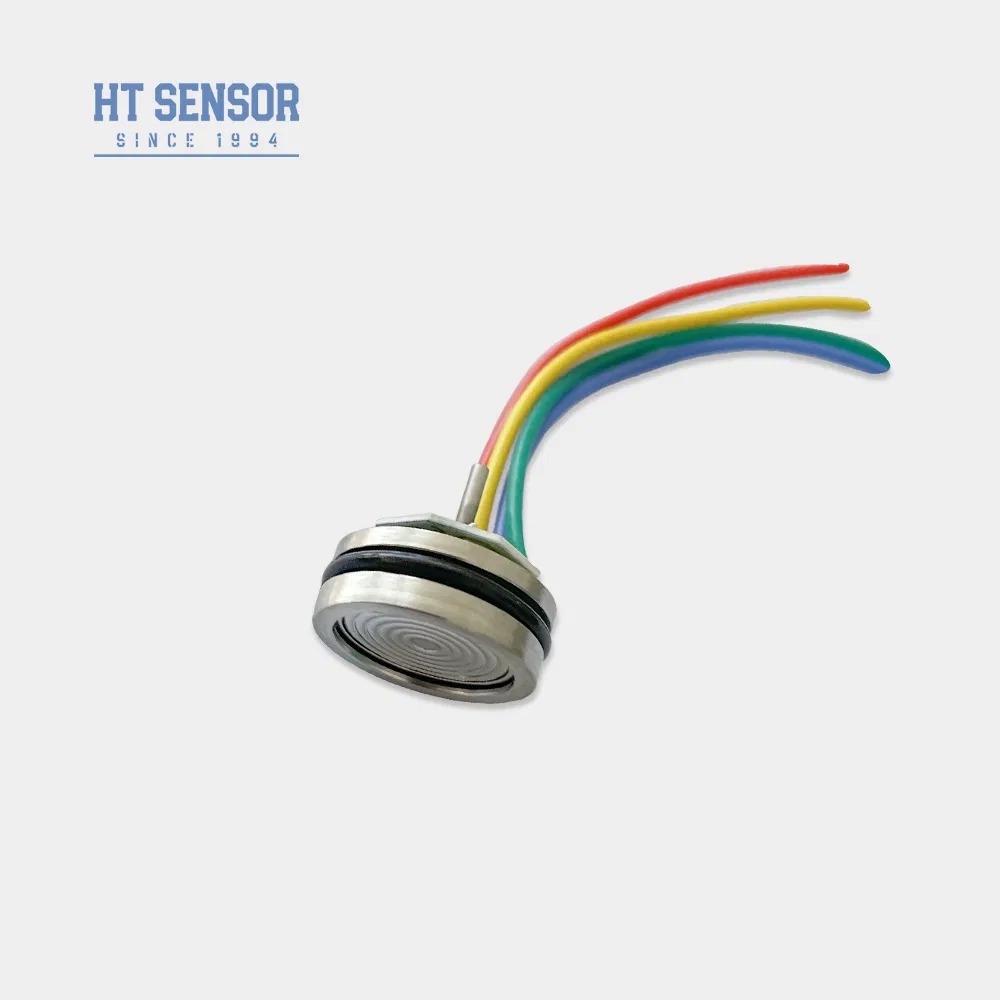

- 電気接続: 金メッキコバールピンまたは100mm高温ワイヤー
| 測定範囲 | ゲージ(G) | 10KPa、20KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000Kpa | |
|---|---|---|---|
| 絶対値(A) | 100KPaA、200KPaA、350KPaA、700KPaA、1000KPaA、2000KPaA | ||
| シールド(S) | 3500KPaS、7MPaS、10MPaS、20MPaS | ||
| パラメータ | タイプ | マックス | ユニット |
| 非線形性 | ±0.15 | ±0.3 | %FS |
| 再現性 | 0.05 | 0.1 | %FS |
| ヒステリシス | 0.05 | 0.1 | %FS |
| ゼロオフセット出力 | 0±1 | 0±2 | mV |
| フルスケール出力 (≤20KPa) | 50±10 | 50±30 | mV |
| フルスケール出力 (≥35kPa) | 100±10 | 100±30 | mV |
| ゼロオフセット温度ドリフト(≤20KPa) | ±1 | ±2 | %FS |
| ゼロオフセット温度ドリフト（≧35kPa） | ±0.5 | ±1 | %FS |
| フルスケール温度ドリフト(≤20KPa) | ±1 | ±2 | %FS |
| フルスケール温度ドリフト（≧35kPa） | ±0.5 | ±1 | %FS |
| 補償温度(≤20KPa) | 0～50 | ℃ | |
| 補償温度(≧35kPa) | 0～70 | ℃ | |
| 動作温度 | -20~80 | ℃ | |
| 保管温度 | -40～125 | ℃ | |
| 許容過負荷 | フルスケールの3倍または120MPaのうち小さい方の値を採用 | ||
| バースト圧力 | フルスケールの5倍 | ||
| 長期安定性 | 0.2%FS/年 | ||
| ダイヤフラム材質 | 316L | ||
| 絶縁抵抗 | ≧200MΩ DC100V | ||
| 振動 | 10gRMS、20Hz～2000Hzの条件では変化なし | ||
| ショック | 100g、11ms | ||
| 応答時間 | ≤1ms | ||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||
| 充填媒体 | シリコンオイル | ||
| 重さ | ～63g | ||
- 必要な気密性を確保するために、コア サイズとトランスミッタ ハウジングが適切に適合していることを確認します。
- 補償プレートの損傷を避けるために、ハウジングを垂直に位置合わせし、組み立て中に均等な圧力を加えてください。
- 測定媒体がコアダイヤフラムまたはハウジング材料 (316L) と互換性がない場合は、特別な指示を提供します。
- 損傷を防ぐため、センサーのダイヤフラムを手や鋭利な物体で押さないようにしてください。
- ゲージ圧コアポートを大気に開放したままにして、水、蒸気、または腐食性媒体の侵入を防ぎます。
- ピンリードの構成については、実際のコアのラベルを参照してください。
Product Highlights
HT26 OEM 圧力センサー コア: 高さ 7mm、ステンレス鋼構造、IP65 等級。高い安定性、±0.3%FS精度、1msの応答時間。産業用途での気体/液体測定用にカスタマイズ可能。 50,000 ユニット/年の生産能力。
