ステンレス鋼 圧力センサー セルレベルセンサー 圧力センサー 圧力探査機
Product Details
| 型番: | HT30 | 出力信号: | アナログタイプ |
|---|---|---|---|
| 材料: | ステンレス鋼 | ワイヤリングタイプ: | 4本のワイヤー |
| 測定媒体: | ガスと液体 | IP等級: | IP65 |
| 電源: | 1.5mA | 範囲: | 0～10KPa～40Mpa |
| 動作温度: | -20~80°C | 重さ: | ～63g |
| ハイライト |
ステンレス鋼の圧力探査機,圧力センサーセル要素,シリコンレベルセンサ探査機 |
||
Product Description

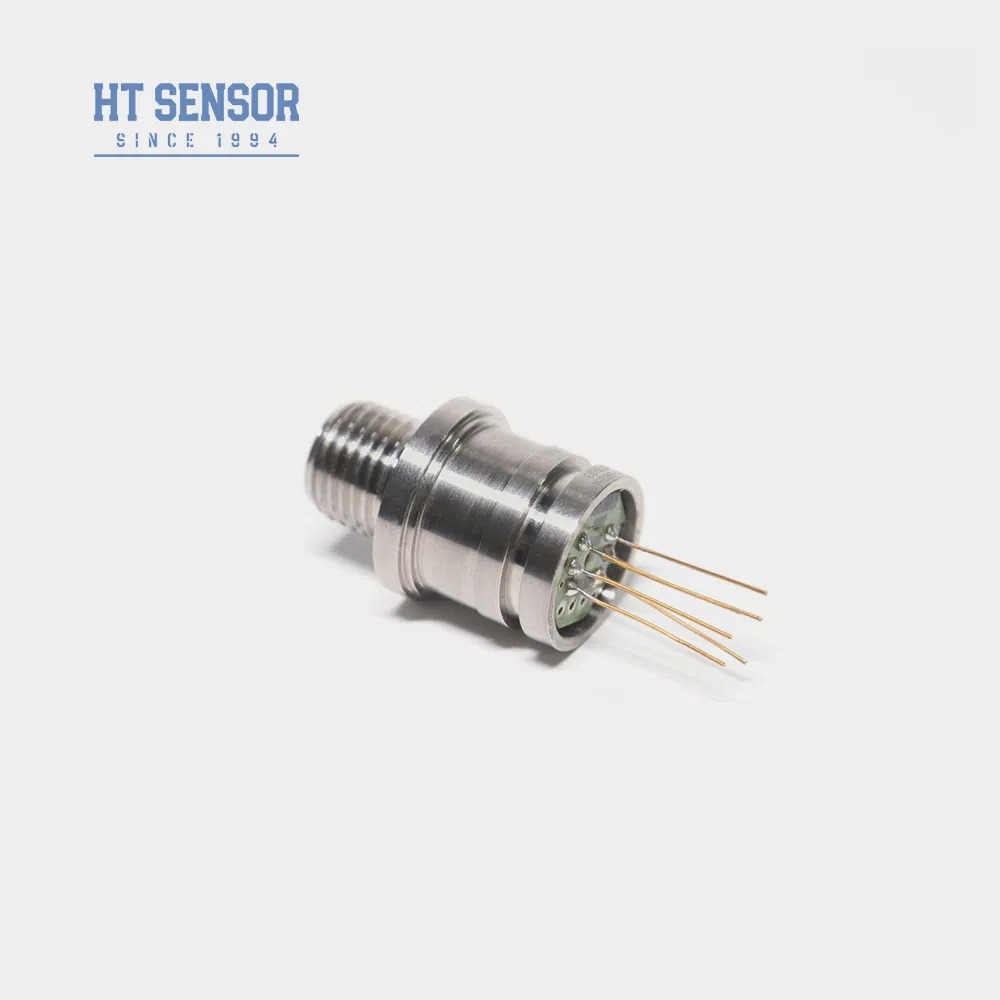

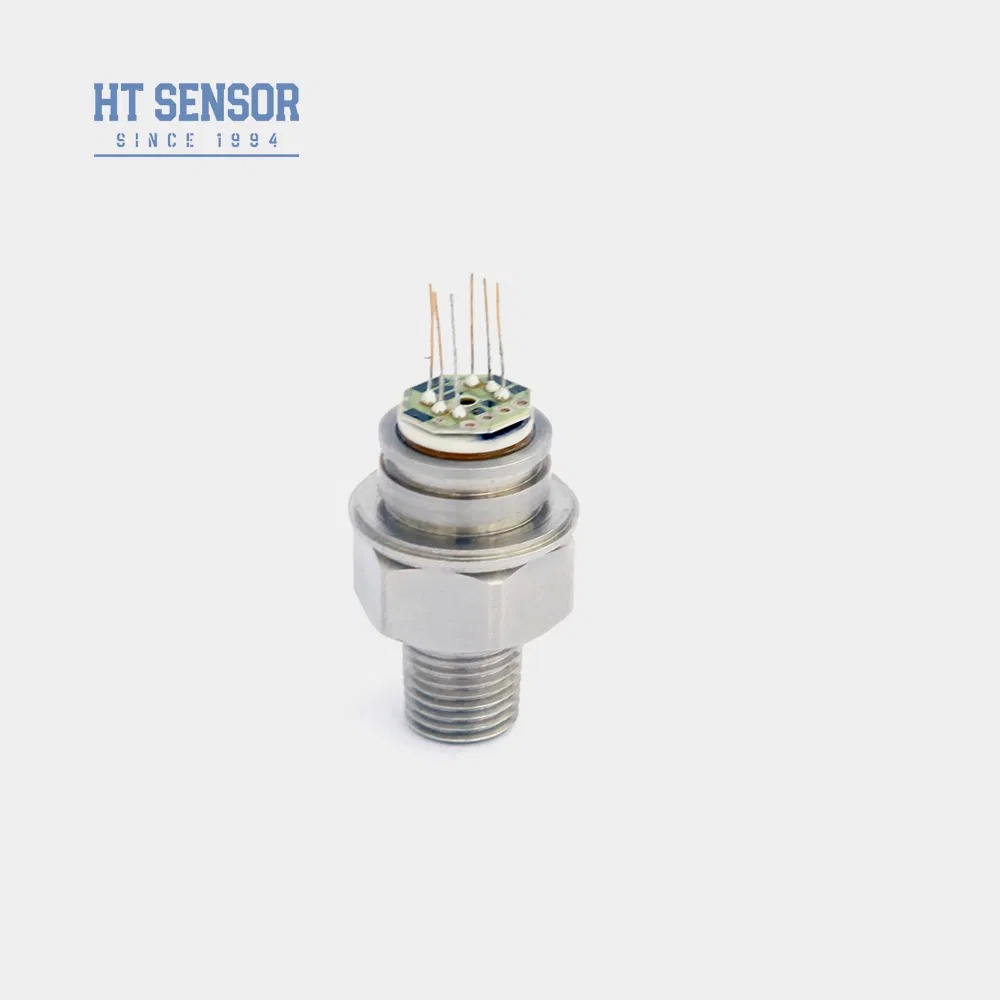

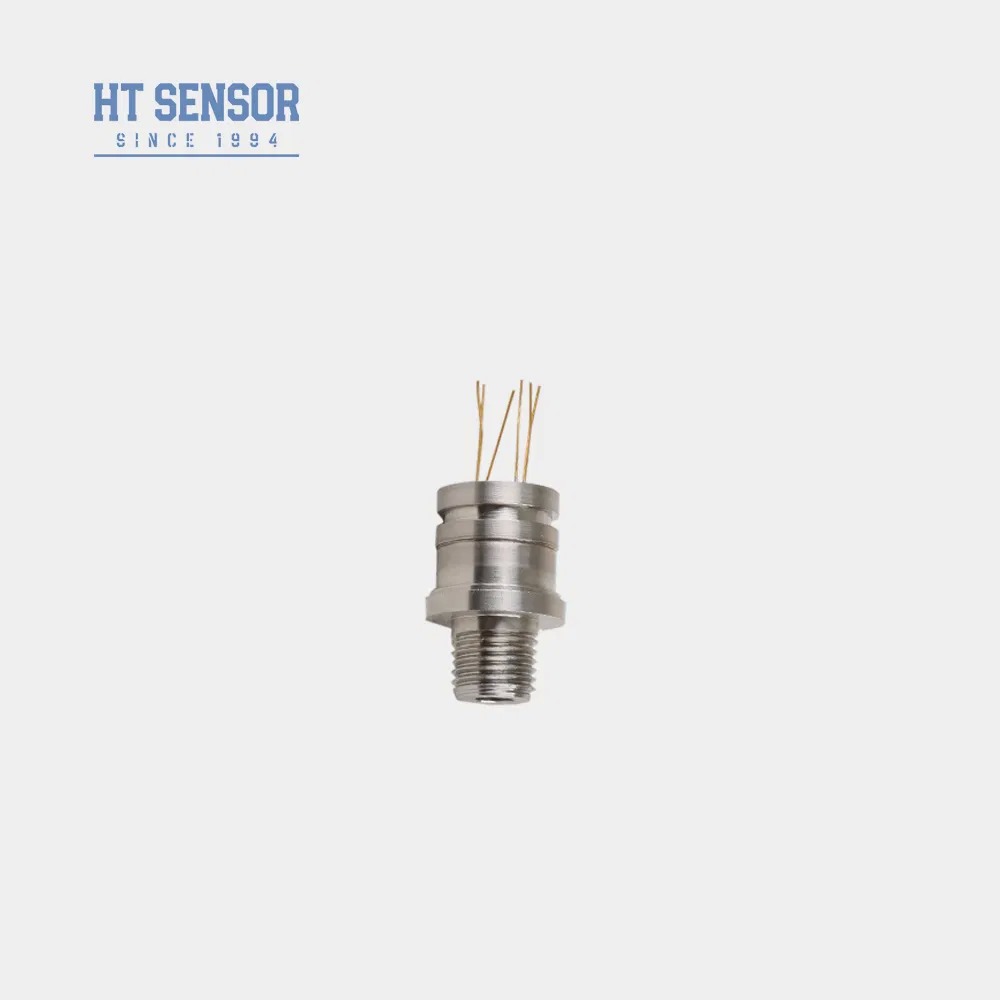

HT30シリコンピエゾレシシブ圧力センサーは,液体およびガスの圧力を測定するためにピエゾレシシブ効果を利用する高度に安定した拡散シリコン要素である.標準スレッドで溶接された構造で,Oリング密封がないこのセンサーは様々な用途で 卓越した信頼性を有します
- 316Lステンレス鋼のハウジングとチタンとハステロイを含む高級弁材を備えた先進技術
- 精密な温度補償とゼロポイント修正のための厚膜回路
- 複数のスレッドインターフェースオプションが利用可能
- 高信頼性と耐久性のためのコンパクトの溶接構造
- 工業加工所:石油,化学,メタルルギー,電力,水文
- 海洋産業と航空産業
- 水力・空気制御システム
- プロセス制御アプリケーション
- 電源: ≤2mA DC (典型的な1.5mA DC)
- 入力阻力: 2.5KΩ~6KΩ
- 出力阻力: 2.5KΩ~6KΩ

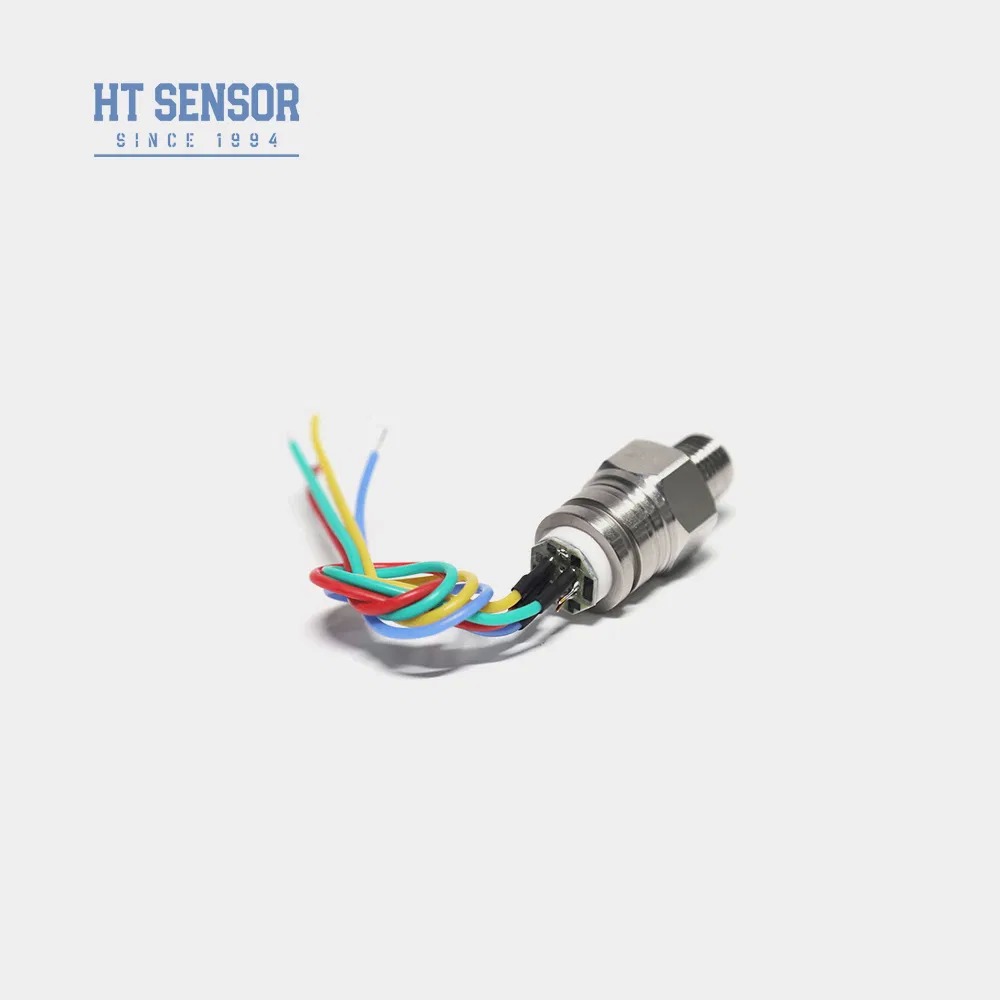

- 電気接続: 金で塗装されたコヴァーピンまたは100mm高温ワイヤー
| パラメータ | タイプ | マックス | ユニット |
|---|---|---|---|
| 非線形性 | ±015 | ±03 | %F.S |
| 繰り返し可能性 | 0.05 | 0.1 | %F.S |
| ヒステレシス | 0.05 | 0.1 | %F.S |
| ゼロオフセット出力 | 0±1 | 0±2 | mV |
| フルスケール出力 (≤20KPa) | 50±10 | 50±30 | mV |
| フルスケール出力 (≥35kPa) | 100±10 | 100±30 | mV |
| ゼロオフセットテンプ・ドリフト (≤20KPa) | ±1 | ±2 | %F.S |
| ゼロオフセットテンプ (≥35kPa) | ±05 | ±1 | %F.S |
| 全スケール温度変動 (≤20KPa) | ±1 | ±2 | %F.S |
| 全スケール温度漂流 (≥35kPa) | ±05 | ±1 | %F.S |
| 補償温度 (≤20KPa) | 0~50 | - | oC |
| 補償温度 (≥35kPa) | 0~70 | - | oC |
| 動作温度 | -20~80 | - | oC |
| 貯蔵温度 | -40~125 | - | oC |
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||
| 爆発圧 | 5X 完全なスケール | ||
| 長期的安定性 | 0.2% F.S/年 | ||
| 弁膜材料 | 316L | ||
| 断熱抵抗 | ≥200MΩ 100VDC | ||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||
| ショック | 100g,11ms | ||
| 応答時間 | ≤1ms | ||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||
| 充填 中間 | シリコンオイル | ||
| 体重 | ~63g | ||
1.5mA @ 25°C で試験されたパラメータ
計量 (G):10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa
絶対値 (A):100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA
密封 (S):3500KPaS,7MPaS,10MPaS,20MPaS
- 必要な気密性のために,コアサイズと送信機ハウジングの適切なフィットメントを確保
- 組み立て中に垂直にハウジングを並べて,補償プレートを損傷しないように均等な圧力を適用
- 測定基質が316L弁材と互換性がない場合,注文時に特別な指示をしてください.
- 損傷 を 防ぐ ため に,手 や 鋭い 物 を 用い て センサー の 弁膜 に 接触 する こと を 避ける
- 圧力計 の ポート を 大気 に 開く こと,水,蒸気,腐食 物質 の 入る こと を 防止 する
- ピンリード構成の変更については実際のコアラベルを参照してください.
- 圧力センサーの特性は?
- 高精度 耐久性 優れた性能 カスタマイズ可能
- 特別な仕様を設定できますか?
- そう,我々のエンジニアは,特定のニーズを満たす製品に合わせることができます.我々はOEMとODMサービスを提供します.
- あなたの生産能力は?
- 製造施設は月3万台もの 圧力センサートランスミッタを生産できるので 大規模な注文の需要を 完全に満たすことができます生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします..
- 典型的な配達期間は?
- 標準モデルでは5~8営業日.カスタマイズされた製品は異なります.
- 商品の値段は? 割引はある?
- 大量注文や長期パートナーに対する割引で競争力のある価格です
- 商品の保証は? 販売後サービス?
- 私たちの保証時間は出荷後24ヶ月で,私たちの販売後 24hrsであなたの質問に答えるでしょう, PCネットワークによるリモート指示は常に利用可能です.
Product Highlights
HT30 ステンレス鋼圧力プローブ エレメントは、316L/チタン合金ダイヤフラムにより高い安定性 (0.1%FS/年) を提供します。 IP65等級、最大20MPaまでの気体/液体を測定します。石油、化学、油圧システムなどの産業用途にカスタマイズ可能なオプションが利用可能です。
