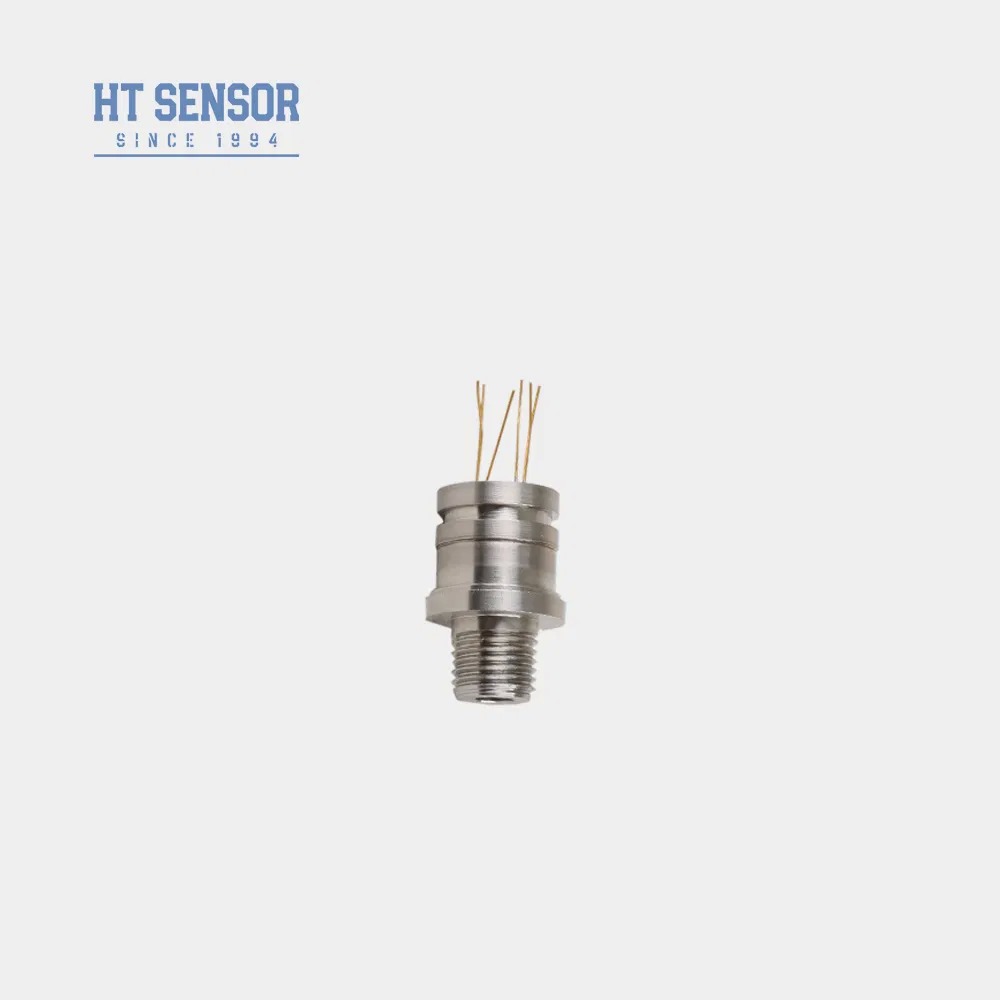

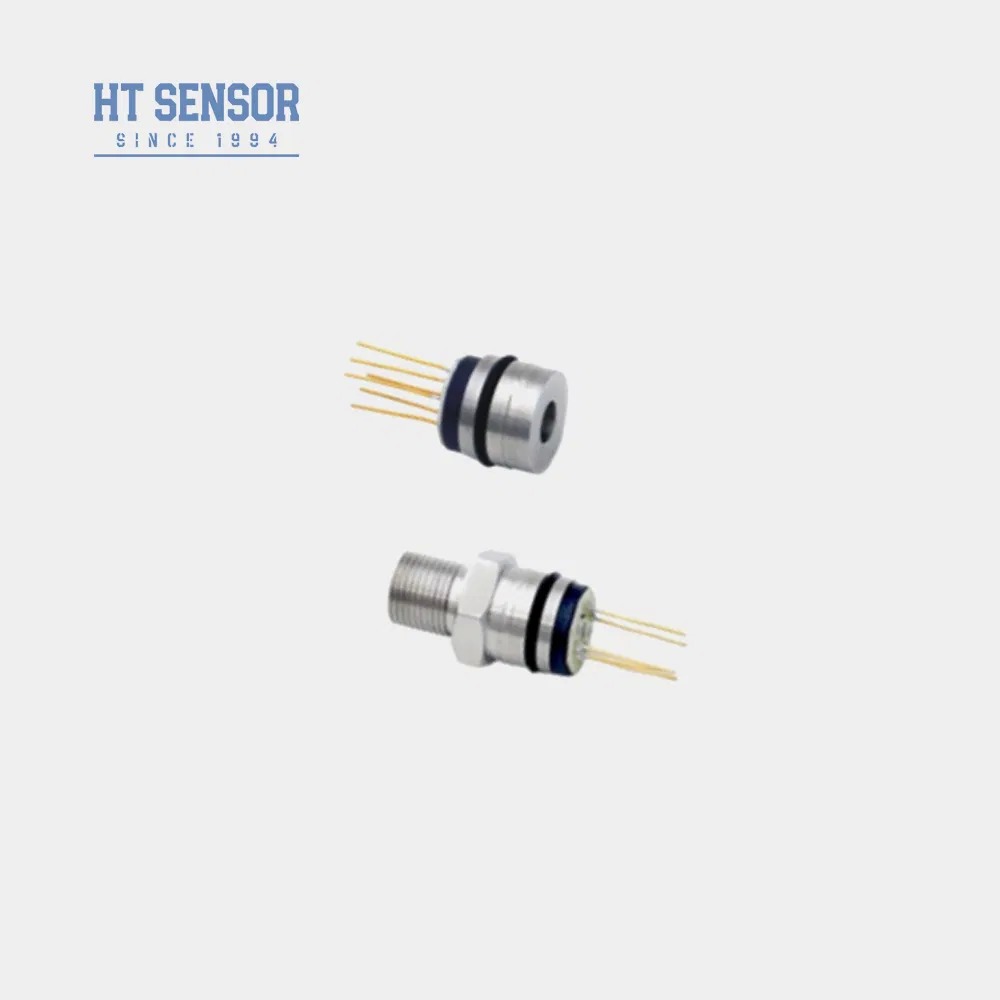

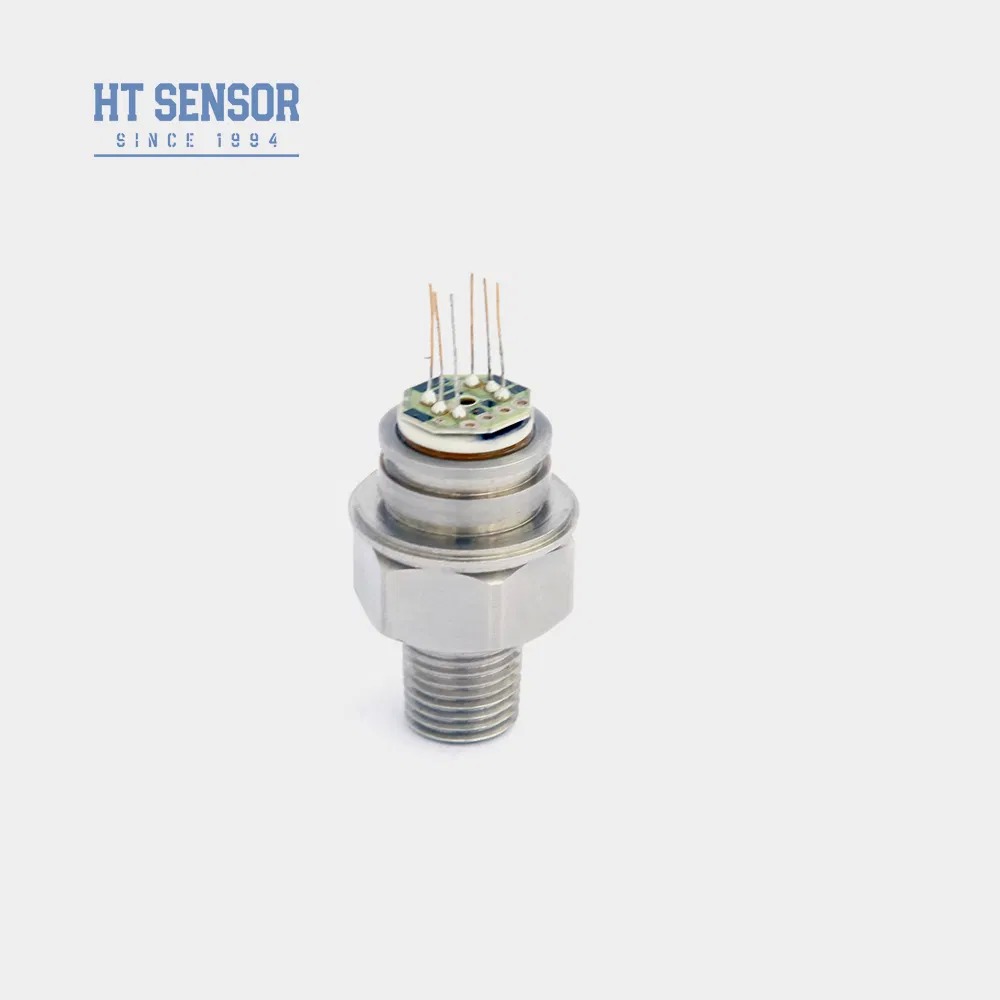

バオジ・ヘントン HT30 G1/4 スレッド パーソナライズド 圧力センサー セルレベルセンサー
Product Details
| 型番: | HT30 | 出力信号: | MVアナログタイプ |
|---|---|---|---|
| 材料: | ステンレス鋼 | ワイヤリングタイプ: | 4本のワイヤー |
| 測定媒体: | ガスと液体 | IP等級: | IP65 |
| 力: | 1.5mA | 範囲: | 0〜10kpa-40Mpa |
| 糸: | G1/4 など | 重さ: | ～63g |
| ハイライト |
G1/4 スレッド圧力センサー,パーソナライズされたレベルセンサー,保証付きのシリコン圧力センサー |
||
Product Description
- 316L ステンレススチールハウジングとチタンやハステロイなどの高級ダイヤフラム素材を使用した高度なテクノロジー
- 厚膜回路による正確な温度補償とゼロ点補正
- 柔軟なインストールに利用可能な複数のスレッド インターフェイス オプション
- コンパクトな溶接構造により高い信頼性と耐久性を実現
- 石油、化学、冶金、電力、水文学分野における工業プロセス制御
- 海洋および航空産業のアプリケーション
- 油圧および空圧制御システム
- 一般的なプロセス制御および監視アプリケーション
- 電源: ≤2mA DC (通常 1.5mA DC)
- 入力インピーダンス：2.5KΩ～6KΩ
- 出力インピーダンス：2.5KΩ～6KΩ

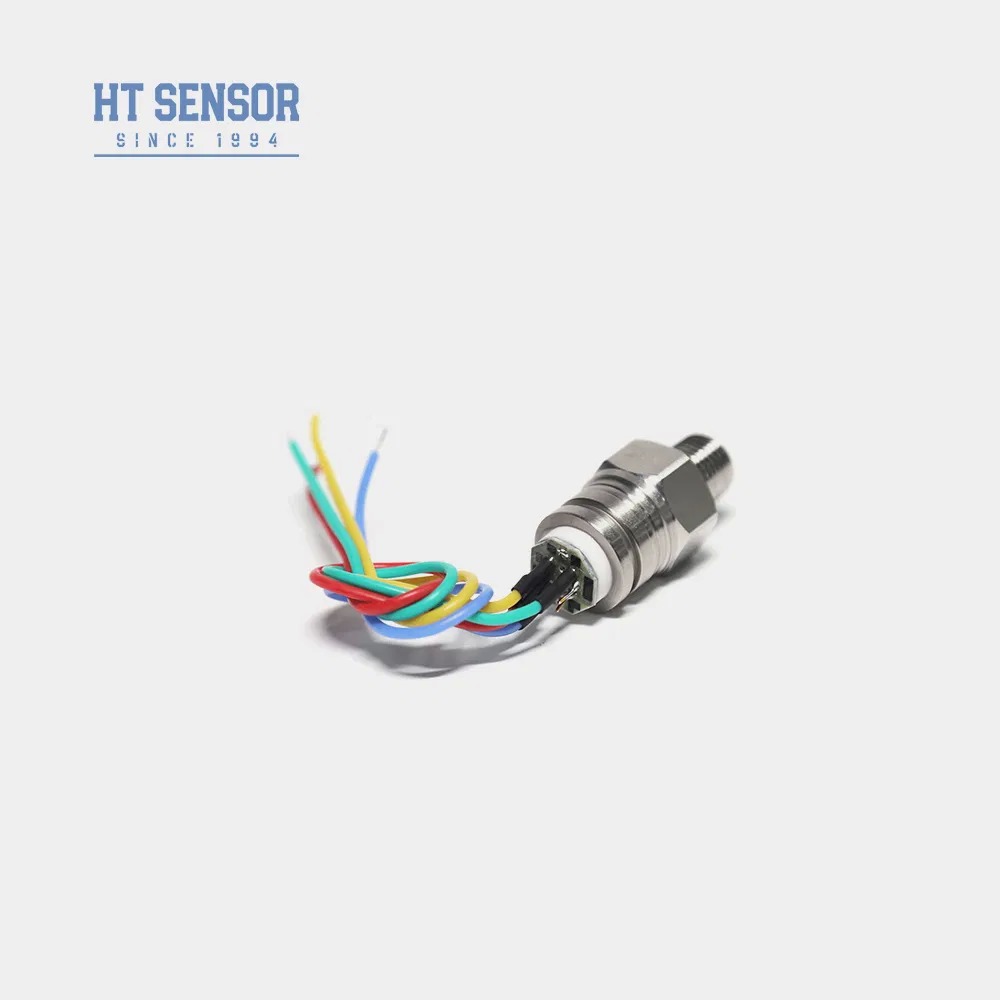

- 電気接続: 金メッキコバールピンまたは100mm高温ワイヤー
| パラメータ | タイプ | タイプ | マックス | ユニット |
|---|---|---|---|---|
| 測定範囲 | ゲージ(G) | 10KPa、20KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000Kpa | ||
| アブソリュート(A) | 100KPaA、200KPaA、350KPaA、700KPaA、1000KPaA、2000KPaA | |||
| 密閉型(S) | 3500KPaS、7MPaS、10MPaS、20MPaS、40MPaS | |||
| 非線形性 | ±0.15 | ±0.3 | %FS | |
| 再現性 | 0.05 | 0.1 | %FS | |
| ヒステリシス | 0.05 | 0.1 | %FS | |
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV |
| ≧35kPa | 100±10 | 100±30 | mV | |
| ゼロオフセット温度ドリフト | ≤20KPa | ±1 | ±2 | %FS |
| ≧35kPa | ±0.5 | ±1 | %FS | |
| フルスケール温度ドリフト | ≤20KPa | ±1 | ±2 | %FS |
| ≧35kPa | ±0.5 | ±1 | %FS | |
| 補償温度 | ≤20KPa | 0～50 | ℃ | |
| ≧35kPa | 0～70 | ℃ | ||
| 動作温度 | -20~80 | ℃ | ||
| 保管温度 | -40～125 | ℃ | ||
| 許容過負荷 | フルスケールの3倍または120MPaのうち小さい方の値を採用 | |||
| バースト圧力 | フルスケールの5倍 | |||
| 長期安定性 | 0.2%FS/年 | |||
| ダイヤフラム材質 | 316L | |||
| 絶縁抵抗 | ≧200MΩ DC100V | |||
| 振動 | 10gRMS、20Hz～2000Hzの条件では変化なし | |||
| ショック | 100g、11ms | |||
| 応答時間 | ≤1ms | |||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | |||
| 充填媒体 | シリコンオイル | |||
| 重さ | ～63g | |||
- 必要な気密性を達成するために、組み立て中にコア サイズとトランスミッタ ハウジングが適切に適合していることを確認します。
- ハウジングの組み立て中は、垂直方向の位置合わせを維持し、補償プレートの詰まりや損傷を防ぐために均一な圧力を加えてください。
- 測定媒体が 316L ダイヤフラムおよびハウジング材質と互換性がない場合は、注文時に特別な要件を指定してください
- 変形や突き刺しによる損傷を防ぐため、センサー ダイヤフラムに手や鋭利な物体を触れないようにしてください。
- ゲージ圧ポートを大気開放状態に保ち、水、水蒸気、または腐食性媒体が負圧チャンバーに侵入するのを防ぎます。
- ピンリード構成の変更については、実際のコアのラベルを参照してください。
Product Highlights
HT30 シリコン ピエゾ抵抗圧力センサー、316L ステンレス鋼ハウジング。気体/液体圧力（0-10kPa-20MPa）を測定、IP65等級。高精度（±0.3% FS）、コンパクトな溶接設計。カスタマイズ可能なスレッド (G1/4 など) と OEM/ODM が利用可能です。
