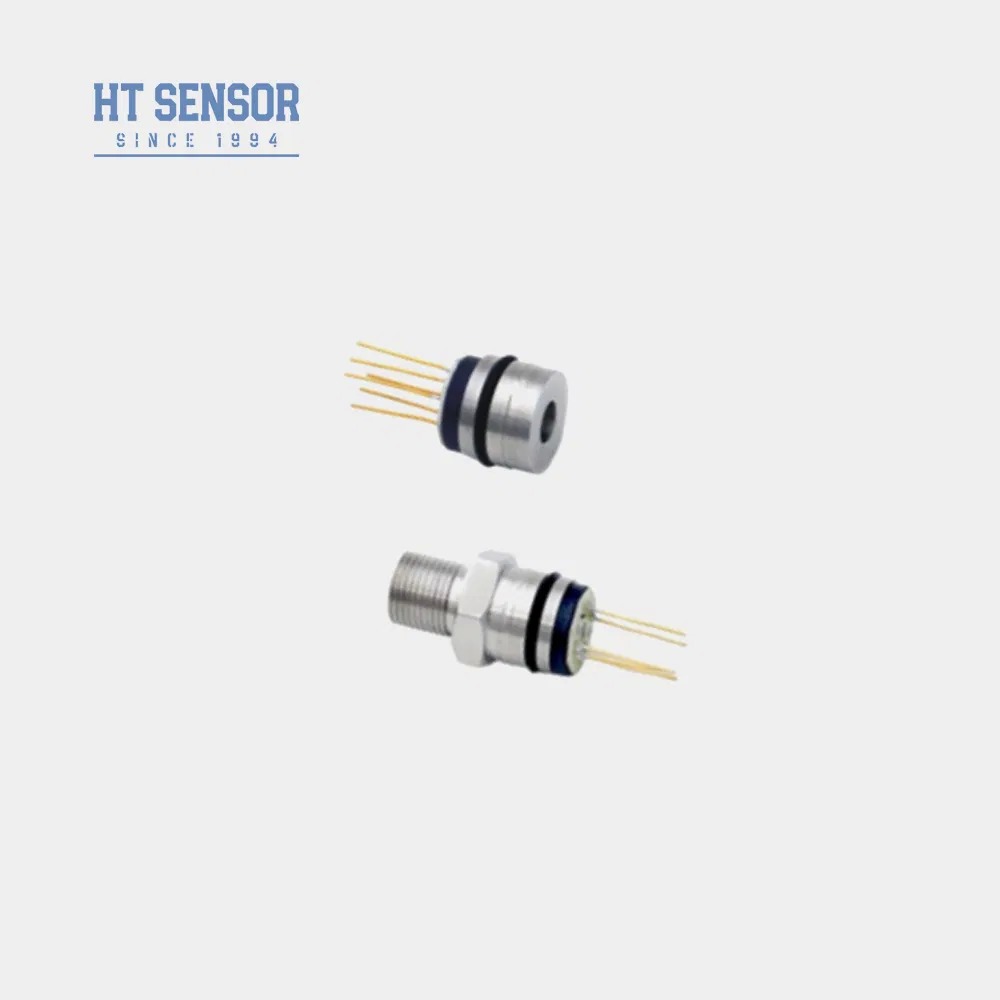

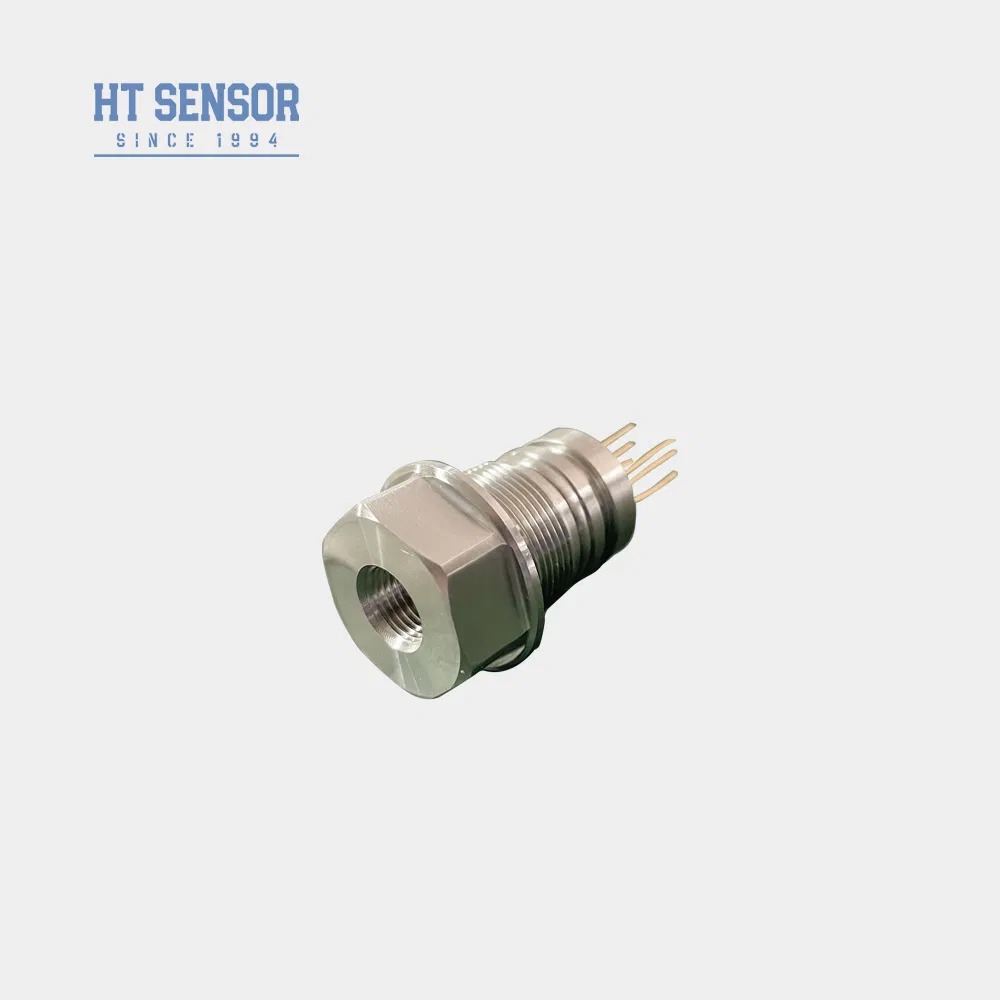

スレッド統合圧力センサーとラインアレンジ OEMレベルセンサー
Product Details
| 型番: | HT30 | 出力信号: | アナログタイプ |
|---|---|---|---|
| 製造工程: | 統合 | 材料: | ステンレス鋼 |
| ねじの種類: | カスタマイズされた | ワイヤリングタイプ: | 4本のワイヤー |
| 測定媒体: | ガスと液体 | 電源: | DC10V DC5V 1.5mA |
| 出力: | 10MV/V 100+-30MV | 横隔膜材料: | 316L |
| 動作温度: | -20~80°C | 重さ: | ～63g |
| ハイライト |
スレッド統合圧力センサー,OEMレベルセンサー シリコン,ライン配置圧力センサー |
||
Product Description
- 温度補償とゼロオフセット補正に厚膜回路を使用
- 高い信頼性と優れた安定性
- 標準出力の定電圧電源
- 316Lステンレス鋼との互換性があり、非腐食性ガスおよび液体の圧力測定に適しています
- 圧力の監視と制御のためのプロセス制御システムで使用
- 圧力測定のために、冷凍システムやエアコンプレッサーで一般的に使用されています
- 電源：≤10VDC
- コモンモード電圧出力：入力の50％（標準）
- 入力インピーダンス：4KΩ~20KΩ
- 出力インピーダンス：2.5KΩ~6KΩ
- 電気的接続：100mm高温ワイヤー、リボンケーブル
| 測定範囲 | タイプ | 値 |
|---|---|---|
| 圧力範囲 | ゲージ（G） | 10KPa、20KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000KPa |
| 絶対（A） | 100KPaA、200KPaA、350KPaA、700KPaA、1000KPaA、2000KPaA | |
| 密閉（S） | 3500KPaS、7MPaS、10MPaS、20MPaS | |
| 非線形性 | ±0.15 | ±0.3 | %F.S | |
| 再現性 | 0.05 | 0.1 | %F.S | |
| ヒステリシス | 0.05 | 0.1 | %F.S | |
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |
| フルスケール出力 | ≤20KPa：50±1 | 50±2 | mV ≥35kPa：100±1 | 100±2 | mV |
|
| ゼロオフセット温度ドリフト | ≤20KPa：±1 | ±2.5 | %F.S ≥35kPa：±0.8 | ±1.5 | %F.S |
|
| フルスケール温度ドリフト | ≤20KPa：±1 | ±2 | %F.S ≥35kPa：±0.8 | ±1.5 | %F.S |
|
| 補償温度 | ≤20KPa：0~50 ºC ≥35kPa：0~70 ºC |
|
| 動作温度 | -20~80 ºC | |
| 保管温度 | -40~125 ºC | |
| 許容過負荷 | フルスケールの3倍または120MPaの小さい方の値 | |
| バースト圧力 | フルスケールの5倍 | |
| 長期安定性 | 0.2 % F.S/年 | |
| ダイアフラム材質 | 316L | |
| 絶縁抵抗 | ≥200MΩ 100VDC | |
| 振動 | 10gRMS、20Hz～2000Hzの条件下で変化なし | |
| 衝撃 | 100g、11ms | |
| 応答時間 | ≤1ms | |
| Oリングシール | ニトリルゴムまたはフッ素ゴム | |
| 充填媒体 | シリコンオイル | |
| 重量 | ~63g | |
- 必要な気密性を得るために、組み立て中にコアサイズとトランスミッタハウジングが適切にフィットすることを確認してください
- ハウジングの組み立て中は、垂直方向の位置合わせを維持し、均等な圧力をかけて、詰まりや補償プレートの損傷を防いでください
- 測定媒体がコアダイアフラムとハウジング材質（316L）と互換性がない場合は、注文時に特別な指示を提供してください
- 損傷を防ぐため、手や鋭利なものでセンサダイアフラムを押さないでください
- ゲージ圧力コアの圧力ポートは大気中に開放し、水、水蒸気、または腐食性媒体の侵入を防いでください
- ピンリードの変更については、実際のコアのラベルを参照してください
Product Highlights
HT30V は、気体/液体測定用の 316L ステンレス鋼ダイヤフラムを備えた統合圧力センサーです。高い安定性、IP65 定格、カスタムねじオプション、OEM 機能を備えています。エアコンプレッサー、冷凍機、プロセス制御システムに最適です。
