| 証明: | RoHS |
|---|---|
| 最小注文数量: | 5 |
| 価格: | 20 |
| 型番: | HT30V | 出力信号: | アナログタイプ |
|---|---|---|---|
| 材料: | ステンレス鋼 | ねじの種類: | カスタマイズされた |
| ワイヤリングタイプ: | 4本のワイヤー | 測定媒体: | ガスと液体 |
| IP等級: | ip65 | 電源: | 10VDC |
| 出力: | mV | 圧力範囲: | 0〜10kpa~20Mpa |
| 入力インピーダンス: | 4KΩ～20KΩ | 出力インピーダンス: | 2.5kΩ〜6kΩ |
| 動作温度: | -20~80°C | 保管温度: | -40～125℃ |
| 重さ: | ～63g | ||

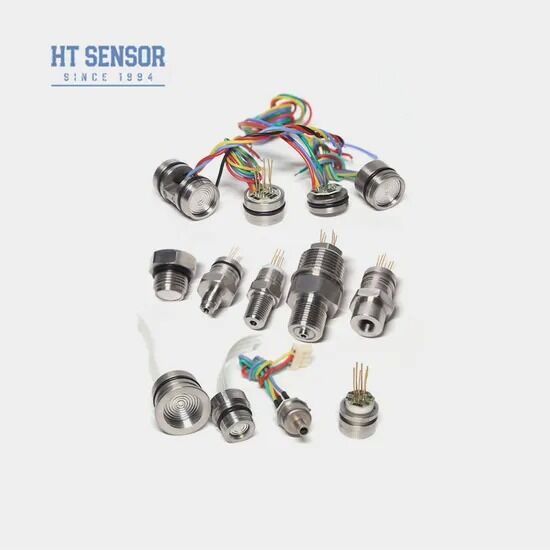

| ハイライト: | 10VDCミニG1/4液体圧力センサー,G1/4 スレッドレベルセンサー トランスデューサー,ミニ液体圧力センサー 保証付き |
||
| 測定範囲 | ゲージ(G) | 10KPa、20KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000Kpa | |
|---|---|---|---|
| 絶対(A) | 100KPaA、200KPaA、350KPaA、700KPaA、1000KPaA、2000KPaA | ||
| 密閉(S) | 3500KPaS、7MPaS、10MPaS、20MPaS | ||
| パラメータ | Typ | 最大 | 単位 |
| 非線形性 | ±0.15 | ±0.3 | %F.S |
| 再現性 | 0.05 | 0.1 | %F.S |
| ヒステリシス | 0.05 | 0.1 | %F.S |
| ゼロオフセット出力 | 0±1 | 0±2 | mV |
| フルスケール出力（≤20KPa） | 50±1 | 50±2 | mV |
| フルスケール出力（≥35kPa） | 100±1 | 100±2 | mV |
| ゼロオフセット温度ドリフト（≤20KPa） | ±1 | ±2.5 | %F.S |
| ゼロオフセット温度ドリフト（≥35kPa） | ±0.8 | ±1.5 | %F.S |
| フルスケール温度ドリフト（≤20KPa） | ±1 | ±2 | %F.S |
| フルスケール温度ドリフト（≥35kPa） | ±0.8 | ±1.5 | %F.S |
| 補償温度（≤20KPa） | 0〜50 | ºC | |
| 補償温度（≥35kPa） | 0〜70 | ºC | |
| 動作温度 | -20〜80 | ºC | |
| 保管温度 | -40〜125 | ºC | |
| 許容過負荷 | フルスケールの3倍または120MPaの小さい方の値を取ります | ||
| バースト圧力 | フルスケールの5倍 | ||
| 長期安定性 | 0.2 % | F.S/年 | |
| ダイアフラム材質 | 316L | ||
| 絶縁抵抗 | ≥200MΩ 100VDC | ||
| 振動 | 10gRMS、20Hz〜2000Hzの条件下で変化なし | ||
| 衝撃 | 100g、11ms | ||
| 応答時間 | ≤1ms | ||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||
| 充填媒体 | シリコンオイル | ||
| 重量 | 〜63g | ||
