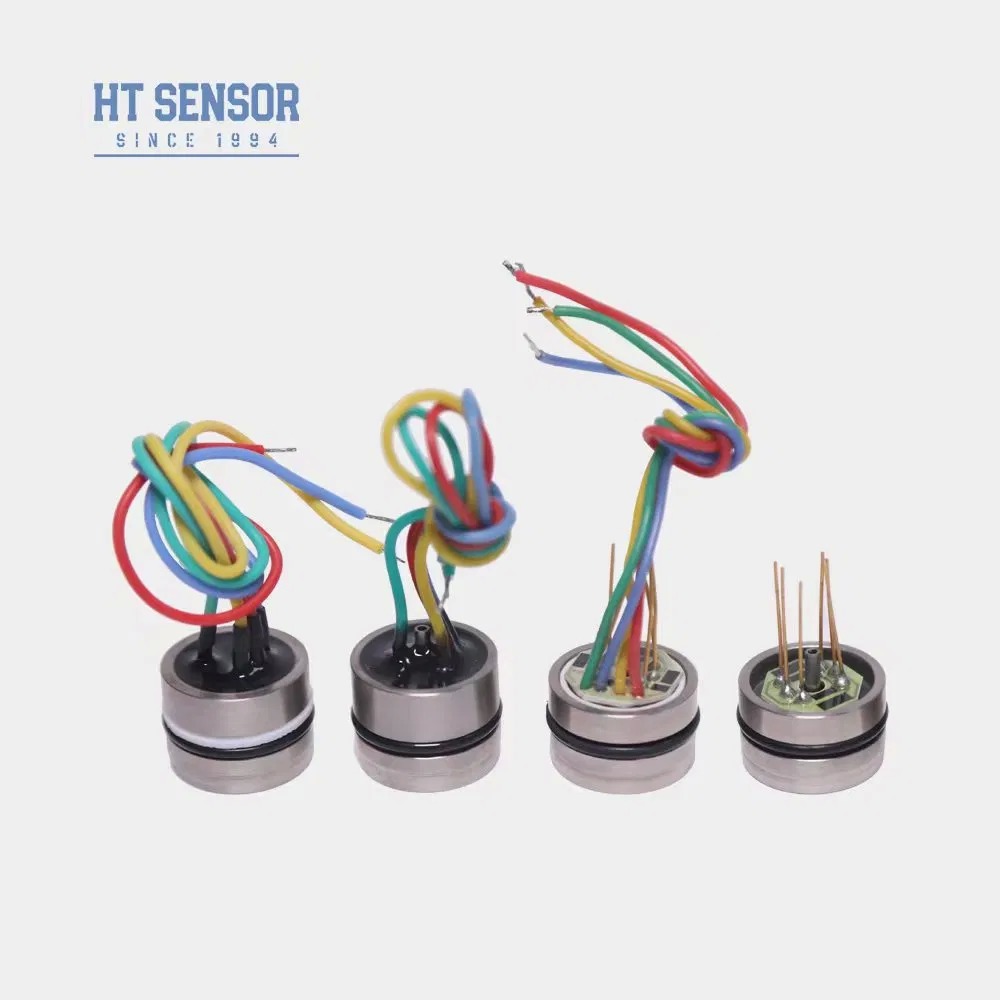

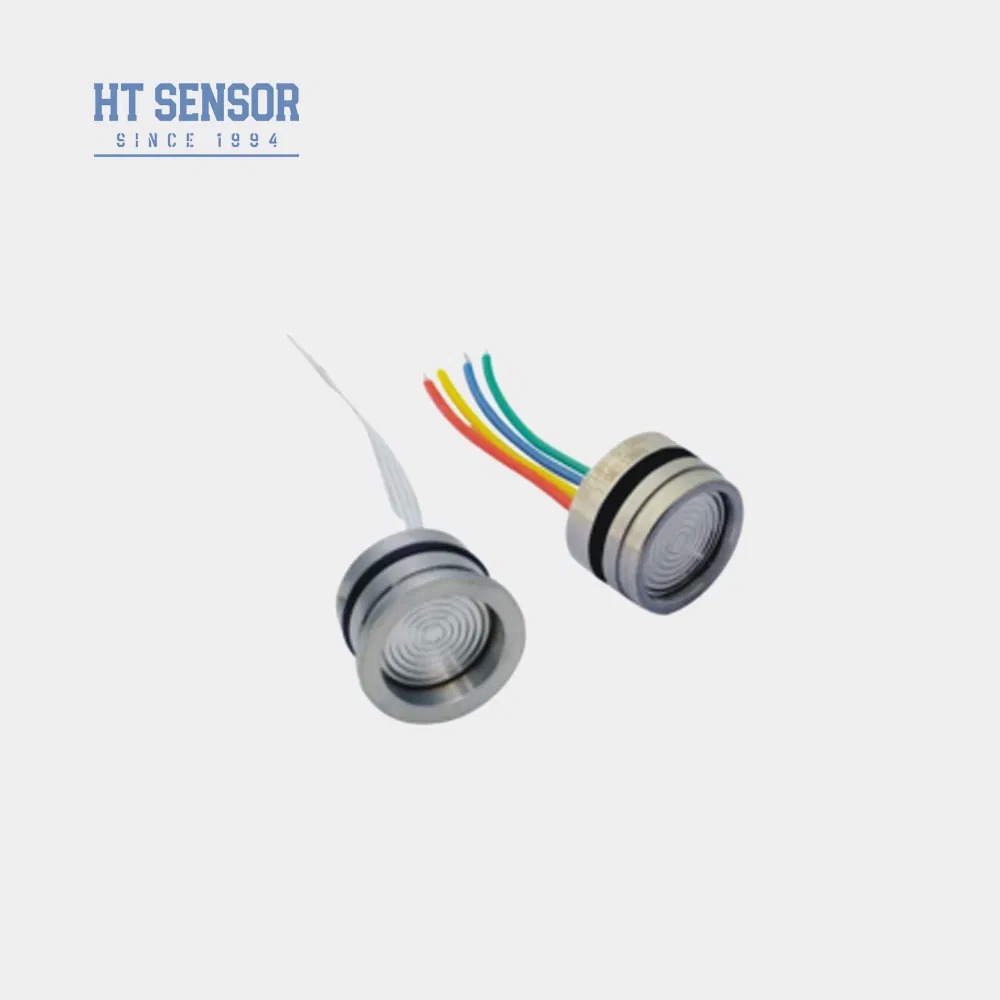

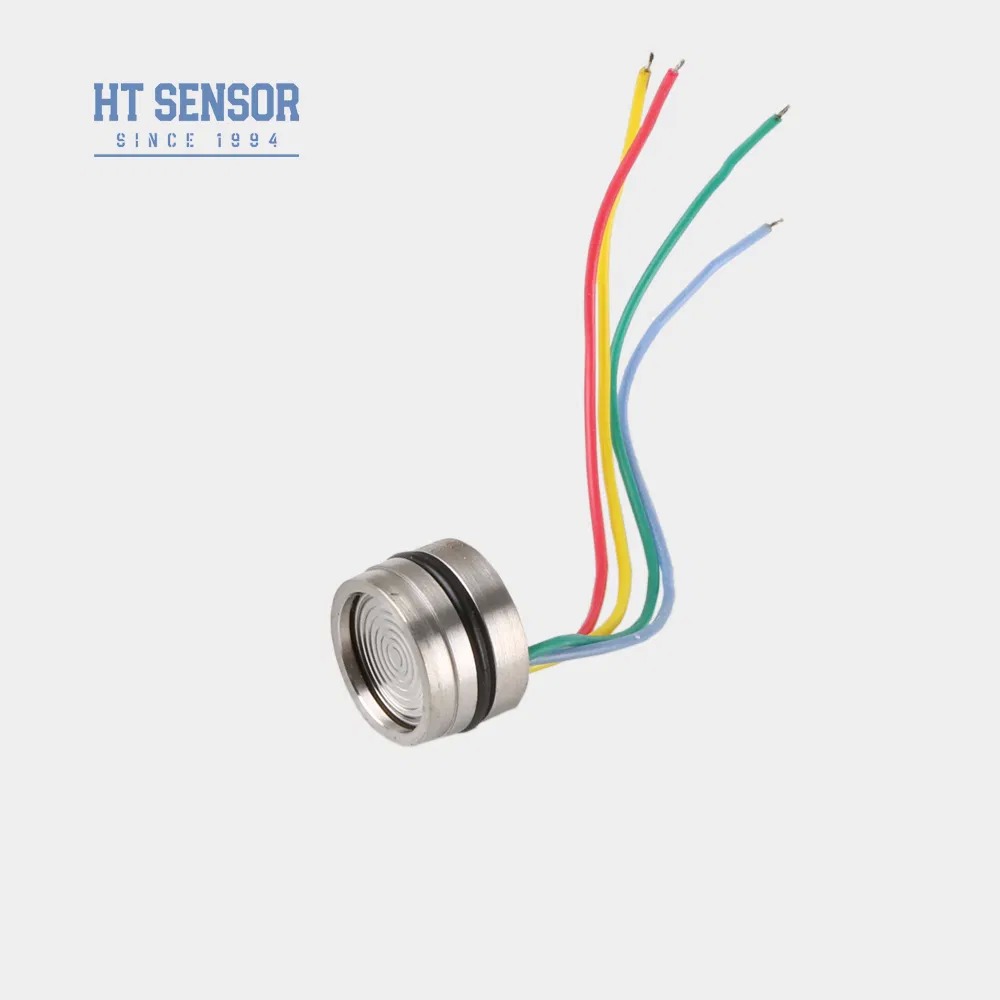

19mm 10VDC 電動シリコンピエゾ電圧センサー 空気と液体のレベルセンサー
Product Details
| 型番: | HT19V | 出力信号: | アナログタイプ |
|---|---|---|---|
| 製造工程: | 統合 | 材料: | ステンレス鋼 |
| ワイヤリングタイプ: | 4本のワイヤー | 測定媒体: | ガスと液体 |
| IP等級: | IP65 | 補償時間: | 0~70°C |
| 圧力式: | G/A/S | 出力: | 10mv/v |
| 直径: | 19mm | 電源: | ≤DC10V |
| ハイライト |
19mm シリコン圧力センサー,10VDC電源付きピエゾ電気センサー,空気と液体の圧力センサー |
||
Product Description
- 温度補償とゼロオフセット修正のための厚膜回路
- 高い信頼性と優れた安定性
- 常電圧電源 標準出力
- 316L不?? 鋼との互換性で不腐食性ガスと液体圧の測定
- 圧力の監視と制御のためのプロセス制御システム
- 圧力測定用冷却システムと空気圧縮機
- 電源: ≤10VDC
- 標準モード出力電圧: 入力の50% (典型)
- 入力阻力: 4KΩ~20KΩ
- 出力阻力: 2.5KΩ~6KΩ

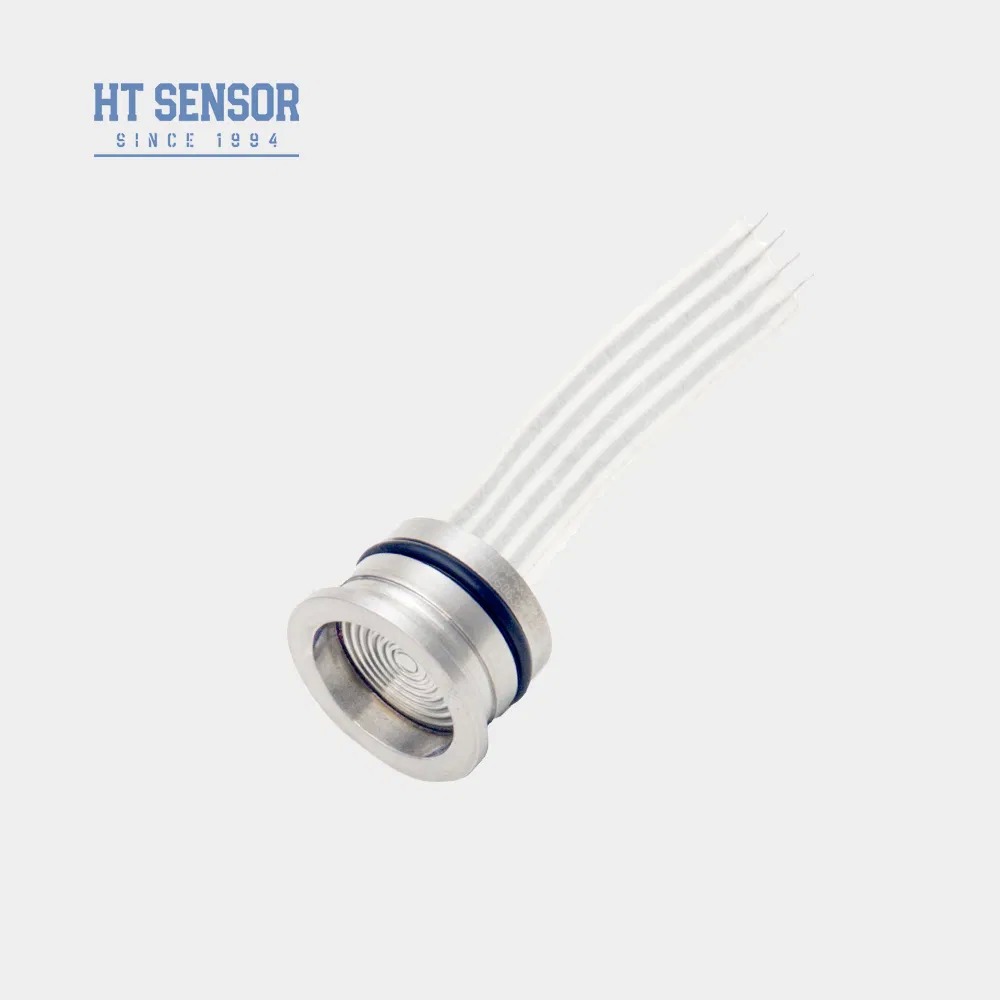

- 電気接続: 100mm 高温線,リボンケーブル
| 測定範囲 | 計量 (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
|---|---|
| 絶対 (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| 密封 (S): 3500KPaS,7MPaS,10MPaS,20MPaS,40,60MPaS,100MPaS |
| パラメータ | タイプ | マックス | ユニット |
|---|---|---|---|
| 非線形性 | ±015 | ±03 | %F.S |
| 繰り返し可能性 | 0.05 | 0.1 | %F.S |
| ヒステレシス | 0.05 | 0.1 | %F.S |
| ゼロオフセット出力 | 0±1 | 0±2 | mV |
| フルスケール出力 (≤20KPa) | 50±1 | 50±2 | mV |
| フルスケール出力 (≥35kPa) | 100±1 | 100±2 | mV |
| ゼロオフセットテンプ・ドリフト (≤20KPa) | ±1 | ±25 | %F.S |
| ゼロオフセットテンプ (≥35kPa) | ±08 | ±15 | %F.S |
| 全スケール温度変動 (≤20KPa) | ±1 | ±2 | %F.S |
| 全スケール温度漂流 (≥35kPa) | ±08 | ±15 | %F.S |
| 補償温度 (≤20KPa) | 0~50 | oC | |
| 補償温度 (≥35kPa) | 0~70 | oC | |
| 動作温度 | -20~80 | oC | |
| 貯蔵温度 | -40~125 | oC | |
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | ||
| 爆発圧 | 5X 完全なスケール | ||
| 長期的安定性 | 0.2 % F.S/年 | ||
| 弁膜材料 | 316L | ||
| 断熱抵抗 | ≥200MΩ 100VDC | ||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||
| ショック | 100g 11ms | ||
| 応答時間 | ≤1ms | ||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||
| 充填 中間 | シリコンオイル | ||
| 体重 | ~28g | ||
- 必要な気密性のために,コアサイズと送信機ハウジングの適切なフィットメントを確保
- 垂直にハウジングを並べて,補償プレートを損傷しないように組立中に均等な圧力を適用
- 測定基質が316L弁材と互換性がない場合,注文時に特別な指示を提示します.
- 損傷 を 防ぐ ため に,手 や 鋭い 物体 で センサー の 弁膜 を 押す こと を 避ける
- 圧力計 の ポート を 大気 に 開く こと,水,蒸気,腐食 物質 の 入る こと を 防止 する
- すべてのピンリード変更のための参照の実際のコアラベル
Product Highlights
HT19V 気体/液体測定用の 19mm シリコンピエゾ抵抗圧力センサー。 316L ステンレス鋼、IP65 定格、高い安定性、カスタム オプションが特徴です。エアコンプレッサー、冷凍機、プロセス制御システムに最適です。
