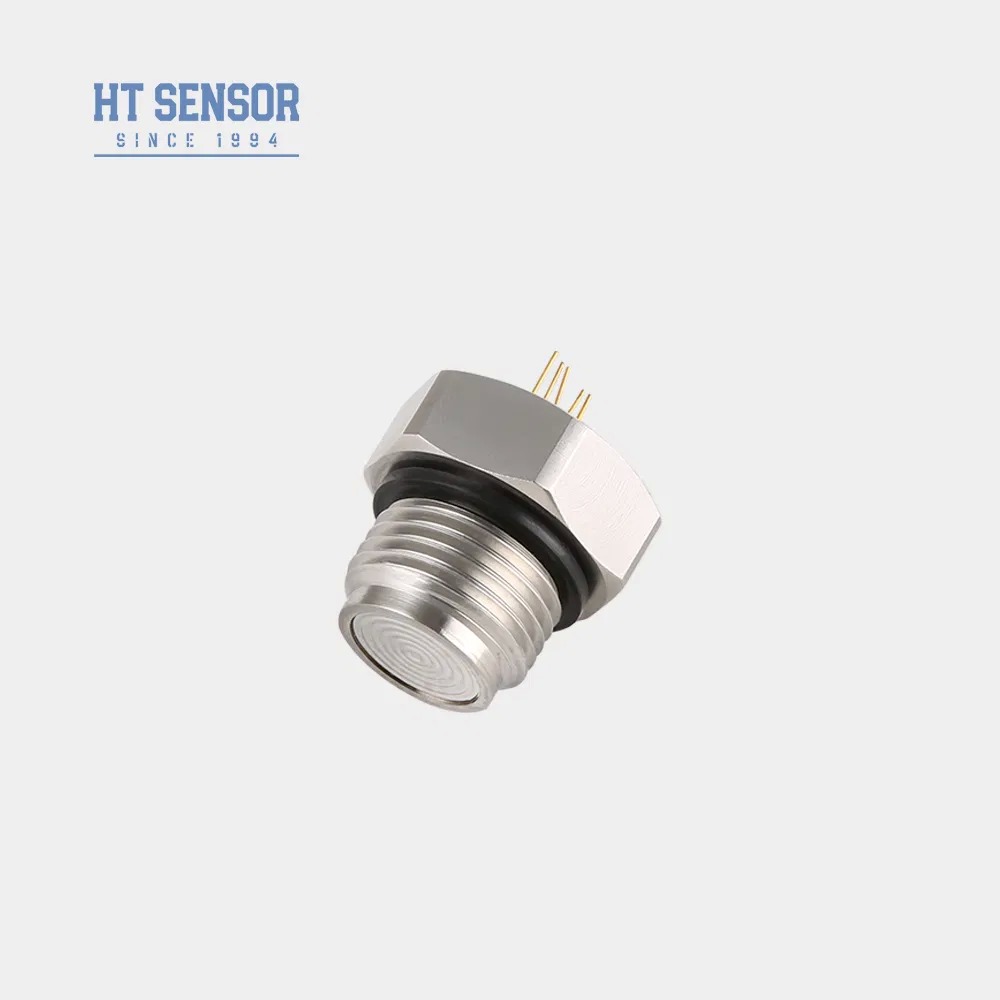

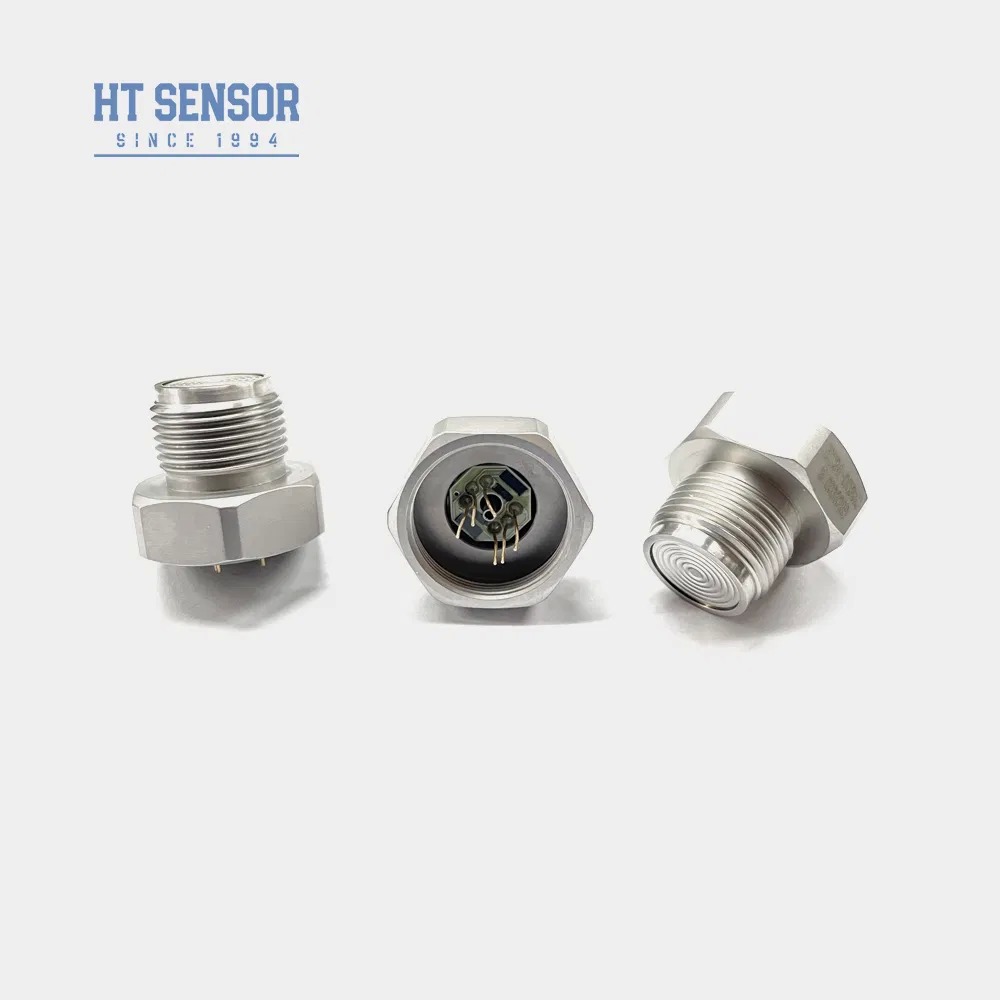

HT24 高安定な分散シリコンセンサーチップ付きのフラッシュ弁圧感センサー
Product Details
| 型番: | HT24 | 出力信号: | アナログタイプ |
|---|---|---|---|
| 材料: | ステンレス鋼 | ワイヤリングタイプ: | 4本のワイヤー |
| 測定媒体: | ガスと液体 | 力: | 1.5mA |
| 出力: | mV | 糸: | G1/2またはM20*1.5 |
| 測定範囲: | 10KPa～35MPaS | 非線形性: | ±0.2%F.S |
| 動作温度: | -20~80°C | 保管温度: | -40～125℃ |
| 横隔膜材料: | 316L | 重さ: | ～55g |
| ハイライト |
弁圧感センサー,保証付きのシリコン圧力センサー,安定した分散型シリコンセンサーチップ |
||
Product Description
- 316Lステンレス鋼のハウジングとチタンとハステロイを含む高級弁材を備えた先進技術
- 精密な温度補償とゼロポイント修正のための厚膜回路
- 卓越した信頼性,繰り返し性,安定性
- 清掃と保守を容易にするため,洗浄用弁構造
- 316L不?? 鋼との互換性で不腐食性ガスと液体圧の測定
- 食品・飲料加工産業
- 工業プロセス制御システム
- 医薬品製造
- 電源: ≤2mA DC (典型的な1.5mA DC)
- 入力阻力: 2.5KΩ~6KΩ
- 出力阻力: 2.5KΩ~6KΩ
- 電気接続: 金で塗装されたコヴァーピンまたは100mm高温ワイヤー
| パラメータ | タイプ | マックス | ユニット |
|---|---|---|---|
| 非線形性 | ±015 | ±03 | %F.S |
| 繰り返し可能性 | 0.05 | 0.1 | %F.S |
| ヒステレシス | 0.05 | 0.1 | %F.S |
| ゼロオフセット出力 | 0±1 | 0±2 | mV |
| フルスケール出力 (≤20KPa) | 50±10 | 50±30 | mV |
| フルスケール出力 (≥35kPa) | 100±10 | 100±30 | mV |
| ゼロオフセットテンプ・ドリフト (≤20KPa) | ±1 | ±2 | %F.S |
| ゼロオフセットテンプ (≥35kPa) | ±05 | ±1 | %F.S |
| 全スケール温度変動 (≤20KPa) | ±1 | ±2 | %F.S |
| 全スケール温度漂流 (≥35kPa) | ±05 | ±1 | %F.S |
| 補償温度 (≤20KPa) | 0~50 | - | oC |
| 補償温度 (≥35kPa) | 0~70 | - | oC |
| 動作温度 | -20~80 | - | oC |
| 貯蔵温度 | -40~125 | - | oC |
| 長期的安定性 | 0.2 | - | F.S. 年間 |
| 断熱抵抗 | ≥200MΩ 100VDC | - | - |
| 応答時間 | ≤1ms | - | - |
爆発圧:5X 完全なスケール
隔膜材料:316L
振動:10gRMS,20Hzから2000Hzの条件では変化がない
ショック100g,11ms
Oリングシール:ニトリルゴムまたはフッロゴム
充填介質:シリコンオイル
体重:~55g
絶対値 (A):100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA
密封 (S):3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS
- 必要な気密度を達成するために,組み立て中にコアサイズと送信機ハウジングの適切なフィットを確保する
- ハウジングの組立中に,垂直のアライナメントを維持し,停止または補償プレートの損傷を避けるために均等な圧力を適用する
- 測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合,注文時に特別な指示を提示する.
- 変形または穴から損傷を防ぐために,手や鋭い物体でセンサー弁を押すのを避ける
- 圧力計の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のマイナス圧力室に入るのを防ぐ
- ピンリードの構成については実際のコア上のラベルを参照してください.
- 圧力センサーの特性は?
- 高精度 耐久性 優れた性能 カスタマイズ可能
- 特別な仕様を設定できますか?
- そう,我々のエンジニアは,特定のニーズを満たす製品に合わせることができます.我々はOEMとODMサービスを提供します.
- あなたの生産能力は?
- 製造施設は月3万台もの 圧力センサートランスミッタを生産できるので 大規模な注文の需要を 完全に満たすことができます生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします..
- 典型的な配達期間は?
- 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
- 商品の値段は? 割引はある?
- 大量注文や長期パートナーに対する割引で競争力のある価格です
- 商品の保証は? 販売後サービス?
- 当社の保証期間は出荷後24ヶ月で,販売後のチームは24時間以内にご質問に答えてくれます. PCネットワークによるリモート指示はいつでも利用できます.
Product Highlights
安定性の高い拡散シリコンチップを使用したHT24フラッシュダイヤフラム圧力センサー。 316L ステンレス鋼構造、IP65 等級、お手入れが簡単なデザイン、優れた信頼性が特徴です。食品、医薬品、産業用途にカスタム OEM/ODM オプションを利用できます。
