プレッシャートランスデューサーセンサーのためのフラッシュ 50.4mm クランプ露出弁レベルセンサー
Product Details
| 型番: | HT-IQ | のために: | 分散型シリコン圧力トランスミッター |
|---|---|---|---|
| 出力信号の種類: | アナログタイプ | 材料: | ステンレス鋼 |
| ワイヤリングタイプ: | 4本のワイヤー | 測定媒体: | ガスと液体 |
| カスタマイズされた: | カスタマイズされた | 力: | 1.5mA /DC10V |
| 出力: | mv信号 | 繋がり: | 50.4クランプ |
| 温度補償: | 0-70 | 輸送パッケージ: | カートン |
| 仕様: | 50.4mm | 起源: | 中国 |
| ハイライト |
50.4mm フラッシュクランプ圧力センサー,露出した隔膜レベルセンサー,保証付きの圧力変換センサー |
||
Product Description

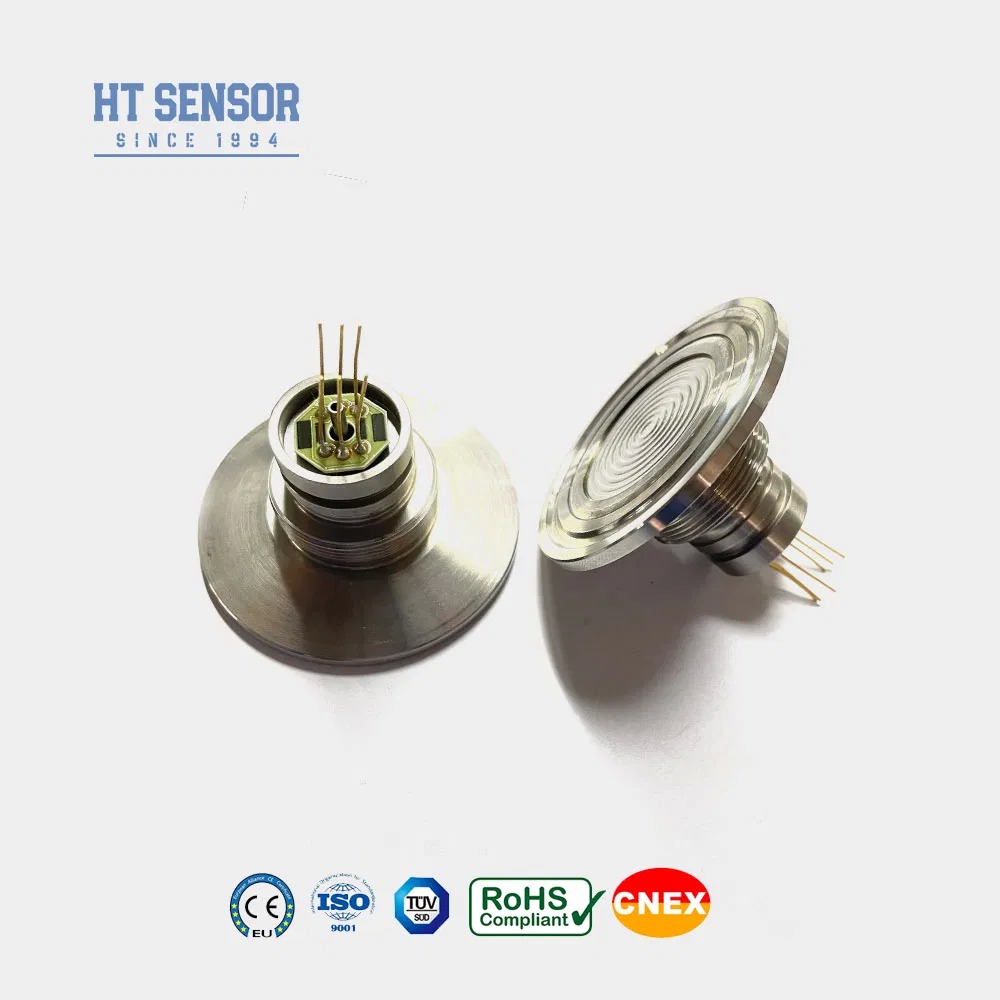

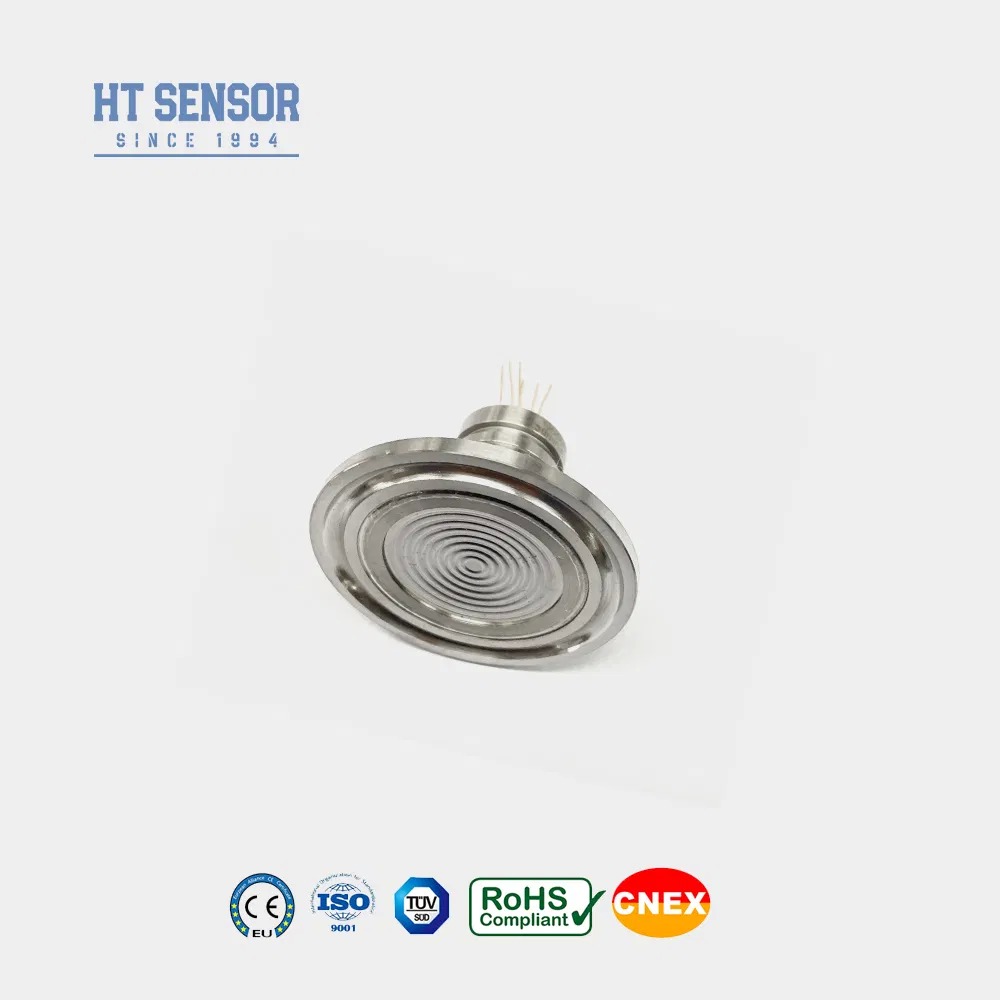

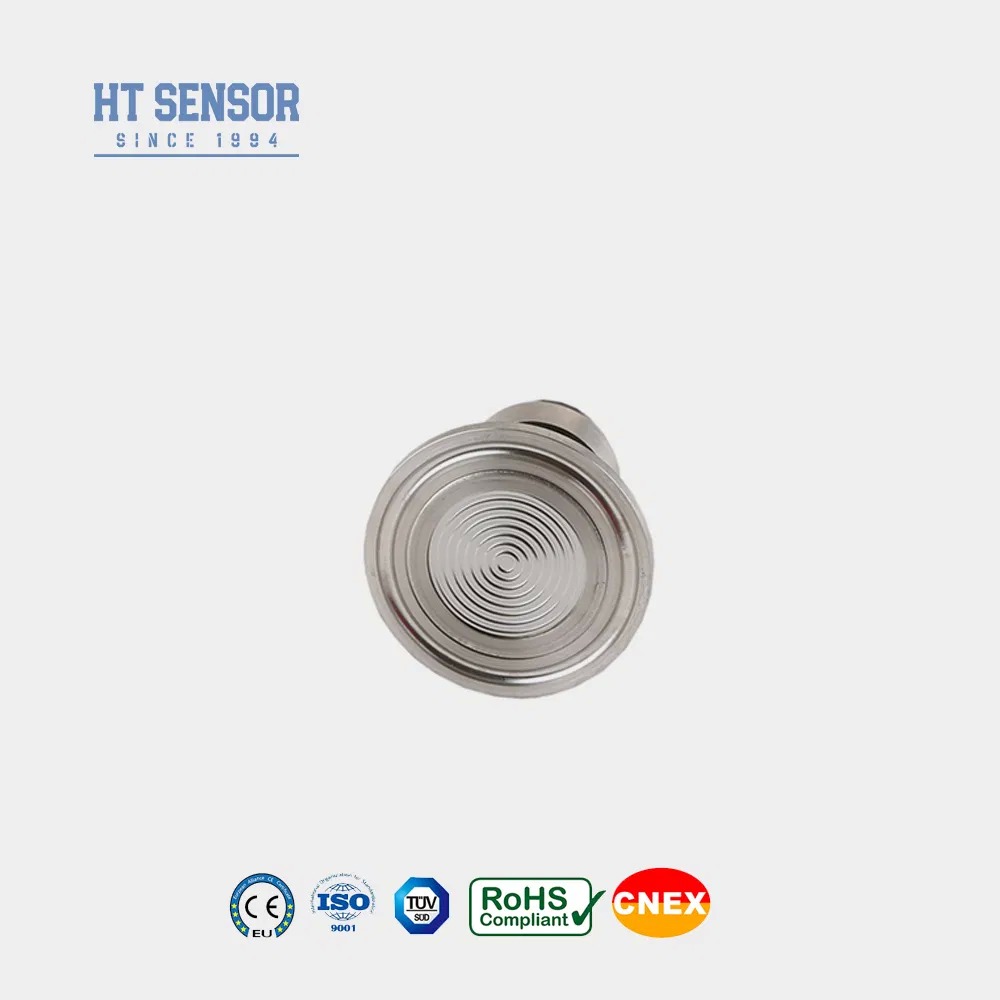

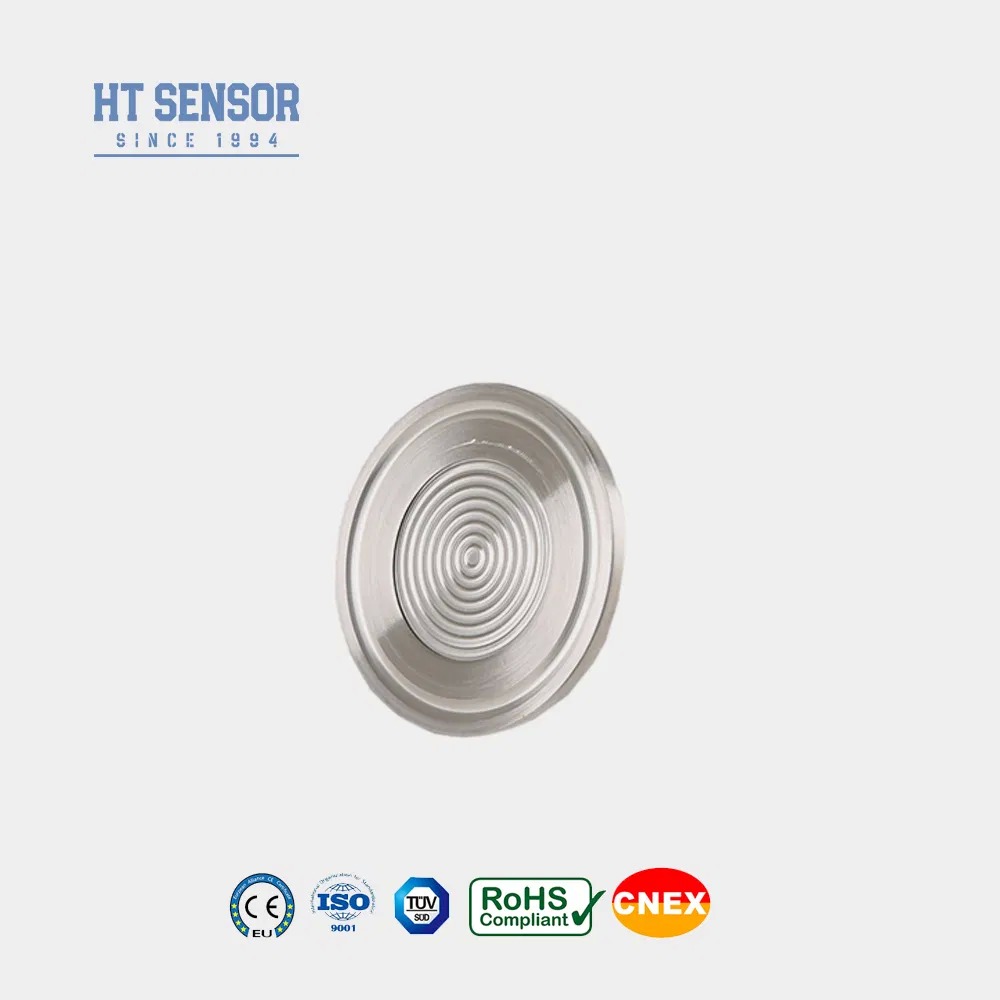

HT-IQシリコンピエゾ抵抗圧力センサ
はじめに:
HT-IQは、高安定性の拡散シリコンチップを搭載したフラッシュダイアフラム圧力センサです。圧力はステンレス鋼ダイアフラムを介して感圧チップに伝達され、密閉されたシリコーンオイルにより、チップと測定媒体との直接的な接触を確実に防ぎます。フラットダイアフラム設計を採用しており、清掃が容易で信頼性が高く、食品加工や衛生などの業界での用途に適しています。
- 高度な技術と316Lステンレス鋼ハウジング、および ダイアフラムにチタンやハステロイなどの材料を使用
- 温度補償とゼロ点 補正のための厚膜回路を採用0.05
- 優れた信頼性、再現性、安定性
- フラッシュ ダイアフラム構造により、清掃が容易
- 316L ステンレス鋼との適合性により、非腐食性ガスおよび液体の圧力を測定するのに適しています食品および飲料業界
- 工業プロセス制御
- 製薬業界
- 電気的性能
- 入力インピーダンス : 2.5KΩ~6KΩ
- 出力インピーダンス: 2.5KΩ~6KΩ
- 電気的接続：金メッキKovarピンまたは100mm高温ワイヤ。
- 性能パラメータ:
| 測定範囲 | |||||
|---|---|---|---|---|---|
| ゲージ(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | 絶対(A) | |||
| 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | 密閉(S) | ||||
| 3500KPaS | Typ | ||||
| 最大 | 単位 | 非線形性 | |||
| ≤20KPa | ±0.3 | %F.S | 補償温度 | ||
| 0.05 | 0.1 | %F.S | 補償温度 | ||
| 0.05 | 0.1 | %F.S | 補償温度 | ||
| ≤20KPa | 0±2 | mV | ゼロオフセット温度ドリフト | ||
| ≤20KPa | 0~50 | 50±30 | mV | ゼロオフセット温度ドリフト | |
| 0~70 | 100±30 | mV | ゼロオフセット温度ドリフト | ||
| ≤20KPa | 0~50 | %F.S | %F.S | 補償温度 | |
| 0~70 | ±1 | %F.S | 補償温度 | ||
| ≤20KPa | 0~50 | %F.S | %F.S | 補償温度 | |
| 0~70 | ±1 | %F.S | 補償温度 | ||
| ≤20KPa | 0~50 | ºC | 許容過負荷 | ||
| 0~70 | ºC | 許容過負荷 | |||
| -20~80 | ºC | 許容過負荷 | |||
| -40~125 | ºC | 許容過負荷 | |||
| フルスケールの3倍または120MPaの小さい方の値を選択 | バースト圧力 | ||||
| フルスケールの5倍 | 長期安定性 | ||||
| 0.2 % | F.S/年 | ダイアフラム材質 | |||
| 316L | 絶縁抵抗 | ||||
| ≥200MΩ 100VDC | 振動 | ||||
| 10gRMS、20Hz～2000Hzの条件下で変化なし | 衝撃 | ||||
| 100g、11ms | 応答時間 | ||||
| ≤1ms | Oリングシール | ||||
| ニトリルゴムまたはフッ素ゴム | 充填媒体 | ||||
| シリコーンオイル | 重量 | ||||
| ~150g | パラメータは以下の条件下でテストされています： 1.5mA @25°C | ||||
| 外形構造 | |||||
| 寸法 | |
| 選択例 |
|
| 注文のヒント |
| 1. 組立時にコアサイズとトランスミッタハウジングの適合性に注意し、 |
2. ハウジングの組立中は、垂直に位置合わせし、均等な圧力をかけて、詰まりや補償プレートの損傷を防ぎます。
3. 測定媒体がコアダイアフラムとハウジング材料（316L）と適合しない場合は、 注文時に特別な指示を提供する必要があります。
4. ダイアフラムの変形や貫通によるコアの損傷を防ぐため、手や鋭利なものでセンサダイアフラムを押さないでください。
5. ゲージ圧コアの圧力ポートを大気に開放し、水、水蒸気、または腐食性媒体が コア負圧室に入らないようにしてください。
6. ピンリードに変更がある場合は、実際のコアのラベルを参照してください。
Q&A
| Q: 圧力センサトランスミッタの主な特徴は何ですか？ |
-
A: 高精度、堅牢な耐久性、信頼性の高い性能を提供します。カスタマイズオプションも利用できます。
Q: 特殊な仕様に対応できますか？ -
A: はい。当社のエンジニアリングチームは、特定の要件を満たすためにカスタマイズされた製品を開発できます。OEMとODMの両方のサービスを提供しています。
Q: 生産能力はどのくらいですか？ -
A: 当社の施設では、毎月最大30,000個の圧力センサトランスミッタを生産でき、大量注文に対応できます。スケジュールを確認し、スムーズな生産と納品を確実にするために、事前に当社の営業チームにご連絡いただくことをお勧めします。
Q: 納期はどのくらいですか？ -
A: 標準モデルは5～8営業日以内に納品されます。カスタマイズされた製品のリードタイムは異なる場合があります。
Q: 製品の価格設定はどのようになっていますか？割引はありますか？ -
A: 競争力のある価格を提供しており、大量購入または長期的なパートナーシップには割引が適用されます。
Q: 製品保証とアフターサービスポリシーは何ですか？ -
A: 当社の製品には、出荷日から24ヶ月の保証が付いています。アフターサービスチームは24時間以内に問い合わせに対応し、必要に応じてPCネットワーク接続を介してリモートガイダンスを提供できます。
