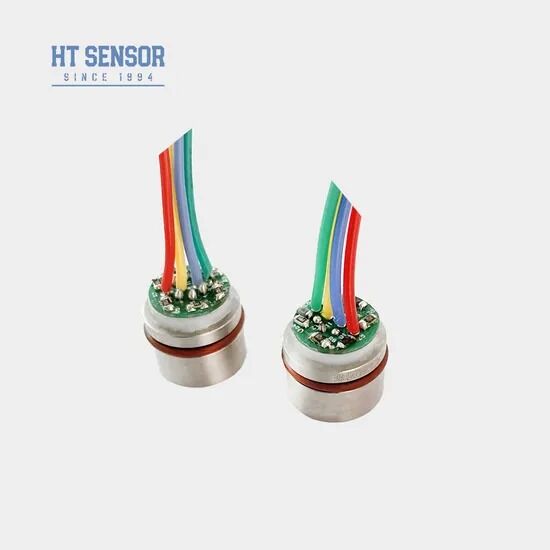

5VDC 10mv/V コンパクト拡散型シリコン圧力センサーコア 15mm ミニセンサー シリコン圧力センサー
Product Details
| 型番: | HT15V | のために: | 分散型シリコン圧力センサー |
|---|---|---|---|
| 出力信号の種類: | アナログタイプ | 材料: | ステンレス鋼 |
| ワイヤリングタイプ: | 4本のワイヤー | 測定媒体: | ガスと液体 |
| カスタマイズされた: | カスタマイズされた | キーワード: | ミニセンサー |
| 供給: | 5〜10VDC | 出力: | MVシガール |
| 輸送パッケージ: | カートン | 仕様: | 15mm |
| 起源: | 中国 | Hsコード: | 9026209090 |
| ハイライト |
5VDC コンパクト圧力センサー,拡散型シリコン圧力センサーコア,15mm ミニ圧力トランスミッタ |
||
Product Description
HT15V シリコンピエゾ抵抗型圧力センサー
はじめに:
HT15Vは、シリコン歪みゲージ圧力センサーで、その主要コンポーネントは高安定性の拡散シリコン素子です。このセンサーは、拡散シリコンのピエゾ抵抗効果を利用して、液体や気体の圧力を正確に測定します。圧信号を測定可能な電圧信号に変換します。このセンサーは、エアコンプレッサーや冷凍システムなど、さまざまな分野で広く使用されています。
製品の特徴:
- 高度な技術を利用し、316Lステンレス鋼に封入されていますハウジング
- 広い測定範囲 0~350KPa~60MpaS
- 高い信頼性と優れた安定性
- 定電圧供給
- 316Lステンレス鋼と互換性のある、非腐食性ガスおよび液体の圧力測定に適しています。
- そのコンパクトな設計により、スペースが限られた用途に最適であり、その信頼性により、プロセスシステムにおける圧力監視と制御をサポートします。
- この製品は、冷凍システムやエアコンプレッサーの圧力測定にも一般的に使用されています。
- 電源: ≤10VDC。
- コモンモード電圧出力: 入力の50% (標準)。
- 入力インピーダンス:4KΩ~20KΩ。
- 出力インピーダンス:2.5KΩ~6KΩ。
- 電気的接続:100mm高温ワイヤー、リボンケーブル。
| 性能パラメータ: | |||||
|---|---|---|---|---|---|
| 測定範囲 | ゲージ(G) | 350KPa,1000KPa,2000Kpa | |||
| 絶対(A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 密閉(S) | 3500KPaS,7MPaS,10MPaS | ||||
| Typ | Max | 単位 | |||
| 非線形性 | ±0.15 | ±0.3 | %F.S | ||
| 再現性 | 0.05 | 0.1 | %F.S | ||
| ヒステリシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | 100±1 | 100±2 | mV | ||
| ゼロオフセット温度ドリフト | ±0.8 | ±2 | %F.S | ||
| フルスケール温度ドリフト | ±0.8 | ±2 | %F.S | ||
| 補償温度 | 0~70 | ºC | |||
| 動作温度 | -20~80 | ºC | |||
| 保管温度 | -40~125 | ºC | |||
| 許容過負荷 | フルスケールの3倍または80MPaの小さい方の値を選択 | ||||
| バースト圧力 | フルスケールの5倍 | ||||
| 長期安定性 | 0.2 % | F.S/年 | |||
| ダイアフラム材質 | 316L | ||||
| 絶縁抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS、20Hz～2000Hzの条件下で変化なし | ||||
| 衝撃 | 100g、11ms | ||||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||||
| 充填媒体 | シリコンオイル | ||||
| 重量 | ~20g | ||||
| パラメータは、次の条件下でテストされています: 10V @25ºC | |||||
| 外形構造 | |
| 寸法 | |
| 電気的接続と補償 |
|---|
|
| 選択例 |
| 注文のヒント |
- 取り付け中は、指定された気密性要件を満たすために、コアとトランスミッタハウジングの間に適切なクリアランスを確保してください。
- ハウジングを組み立てる際は、垂直方向の位置合わせを維持し、均等に圧力を加えて、結合や補償プレートの損傷を防いでください。
- 測定媒体がコアダイアフラムとハウジング材質（316Lステンレス鋼）と互換性があることを確認してください。
- センサーダイアフラムを手や鋭利なもので押さないでください。変形や穿刺により、コアの内部が損傷する可能性があります。
- ゲージ圧力コアの圧力ポートを大気に開放し、水分、蒸気、または腐食性媒体が負圧室に入るのを防いでください。
- ピン配線の変更が必要な場合は、常に実際のコアに添付されているラベルを参照して、正しい接続を行ってください。
| Q&A |
.
.
