HT センサー 10VDC 電源 HT15V シリコン圧力センサー レベルセンサー セル
Product Details
| 型番: | HT15V | のために: | 分散型シリコン圧力トランスミッター |
|---|---|---|---|
| 材料: | ステンレス鋼 | ワイヤリングタイプ: | 4本のワイヤー |
| 測定媒体: | ガスと液体 | IP等級: | IP65 |
| カスタマイズされた: | カスタマイズされた | キーワード: | ミニセンサー |
| 供給: | 5〜10VDC | ワイヤー: | 13mmシリコンワイヤー |
| 出力: | MVシガール | 輸送パッケージ: | カートン |
| 仕様: | 15mm | 商標: | ヘントン |
| 起源: | 中国 | Hsコード: | 9026209090 |
| ハイライト |
HT15V シリコン圧力センサー,10VDC 電源レベルセンサー,HT 圧力トランスミッターセンサー |
||
Product Description

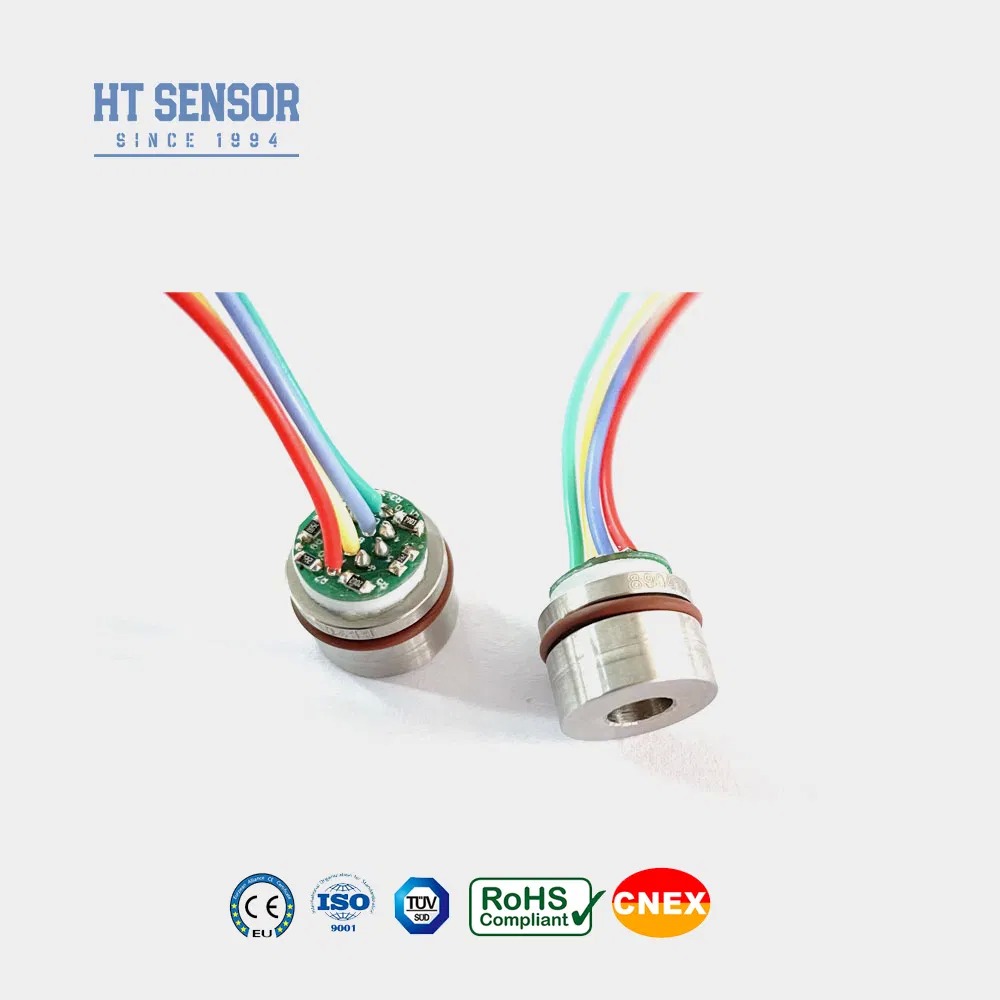

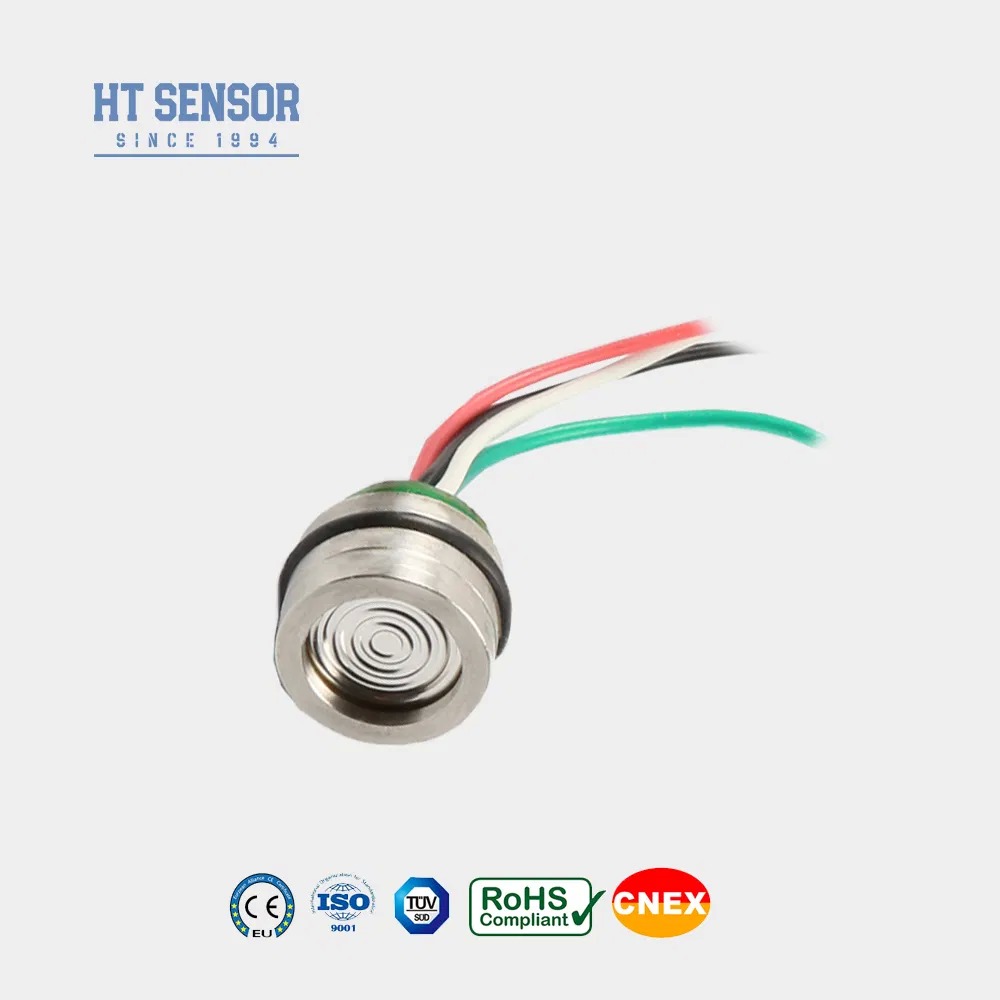

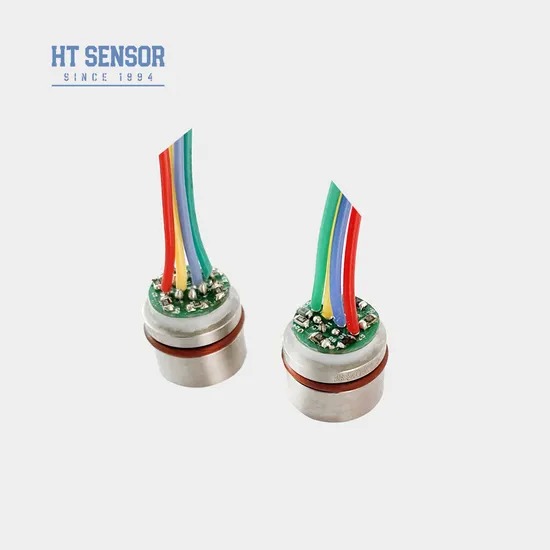

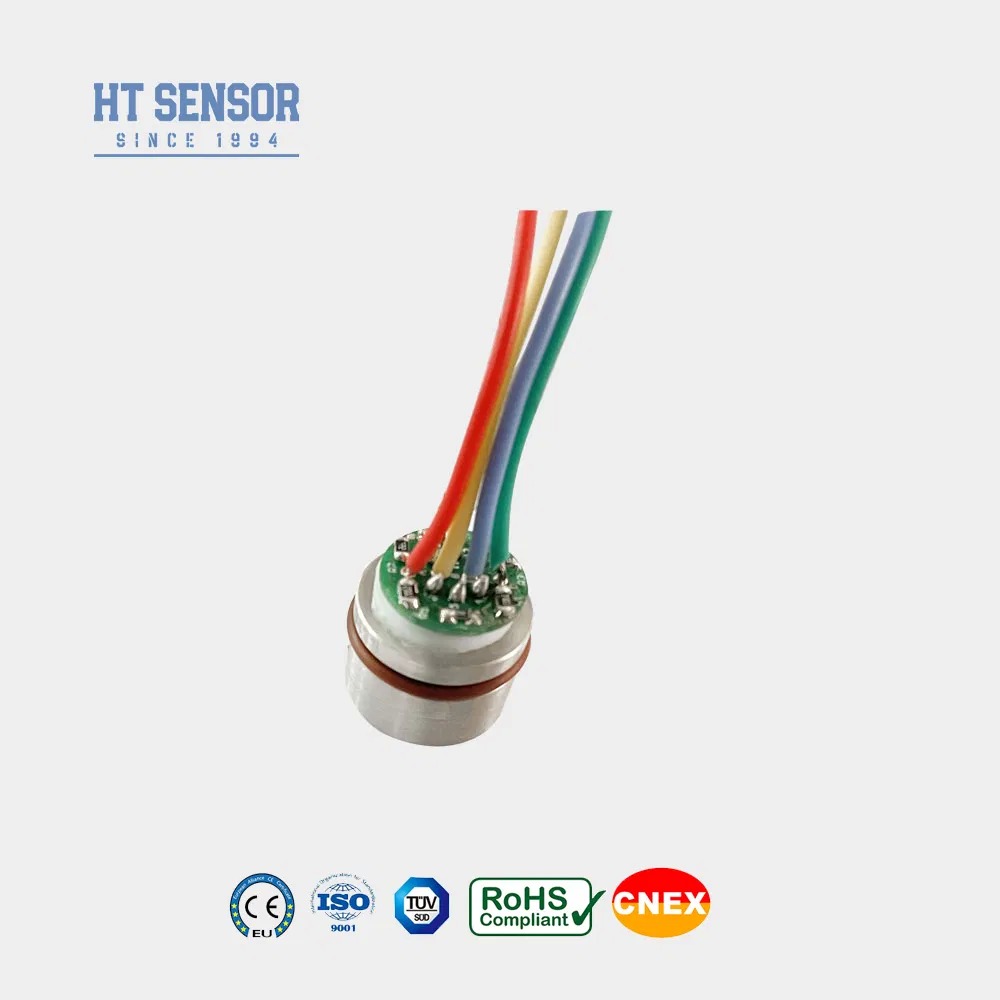

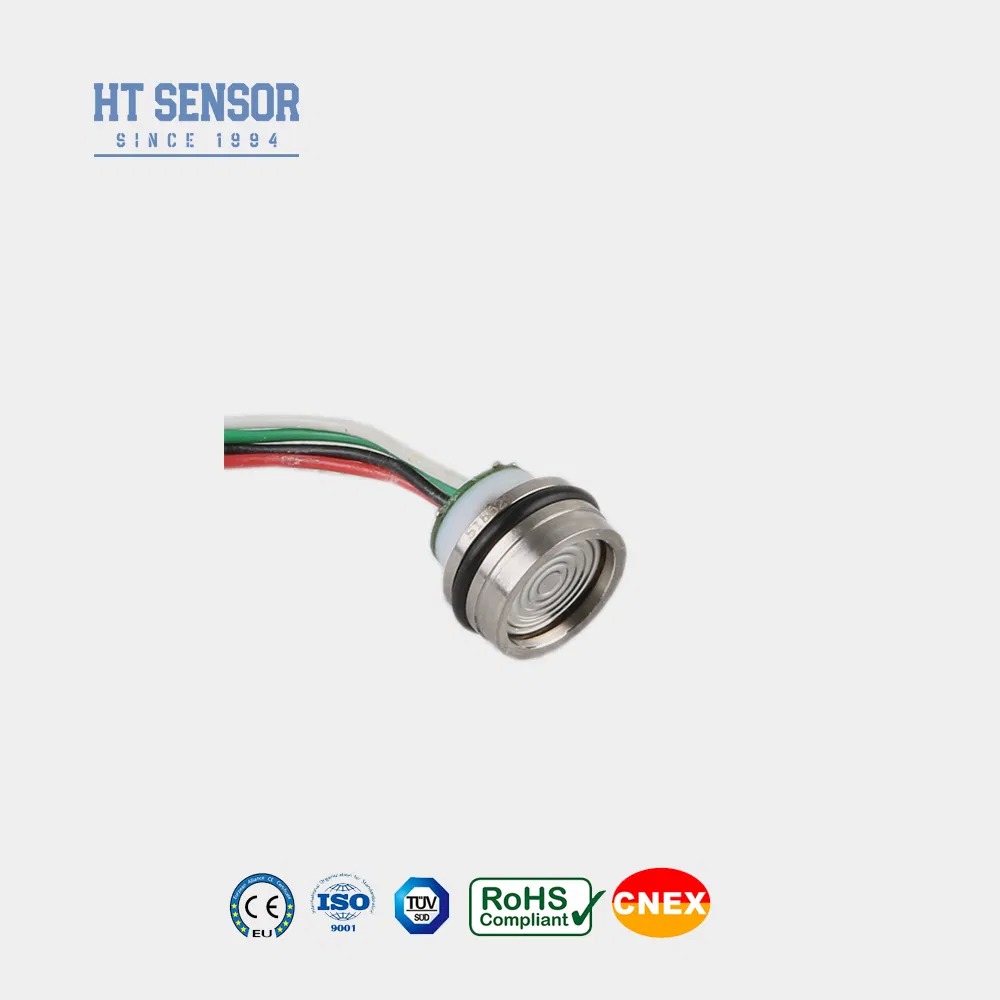

HT15Vシリコンピエゾ抵抗型圧力センサー
はじめに:
HT15Vは、高度に安定した拡散シリコン素子コアを特徴とするシリコンピエゾ抵抗型圧力センサーです。拡散シリコンのピエゾ抵抗効果を利用して、液体と気体の両方の圧力を正確に測定します。このセンサーは、エアコンプレッサーや冷凍システムなど、さまざまな用途で広く使用されています。 .
製品の特徴:
- 高度な技術を利用し、316Lステンレス鋼にカプセル化されています ハウジング
- 広い測定範囲 0～300KPa～40MpaS
- 高い信頼性と優れた安定性
- 5-10VDC 定電圧供給 10MV/V 出力
- 316Lとの互換性がある非腐食性ガスおよび液体圧力を測定するのに適していますステンレス鋼。
- コンパクトな設計で、スペースが限られた用途に最適です .
- 圧力の監視と制御のためにプロセス制御システムで使用されます .
- 圧力測定のために、冷凍システムやエアコンプレッサーで一般的に使用されています。
- 電源: ≤10VDC
- コモンモード電圧出力: 入力の50% (標準)
- 入力インピーダンス:4KΩ~20KΩ
- 出力インピーダンス:2.5KΩ~6KΩ
- 電気的接続:100mm高温ワイヤー、リボンケーブル
| 性能パラメータ: | |||||
|---|---|---|---|---|---|
| 測定範囲 | ゲージ(G) | 300kpa,350KPa,1000KPa,2000Kpa | |||
| 絶対(A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 密閉(S) | 3500KPaS,7MPaS,10MPaS,20MPa,30MPa | ||||
| Typ | 最大 | 単位 | |||
| 非線形性 | ±0.15 | ±0.3 | %F.S | ||
| 再現性 | 0.05 | 0.1 | %F.S | ||
| ヒステリシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | 100±1 | 100±2 | mV | ||
| ゼロオフセット温度ドリフト | ±0.8 | ±2 | %F.S | ||
| フルスケール温度ドリフト | ±0.8 | ±2 | %F.S | ||
| 補償温度 | 0~70 | ºC | |||
| 動作温度 | -20~80 | ºC | |||
| 保管温度 | -40~125 | ºC | |||
| 許容過負荷 | フルスケールの3倍または80MPaの小さい方の値を選択 | ||||
| バースト圧力 | 5X フルスケール | ||||
| 長期安定性 | 0.2 % | F.S/年 | |||
| ダイヤフラム材質 | 316L | ||||
| 絶縁抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS、20Hz～2000Hzの条件下で変化なし | ||||
| 衝撃 | 100g、11ms | ||||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||||
| 充填媒体 | シリコンオイル | ||||
| 重量 | ~20g | ||||
| パラメータは、次の条件下でテストされています: 10V @25ºC | |||||
| 外形構造 | |
| 寸法 | |
| 電気的接続と補償 |
|
| 選択例 |
| 注文のヒント |
- 取り付けの際は、指定された気密性要件を満たすために、コアとトランスミッタハウジングの間に適切なクリアランスを確保してください。
- ハウジングを組み立てる際は、垂直方向の位置合わせを維持し、均等に圧力を加えて、補償プレートの結合や損傷を防いでください。
- 測定媒体がコアダイヤフラムとハウジング材質（316Lステンレス鋼）と互換性があることを確認してください。
- センサーダイヤフラムを手や鋭利なもので押さないでください。変形や穿刺により、コアの内部が損傷する可能性があります。
- ゲージ圧力コアの圧力ポートを大気に開放し、負圧室への湿気、蒸気、または腐食性媒体の侵入を防いでください。
- ピン配線の変更が必要な場合は、常に実際のコアに添付されているラベルを参照して、正しい接続を行ってください。
