ステンレス鋼 マイクロ小圧感センサー 高精度圧感 ロードセル 圧感センサー
Product Details
| 型番: | HT15V | のために: | 分散型シリコン圧力トランスミッター |
|---|---|---|---|
| 材料: | ステンレス鋼 | ワイヤリングタイプ: | 4本のワイヤー |
| 測定媒体: | ガスと液体 | カスタマイズされた: | カスタマイズされた |
| 供給: | 5〜10VDC | ワイヤー: | 13mmシリコンワイヤー |
| 出力: | MVシガール | 輸送パッケージ: | カートン |
| dia: | 15mm | 商標: | ヘントン |
| 起源: | 中国 | Hsコード: | 9026209090 |
| ハイライト |
ステンレス鋼圧力センサー,高精度な荷重計,マイクロ圧力トランスデューサ |
||
Product Description

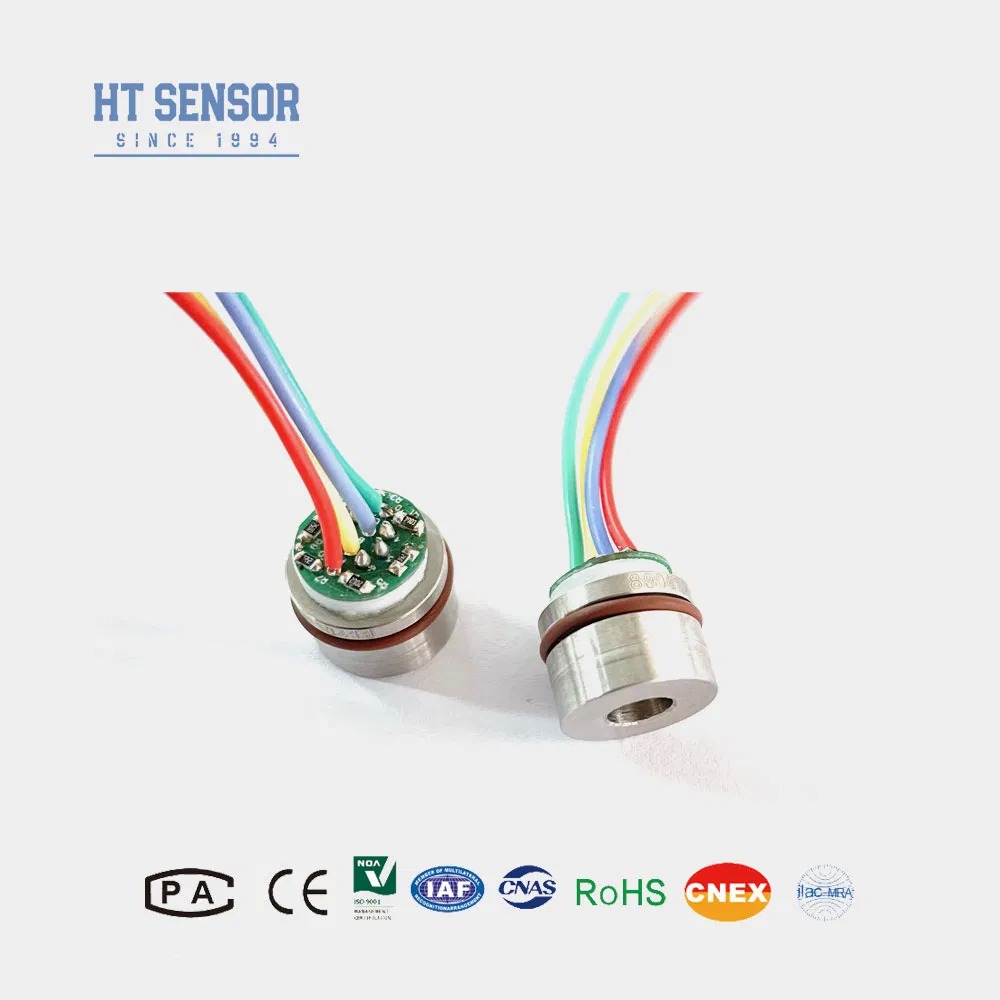

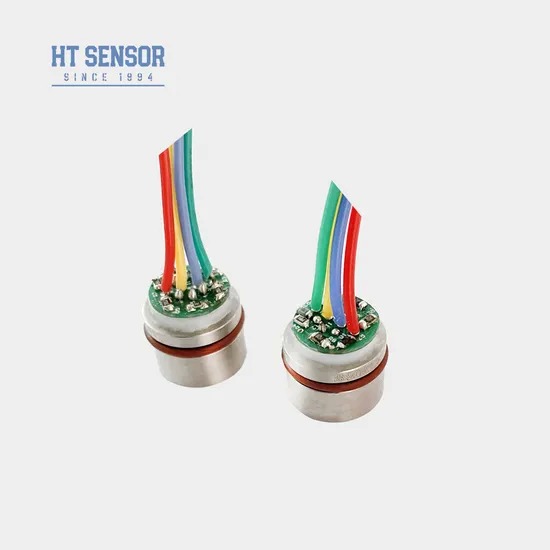

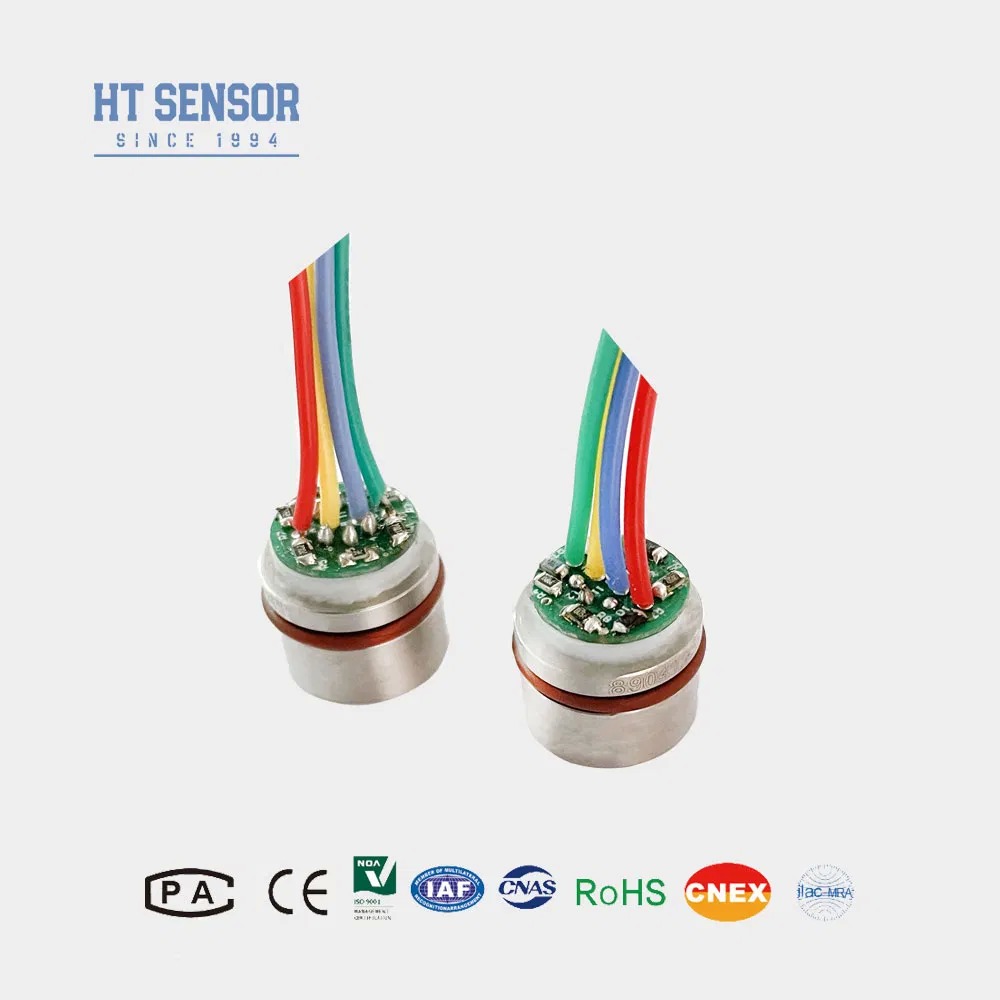

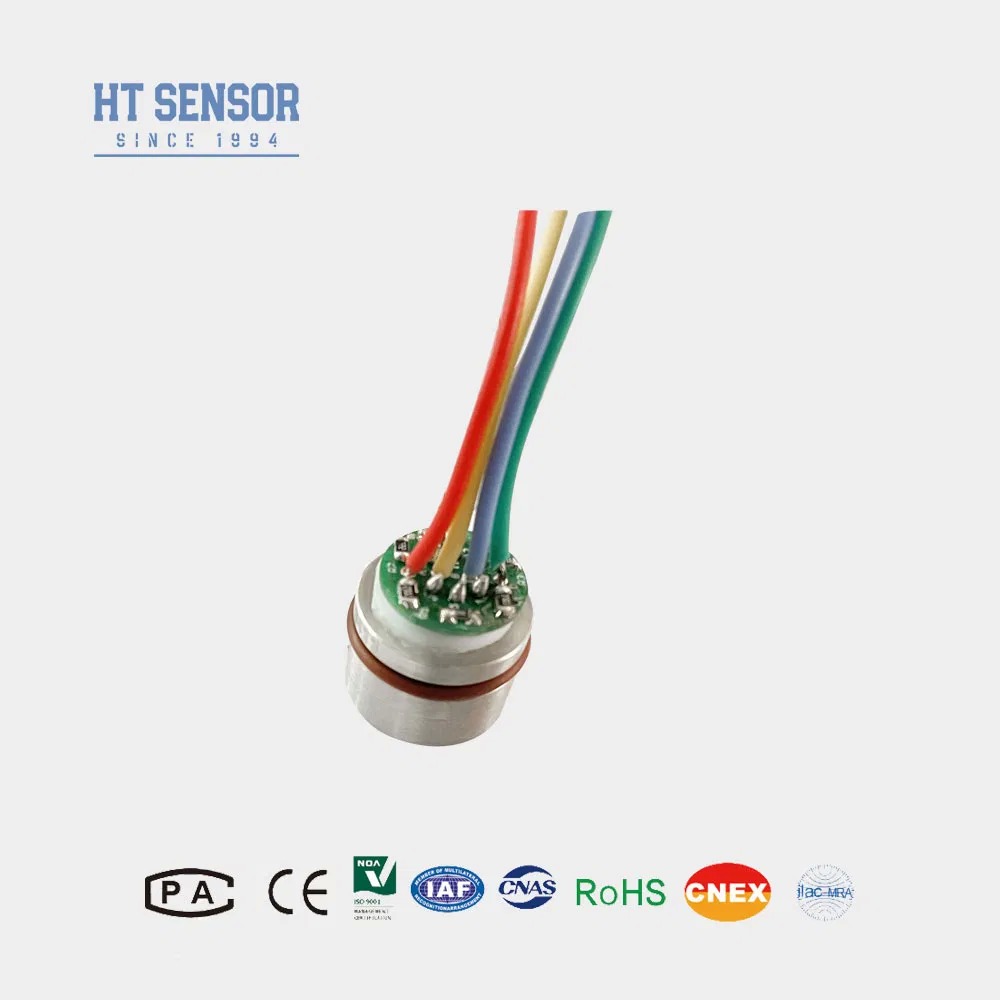

HT15V シリコンピエゾ抵抗圧力センサー
はじめに:
HT15Vは、高安定性の拡散シリコンエレメントコアを特徴とするシリコンピエゾ抵抗圧力センサーです。拡散シリコンのピエゾ抵抗効果を利用して、液体と気体の両方の圧力を精密に測定します。このセンサーは、エアコンプレッサーや冷凍システムなど、さまざまな用途で広く使用されています。 。
製品の特徴:
- 先進技術を採用し、316Lステンレス鋼に封入されています。ハウジング
- 広い測定範囲 0～350KPa～60MpaS
- 高い信頼性と優れた安定性
- 定電圧供給
- 316Lとの互換性がある非腐食性ガスおよび液体圧力の測定に適しています。ステンレス鋼
- コンパクト設計で、スペースが限られた用途に最適です
- プロセス制御システムで圧力の監視と制御に使用されます
- 圧力測定のために冷凍システムおよびエアコンプレッサーで一般的に使用されます
- 電源: ≤10VDC
- コモンモード電圧出力: 入力の50% (代表値)
- 入力インピーダンス: 4KΩ～20KΩ
- 出力インピーダンス: 2.5KΩ～6KΩ
- 電気的接続: 100mm 高温ワイヤー、リボンケーブル
| 性能パラメータ: | |||||
|---|---|---|---|---|---|
| 測定範囲 | ゲージ(G) | 350KPa, 1000KPa, 2000Kpa | |||
| 絶対(A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 密閉(S) |
3500KPaS, 7MPaS, 10MPaS, 20MPa |
||||
| 代表値 | 最大 | 単位 | |||
| 非線形性 | ±0.15 | ±0.3 | %F.S | ||
| 再現性 | 0.05 | 0.1 | %F.S | ||
| ヒステリシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | 100±1 | 100±2 | mV | ||
| ゼロオフセット温度ドリフト | ±0.8 | ±2 | %F.S | ||
| フルスケール温度ドリフト | ±0.8 | ±2 | %F.S | ||
| 補償温度 | 0～70 | ℃ | |||
| 動作温度 | -20～80 | ℃ | |||
| 保管温度 | -40～125 | ℃ | |||
| 許容過負荷 | フルスケールの3倍または80MPaの小さい方の値 | ||||
| バースト圧力 | フルスケールの5倍 | ||||
| 長期安定性 | 0.2 % | F.S/年 | |||
| ダイヤフラム材質 | 316L | ||||
| 絶縁抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS、20Hz～2000Hzの条件下で変化なし | ||||
| 衝撃 | 100g、11ms | ||||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||||
| 充填媒体 | シリコンオイル | ||||
| 重量 | ～20g | ||||
| パラメータは以下の条件下でテストされています: 10V @25℃ | |||||
| 外形構造 | |
| 寸法 | |
| 電気接続と補償 |
|
| 選択例 |
| 注文時の注意 |
必要な気密性
2. ハウジングの組み立て中は、垂直に位置合わせし、均等な圧力をかけて、噛み込みや補償プレートの損傷を避けてください。
3. 測定媒体がコアダイヤフラムおよびハウジング材料（316L）と互換性がない場合は、注文時に特別な指示を提供してください。
4. センサーダイヤフラムを手や鋭利なもので押さないでください。ダイヤフラムの変形や貫通によるコアの損傷を防ぐためです。
5. ゲージ圧コアの圧力ポートを大気開放し、コア負圧室に水、水蒸気、または腐食性媒体が入らないようにしてください。
6. ピンリードに変更がある場合は、実際のコアのラベルを参照してください。
| Q&A |
1. Q: 圧力センサー送信機の主な特徴は何ですか？
A: 当社の送信機は、高精度、長期耐久性、信頼性の高い性能を特徴としています。特定のアプリケーション要件を満たすために、カスタマイズオプションが利用可能です。
2. Q: 特別な仕様をリクエストできますか？
A: はい、OEMおよびODMサービスの両方をサポートしています。当社のエンジニアリングチームは、お客様の技術的および運用上のニーズに基づいてソリューションを調整できます。
3. Q: 月間の生産能力はどのくらいですか？
A: 月間最大30,000ユニットの生産能力があり、大量注文をサポートできます。最適なスケジューリングを確保するために、事前に営業チームと調整することをお勧めします。
4. Q: 通常の納期はどのくらいですか？
A: 標準モデルは通常5～8営業日以内に納品されます。カスタマイズされた製品のリードタイムは、仕様によって異なる場合があります。
5. Q: 価格設定はどのようになっていますか？ボリュームディスカウントはありますか？
A: 大量購入および長期パートナーシップ契約に対して、魅力的な割引を備えた競争力のある価格を提供しています。
6. Q: 保証およびアフターサービスポリシーは何ですか？
A: すべての製品には、出荷日から24ヶ月の保証が付いています。アフターサービスチームは24時間以内の応答を保証し、必要に応じてPCベースの接続を介したリモートアシスタンスを提供します。
