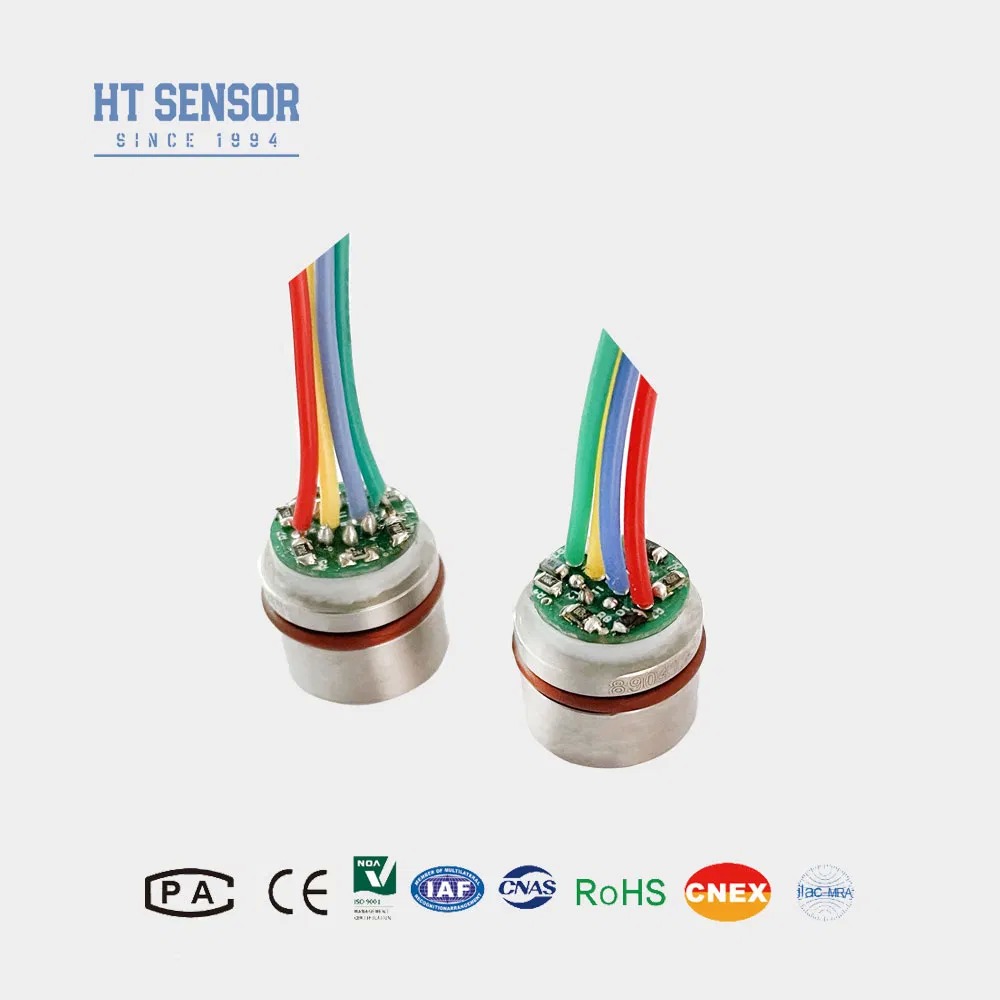

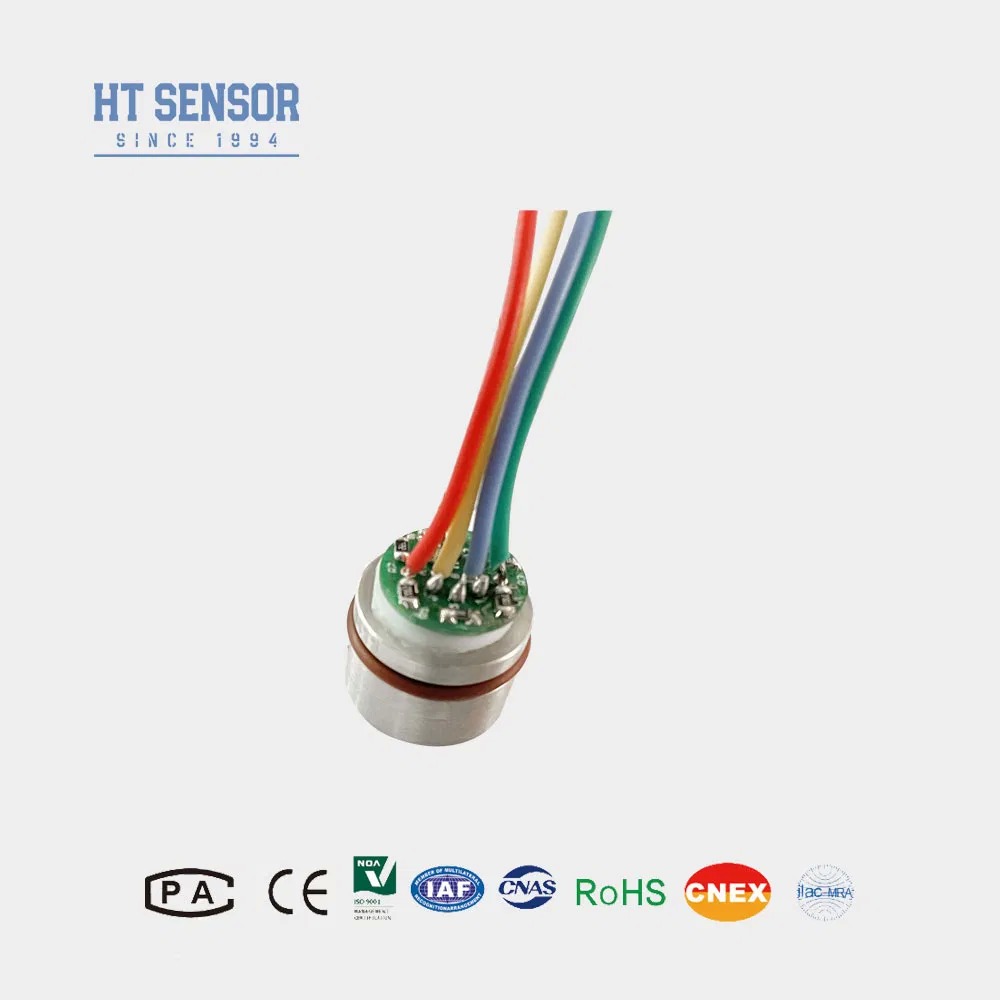

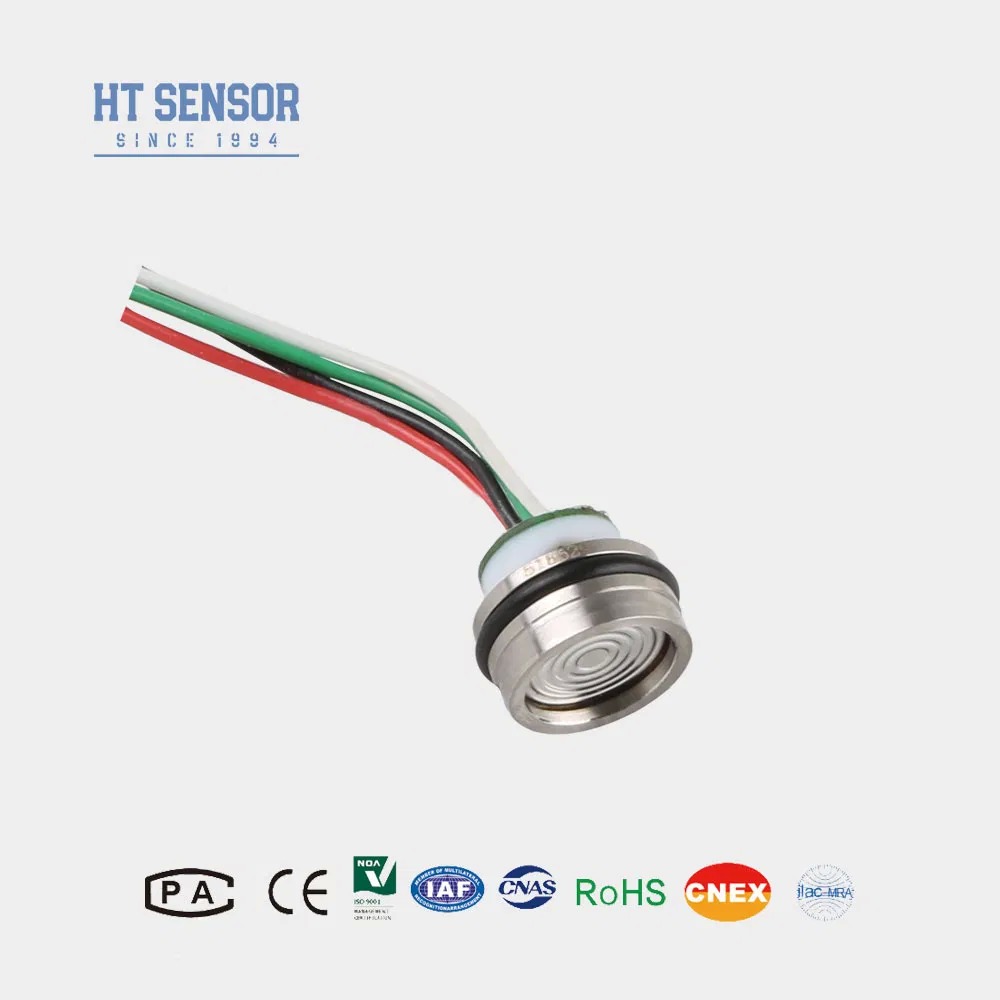

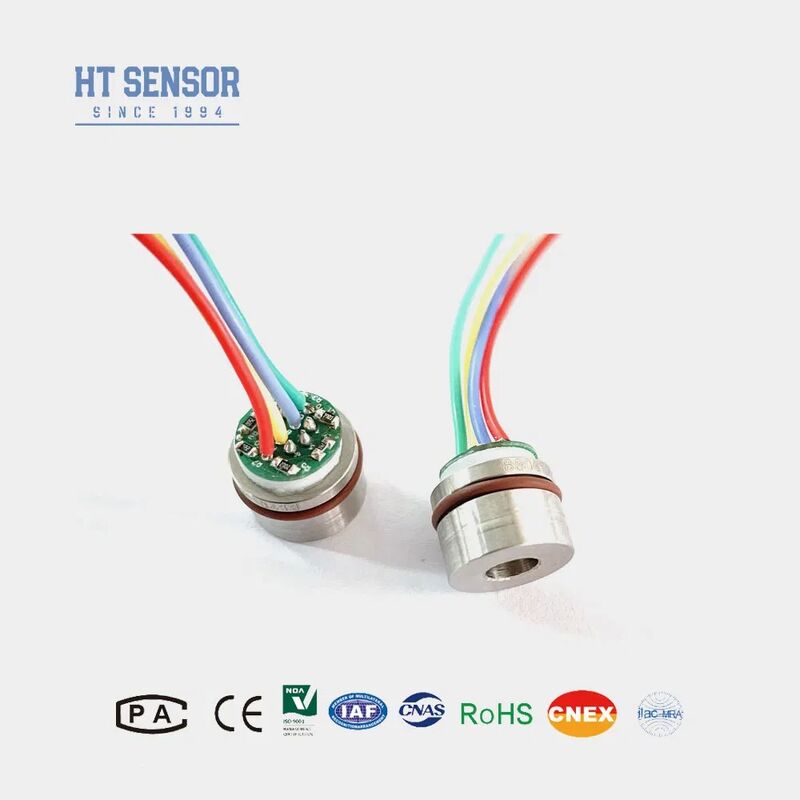

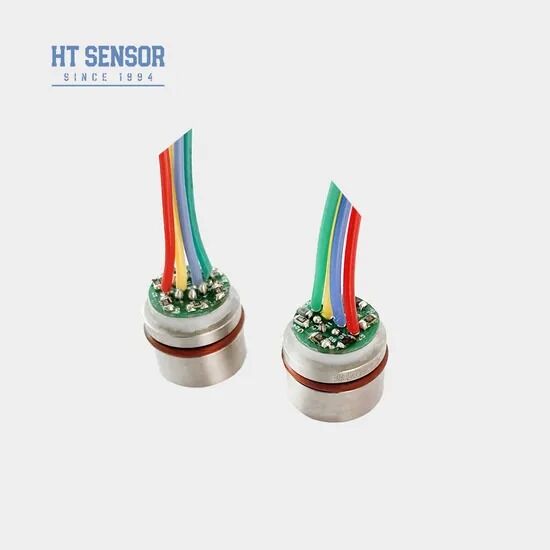

ミニ水油圧センサー 特殊圧力トランスミッターレベルセンサー
Product Details
| 型番: | HT15V | のために: | 分散型シリコン圧力トランスミッター |
|---|---|---|---|
| 出力信号の種類: | アナログタイプ | 製造工程: | 統合 |
| 材料: | ステンレス鋼 | スレッドタイプ: | いいえ |
| ワイヤリングタイプ: | 4本のワイヤー | 測定媒体: | ガスと液体 |
| IP評価: | IP65 | カスタマイズされた: | カスタマイズされた |
| キーワード: | ミニセンサー | 供給: | 5〜10VDC |
| ワイヤー: | 13mmシリコンワイヤー | 出力: | MVシガール |
| 輸送パッケージ: | カートン | 仕様: | 15mm |
| 商標: | ヘントン | 起源: | 中国 |
| HSコード: | 9026209090 | 生産能力: | 50000PCS/年 |
| ハイライト |
ミニ水圧センサー,油圧伝達センサー,保証付きの特殊レベルセンサー |
||
Product Description
導入：
HT15V は、安定性の高い拡散シリコン素子コアを備えたシリコン ピエゾ抵抗圧力センサーです。拡散シリコンのピエゾ抵抗効果を利用して、液体と気体の両方の圧力を正確に測定します。このセンサーは、エアコンプレッサーや冷凍システムなど、さまざまな用途で幅広く使用されています。。
製品の特徴:
- 高度な技術を利用し、316L ステンレス鋼でカプセル化されています。ハウジング
- 広い測定範囲 0～350KPa～60MpaS
- 高い信頼性と優れた安定性
- 定電圧電源
- 316L で非腐食性ガスおよび液体の圧力測定に最適ステンレス鋼の互換性
- コンパクトな設計で、スペースが限られた用途に最適
- 圧力を監視および制御するためのプロセス制御システムで使用されます
- 圧力測定用に冷凍システムやエアコンプレッサーで一般的に使用されます。
- 電源: ≤10VDC
- コモンモード電圧出力: 入力の 50% (標準値)
- 入力インピーダンス:4KΩ~20KΩ
- 出力インピーダンス:2.5KΩ~6KΩ
- 電気接続: 100mm 高温ワイヤー、リボンケーブル
| パフォーマンスパラメータ: | |||||
| 測定範囲 | ゲージ(G) | 350KPa、1000KPa、2000Kpa | |||
| 絶対値(A) | 350KPaA、700KPaA、1000KPaA、2000KPaA | ||||
| シールド(S) | 3500KPaS、7MPaS、10MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±0.15 | ±0.3 | %FS | ||
| 再現性 | 0.05 | 0.1 | %FS | ||
| ヒステリシス | 0.05 | 0.1 | %FS | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | 100±1 | 100±2 | mV | ||
| ゼロオフセット温度ドリフト | ±0.8 | ±2 | %FS | ||
| フルスケール温度ドリフト | ±0.8 | ±2 | %FS | ||
| 補償温度 | 0～70 | ℃ | |||
| 動作温度 | -20~80 | ℃ | |||
| 保管温度 | -40～125 | ℃ | |||
| 許容過負荷 | フルスケールの3倍または80MPaのうち小さい方の値を採用 | ||||
| バースト圧力 | フルスケールの5倍 | ||||
| 長期安定性 | 0.2% | FS/年 | |||
| ダイヤフラム材質 | 316L | ||||
| 絶縁抵抗 | ≧200MΩ DC100V | ||||
| 振動 | 10gRMS、20Hz～2000Hzの条件では変化なし | ||||
| ショック | 100g、11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||||
| 充填媒体 | シリコンオイル | ||||
| 重さ | ～20g | ||||
| パラメータは次の条件下でテストされています: 10V @25℃ | |||||
| 概要 構造図 | |
| 寸法 | |
| 電気的接続と補償 |
|
| 選定例 |
| 注文のヒント |
必要な空気 きつさ
2. ハウジングの組み立て中は、ハウジングが垂直に位置合わせされていることを確認し、補償プレートの詰まりや損傷を避けるために均等な圧力を加えてください。
3. 測定媒体がコアダイヤフラムおよびハウジング材質 (316L) と互換性がない場合は、注文時に特別な指示を提供する必要があります。
4. ダイヤフラムの変形や突き刺しによるコアの損傷を防ぐため、センサダイヤフラムを手や鋭利な物体で押さないでください。
5. ゲージ圧コアの圧力ポートを大気に開放し、コア負圧室に水、水蒸気、腐食性媒体が侵入しないようにしてください。
6. ピンリードに変更がある場合は、実際のコアのラベルに従ってください。
