316L スタインレス鋼圧感センサー 補償油で満たされたセンサー圧感変体セル
Product Details
| 型番: | HT15V | 出力信号の種類: | アナログタイプ |
|---|---|---|---|
| 材料: | ステンレス鋼 | ワイヤリングタイプ: | 4本のワイヤー |
| 測定媒体: | ガスと液体 | カスタマイズされた: | カスタマイズされた |
| キーワード: | ミニセンサー | 供給: | 5〜10VDC |
| 出力: | MVシガール | 輸送パッケージ: | カートン |
| 仕様: | 15mm | 起源: | 中国 |
| ハイライト |
316l ステンレス鋼圧感変器,オイル充填型補償圧力センサー,保証付き圧力トランスミッタセンサー |
||
Product Description

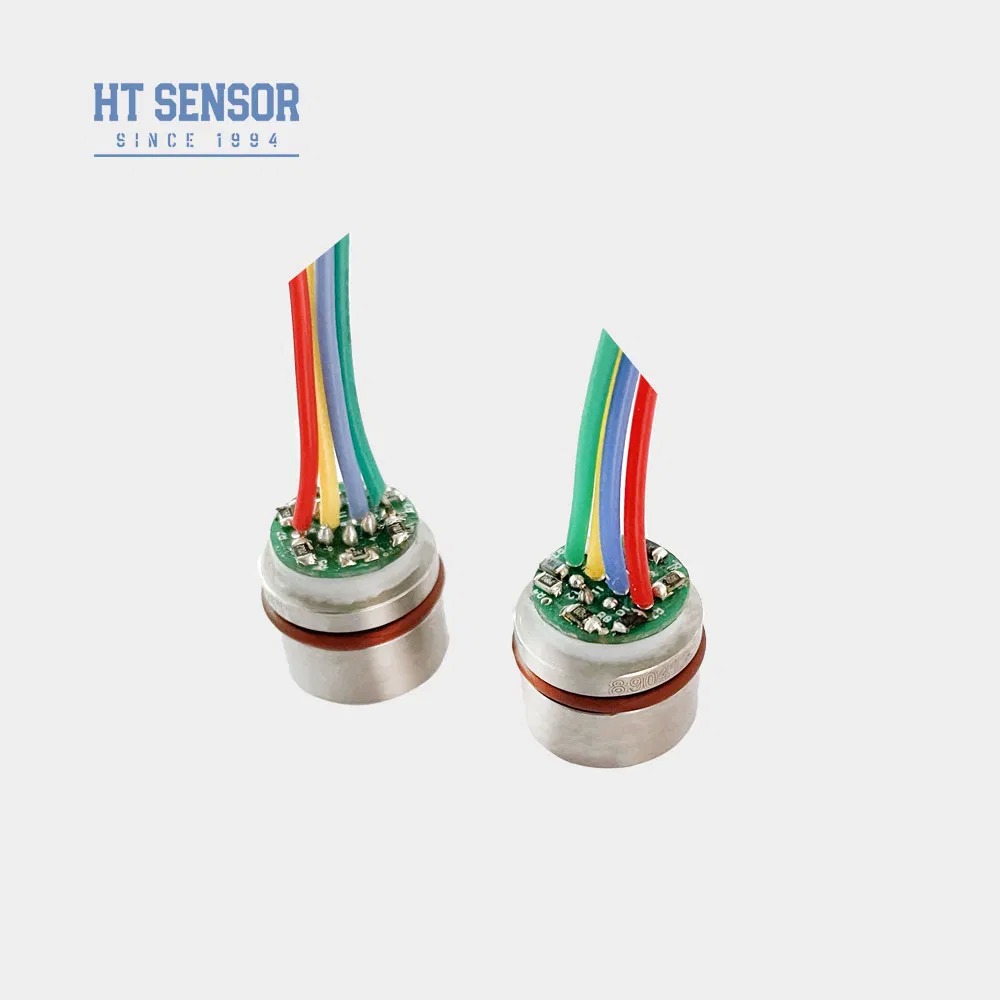

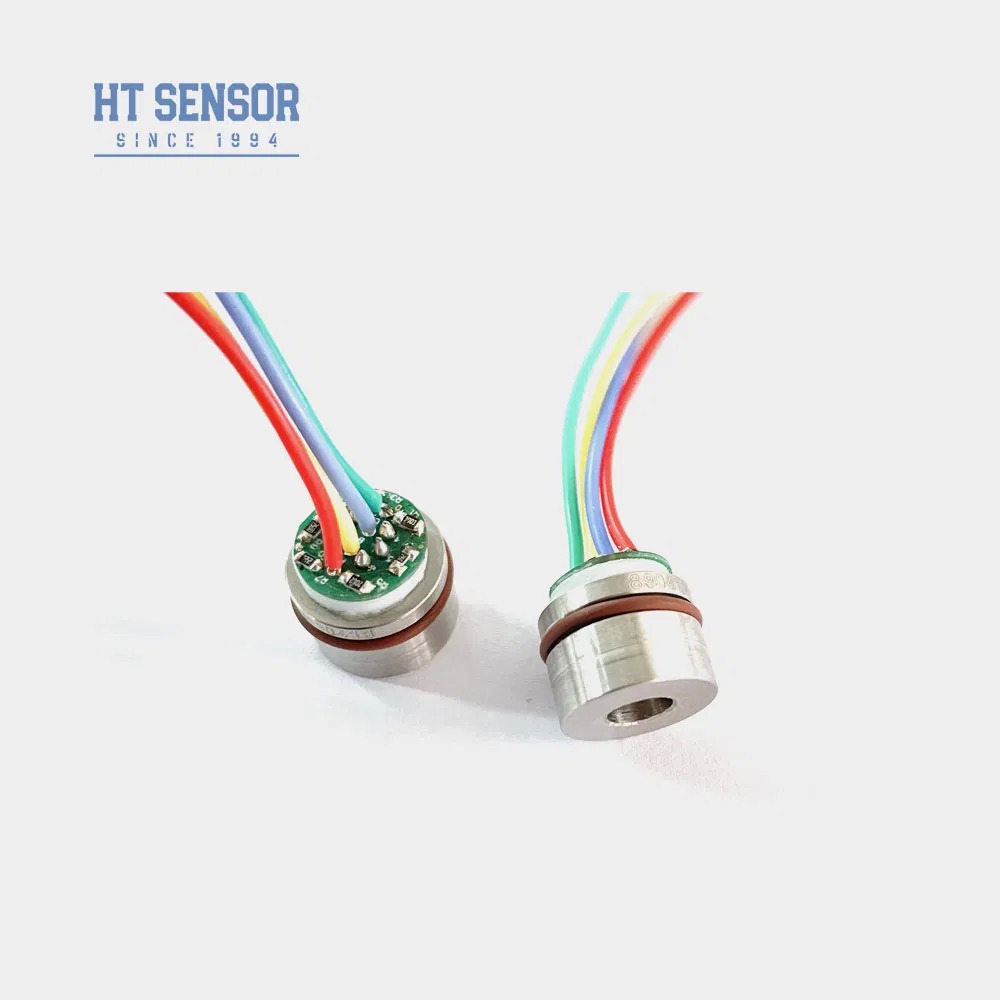

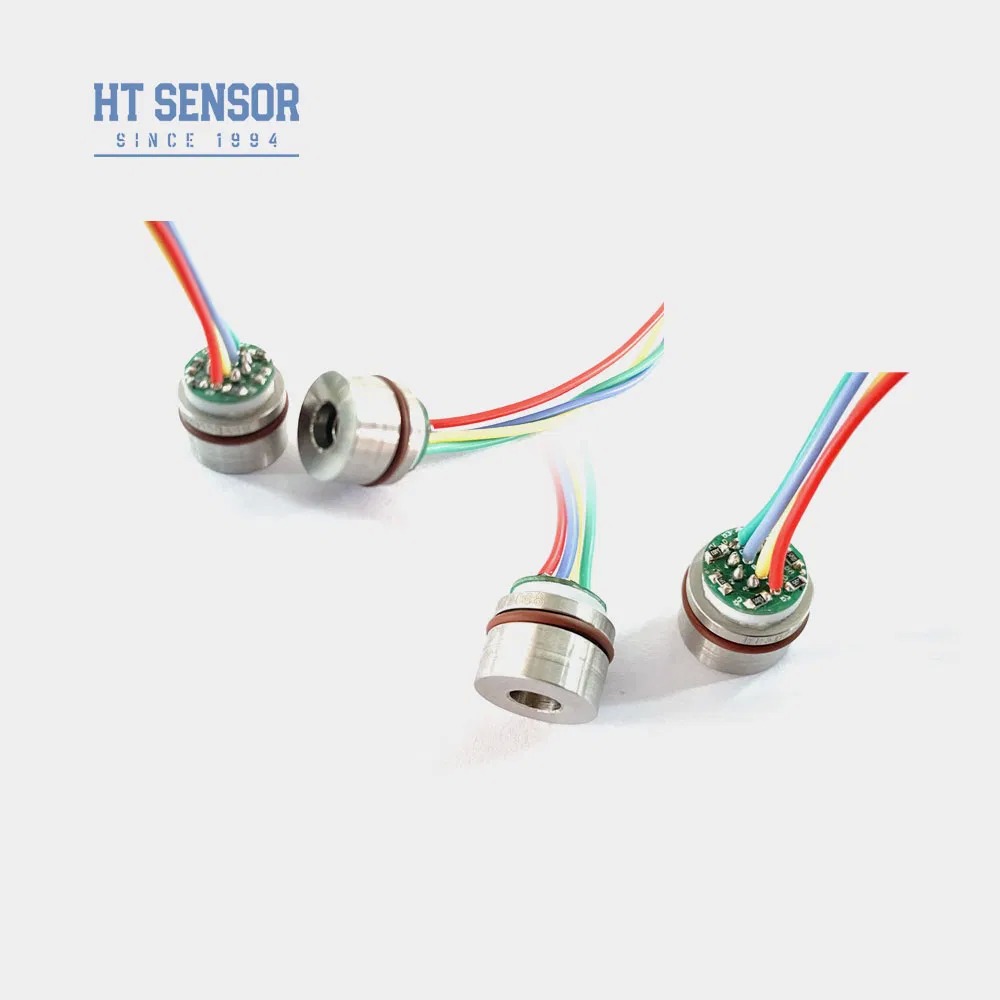

316Lステンレス鋼 補償油で満たされたセンサー圧力変数器
紹介:
HT15Vは,高度に安定した分散型シリコンセンサーコアを統合したシリコンピエゾレスシブ圧力センサーです.分散型シリコンのピエゾレスシブ効果を利用して,液体とガスの両方の精度の測定を可能にしますこのセンサーは,空気圧縮機や冷却システムなどの様々な用途で広く使用されています.
製品の特徴:
- 316Lステンレス鋼で包装されています住宅
- 広い測定範囲 0~350KPa~60MpaS
- 高い信頼性と優れた安定性
- 常電圧供給
- 316Lで非腐食性ガスと液体の圧力を測定するのに適していますステンレス鋼との互換性
- コンパクトな設計,空間が限られているアプリケーションに最適
- 圧力の監視と制御のためのプロセス制御システムで使用される
- 圧力を測定するために冷却システムや空気圧縮機で使用される
- 電源: ≤10VDC
- 標準モード出力電圧: 入力の50% (典型)
- 入力阻力:4KΩ~20KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:100mm高温線,リボンケーブル
| 性能パラメータ: | |||||
|---|---|---|---|---|---|
| 測定範囲 | サイズ (G) | 350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | 100±1 | 100±2 | mV | ||
| 0オフセットテンプ ドリフト | ±08 | ±2 | %F.S | ||
| フルスケール温度 | ±08 | ±2 | %F.S | ||
| 補償したテンプ | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 全スケールまたは80MPaの3倍間の小さい値を取ります. | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~20g | ||||
| パラメータは以下の条件で試験する: 10V @ 25oC | |||||
| 図面 建設 | |
| サイズ | |
| 電気接続と補償 |
|
| 選択した例 |
| 注文のヒント |
1組み立て中に,すべての密封仕様を満たすために,コアと送信機ハウジングの間に適切なフィットを確保します.
2補償板の詰め込みや損傷を防ぐために,ハウジングを設置する際,垂直を保持し,均等な圧力を適用します.
3測定対象がコア・ダイアフレームまたはホイジング材料 (316L) と互換性がない場合は,注文時に明確に指定してください.
4手や鋭い物体でセンサー弁を押さないでください. 変形または穴が開く場合,内部部品が損傷します.
5計測器コアの圧力ポートを大気に通気させ,湿気,蒸気,または腐食媒体が負圧室に入ることを防止します.
6ピンワイヤリングに変更があった場合,常に正しい接続のためにチップの実際のラベルを参照してください.
| Q&A |
.
.
