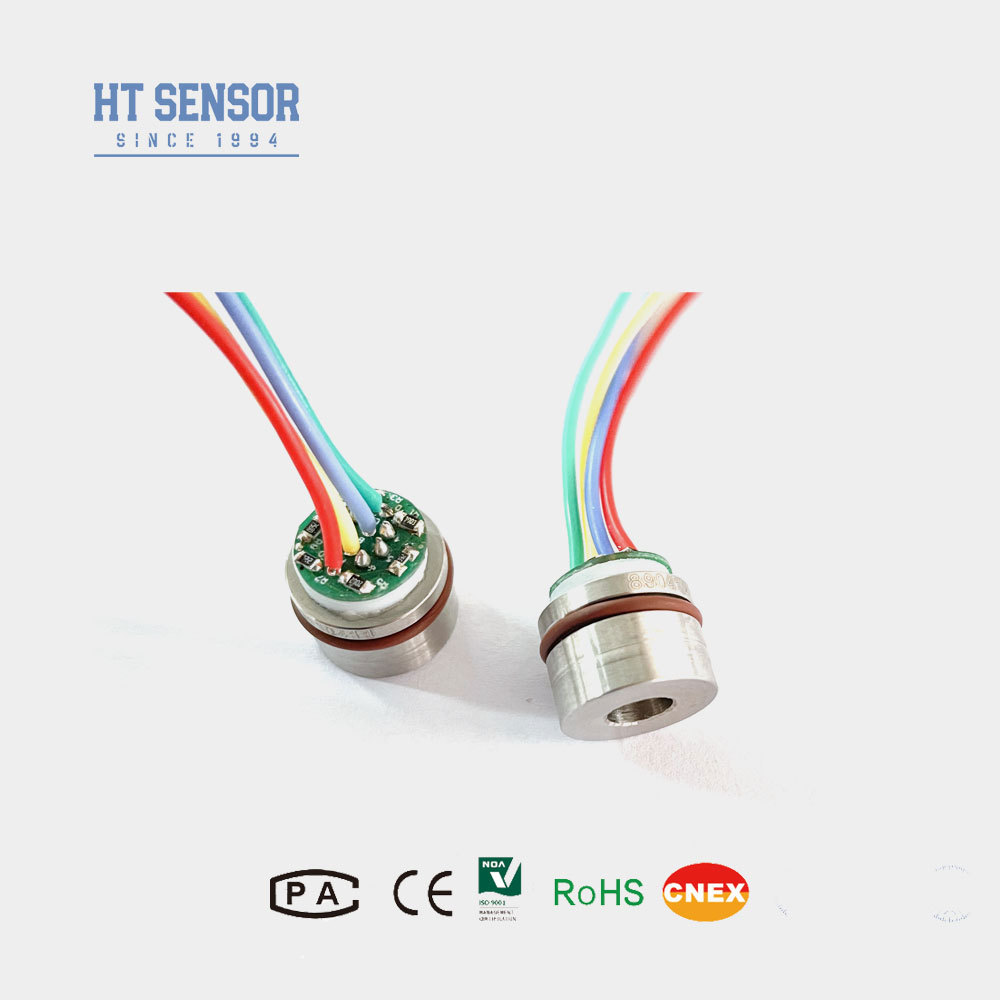

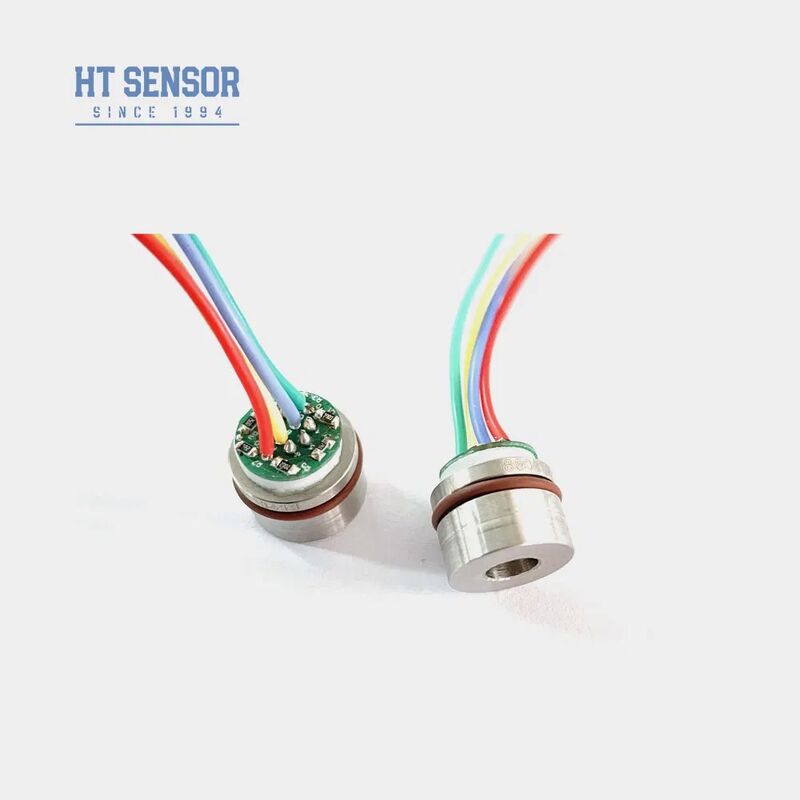

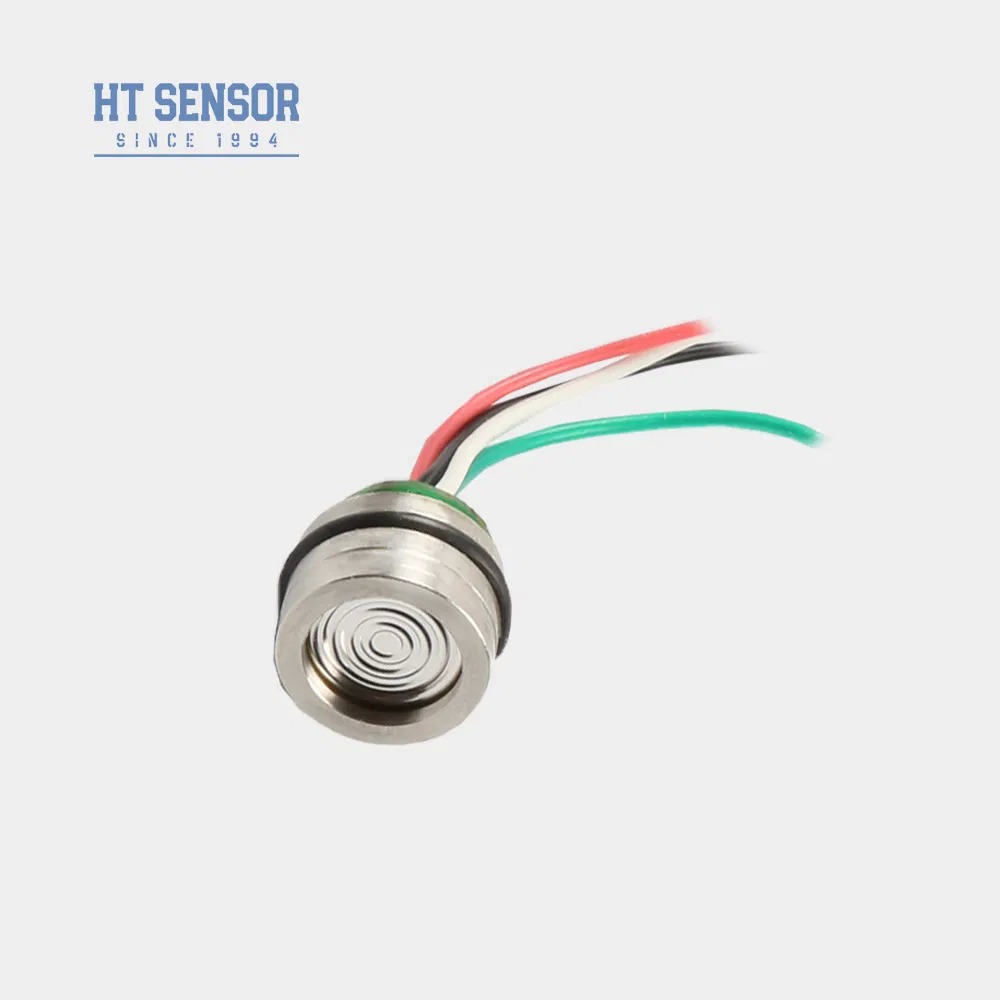

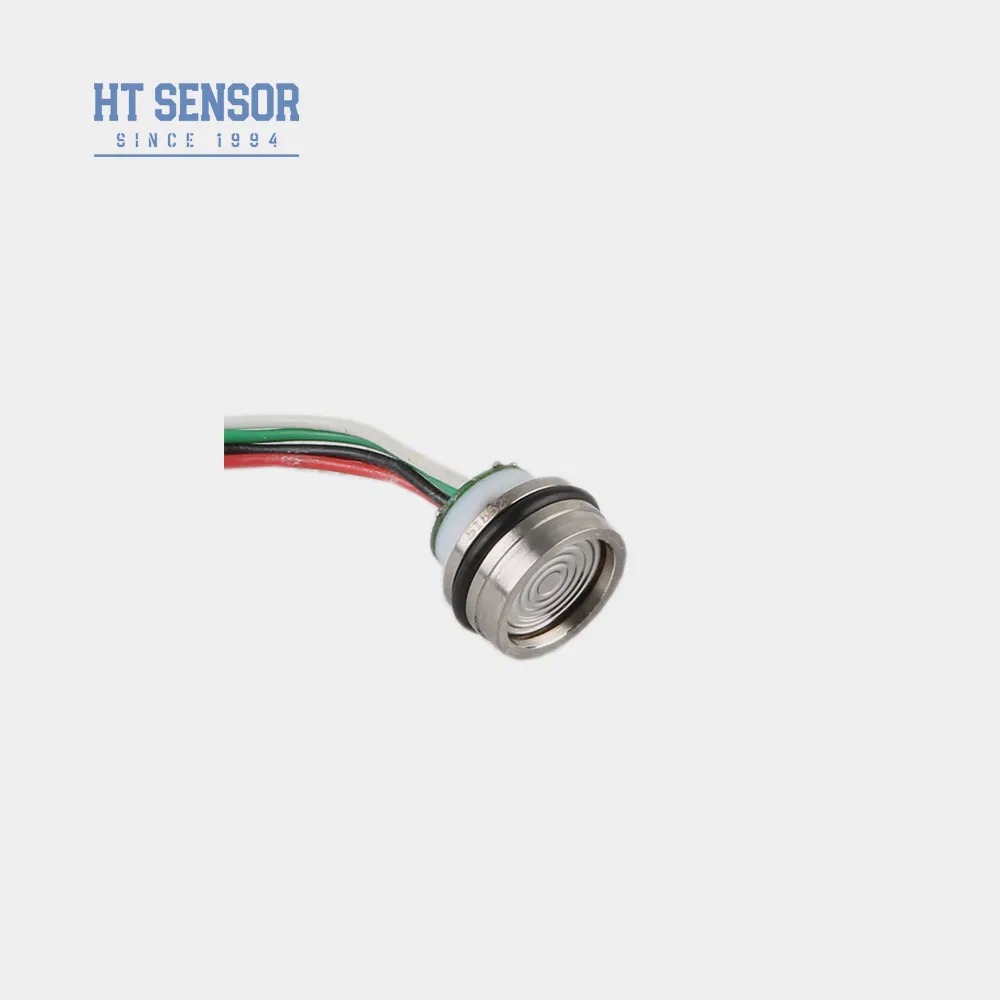

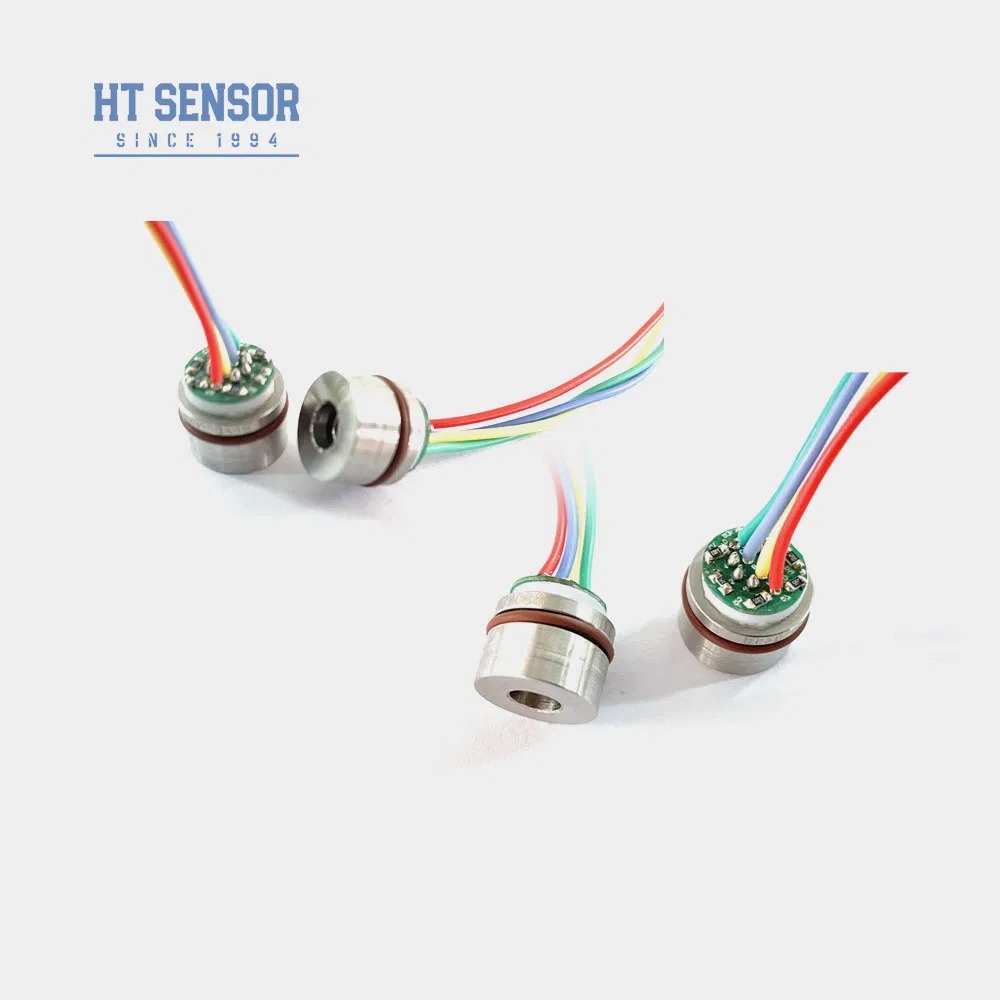

15mm ミニ圧力センサー 10V パワー コンパクト 拡散シリコン圧力センサー 電子センサーコア
Product Details
| 型番: | HT15V | 出力信号の種類: | アナログタイプ |
|---|---|---|---|
| 製造工程: | 統合 | 材料: | ステンレス鋼 |
| ねじの種類: | いいえ | ワイヤリングタイプ: | 4本のワイヤー |
| 測定媒体: | ガスと液体 | カスタマイズされた: | カスタマイズされた |
| キーワード: | ミニセンサー | 供給: | 5〜10VDC |
| 出力: | MVシガール | 商標: | ヘントン |
| 起源: | 中国 | Hsコード: | 9026209090 |
| ハイライト |
工業用圧力伝達センサー,高精度圧力センサー,保証には圧力トランスミッターも含まれます |
||
Product Description
ミニシリコン圧力センサー 非線形性 0.1%FS 圧力変換器
紹介:
HT15Vは,高度に安定した分散型シリコン元素コアを備えたシリコンピエゾレシシブ圧力センサーである.液体とガスの両方の圧力の正確な測定のために拡散シリコンのピエゾレシシブ効果を使用このセンサーは,空気圧縮機や冷却システムを含む様々なアプリケーションで広く使用されています..
製品の特徴:
- 316Lステンレス鋼で包装されています住宅
- 広い測定範囲 0~350KPa~60MpaS
- 高い信頼性と優れた安定性
- 常電圧供給
- 316Lで非腐食性ガスと液体の圧力を測定するのに適していますステンレス鋼との互換性
- コンパクトな設計,空間が限られているアプリケーションに最適
- 圧力の監視と制御のためのプロセス制御システムで使用される
- 圧力を測定するために冷却システムや空気圧縮機で使用される
- 電源: ≤10VDC
- 標準モード出力電圧: 入力の50% (典型)
- 入力阻力:4KΩ~20KΩ
- 出力阻力:2.5KΩ~6KΩ
- 電気接続:100mm高温線,リボンケーブル
| 性能パラメータ: | |||||
|---|---|---|---|---|---|
| 測定範囲 | サイズ (G) | 350KPa,1000KPa,2000Kpa | |||
| 絶対値 (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | 100±1 | 100±2 | mV | ||
| 0オフセットテンプ ドリフト | ±08 | ±2 | %F.S | ||
| フルスケール温度 | ±08 | ±2 | %F.S | ||
| 補償したテンプ | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 全スケールまたは80MPaの3倍間の小さい値を取ります. | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~20g | ||||
| パラメータは以下の条件で試験する: 10V @ 25oC | |||||
| 図面 建設 | |
| サイズ | |
| 電気接続と補償 |
|
| 選択した例 |
| 注文のヒント |
必要な空気 密度
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
