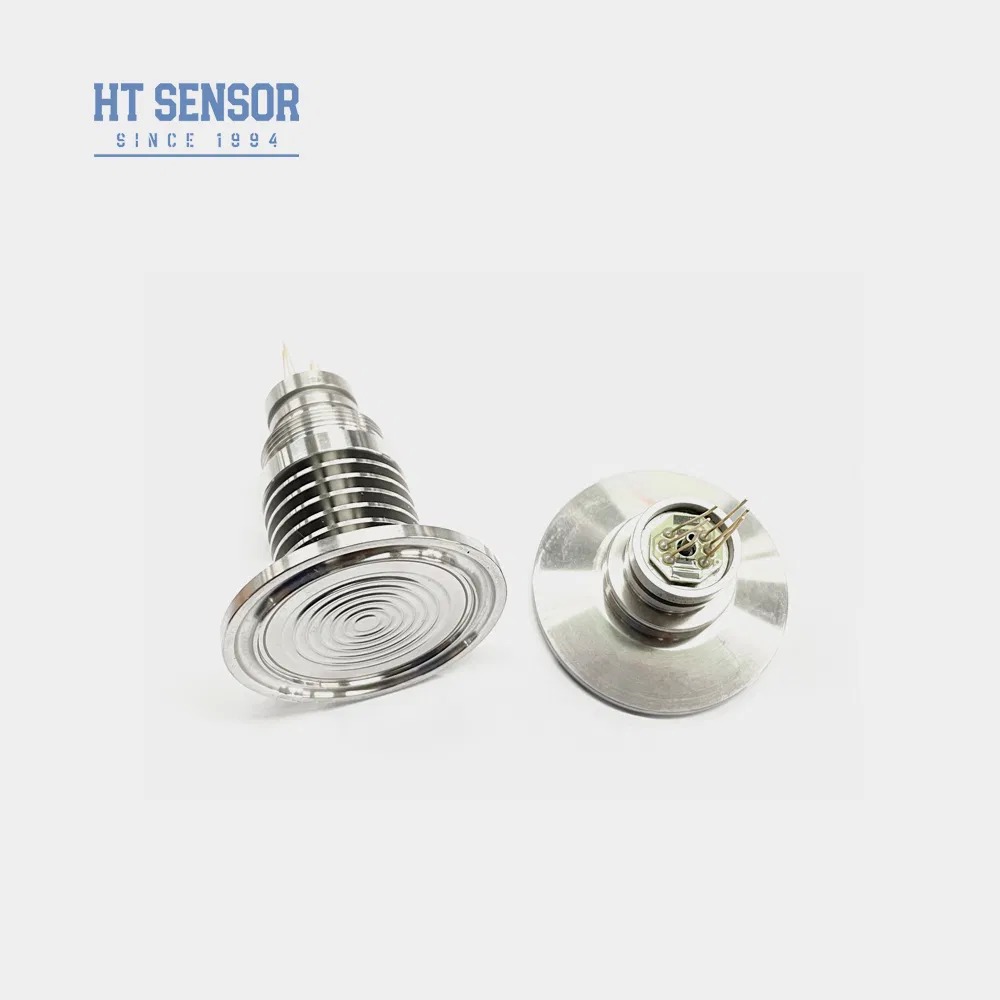

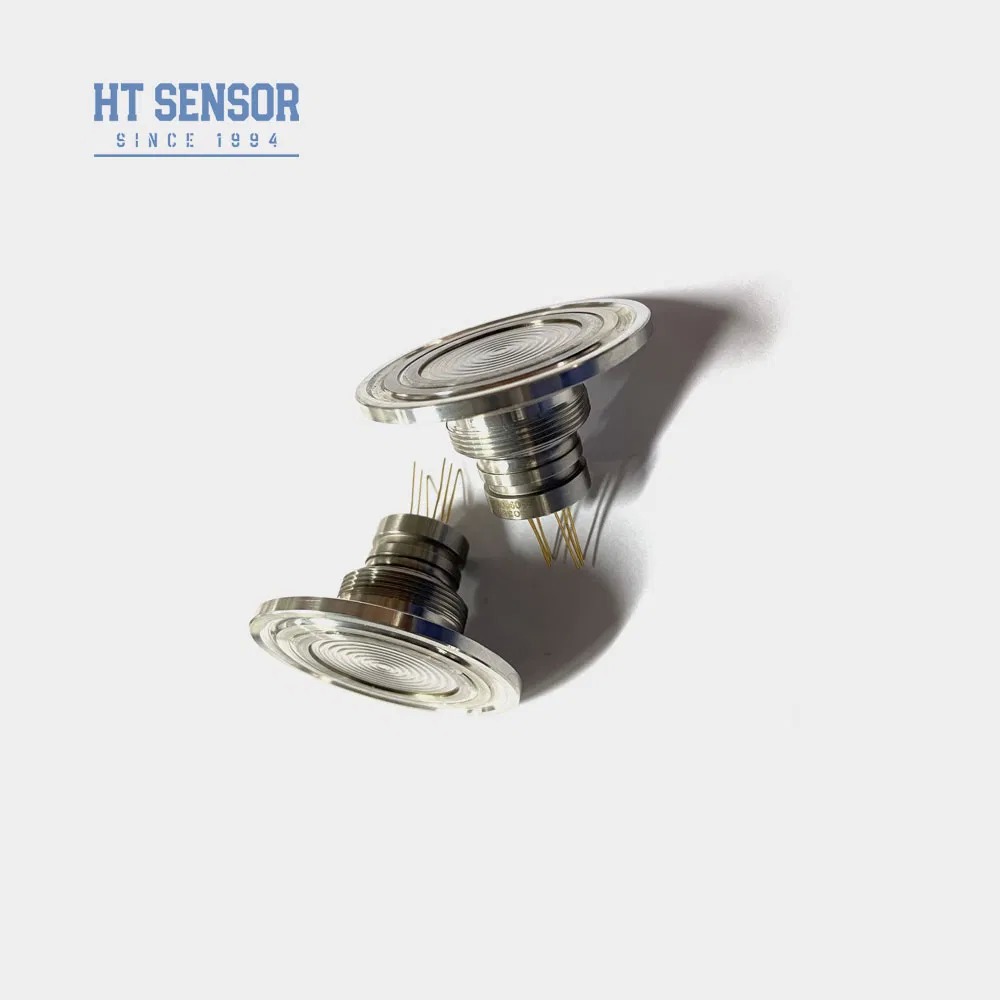

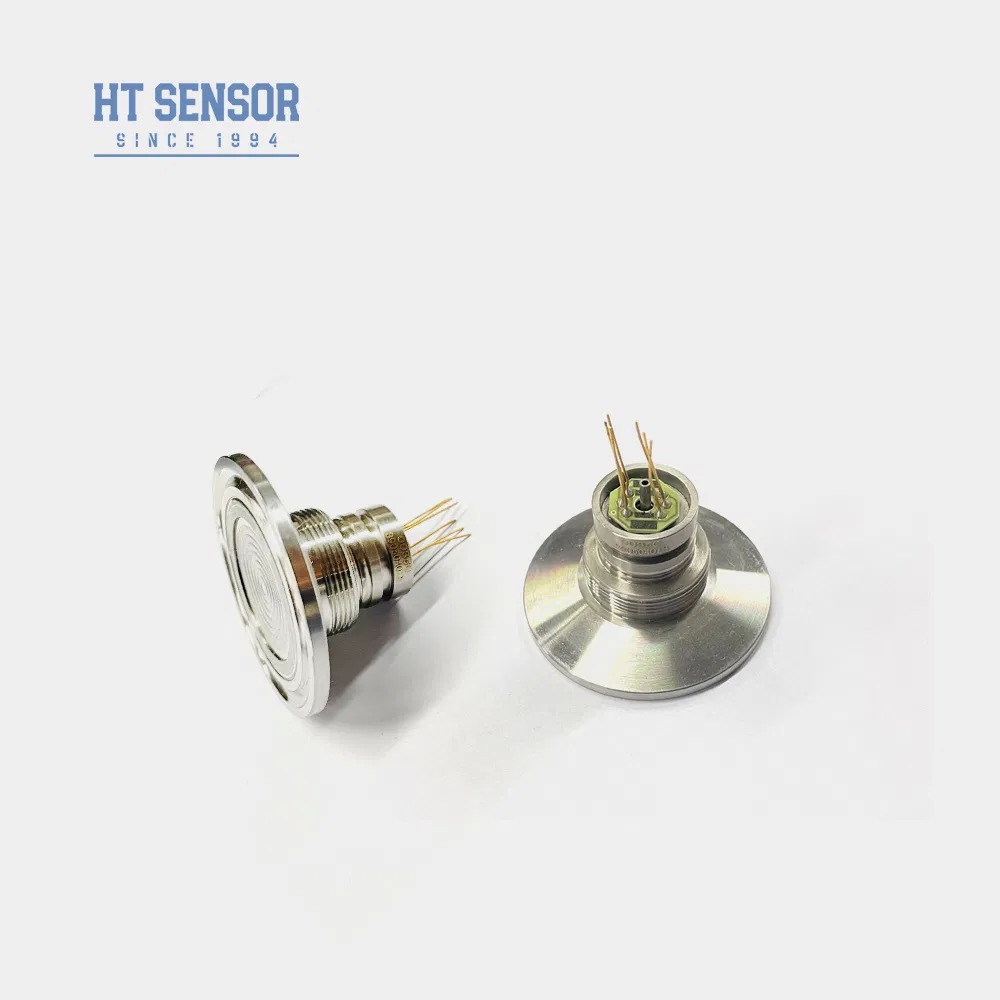

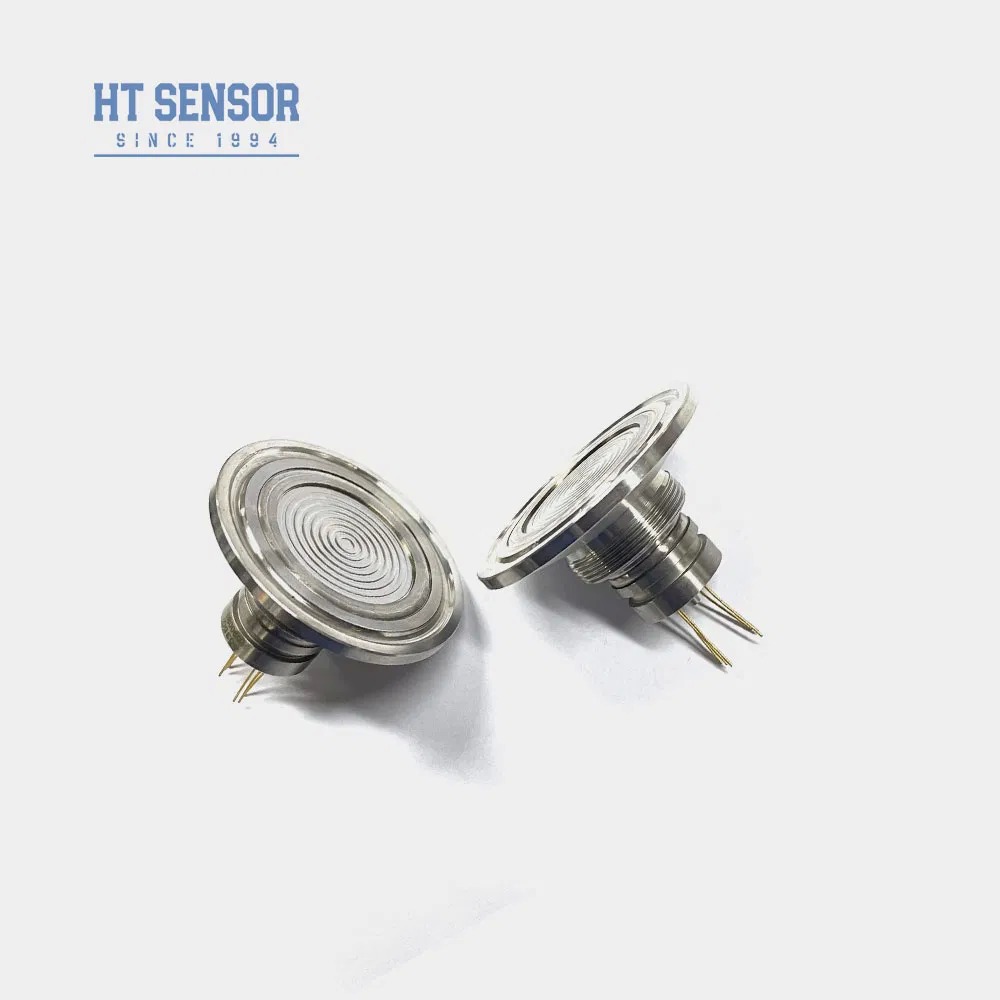

フルッシュ・ダイアフラームレベルトランスデューサー ピエゾレシシブ・シリコン衛生圧力センサー
Product Details
| 型番: | HT-IQ | のために: | 分散型シリコン圧力トランスミッター |
|---|---|---|---|
| 出力信号の種類: | アナログタイプ | 製造工程: | 統合 |
| 材料: | ステンレス鋼 | スレッドタイプ: | いいえ |
| ワイヤリングタイプ: | 4本のワイヤー | 測定媒体: | ガスと液体 |
| IP評価: | IP65 | カスタマイズされた: | カスタマイズされた |
| 力: | 1.5mA /DC10V | 出力: | mv信号 |
| 繋がり: | 50.4クランプ | 温度補償: | 0-70 |
| 輸送パッケージ: | カートン | 仕様: | 50.4mm |
| 商標: | ヘントン | 起源: | 中国 |
| HSコード: | 9026209090 | 生産能力: | 50000PCS/年 |
| ハイライト |
弁圧感センサー,ピエゾレシスティブシリコンレベルトランスデューサー,衛生用圧力トランスミッターセンサー |
||
Product Description
フラッシュダイヤフラム型ピエゾ抵抗シリコン衛生圧力センサ
はじめに：
HT-IQは、高安定性の拡散シリコンチップを備えたフラッシュダイヤフラム型圧力センサです。圧力は、ステンレス鋼を介して感圧チップに伝達されます ダイヤフラムと密閉されたシリコンオイル。感圧チップは、測定媒体に直接接触しません。この製品はフラットダイヤフラム構造を特徴とし、 清掃が容易で信頼性が高くなっています。食品や衛生などの業界での用途に適しています。
- 高度な技術と316Lステンレス鋼ハウジング、および ダイヤフラムにチタンやハステロイなどの材料を使用
- 温度補償とゼロ点に厚膜回路を採用 補正
- 優れた信頼性、再現性、安定性
- フラッシュ ダイヤフラム構造により、清掃が容易
- 316L ステンレス鋼との互換性により、非腐食性ガスと液体の圧力を測定するのに適しています
- 食品および飲料業界
- 工業プロセス制御
- 製薬業界
- 電源: ≤2mA DC（標準1.5mA DC）
- 入力インピーダンス : 2.5KΩ~6KΩ
- 出力インピーダンス: 2.5KΩ~6KΩ
- 電気的接続：金メッキコバールピンまたは100mm高温ワイヤ。
| 性能パラメータ： | |||||
| 測定範囲 | ゲージ（G） | 35KPa、100KPa、200KPa、350KPa、1000KPa、2000Kpa | |||
| 絶対（A） | 100KPaA、200KPaA、350KPaA、700KPaA、1000KPaA、2000KPaA | ||||
| 密閉（S） | 3500KPaS | ||||
| Typ | 最大 | 単位 | |||
| 非線形性 | ±0.15 | ±0.3 | %F.S | ||
| 再現性 | 0.05 | 0.1 | %F.S | ||
| ヒステリシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| ゼロオフセット温度 ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| フルスケール温度 ドリフト | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| 補償温度 | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| 動作温度 | -20~80 | ºC | |||
| 保管温度 | -40~125 | ºC | |||
| 許容過負荷 | フルスケールの3倍または120MPaの小さい方の値を使用 | ||||
| バースト圧力 | フルスケールの5倍 | ||||
| 長期安定性 | 0.2 % | F.S/年 | |||
| ダイヤフラム材質 | 316L | ||||
| 絶縁抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS、20Hz〜2000Hzの条件下で変化なし | ||||
| 衝撃 | 100g、11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッ素ゴム | ||||
| 充填媒体 | シリコンオイル | ||||
| 重量 | 〜150g | ||||
| パラメータは、次の条件下でテストされます。 1.5mA @25°C | |||||
| 概要構造 | |
| 寸法 |
|
| 電気的接続と補償 |
|
| 選択例 |
| 注文のヒント |
必要な気密性を実現します
2. ハウジングの組み立て中は、垂直に位置合わせし、均等な圧力をかけて、ジャムや補償プレートの損傷を防ぎます。
3. 測定媒体がコアダイヤフラムとハウジング材料（316L）と互換性がない場合は、 注文時に特別な指示を出す必要があります。
4. ダイヤフラムの変形や貫通によるコアの損傷を防ぐため、手や鋭利なものでセンサーダイヤフラムを押さないでください。
5. ゲージ圧力コアの圧力ポートを大気に開放し、水、水蒸気、または腐食性媒体が コア負圧室に入らないようにしてください。
6. ピンリードに変更がある場合は、実際のコアのラベルを参照してください。
