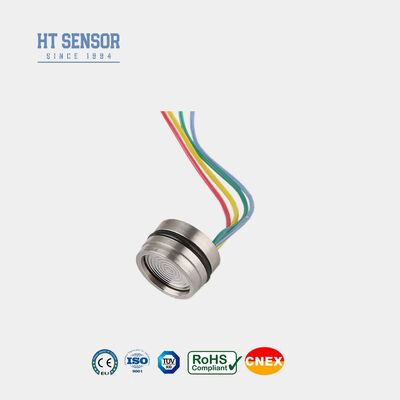

HT19V 圧縮空気およびガス圧力トランスデューサ用圧力センサ
Product Details
| 型番: | HT19V | のために: | 分散型シリコン圧力トランスミッター |
|---|---|---|---|
| 出力信号の種類: | アナログタイプ | 製造工程: | 統合 |
| 材料: | ステンレス鋼 | スレッドタイプ: | いいえ |
| ワイヤリングタイプ: | 4本のワイヤー | 測定媒体: | ガスと液体 |
| IP評価: | IP65 | カスタマイズされた: | カスタマイズされた |
| 力: | 10VDC | 出力: | 10mv/v |
| dia: | 19mm | 高い: | OEM |
| 輸送パッケージ: | カートン | 仕様: | カスタマイズされた |
| 商標: | HTセンサー | 起源: | 中国 |
| HSコード: | 9026209090 | 生産能力: | 50000PCS/年 |
| ハイライト |
HT19V 圧縮空気圧力センサ,保証付きガス圧力トランスデューサ,工業用圧力伝達センサー |
||
Product Description
紹介:

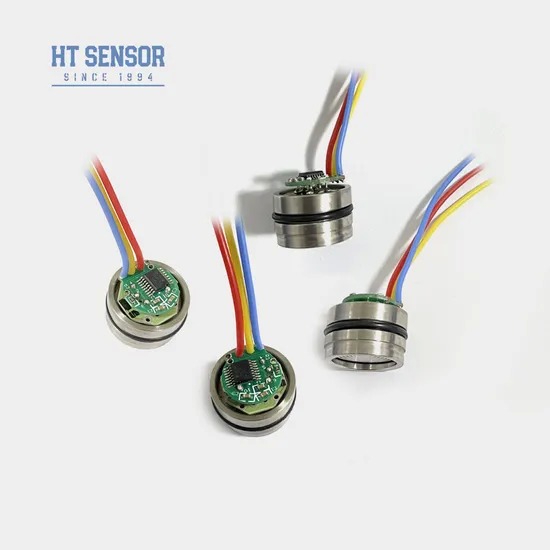

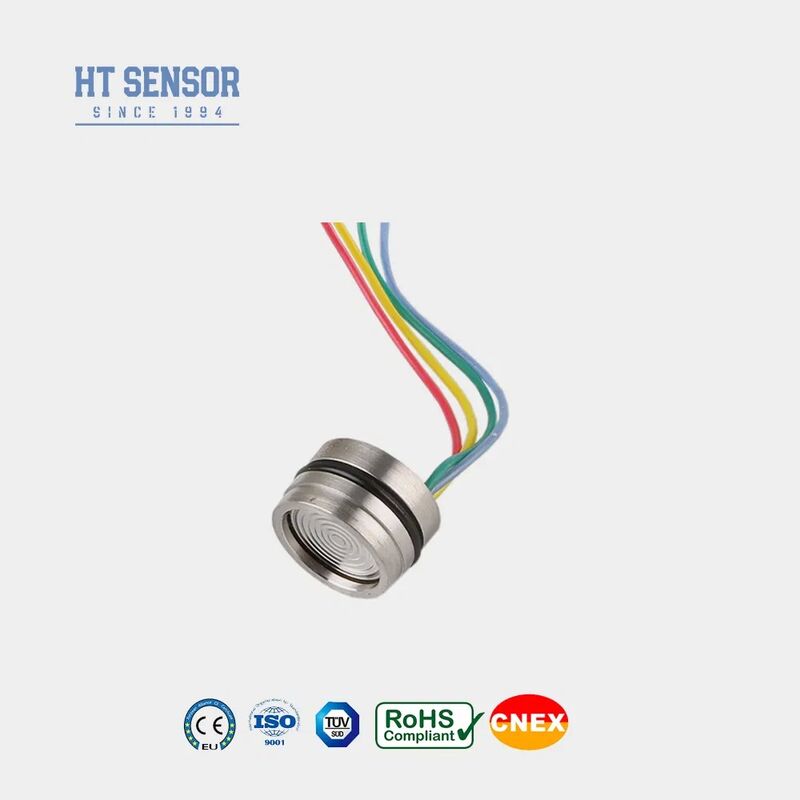

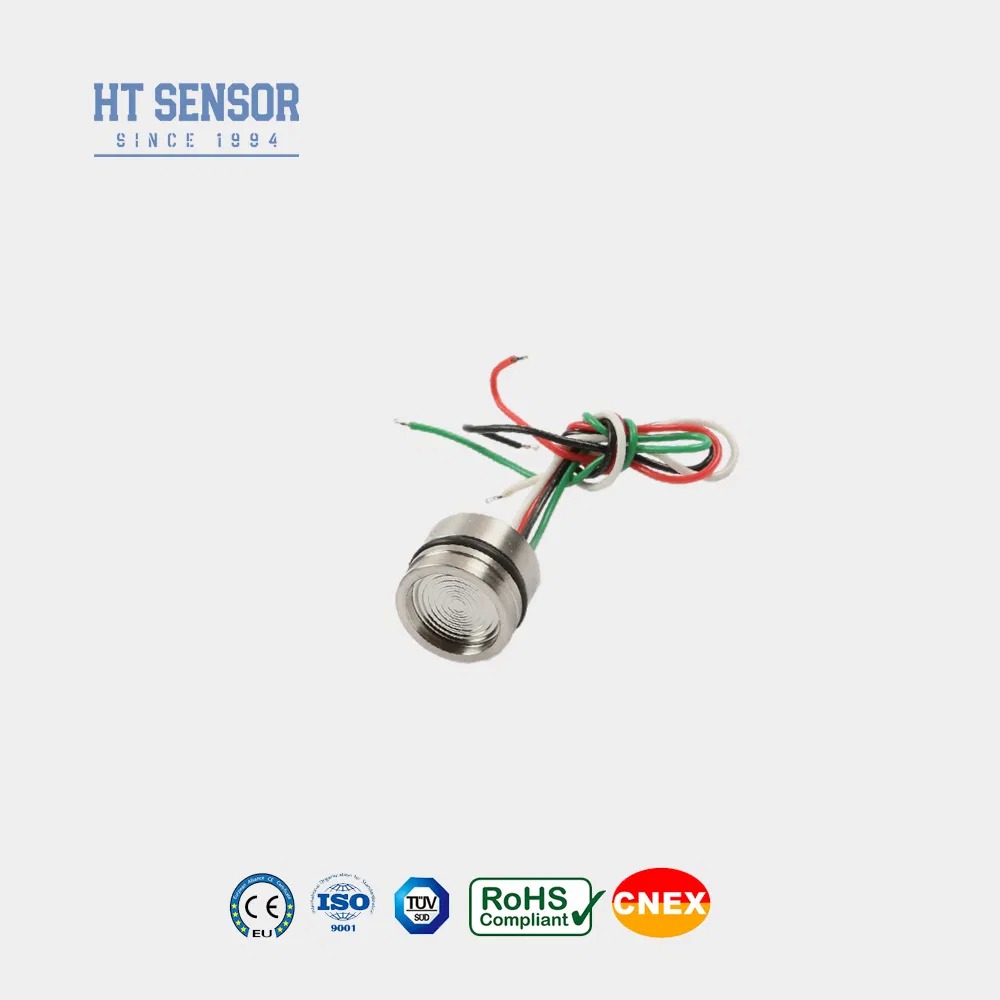

HT19Vは,高度に安定したコアを持つシリコンピエゾレシシブ圧力センサーです測定媒体の差圧は,シリコン弁に 316L 隔離弁を通過し,密封されたシリコン油.それは,分散シリコンのピエゾレシシブ効果を活用して測定液体とガスの圧力を測る. HT26V 圧力センサーには圧迫密封用のOリングで 簡単に設置できます
製品の特徴:
- 常電圧供給と標準信号の出力
- 高い信頼性と優れた安定性
- ほら 高さは7mm,様々な構造がカスタマイズすることができます
- 石油,化学,メタルージー,電力,水文学を含む様々な産業プロセスサイトで使用.
- 海洋産業や航空産業で使用される
- 液体・気力制御システムに適している
- プロセス制御アプリケーションで使用される
- 電源: 10VDC
- 入力阻力:4KΩ~20KΩ
- 出力阻力:2.5KΩ~6KΩ

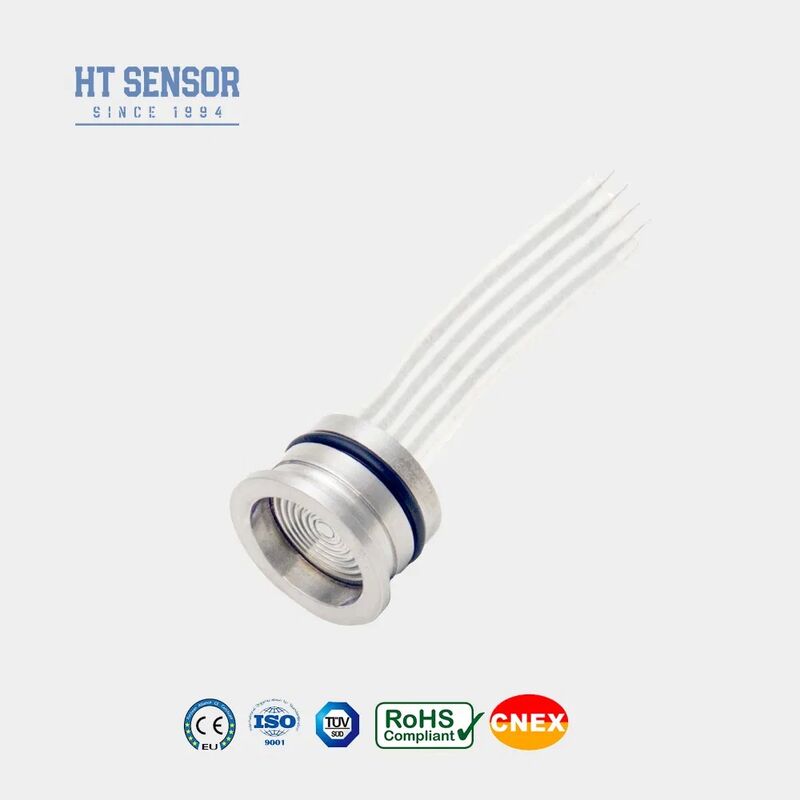

- 電気接続:100mm高温線,リボンケーブルと ピンコネクタ
| 性能パラメータ: | |||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | |||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 封印された | 3500KPaS,7MPaS,10MPaS | ||||
| タイプ | マックス | ユニット | |||
| 非線形性 | ±015 | ±03 | %F.S | ||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | ||
| ヒステレシス | 0.05 | 0.1 | %F.S | ||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | ||
| フルスケール出力 | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±25 | %F.S | |
| ≥35kPa | ±08 | ±15 | %F.S | ||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±08 | ±15 | %F.S | ||
| 補償したテンプ | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 動作温度 | -20~80 | oC | |||
| 貯蔵温度 | -40~125 | oC | |||
| 許容される過負荷 | 3 倍 完全スケール | ||||
| 爆発圧 | 5X 完全なスケール | ||||
| 長期的安定性 | 0.2 % | F.S. 年間 | |||
| 弁膜材料 | 316L | ||||
| 断熱抵抗 | ≥200MΩ 100VDC | ||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | ||||
| ショック | 100g,11ms | ||||
| 応答時間 | ≤1ms | ||||
| Oリングシール | ニトリルゴムまたはフッロゴム | ||||
| 充填 中間 | シリコンオイル | ||||
| 体重 | ~25g | ||||
| パラメータは次の条件で試験する: 常電圧10V,環境温度は25oC | |||||
| 電気接続と補償 |
|
| 注文のヒント |
必要な気密性
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
