製品の説明

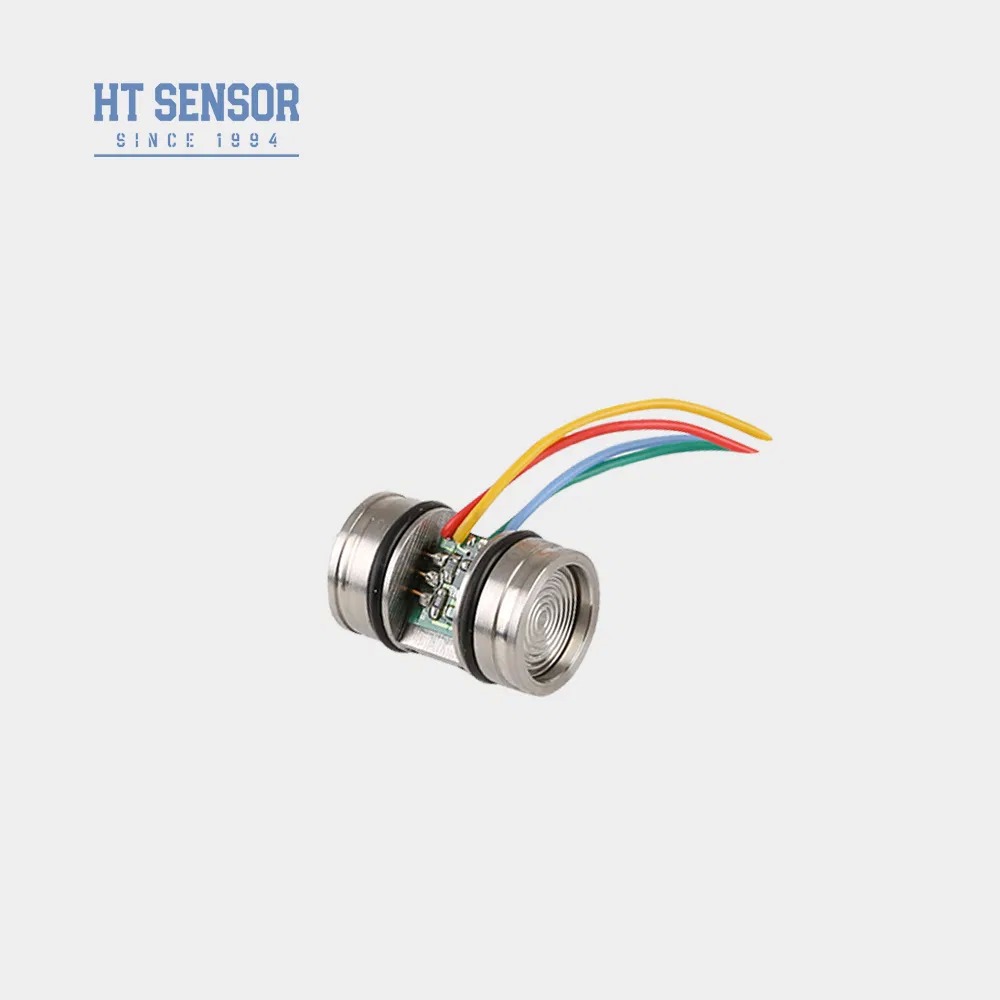

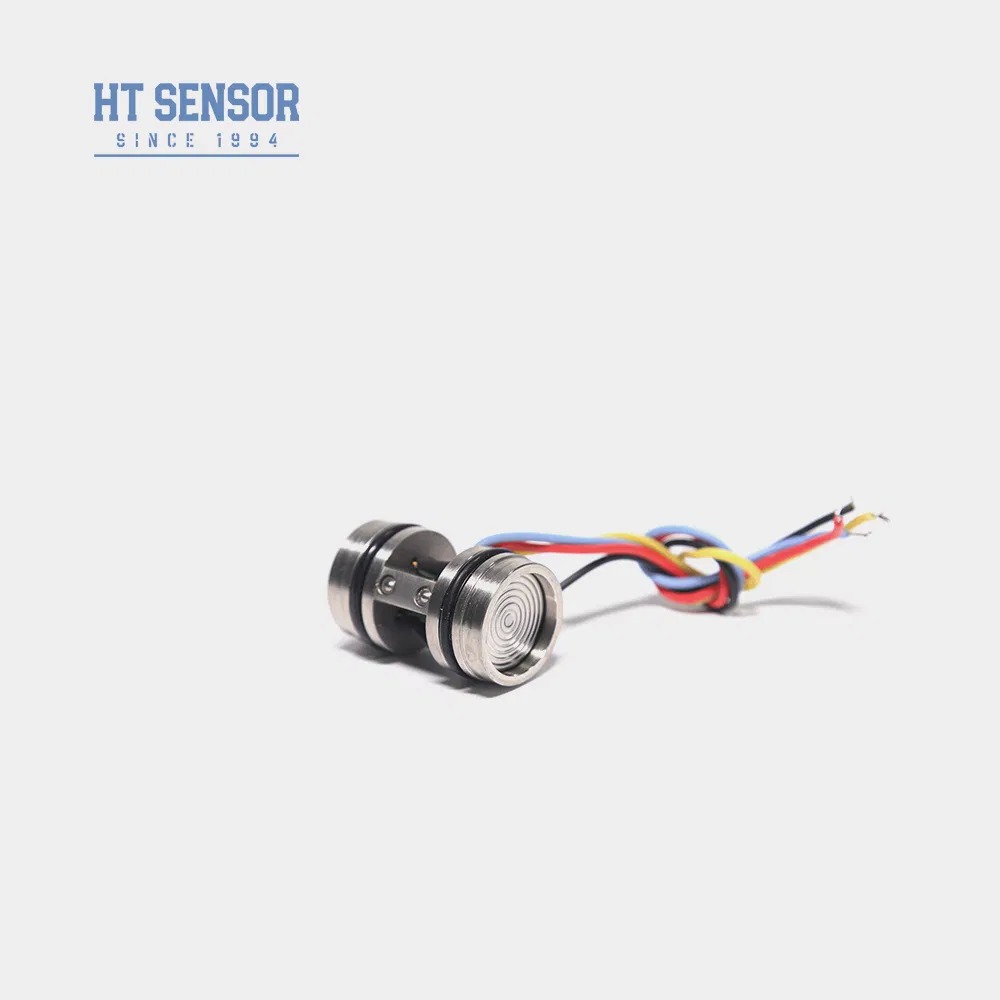

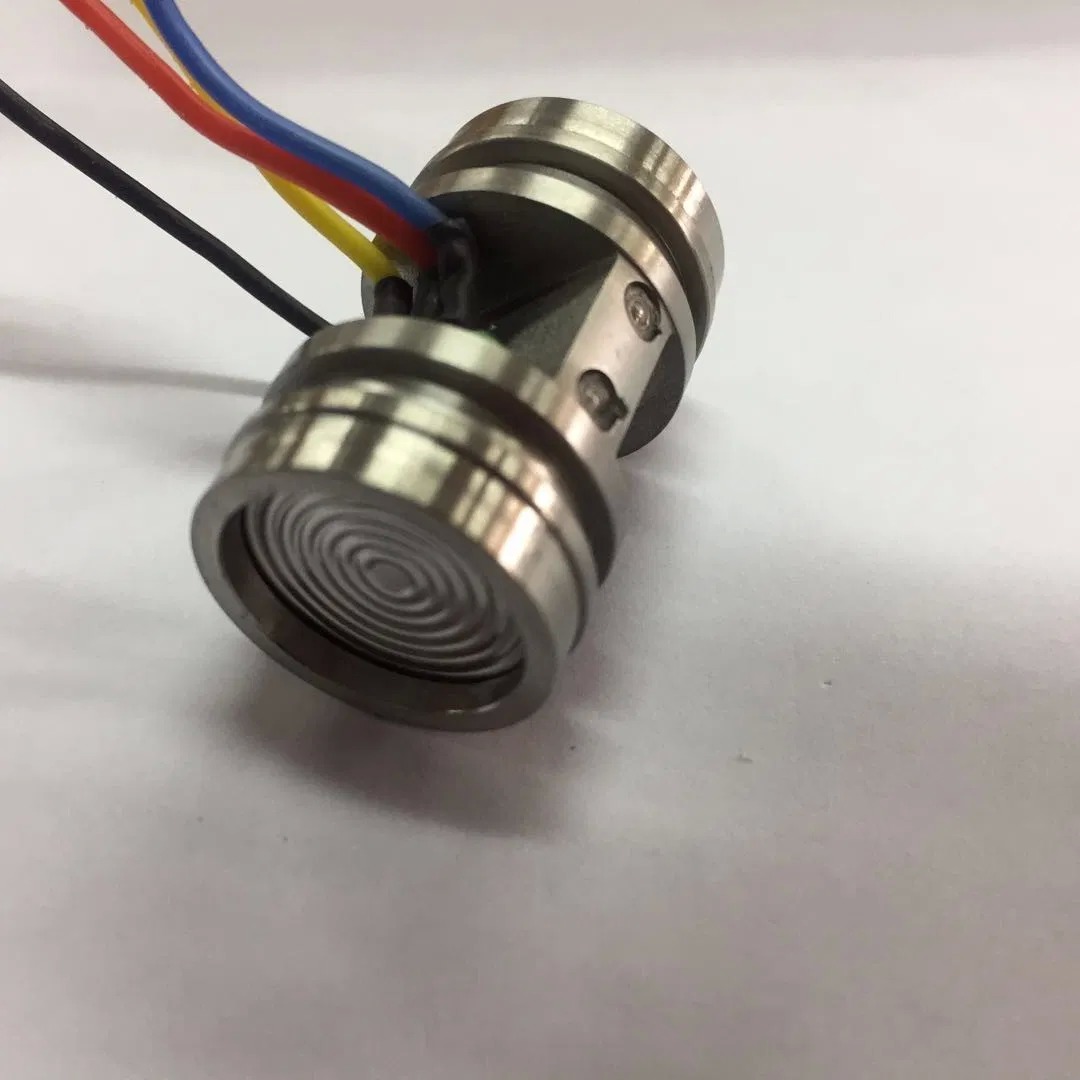

Baoji Hengtong HT20V 差動ピエゾ抵抗拡散シリコン圧力センサー

導入：
HT20Vは、安定性の高い拡散磁性体を利用した差圧センサです。シリコン元素を核にしています。耐久性のある 316L ステンレス鋼ハウジングに収められており、センサーは非常に高い信頼性で動作します。圧力伝達が起こるステンレス鋼のダイヤフラムと密封されたシリコンオイルを介して、精度を保証します高感度チップによる測定。敏感なチップは隔離されたままです測定媒体と直接接触し、完全な固体状態を確立します。正確な差圧測定を可能にする構造です。したがって、これは多用途の製品は、信頼性と信頼性を要求するさまざまな用途に適しています。正確な差圧測定
製品の特徴:

安定した信頼性の高いパフォーマンス
高い静圧耐性
費用対効果の高い

アプリケーション:

差圧検出
圧力校正器
液面測定

電気的性能:

電源: ≤10VDC
コモンモード電圧出力: 入力の 50% (標準値)
入力インピーダンス:4KΩ~20KΩ
出力インピーダンス:2.5KΩ~6KΩ
電気接続: 100mm 高温ワイヤー。

パフォーマンスパラメータ:
測定範囲		10KPa、35KPa、100KPa、200KPa、350KPa、1000KPa、2000Kpa
		タイプ	マックス	ユニット
直線性		±0.15	±0.3	%FS
再現性		0.05	0.1	%FS
ヒステリシス		0.05	0.1	%FS
ゼロオフセット出力		0±1	0±2	mV
フルスケール出力	≤20KPa	50±1	50±2	mV
	≧35kPa	100±1	100±2	mV
ゼロオフセット温度ドリフト	≤20KPa	±1	±2.5	%FS
	≧35kPa	±0.8	±1.5	%FS
フルスケール温度ドリフト	≤20KPa	±1	±2	%FS
	≧35kPa	±0.8	±1.5	%FS
補償温度	≤20KPa	0~50		℃
	≧35kPa	0～70		℃
動作温度		-20~80		℃
保管温度		-40～125		℃
許容過負荷		フルスケールの3倍または4MPaのうち小さい方の値を採用
バースト圧力		フルスケールの5倍
長期安定性		0.2%		FS/年
ダイヤフラム材質		316L
絶縁抵抗		≧200MΩ DC100V
振動		10gRMS、20Hz～2000Hzの条件では変化なし
ショック		100g、11ms
応答時間		≤1ms
Oリングシール		ニトリルゴムまたはフッ素ゴム
充填媒体		シリコンオイル
重さ		～45g
パラメータは次の条件下でテストされています: 10V の定電圧および 25°C の周囲温度

概要構造図
寸法
注意事項：出力端がプラス端子となります。ワイヤーの色に変更がある場合、正確な情報についてはセンサーに貼られているラベルを参照してください。

電気的接続と補償

選定例

注文のヒント

1. 組み立ての際は、コアのサイズとトランスミッタのハウジング間の適合に注意してください。
必要な気密性
2. ハウジングの組み立て中は、ハウジングが垂直に位置合わせされていることを確認し、補償プレートの詰まりや損傷を避けるために均等な圧力を加えてください。
3. 測定媒体がコアダイヤフラムおよびハウジング材質 (316L) と互換性がない場合は、注文時に特別な指示を提供する必要があります。
4. ダイヤフラムの変形や突き刺しによるコアの損傷を防ぐため、センサダイヤフラムを手や鋭利な物体で押さないでください。
5. ゲージ圧コアの圧力ポートを大気に開放し、コア負圧室に水、水蒸気、腐食性媒体が侵入しないようにしてください。
6. ピンリードに変更がある場合は、実際のコアのラベルに従ってください。
