Product Details
| デザイン: | カスタマイズを受け入れます | コネクタ: | M12*1 |
|---|---|---|---|
| 油で満たされた: | シリコーン油 | プロダクトキーワード: | 自動空気圧センサー |
| ワイヤリングタイプ: | 4本のワイヤー | 構造タイプ: | 分散型シリコン圧力トランスミッター |
| シール: | EPDM,FPM,FKM | 供給: | 1.5mA |
| プロセス接続: | 1/2インチ NPT オス | ||
| ハイライト |
アルミ合金差圧伝達機,デジタルLCD圧力センサー送信機,ウィートストーン・ブリッジ・ディフューズ・シリコン・プレッシャー・トランスミッター |
||
Product Description
液体差圧センサトランスミッタ

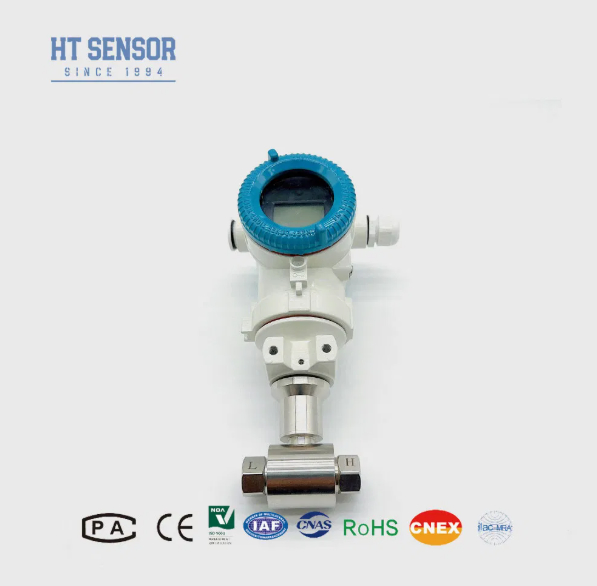

BP93420DII差圧トランスミッタ
BP93420DII差圧トランスミッタは、ピエゾ抵抗拡散シリコンセンサを採用しています。測定媒体からの差圧がセンサのコルゲートダイアフラムに作用すると、ホイートストンブリッジの出力信号は圧力差に対して優れた直線性を示し、正確な差圧測定を可能にします。石油、化学、電力、水文産業におけるガスおよび液体の差圧測定に最適です。
- コンパクトな設計と容易な設置のためのステンレス鋼構造
- 厳格な温度補償とエージングスクリーニングにより、安定した信頼性の高い性能を保証
- 柔軟な電気インターフェースオプション：プラグインまたは直接配線
- 石油、化学、電力、水文パイプラインにおけるガスおよび液体の差圧測定
- 石油、化学、冶金、発電、水文における産業プロセス監視
- パイプラインおよび炉室の圧力測定
| 測定範囲 | 0-10KPa...～2MPa |
|---|---|
| 圧力タイプ | 差圧 |
| 片側過負荷 | 定格範囲の≤3倍 |
| 静圧 | 定格範囲の5倍または7MPaのいずれか小さい方 |
| 精度 @ 25ºC | ±0.25% (標準) ±0.5% (最大) |
| 再現性 | ±0.03% (標準) ±0.05%FS (最大) |
| ヒステリシス | ±0.03% (標準) ±0.05%FS (最大) |
| 長期安定性 | ±0.5%F.S/年(≤200KPa) ±0.2%F.S/年(>200KPa) |
| ゼロ温度ドリフト | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| スパン温度ドリフト | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| 補償温度 | 0-50ºC(0-10KPa, 0-20KPa), 0-70ºC, -10-70ºC |
| 動作温度 | -30ºC~80ºC |
| 保管温度 | -40ºC~100ºC |
| 振動 | 10g,55Hz ~ 2kHz |
| ハウジング材質 | 304,316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆等級 | 本質安全防爆 |
| 保護等級 | IP65 |
| 重量 | ～0.45kg |
| 出力信号 | 電源電圧 | 出力タイプ |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4線式 |
| 0~10/20mA | 3線式 | |
| 0/1~5V 0.5~4.5V |
5VDC |
- 測定媒体が製品接触部品と互換性があることを確認してください
- 信頼性の高い動作のために、測定点とトランスミッタの間に三方弁マニホールドを取り付けてください
- 設置中は圧力インターフェースを水平にして、位置の影響を最小限に抑えてください
- 注文時に特別な要件（振動、衝撃、EMI/RFI）を指定してください
| BP93420XX | 圧力トランスミッタ |
|---|---|
| コード | 外形構造 |
| DII | 差圧トランスミッタ |
| 測定範囲 | 0-10KPa...～2MPa |
| コード | 電源 |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | その他 |
| コード | 出力信号 |
| S1 | 4~20mADC |
| S5 | 0~20mADC |
| S2 | 1~5VDC |
| S6 | 0~10VDC |
| S3 | 0~5VDC |
| S7 | 0.5~4.5VDC |
| S4 | 0~10mADC |
| コード | 圧力接続 |
| J1 | M20×1.5 オス |
| J2 | G1/2 オス |
| J3 | G1/4 オス |
| J4 | 1/2 NPT オス |
| J5 | その他 |
| コード | 電気接続 |
| B1 | Hirschmann |
| B2 | PG7プラグ |
| B3 | シールドケーブル出力 |
| B4 | その他 |
| コード | 圧力タイプ |
| D | 差圧 |
