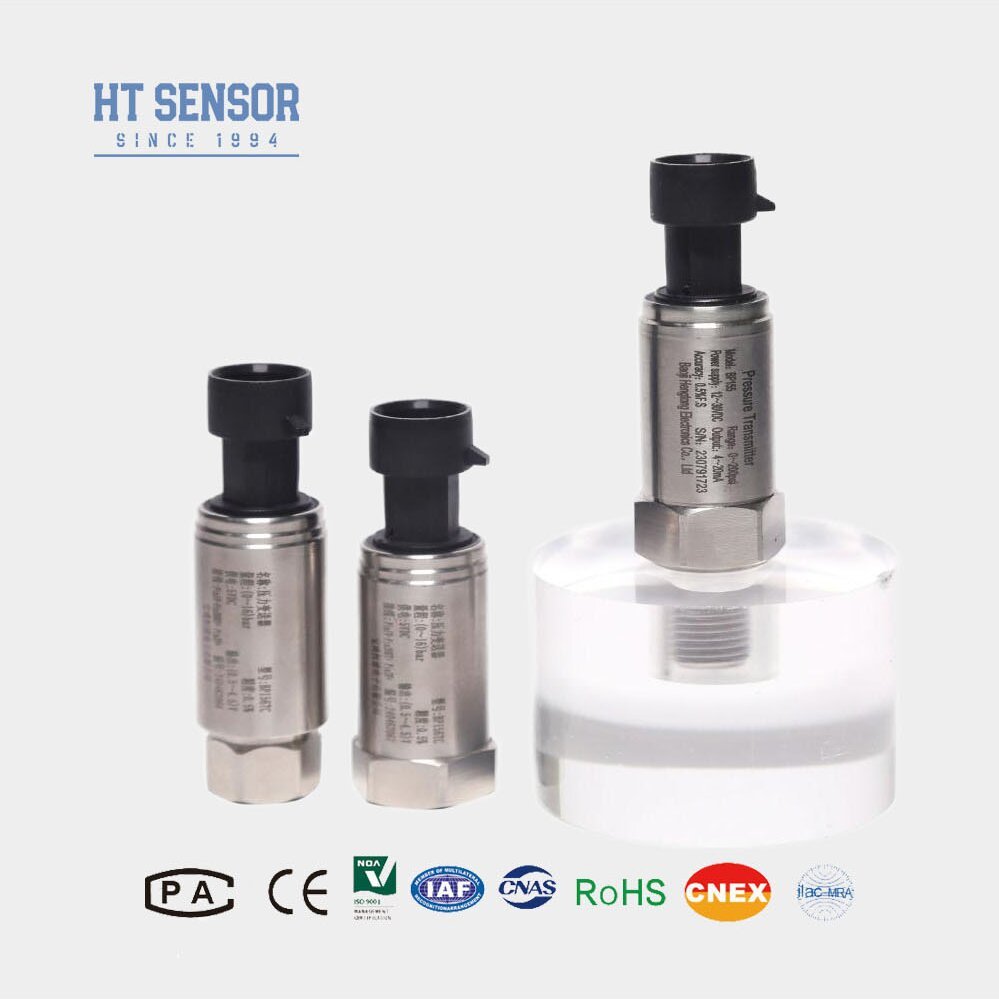

BP155 4-20mA 圧力センサー 0.25% 精度 IP65 316L ステンレス
Product Details
| モデル番号: | BP155 | 測定培地: | ガス |
|---|---|---|---|
| 精度グレード: | 0.25％ | 圧力範囲: | 0kpa~10kpa...5MPa |
| IP評価: | IP65 | 圧力タイプ: | 測定圧,絶対圧,密封圧 |
| 住宅資料: | 316L | 長期 安定性: | 0.1%F.S/年 |
| 横隔膜材料: | 316L | 動作温度: | -20ºC〜80ºC |
| 保管温度: | -40ºC〜120ºC | 出力信号: | 4〜20mA |
| 供給電圧: | 12~30VDC | 周波数応答: | 2.4kHz |
| 絶縁抵抗: | 100MΩ100VDC | ||
| ハイライト |
0.25%精度4-20mA圧力センサー,IP65 ステンレス鋼圧力センサー,316L工業用圧力センサー |
||
Product Description
BP155圧力トランスミッタは、エアコンプレッサーや冷凍設備向けに特別に設計された、費用対効果の高いソリューションです。最新技術を組み込み、自社開発の高機能トランスミッタ回路を搭載しています。このコンパクトなトランスミッタは、高い耐湿性と優れた耐電磁干渉能力を備えています。コンポーネントと完成品の厳格なテストとエージング選別プロセスにより、安定した信頼性の高い性能を保証します。
- ステンレス鋼構造と多様な圧力インターフェースオプションを備えた広い測定範囲
- 設置が容易なコンパクトで軽量な設計
- ゼロ点とフルスケールの調整可能設定
- オールステンレス鋼構造による高精度測定
- 非腐食性ガスおよび液体（316Lステンレス鋼対応）の圧力測定
- 海洋および航空業界の用途
- 石油、化学、冶金、発電、水文を含む産業プロセス
- 油圧および空気圧制御システム
| 測定範囲 | 0kPa ～ 10kPa…5MPa |
| 圧力タイプ | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | ≤ 定格範囲の1.5倍 |
| 25ºCでの精度 | ±0.25%（標準）±0.5%（最大） |
| 再現性＆ヒステリシス | 0.02%F.S（標準）0.05%F.S（最大） |
| 長期安定性 | ±0.1%F.S/年（標準）±0.2%F.S/年（最大） |
| ゼロ点温度ドリフト | ±0.02%F.S/ºC（≤100KPa）±0.01%F.S/ºC（>100KPa） |
| フルスケール温度ドリフト | ±0.02%F.S/ºC（≤100KPa）±0.01%F.S/ºC（>100KPa） |
| 周波数応答 | 2.4Khz |
| 補償温度 | 0-70ºC（≤10mpa、カスタマイズ可能） |
| 動作温度 | -20ºC～80ºC |
| 保管温度 | -40ºC～120ºC |
| 振動 | 10g、55Hz～2kHz |
| ハウジング材質 | 304、316L |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 出力信号 | 電源電圧 | 出力タイプ |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4線式 |
| 0～10/20mA | 3線式 | |
| 0/1～5V 0/1～10V 0.5～4.5V |
5VDC |
- 製品接触部品との媒体適合性を確認してください
- 防爆モデルにはデジタル表示ヘッドは含まれていません
- LCD/LED表示モデルの場合、電源は≥20VDCである必要があります
- 避雷器を設置し、適切な接地を確保してください
- -20ºC以下の温度の場合は、EPDM Oリングシールを指定してください
- デフォルトのケーブル長：1.5m（ポリエチレン素材）
- 注文時に特別な要件（振動、EMIなど）を指定してください
| 注文ガイド | |||||||||
| BP15X | 圧力トランスミッタ | ||||||||
| コード | 外形構造 | ||||||||
| 5 | Packardプラグ | 6 | M12*1コネクタ | ||||||
| 7 | ミニDINコネクタ | 8 | Hirschmannコネクタ | ||||||
| 測定範囲 | 0kPa ～ 10kPa…10MPa | ||||||||
|
(0-X)Kpa またはMPa |
X：実際の測定範囲を示します | ||||||||
| コード | 電源 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | その他 | ||||||||
| コード | 出力信号 | ||||||||
| S1 | 4～20mADC | S5 | 0～20mADC | ||||||
| S2 | 1～5VDC | S6 | 0～10VDC | ||||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | ||||||
| S4 | 0～10mADC | ||||||||
| コード | 圧力接続 | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| コード | 圧力タイプ | ||||||||
| G | ゲージ圧 | ||||||||
| A | 絶対圧 | ||||||||
| S | 密閉基準圧 | ||||||||
