| 証明: | CE, RoHS, ISO9001 |
|---|---|
| 最小注文数量: | 1 |
| 価格: | 30 |

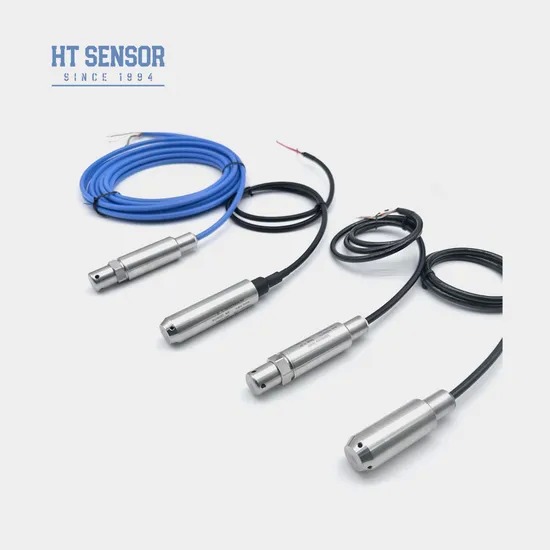

| モデル番号: | BH93420-I | 圧力範囲: | 0-1m-400 mH2O |
|---|---|---|---|
| 精度グレード: | 00.25%00.5% | IP評価: | IP68 |
| 正味重量: | 0.3kg | 横隔膜材料: | 316Lステンレス鋼 |
| 住宅資料: | 304S.S | 出力: | 4-20ma |
| 力: | 24VDC | 測定範囲: | 0〜10m…400MH2O |
| 動作温度: | -20~80°C | 保管温度: | -30〜100ºC |
| 絶縁抵抗: | > =100MΩ@100VDC | 防爆等級: | エキシアルCT6 |
| ケーブル材料: | ポリエチレン、ポリウレタン | ||
| ハイライト: | 4-20mA 水位センサー,ステンレス鋼の水平な送信機,IP68 防水レベルセンサー |
||
| パラメータ | 仕様 |
|---|---|
| 測定範囲 | 0~10m...400mH2O |
| 圧力の種類 | 測定圧,絶対圧,密封圧 |
| 過負荷 | ≤ 2X 指定範囲 |
| 精度 25°C | ±0.25% (典型) ±0.5% (最大) |
| 繰り返し可能性 | ±0.03% (典型) ±0.05%FS (最大) |
| ヒステレシス | ±0.03% (典型) ±0.05%FS (最大) |
| 長期 安定性 | ±0.2%F.S/年 (最大) |
| ゼロ 温度 漂流 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| スパン温度変動 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 補償温度 | 0〜50°C (0-1m. 0〜2m); 0〜70°C |
| 動作温度 | -20~80°C |
| 貯蔵温度 | -30〜100°C |
| 振動 | 10g,55Hz ~ 2kHz |
| 住宅用材料 | 1Cr18Ni9Ti |
| 弁膜材料 | 316L ステンレス |
| 断熱抵抗 | >=100MΩ@100VDC |
| 防爆等級 | エキシアルCT6 |
| 保護評価 | IP67,IP68 |
| Oリングシール | フロアゴム |
| 体重 | ~0.3Kg (ケーブルなし) |
| ケーブル材料 | ポリエチレン,ポリウレタン |
| 出力信号 | 供給電圧 | 出力型 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4のワイヤ |
| 0~10/20mA | 3本のワイヤ | |
| 0/1~5V | 5VDC | |
| 0/1~10V | ||
| 0.5~4.5V | ||
| RS485通信プロトコル |
| カテゴリー | コード | オプション |
|---|---|---|
| 図面 建設 | 私は | 水位センサー |
| 測定範囲 | 0~10m...400mH2O | |
| 電源 | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | ほか | |
| 出力信号 | S1 | 4~20mADC |
| S2 | 1~5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5~4.5VDC | |
| S8 | RS485 | |
| 圧力の種類 | G | 計測圧 |
| A について | 絶対 的 圧力 | |
| S | 密封された基準圧 | |
| 材料 | 01 | 304 ステンレス |
| 02 | 316L ステンレス | |
| ケーブル材料 | C1 | PE |
| C2 | PU |
