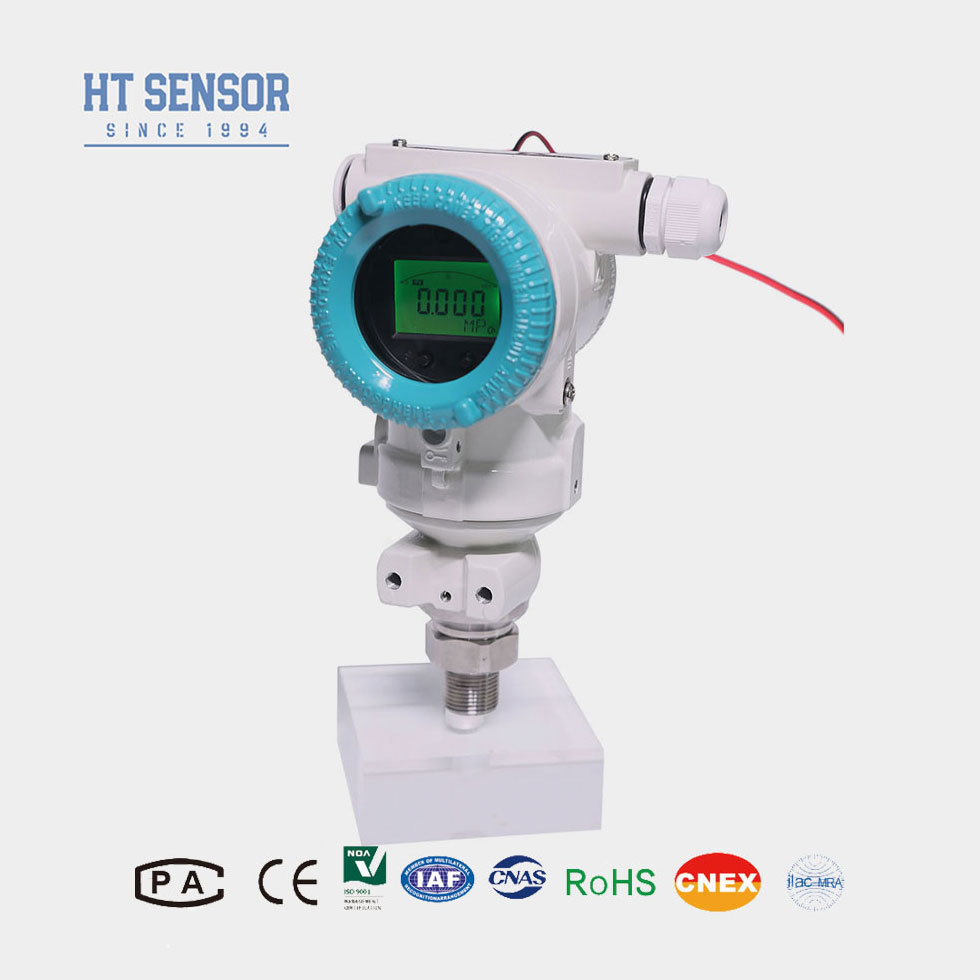

BP93420-III デジタル圧力トランスミッタ 0-100MPa IP65
Product Details
| モデル番号: | BP93420-III | 測定培地: | 液体 |
|---|---|---|---|
| 精度グレード: | 0.5％ | 圧力範囲: | -100kpa...0kpa ~10kpa...100MPa 試聴する |
| IP評価: | IP65 | 圧力タイプ: | 測定圧,絶対圧,密封圧 |
| 住宅資料: | 316L | 周波数応答: | 2.4kHz |
| 重さ: | ~1.2kg | 過負荷: | 定格範囲の1.5倍以下 |
| 精度 @25ºC: | ±0.25％（典型）±0.5％（最大） | 長期 安定性: | ±0.1％FS/年（典型）±0.2％FS/年（最大） |
| 動作温度: | -20ºC〜80ºC | 保管温度: | -40ºC〜120ºC |
| 絶縁抵抗: | 100MΩ100VDC | ||
| ハイライト |
デジタル圧力トランスミッタ 0-100MPa,工業用圧力センサ IP65,保証付きの圧力トランスミッター |
||
Product Description
BP93420III圧力トランスミッタは、信号測定にHTシリーズシリコンピエゾ抵抗絶縁オイル充填コア技術を採用しています。信号処理回路は、センサー信号を標準出力信号に変換します。厳格なテストとコンポーネントのエージングスクリーニングにより、強力な干渉防止能力を備えた安定した信頼性の高い性能が保証されます。
- 複数の圧力インターフェースオプションとIP65保護を備えた広い測定範囲
- ディスプレイ機能付きの調整可能な出力信号
- ゼロ点とフルスケールの調整
- 高精度拡散シリコンピエゾ抵抗圧力センサーコア
- 316Lステンレス鋼システムにおける非腐食性ガスおよび液体の測定
- 石油、化学、冶金、電力、水文産業
- 過酷な屋外産業環境での圧力測定
- 油圧および空気圧制御システム
| パラメータ | 仕様 |
|---|---|
| 測定範囲 | -100kPa...0kPa ~10kPa...100MPa |
| 圧力タイプ | ゲージ圧、絶対圧、密閉圧 |
| 過負荷 | ≤ 定格範囲の1.5倍 |
| 精度 @ 25℃ | ±0.25% (標準) ±0.5% (最大) |
| 再現性 | ≤±0.1%FS |
| ヒステリシス | ≤±0.1%FS |
| 長期安定性 | ±0.1%F.S/年(標準) ±0.2%F.S/年(最大) |
| ゼロ点温度ドリフト | ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(>100KPa) |
| フルスケール温度ドリフト | ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(>100KPa) |
| 周波数応答 | 2.4Khz |
| 補償温度 | 0-70℃(≤10mpa、カスタマイズ可能) |
| 動作温度 | -20℃~80℃ |
| 保管温度 | -40℃~120℃ |
| 振動 | 10g、55Hz ~ 2kHz |
| ハウジング材質 | 鋳造アルミニウム |
| ダイヤフラム材質 | 316L |
| 絶縁抵抗 | 100MΩ 100VDC |
| 防爆定格 | Ex db IIC T6 Gb |
| 保護等級 | IP65 |
| Oリングシール | フッ素ゴム |
| 重量 | ~1.2kg |
| 出力信号 | 供給電圧 | 出力タイプ |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4線 |
| 0~10/20mA | 3線 | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | |
| RS485通信プロトコル | 3.6~30V / バッテリー | 4線 |
- 製品接触部品との媒体適合性を確認してください
- 防爆モデルにはデジタルディスプレイヘッドは含まれていません
- LCD/LEDディスプレイ付きトランスミッタには、≥20VDC電源が必要です
- 避雷器を取り付け、適切な接地を確保してください
- -20℃以下の温度の場合は、EPDM Oリングシールを指定してください
- デフォルトのケーブル長：1.5m（ポリエチレン素材）
- 特別な要件（振動、EMI/RFIなど）を注文時に指定してください
| コード | 概要構造 |
|---|---|
| IB | 一般圧力トランスミッタ |
| IX | ディスプレイ圧力トランスミッタ |
| IE | 耐衝撃航空圧力トランスミッタ |
| IIC/III | 産業用一般/ディスプレイ圧力トランスミッタ |
| IF | 防湿圧力トランスミッタ |
| IIE/IIIE | 一般/ディスプレイ圧力トランスミッタ |
| IN | 空調専用圧力トランスミッタ |
| IC | 高温圧力トランスミッタ |
| IQ/IQT | 大口径/高温圧力トランスミッタ |
測定範囲: -100kPa...0kPa ~ 35kPa...3.5MPa (0-X)Kpa または MPa (X は実際の測定範囲を示します)
| コード | 電源 |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | その他 |
| コード | 出力信号 |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| コード | 圧力接続 |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | その他 |
| コード | 電気接続 |
|---|---|
| B1 | Hirschmann |
| B2 | PG7プラグ |
| B3 | シールドケーブル出力 |
| B4 | 2088産業用ケーシング |
| B5 | ディスプレイ付き2088産業用ケーシング |
| B6 | その他 |
| コード | 圧力タイプ |
|---|---|
| G | ゲージ圧 |
| A | 絶対圧 |
| S | 密閉基準圧力 |
