高精度なレーダーレベルメーター 産業用用途の最大距離120m

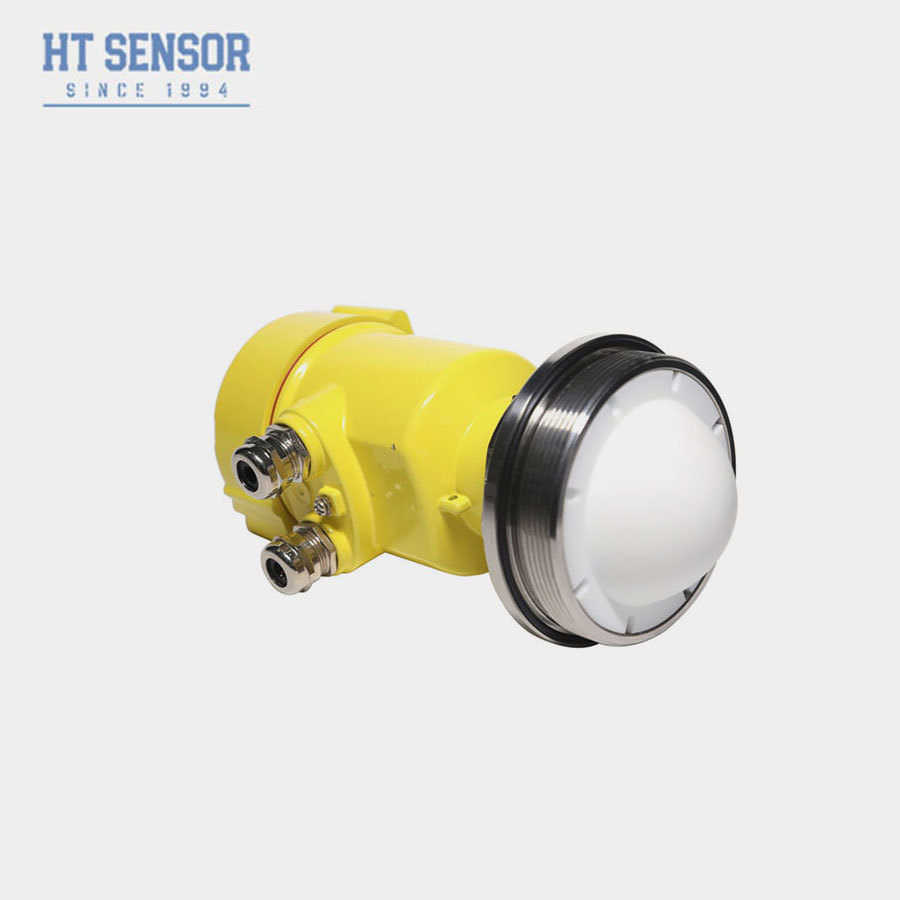

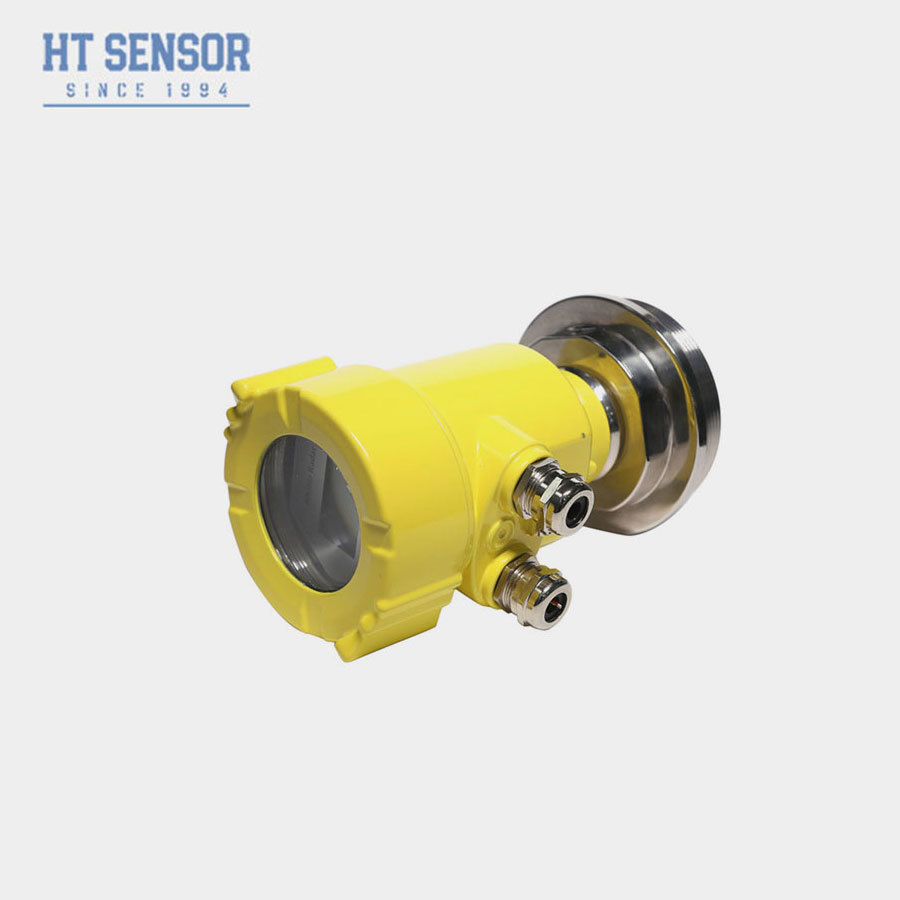

                                                                                             80Gレーダーレベルメーター

生産は以下のとおり:

76-81GHz周波数調節連続波 (FMCW) ラダー製品は,四線および二線の両方のアプリケーションをサポートします.複数のモデルでは最大範囲が120mに達します.盲点は10cmくらい小さい高い動作周波数と短い波長により,固体アプリケーションに特に適しています.レンズを通して電磁波を放出し受信することで,高い塵や高温 (最大200°C) の環境ではユニークな利点があります装置はフレンズまたはスレッド式マウントオプションを提供し,安装を単純かつ便利にします.

利点:

    自社開発したCMOSミリ波RFチップに基づいて,よりコンパクトなRFアーキテクチャ,より高いSNR,より小さな盲点領域を実現する.

5GHzの作業帯域幅により,この製品はより高い測定解像度と測定精度を持つことができます.

最狭のアンテナビーム角は3°で,設置環境における干渉は儀器に影響が少なく,設置は便利です.

短波長は固体表面により良い反射特性を有するので,特殊な汎用フレンズを使用する必要はありません.

携帯電話のBluetoothデバッグをサポートし,現地のスタッフのメンテナンス作業を容易にする.

テクニカル

 装置:

    装置では2つの点に注意を払う必要があります. 対象材料レベルを狙い,材料レベルの垂直インシデントを確保しようとします. 偽のエコーを避ける.典型的な労働条件は以下のとおりです..

線束の範囲内には梯や階段などの障害物がないことを確認する.

計器の設置位置の図面

計器は容器壁から少なくとも 20cm 離れた場所に設置されるべきです.そうでなければ,誤った読み上げを出す可能性があります.

容器壁から少なくとも20cmを設置

装置の設置は,アテンナビームがフィードポートを避けることを確保する必要があります.

アンテナビームがフィードポートを回避する

円形容器は,ビームが直接タンクの底に向いていることを確保する必要があります.そうでなければタンクの底の測定結果は不正確かもしれません.

円形タンクでは,ビームがタンクの底に直接向いているようにする必要があります.

製品配線

単室のホイジングと24VDC電源を持つ2本のワイヤー製品の配線図

2本のワイヤの製品の図面

24VDC電源 (4-20mA) の4本のワイヤー製品を持つ単室のハウジングの配線図

4-20mA アナログは,24v電源端末に加えて,4ワイヤーのシステムの適用で,別の2つの端末です

24VDC電源 (RS485) と4本のワイヤー製品を持つ単室のホイジングの配線図

4本の電線システムでは,24V電源端末に加えて,RS485アナログは2つの端末を分離しています.

220V交流電源 (4-20mA) と4本のワイヤー製品を持つ2室殻の配線図

4-20mA が出力されない場合,3と4はショートカットされます.
