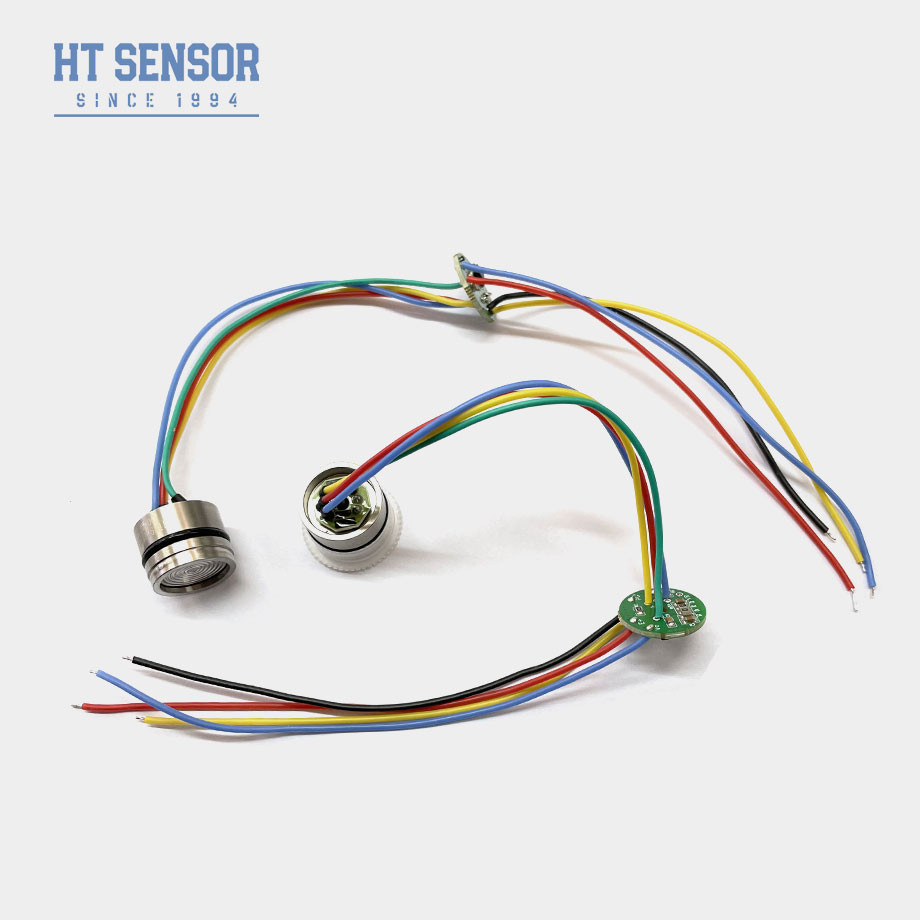

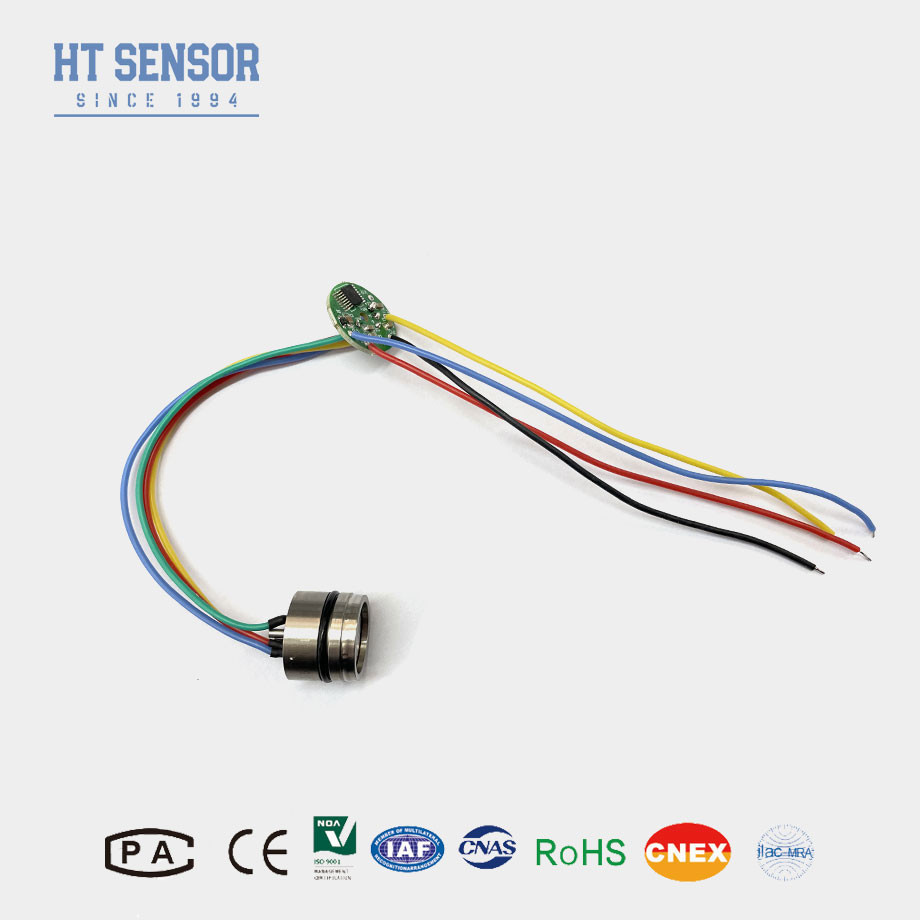

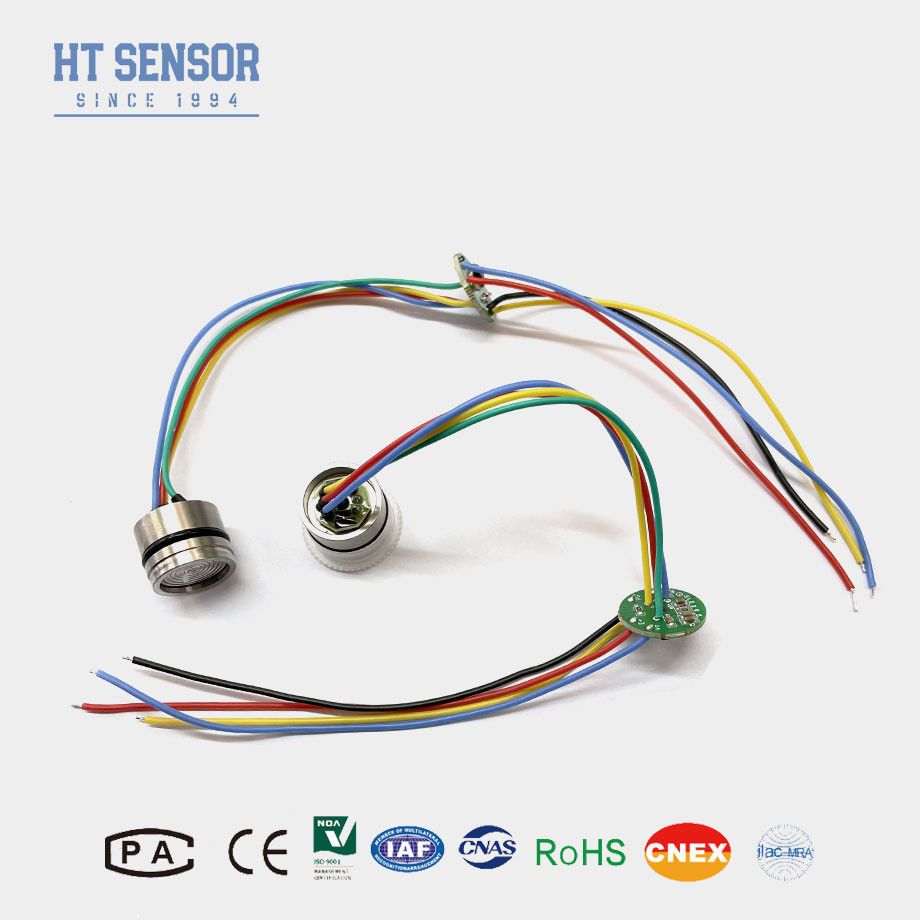

19mm 高感度ピエゾレシシティブ 拡散シリコン圧力センサー
製品詳細
| 材料: | 316L | ミニ範囲: | -100Kpa |
|---|---|---|---|
| 最大射程: | 60MPa | 供給: | 1.5mA |
| 生産量: | 100mv+30mv | 選択可能: | 四色シリコンワイヤまたは金色のピン |
| モデル: | HT19 | 高い: | 12MM |
| オイル: | 拡散シリコン | 糸: | ありません |
| ハイライト |
19mm diffused silicon pressure sensor,high sensitivity piezoresistive sensor,silicon pressure sensor with warranty |
||
製品説明
19mm 拡散シリコン圧力センサー ピエゾレシシブ圧力センサー
シリコン圧力センサーの導入:
HT19 ピエゾレシスティブシリコン圧力センサー 主な部品は高安定性分散性シリコンセンサーですこれは半導体ベースの装置で 機械圧力を電磁信号に変換します工業,自動車,医療,消費者向けアプリケーションで広く使用されているのは,高感度,小型化可能性,コスト効率性による.
製品の特徴シリコン圧力センサー:
- 高感度: 微小な圧力変化 (例えば<1 mbar) を検出する.
- 線形出力: 圧力変動に対する良好な反応
- コンパクトサイズ:MEMS技術は小型システムへの統合を可能にします.
申請 シリコン圧力センサー:
- ガスと液体の測定圧
- 石油採掘
- 水供給,暖房供給 都市
- プロセス制御システム
- 航空及び航海検査
- 液圧
シリコン圧力センサーの電気データ
供給:1.5mADC 入力インペダンス:3KΩ~6KΩ
出力インペダンス:2.5KΩ~6KΩ 断熱抵抗:≥100MΩ/50VDC
隔熱電圧:500VAC 住宅と電気接続の間の損傷を引き起こさない
中等対応:液体,ガス対応 316Lステンレス鋼
シリコン圧力センサーの性能仕様
| パラメータ |
範囲:0~10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,700KPa,1MPa,2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| 典型的な | マックス | 単位 | ||
| 圧力の非線形性 |
±015 |
±03 | %F.S | |
| 圧重複性とヒステレシス | 0.02 | 0.05 | %F.S | |
| ゼロ出力 | 0±1 | 0±2 | mV | |
| スパン出力 | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| 温度エラー-ゼロ | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±05 | ±1 | %F.S | |
| 温度 誤差 範囲 | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±05 | ±1 | %F.S | |
| 証明圧力 | 3X 定数範囲または120MPa,いずれかが小さい | オーケー オーケー | ||
| 動作温度範囲 | -20~80 | °C | ||
| 補償された温度範囲 | 0~70,0~50 (範囲≤20KPa) | °C | ||
| 貯蔵温度範囲 | -40~125 | °C | ||
注記:上記パラメータ条件下:電源: 1.5mA 温度: 25°C
サイズ
注記:
1必要な空気密度を達成するために,組み立て中にコアサイズと送信機ハウジングとの間にフィットに注意してください
2補正板を詰め込むか,損傷しないように,ホイジングを縦に並べて,均等な圧力をかけます.
3測定基質がコア・ダイアフレームとハウジング材料 (316L) と互換性がない場合は,注文時に特別な指示を提示する必要があります.
4手や鋭い物でセンサー弁を押すのを避ける.弁の変形や穿刺による核の損傷を防ぐ.
5計圧器の中核の圧力ポートを大気に開いて,水,水蒸気,または腐食媒体のの中核負圧室への侵入を防止する.
6ピンリードに変更がある場合は,参照のために実際のコア上のラベルに従ってください.
FQA について
1Q: 圧力センサーの特徴は?
A: 高精度,耐久性,優れた性能
2Q: 特別な仕様をカスタマイズできますか?
A: はい,私たちのエンジニアは,特定のニーズを満たすために製品を調整することができます.我々はOEMとODMサービスを提供します.
3Q: あなたの生産能力は?
A: 私たちの製造施設は,月に最大3万の圧力センサーを生産することができます.生産と配送のスケジュールを確実にするために,私たちの販売チームに事前に連絡することをお勧めします.
4Q: 典型的な配達期間は?
A: 標準モデルでは5~8日です.カスタマイズされた製品は異なります.
5Q: 商品の価格はどうですか? 割引はありますか?
A: 大量注文や長期パートナーに対する割引の付いた競争価格
6Q: あなたの製品の保証は? 販売後のサービス?
A: 私たちの保証時間は出荷後24ヶ月で,私たちの販売後 24hrsであなたの質問に答えるでしょう. PCネットワークによるリモート指示は常に利用可能です.
