HT26V シリコン圧力センサー 石油化学金属工学 電力および水文学のアプリケーション
Product Details
| 材料: | 316L | ミニ範囲: | 10kpa |
|---|---|---|---|
| 最大射程: | 40MPa | 供給: | 1.5mA |
| 生産量: | 100mv+2mv | 選択可能: | 四色シリコンワイヤまたは金色のピン |
| モデル: | HT26V | オイル: | 拡散シリコン |
| パワー: | 10VDC | ||
| ハイライト |
水質学 シリコン圧力センサー,金属工学 シリコン圧力センサー,石油化学シリコン圧力センサー |
||
Product Description

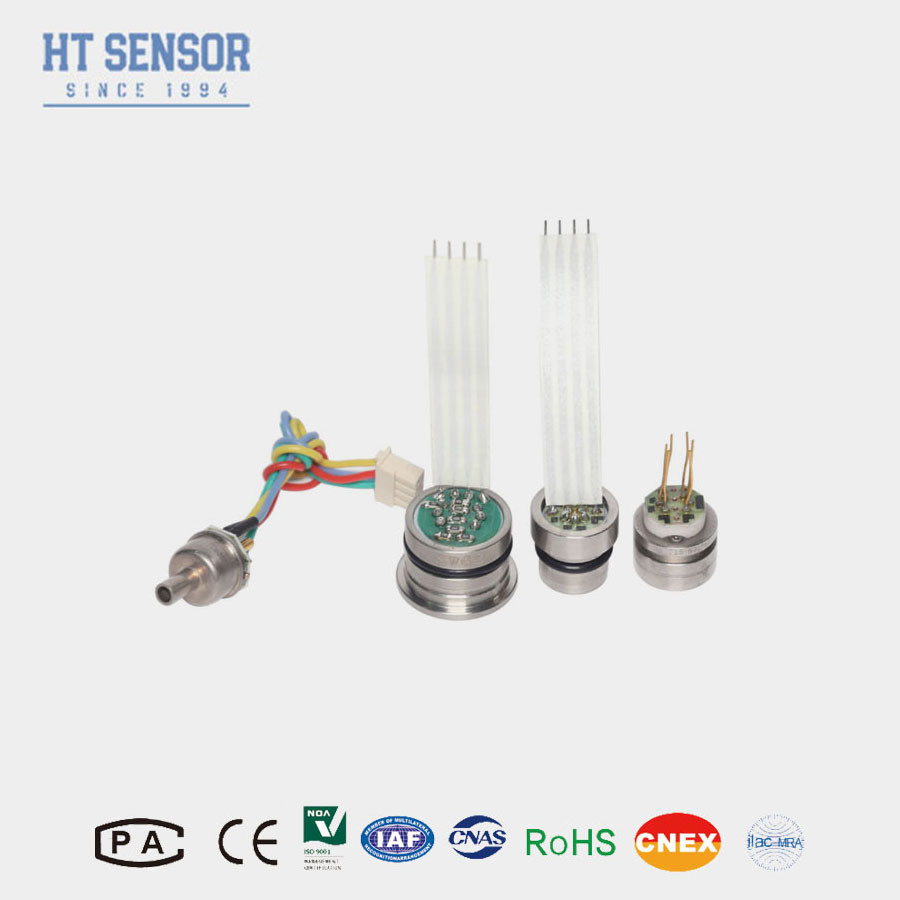

HT26V 拡散シリコン圧力センサー ピエゾレシシブ圧力センサー
シリコン圧力センサーの導入:
HT26Vは,高感度ピエゾレシシブシリコンチップが圧力感知要素として組み込まれています.圧力はオイル詰めを通して伝達されます.上流分離弁は完全に測定される介質から圧力チップを隔離簡単に設置できます
常電圧10V電源,100mv出力,広い温度補償,レーザー抵抗調整,良好な安定性,高い信頼性
製品の特徴シリコン圧力センサー:
1. 先進技術と316Lステンレス鋼のハウジングを使用
2卓越した信頼性,繰り返し性,安定性
3. 7mmの高さ,カスタマイズ可能
申請シリコン圧力センサー:
1316Lステンレス鋼との互換性で,腐食性のないガスと液体の圧力を測定するのに適しています.
2石油,化学,メタルルギー,電力,水文学を含む様々な産業プロセスサイトで使用
3船舶や航空産業で使用される
4.液体・気力制御システムに適している
シリコン圧力センサーの電気データ
電源:10VDC 入力インピーダンスは:3KΩ~6KΩ
出力インペダンス:2.5KΩ~6KΩ 断熱抵抗:≥100MΩ/50VDC
隔熱電圧:500VAC 住宅と電気接続の間の損傷を引き起こさない
中等対応:液体,ガス対応 316Lステンレス鋼
シリコン圧力センサーの性能仕様
| 性能パラメータ: | ||||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | ||||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| 封印された | 3500KPaS,7MPaS,10MPaS | |||||
| タイプ | マックス | ユニット | ||||
| 線形性 | ±015 | ±03 | %F.S | |||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | |||
| ヒステレシス | 0.05 | 0.1 | %F.S | |||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |||
| フルスケール出力 | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±25 | %F.S | ||
| ≥35kPa | ±08 | ± 15 | %F.S | |||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±08 | ± 15 | %F.S | |||
| 補償したテンプ | ≤20KPa | 050円 | °C | |||
| ≥35kPa | 070 | °C | ||||
| 動作温度 | -2080円 | °C | ||||
| 貯蔵温度 | -40 円125 | °C | ||||
| 許容される過負荷 | 3 倍 完全スケール | |||||
| 爆発圧 | 5X 完全なスケール | |||||
| 長期的安定性 | 0.2 % | F.S. 年間 | ||||
| 弁膜材料 | 316L | |||||
| 断熱抵抗 | ≥200MΩ 100VDC | |||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | |||||
| ショック | 100g,11ms | |||||
| 応答時間 | ≤1ms | |||||
| Oリングシール | ニトリルゴムまたはフッロゴム | |||||
| 充填 中間 | シリコンオイル | |||||
| 体重 | 25g | |||||
| パラメータは次の条件で試験する: 常電圧10V,環境温度は25°C | ||||||
