10KPa~70MPa シリコン圧力センサー ピエゾレシシブ圧力センサー
Product Details
| モデルNO: | HT19V | 糸の種類: | ありません |
|---|---|---|---|
| ワイヤリングタイプ: | 4本のワイヤー | 測定中間: | ガスと液体 |
| 範囲: | 0〜10kpa~60mpa | 生産量: | mV |
| 圧力の種類: | G/A/S | 供給: | 5〜10VDC |
| HSコード: | 9026209090 | 供給の能力: | 月20000個 |
| タイプ: | ピエゾレシスティブ圧力センサー | 材料: | ステンレス鋼 |
| カスタマイズ: | OEMとODMで利用可能 | ||
| ハイライト |
10kpa シリコン圧力センサー,ピエゾレスシブシリコン圧力センサー,70MPa シリコン圧力センサー |
||
Product Description
HT19V ピエゾレシシティブシリコン圧力センサー
シリコン圧力センサーの導入:
HT19 シリコンピエゾレシシブ圧力センサーのコアは,非常に安定した分散シリコン要素です.それは小さなプロフィール,メディア互換性,316Lステンレス鋼の箱に包装されたピエゾレシスティブシリコン圧力センサー補償されたHT19Vは,溶接可能なパッケージまたは1/4および1/8NPT,1/4BSP,およびカスタムプロセスフィッティングなどの多くのスレッドフィッティングで提供されています.
幅広い温度ゾーン補償,レーザー抵抗調整,老化テスト,安定した製品性能と高い信頼性を確保する
製品の特徴について ピエゾレスシブシリコン圧力センサー
• オーリングシールで固定可能
• ステンレス スチール の 濡れ た 表面
• 拡大
• ASIC カリブレーション
• 絶対 密閉 計量
• ケーブルオプション
申請シリコン圧力センサー:
1腐食性ガスと液体の圧力を測定するのに適しており,316Lステンレス鋼と互換性がある.
2圧力を監視し制御するためにプロセス制御システムで使用されます.
電気性能シリコン圧力センサー:
1電源: ≤10VDC
2標準モード出力電圧:入力電圧の50% (典型)
3. 入力阻力:4KΩ~20KΩ
4出力阻力:2.5KΩ~6KΩ
5電気接続:100mm高温線,リボンケーブル
| 性能パラメータシリコン圧力センサーありがとうございました. | ||||||
| 測定範囲 | サイズ (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| 絶対値 (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| 封印された | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | |||||
| タイプ | マックス | ユニット | ||||
| 非線形性 | ±015 | ±03 | %F.S | |||
| 繰り返し可能性 | 0.05 | 0.1 | %F.S | |||
| ヒステレシス | 0.05 | 0.1 | %F.S | |||
| ゼロオフセット出力 | 0±1 | 0±2 | mV | |||
| フルスケール出力 | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| 0オフセットテンプ ドリフト | ≤20KPa | ±1 | ±25 | %F.S | ||
| ≥35kPa | ±08 | ± 15 | %F.S | |||
| フルスケール温度 | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±08 | ± 15 | %F.S | |||
| 補償したテンプ | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 動作温度 | -20~80 | oC | ||||
| 貯蔵温度 | -40~125 | oC | ||||
| 許容される過負荷 | 全スケールまたは120MPaの3倍間の小さい値を取ります | |||||
| 爆発圧 | 5X 完全なスケール | |||||
| 長期的安定性 | 0.2 % | F.S. 年間 | ||||
| 弁膜材料 | 316L | |||||
| 断熱抵抗 | ≥200MΩ 100VDC | |||||
| 振動 | 10gRMS,20Hzから2000Hzの条件では変化がない | |||||
| ショック | 100g,11ms | |||||
| 応答時間 | ≤1ms | |||||
| Oリングシール | ニトリルゴムまたはフッロゴム | |||||
| 充填 中間 | シリコンオイル | |||||
| 体重 | ~28g | |||||
| パラメータは以下の条件で試験する. 10V @ 25°C | ||||||

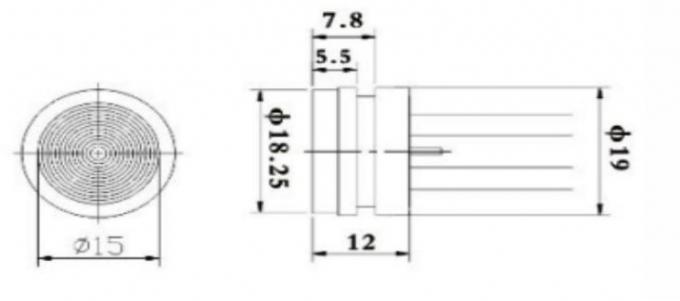

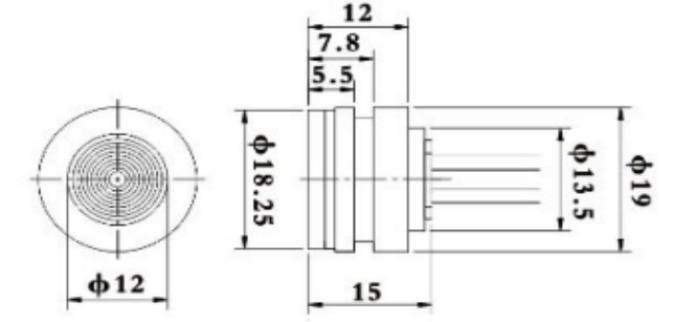

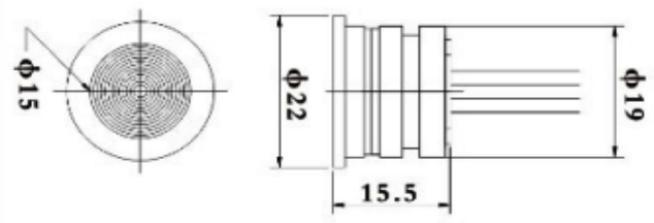

| 図面 建設シリコン圧力センサー | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |

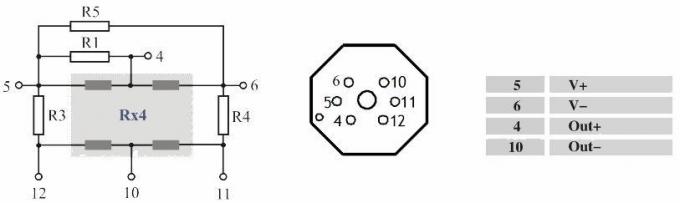

| 電気接続と補償シリコン圧力センサー |
|
|

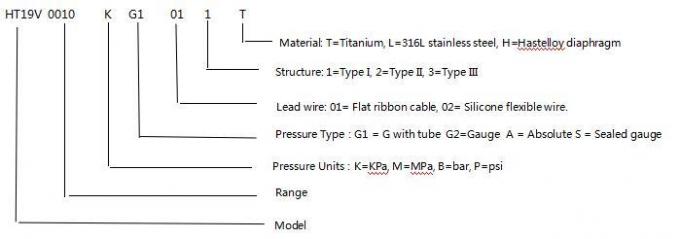

| 選択した例 |
