2 スイッチディスプレイ計構造 高/低,高/高アラームを持つ産業用デジタル計
Product Details
| モデルNO: | BPK-IV | 適用する: | 産業用 |
|---|---|---|---|
| 構造: | 表示ゲージ | 輸送パッケージ: | 標準輸出用 箱付きの梱包 |
| 原産地: | バオジ,中国 | 保証: | 2年 |
| 測定範囲: | 中気圧産業用 | スイッチ: | 2 スイッチ |
| ハイライト |
ディスプレイ構造 産業用デジタル計,2 Switch Industrial Digital Gauges |
||
Product Description
製品説明
高/低,高/高/高高アラームスイッチを備えた産業用デジタル計

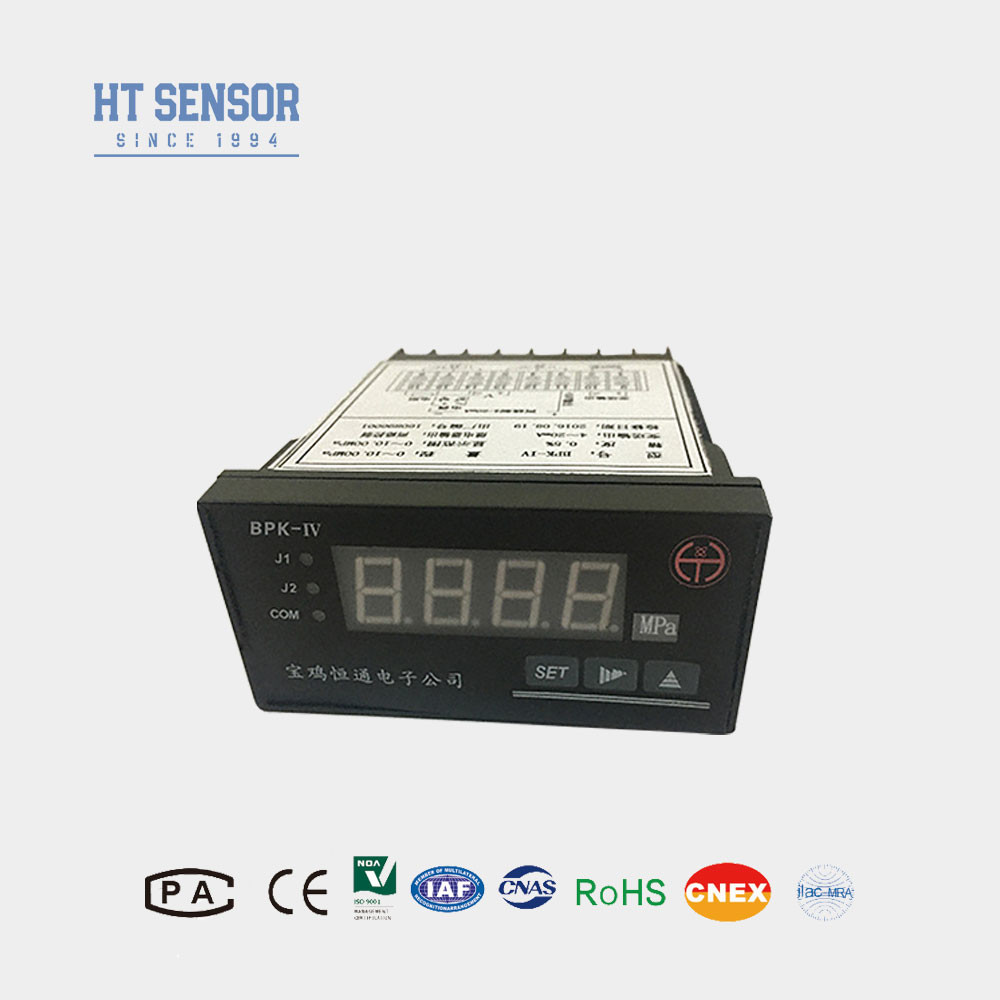

BPK-IV 圧力計/スイッチ
紹介:
1異なるRTDS,熱対または標準入力信号を選択できます (表を参照).表示範囲は非線形信号のために校正または線形信号のために設定することができます.
2隔離された送信出力は12ビット解像度です. その範囲を設定することができます.
3. 2つのリレー出力,高/低,高/高/高または低/低/低アラームアクションタイプを設定できます.
仕様
1供給電圧:220VAC/24VDC(±10%)
2環境温度は0~50°C,相対湿度は≤85% 腐食性のないガス
3入力信号,表示範囲および関連するパラメータ: (表1参照)
表 1
| 入力信号コード | 入力信号 | 表示範囲 | 決議 | 精度 | 入力インペダンス |
| 00 | T TC | 0~400°C | 1°C | 00.2% | 100K |
| 01 | R TC | 0~1600°C | 1°C | 00.2% | 100K |
| 02 | J TC | 0~1200°C | 1°C | 00.2% | 100K |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00.2% | 100K |
| 04 | B TC | 350〜1800°C | 1°C | 00.2% | 100K |
| 05 | S TC | 0~1600°C | 1°C | 00.2% | 100K |
| 06 | K TC | 0~1300°C | 1°C | 00.2% | 100K |
| 07 | E TC | 0~900°C | 1°C | 00.2% | 100K |
| 08 | Pt100 RTD | -200~600.0°C | 0.1°C | 00.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0〜150.0°C | 0.1°C | 00.2% | (0.2mA) |
| 10 | 0~375Ω 遠隔圧 | 範囲の低限と高限は1999年から9999まで設定できます | 16ビット A/D サンプルを使用して -1999 から 9999 までの表示範囲は連続です | 00.2% | (0.2mA) |
| 11 | 0~75mVの電流分割器 | 00.1% | 100K | ||
| 12 | 0~30mV | 00.1% | 100K | ||
| 13 | 0~5V標準信号 | 00.1% | 100K | ||
| 14 | 1~5V標準信号 | 00.1% | 100K | ||
| 15 | 0~10V標準信号 | 00.1% | 100K | ||
| 16 | 0~10 mA の標準信号 | 00.1% | 20Ω | ||
| 17 | 0~20 mA の標準信号 | 00.1% | 20Ω | ||
| 18 | 4~20 mA の標準信号 | 00.1% | 20Ω |
表 2
| 送信出力信号 | 電流出力 | 送信範囲 | 隔離電圧 | マックス 決議 |
精度 | 負荷容量 | オープン回路電圧 |
| 00 | 4~20mA | 範囲内のデータを標準電流信号で送信する | 1500V | 12ビット | 00.3% | ≤500Ω | 15V |
| 01 | 0~20mA |
この製品は4 ~ 20mAまたは0 ~ 20mA出力電流信号にのみ製造されています.1 ~ 5Vまたは0 ~ 5Vのためにメーカーまたは自己接続された250または500オーム抵抗からカスタマイズすることができます0 ~ 10V の電圧と電阻 (注:電阻の精度は直接トランスミッション出力電圧の精度に影響します).
5.Relay出力接触容量テーブル3を参照してください.
表3
| 250V/120V | 120V/48V | < 48V | リレー寿命 | ||||
| AC | DC | AC | DC | AC | DC | >100000回 |
|
| 最大電流 (抵抗負荷) | 3A | 2A | 4A | 3A | 5A | 4A | |
| 最大電流 (インダクション負荷) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6オーケストラ外部DC24V/30mA電源送信機に電力を供給できる
7. と自動温度補償機能について熱対センサー.
8. と切断保護機能
| モデル | 輪郭の寸法 | パネルの出力寸法 (mm) | 注記 |
| BPK-IIIS1 | 160×80×80 (水平) | 152+0だった8×76+0だった7 | |
| BPK-IV | 96×48×112 (水平) | 92+0だった7×44+0だった5 | |
| BPK-IIIN1 | 80×160×80 (垂直) | 76+0だった7×152+0だった8 | |
| BPK-IIIN2 | 48×96×112 (垂直) | 44+0だった5×92+0だった7 | |
| BPK-IIIF1 | 96×96×112 (平方) | 92+0だった7×92+0だった7 | |
| BPK-IIIF2 | 48×48×108 (平方) | 44+0だった5×44+0だった5 | J2リレーなしのJ2アラームランプ |
| BPK-IIIF3 | 72×72×112 | 67+0だった7×67+0だった7 |
| 会社 |
Product Highlights
製品説明 高/低,高/高/高高アラームスイッチを備えた産業用デジタル計 BPK-IV 圧力計/スイッチ 紹介: BPK-IVシリーズコントローラには表示,制御,送信機能があり,多くの自動制御分野で使用されています.主な特徴は以下の通りです.1異なるRTDS,熱対または標準入力信号を選択できます (表を参照).表示範囲は非線形信号のために校正または線形信号のために設定することができます.2隔離された送信出力は12ビット解像度です. その範囲を設定することができます.3. 2つのリレー出力,高/低,高/高/高または低/低/低アラームアクションタイプを設定できます. 仕様 1供給電圧:220VAC...
